1 Kartenschulung UTMREF - System

2 Das UTMREF System wurde in den neunziger Jahren beim Österreichischen Bundesheer eingeführt. Das UTMREF System wurde in den neunziger Jahren beim Österreichischen Bundesheer eingeführt. Seit 2010 gibt es erstmals flächendeckend für ganz Oberösterreich UTMREF Karten. (ÖK 50 UTM Zivilkarten) Seit 2010 gibt es erstmals flächendeckend für ganz Oberösterreich UTMREF Karten. (ÖK 50 UTM Zivilkarten) Die ÖK Karte mit Bundesmeldenetz wird seit 2010 nicht mehr gedruckt und aufgelegt. Die ÖK Karte mit Bundesmeldenetz wird seit 2010 nicht mehr gedruckt und aufgelegt. Einsatzorganisationen aus ganz Österreich verwenden das Internationale UTMREF System. Einsatzorganisationen aus ganz Österreich verwenden das Internationale UTMREF System. Einführung der UTMREF-Koordinatenmeldung

3 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)3 Ortskenntnis – im Einsatzbereich der Feuerwehr Ortskenntnis – im Einsatzbereich der Feuerwehr unzureichende Ortskenntnis – außerhalb des Einsatzbereiches => Orientierung an Karten unzureichende Ortskenntnis – außerhalb des Einsatzbereiches => Orientierung an Karten z.B. bei: Katastrophen Katastrophen überörtlichen Hilfeleistungen überörtlichen Hilfeleistungen Groß- und Waldbränden Groß- und Waldbränden Suchaktionen Suchaktionen Überschwemmungen Überschwemmungen Sturmschäden Sturmschäden Allgemeines

4 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)4 Karten werden verwendet, um sich außerhalb des Einsatzbereiches zu orientieren... den Einsatzort aufzufinden... weitere Einsatzkräfte (z.B. Hubschrauber) über Funk einzuweisen... das Planen von weiteren Einsatzmaßnahmen (z.B. Verlegen von Löschwasserleitungen über lange Wegstrecken) leichter zu bewältigen … um Einsätze und Übungen vorzubereiten Allgemeines

5 Erde (Geoid) dreidimensional Karte zweidimensional EllipsoidWGS84 Quelle: NASA. Vom Geoid zur Karte – die Verebnung

6 Grundlage für jedes Ortsangabeverfahren, so auch für das Universal Transversal Mercator Reference System – UTMREF, ist - ein Abbildungsverfahren, exakt mathematisch definiert, um die dreidimensionale Oberfläche auf die zweidimensionale Kartenebene abbilden zu können Ortsangabeverfahren – allgemein Anmerkung: Wer einmal eine Orange (entspricht der verkleinerten Erdkugel) segmentweise abgeschält hat, kann sich das Problem leicht vor Augen führen. * Anmerkung: Wer einmal eine Orange (entspricht der verkleinerten Erdkugel) segmentweise abgeschält hat, kann sich das Problem leicht vor Augen führen.

7 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)7 Straßenkarten Straßenkarten Wanderkarten Wanderkarten Stadtplan Stadtplan ÖMK UTM - Österreichische Militärkarte ÖK UTM – Österreichische Karte ÖK UTM – Österreichische Karte Verschiedene Karten Allgemeines

8 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)8 MaßstabMaßstab... gibt das Verhältnis der Karte zur natürlichen Umgebung an... wird am unteren und oberen Kartenrand angegeben Allgemeines

9 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)9 KartenzeichenKartenzeichen... sind symbolhafte Darstellungen der wirklichen Gegebenheiten (z.B.: Kirchen, Flüsse, Straßen...)... sind am Rand der Karte erläutert... sind meist zur besseren Erkennbarkeit farblich dargestellt Allgemeines

10 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)10 HöhenschichtlinienHöhenschichtlinien... zur Darstellung von Höheunterschieden auf topographischen Karten Alle Punkte auf einer Höhenschnittlinie haben die gleiche Höhe über dem Meeresspiegel Alle Punkte auf einer Höhenschnittlinie haben die gleiche Höhe über dem Meeresspiegel großer Abstand = geringe Steigung / Gefälle großer Abstand = geringe Steigung / Gefälle kleiner Abstand = starke Steigung / Gefälle kleiner Abstand = starke Steigung / Gefälle Allgemeines Menü Menü

11 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)11 KartenblattnummerKartenblattnummer ……..ist 4-stellige Nummer sie steht in der Mitte der Karte Vollständige Bezeichnung des Blattbereiches = ÖK 4319 Die Österreichische Karte

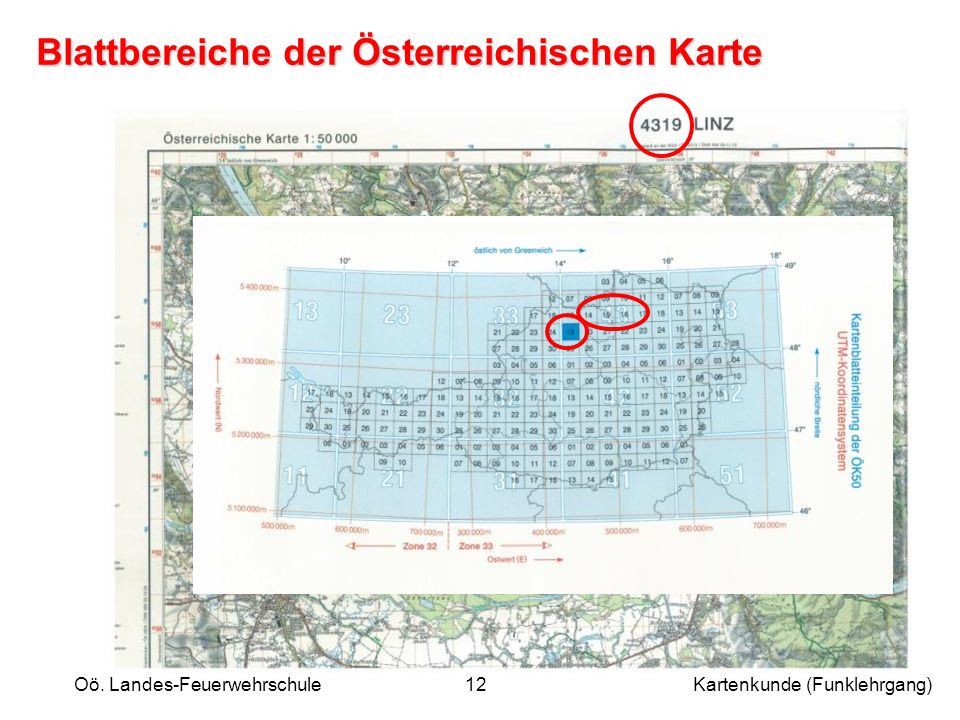

12 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)12 Blattbereiche der Österreichischen Karte

13 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)13 GitterquadratGitterquadrat... zur feineren Unterteilung der ÖK 50 Größe des Gitterquadrates 2 cm = 1000 m 2 cm x 2 cm = 1000 m x 1000 m Die Österreichische Karte

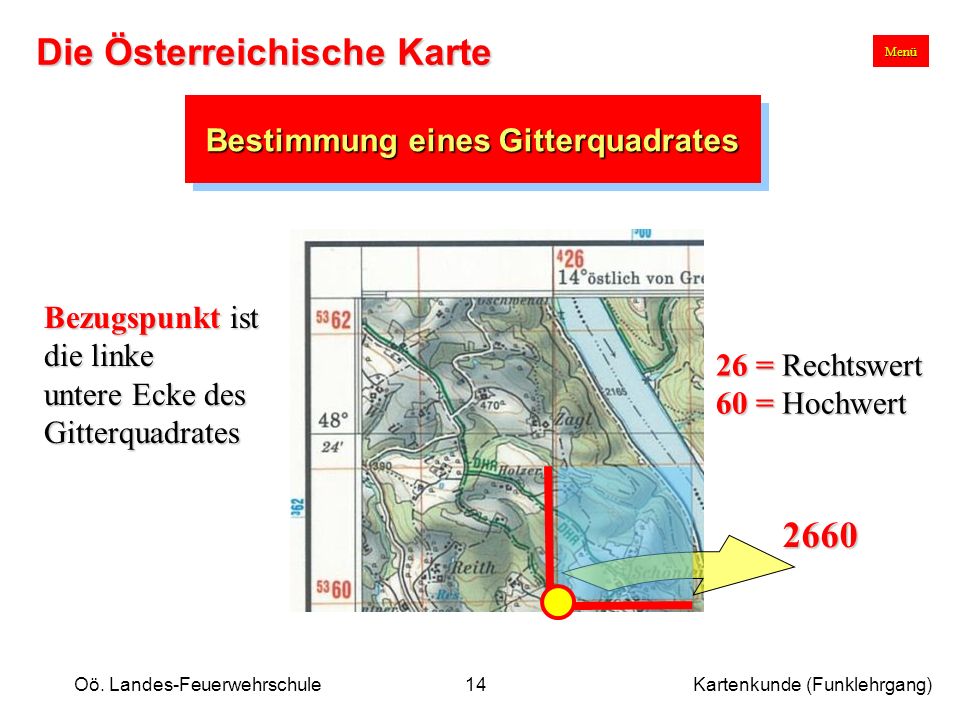

14 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)14 Bestimmung eines Gitterquadrates 2660 Menü Die Österreichische Karte Bezugspunkt ist die linke untere Ecke des Gitterquadrates 26 = Rechtswert 60 = Hochwert

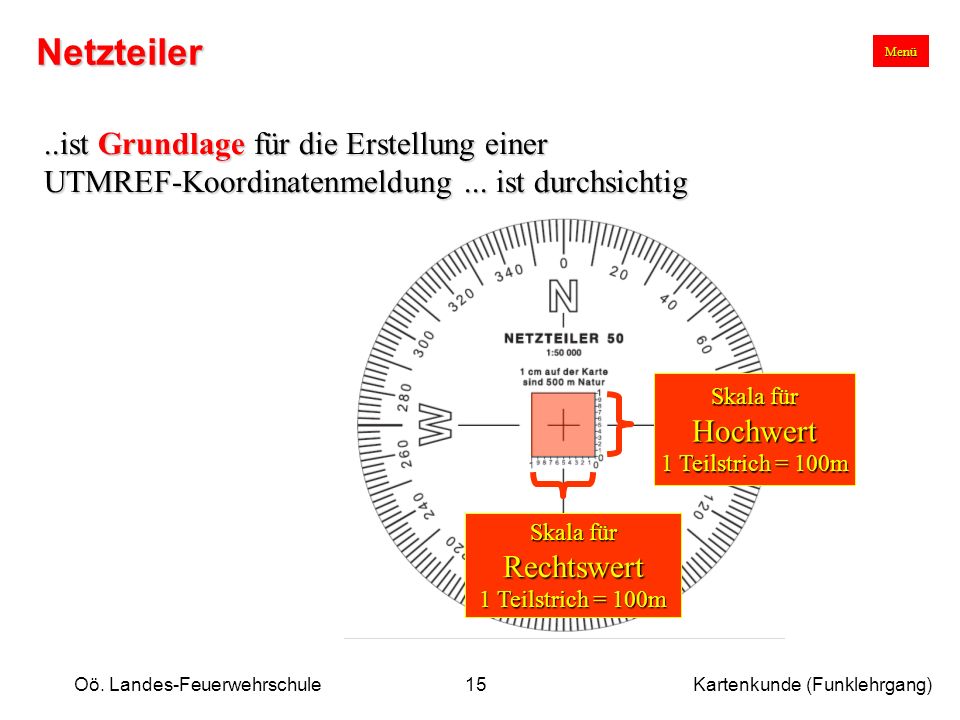

15 Oö. Landes-Feuerwehrschule Kartenkunde (Funklehrgang)15..ist Grundlage für die Erstellung einer UTMREF-Koordinatenmeldung... ist durchsichtig Menü Netzteiler Skala für Hochwert 1 Teilstrich = 100m Skala für Rechtswert 1 Teilstrich = 100m

16 Koordinatenmeldung im UTM Reference System bestehen aus drei Teilen: 1.) Zonenfeld 1.) Zonenfeld 2.) 100-km-Quadrat 3.) Koordinaten

17 Die Bezeichnung der Zonenfelder: 84°N 80°S 180°W 180°O HGFEDC VUT Zone 33 Feld T Die Erde wird in 6° x 8° große Zonenfelder geteilt und mit Ziffern und Buchstaben bezeichnet:

18 Die Beschreibung des Zonenfeldes auf der Karte: 84°N 80°S 180°W 180°O HGFEDC VUT Zone Feld

19 100-km-Quadrat 33TUP Die Bezeichnung der 100-km-Quadrate auf der Karte: Kolonne U Band P Feld T Zone 33 Durch die Einteilung in senkrechte Kolonnen und waagrechte Bänder entstehen Gitterquadrate mit einer Ausdehnung von 100 km x 100 km: 100-km-Quadrate. Ihre Bezeichnung setzt sich aus der Bezeichnung des Zonenfeldes (33T) der Kolonne (U) und des Bandes (P) zusammen z. B. 33T UP.

20 Beispiel 1 Erstellung einer UTMREF-Koordinatenmeldung (Kirche WEYREGG am Attersee): 1. Angabe des Zonenfeldes 2. Angabe des 100-km-Quadrates Beide sind aus Kartenrand zu entnehmen! 3. Angabe der Koordinaten für Ost- und Nordwert (s. nächste Folie) 33T UP …

21 1. Angabe des Zonenfeldes 2. Angabe des 100-km-Quadrates Beide sind aus Kartenrand zu entnehmen! 3. Angabe der Koordinaten für Ost- und Nordwert (auf volle 100 m) nach folgender Vorgangsweise: - Wert der nächsten senkrechten Gitterlinie westlich (links) des Objektes ermitteln: 93 - Abstand von der Gitterlinie zum Objekt in Zehntel des Gitterlinienabstandes hinzufügen: 3 … Ostwert (Rechtswert) UTMREF-Koordinatenmeldung: 33TUP Wert der nächsten waagrechten Gitterlinie südlich (unterhalb) des Objektes ermitteln: 06 - Abstand von der Gitterlinie zum Objekt in Zehntel des Gitterlinienabstandes hinzufügen: 4 … Nordwert (Hochwert) Beispiel 1 Erstellung einer UTMREF-Koordinatenmeldung (Kirche WEYREGG am Attersee):
