Herzlich Willkommen - Regionaldirektion Aurich - Johann Dirksen Geodatenmanagement

2 Aurich Neues Logo aus bis 31.12.2010 Seit 01.01.2011
Regionaldirektion Aurich als Abkürzung: LGLN-RD Aurich Johann Dirksen Geodatenmanagement

3 Organigramm der Regionaldirektion Aurich
Johann Dirksen Geodatenmanagement

4 Landesamt für Geoinformation und Landentwicklung Niedersachsen (LGLN)
Landesamt für Geoinformation und Landentwicklung Niedersachsen (LGLN) V1 - MI Frauenbeauftragte V2 - ML Vorstandsvorsitzender Geschäftsbereich 1 Zentrale Steuerung, Koordinierung - Querschnittsaufgaben Haushalt Organisation, Personal, Aus- und Fortbildung Zuständige Stelle nach dem Berufsbildungsgesetz Geschäftsbereich 2 Zentrale Steuerung, Koordinierung - Fachaufgaben VKV Geoinformation, Landesvermessung, Liegenschaftskataster, Geodatenmanagement Aufsicht ÖbVI, Qualitätssicherung Grundstückswert-ermittlung, städtebauliche Bodenordnung Controlling Geschäftsbereich 3 Zentrale Steuerung, Koordinierung - Fachaufgaben NVL Zentrale Steuerung, Controlling Strukturförderung ländliche Räume Flurbereinigung, Landentwicklung Rechtsangelegen-heiten, Zentraler technischer Prüfdienst Aufgaben der oberen Flurbereinigungs-behörde Geschäftsbereich 4 Landesvermessung und Geobasisinformation - Landesbetrieb - Verwaltungsaufgaben Geoinformationsdienste Landesbezugssystem Geotopographie Koordinierungsstelle Geodateninfrastruktur Geschäftsbereich 5 Servicezentrum Landentwicklung und Agrarförderung (SLA) Verwaltungsaufgaben Informationstechnologie Landentwicklung, Geoinformation Agrarförderung Anwendungsentwicklung 14 Regionaldirektionen: Aurich, Braunschweig, Cloppenburg, Hameln, Hannover, Lüneburg, Meppen, Northeim, Oldenburg, Osnabrück, Otterndorf, Sulingen, Verden, Wolfsburg Verwaltungsaufgaben Geodatenmanagement Strukturförderung ländl. Raum Flurbereinigung, Landentwicklung Grundstückswertermittlung, städtebauliche Bodenordnung Geoinformation, Liegenschaftskataster, Vermessung Domänenverwaltung Moorverwaltung Abkürzungen: NVL – Niedersächsische Verwaltung für Landentwicklung ÖbVI – Öffentlich bestellte Vermessungsingenieurinnen und -ingenieure VKV – Niedersächsische Vermessungs- und Katasterverwaltung Johann Dirksen Geodatenmanagement

5 Themen: 1. Umstellung des Bezugssystems 2. Einführung von ALKIS
3. Bereitstellungskonzept für ALKIS 4. Bildflugprogramm Johann Dirksen Geodatenmanagement

6 1. ETRS89/UTM Bezugssystemwechsel in Niedersachsen
Johann Dirksen Geodatenmanagement

7 Motivation zur Einführung von ETRS89/UTM Vorteile des Systemwechsels
Bereitstellung der Geobasisdaten in bundes-/europaweit einheitlichem Raumbezugssystem Grundlage für eine zukunftsfähige, europaweite Geodateninfrastruktur Amtliche Lagebezugssysteme Stand: Januar 2011 Amtliche Lagebezugssysteme Das aktuelle amtliche Bezugssystem in Niedersachsen ist der Lagestatus 100 (LS100). Dabei handelt es sich um Gauß-Krüger-Koordinaten im Deutschen Hauptdreiecksnetz. Abkürzungen: LS: Lagestatus DHDN: Deutsches Hauptdreiecksnetz ETRS89: Europäisches Terrestrisches Referenzsystem 1989 UTM: Universal Transversal Mercator NW: Nordrhein-Westfalen HH: Hamburg MV: Mecklenburg-Vorpommern GNSS: Globales Navigationssatellitensystem, z. B. GPS, GLONASS, Galileo Abbildung von Niedersachsen in einer UTM-Zone (Zone 32) ETRS = Europäisches Terrestrisches Referenzsystem Johann Dirksen Geodatenmanagement

8

9 Theoretische Grundlagen Projektionssysteme Gauß-Krüger und UTM
                                                                                                                                                                                                                                                                                                                                                                          Theoretische Grundlagen Projektionssysteme Gauß-Krüger und UTM konforme, transversale Mercator-Projektion UTM-Abbildung 6°-Zonensystem 2 längentreue Parameter-linien, Abbildung des Mittelmeridians mit dem Verjüngungsfaktor 0,9996 Gauß-Krüger-Abbildung 3°-Meridianstreifensystem längentreue Abbildung des Hauptmeridians Johann Dirksen Geodatenmanagement

10 Theoretische Grundlagen Datumstransformation geodätisch
7-Parameter-Transformation Kartesisches CRS (X, Y, Z) (X, Y, Z) 3D 3D Geographisches CRS (, , h- ξ) (, , h) 3D 3D Projiziertes CRS Datumstransformation geodätisch Die Datumstransformation, d. h. der Übergang von einem Ellipsoid auf ein anderes, erfolgt mit Hilfe der so genannten 7-Parameter-Transformation. Bei den sieben Parameter handelt es sich um 3 Verschiebungswerte (Translation) und 3 Drehungen (Rotation) jeweils für jede Raumrichtung sowie einen Maßstabsfaktor. (R, H, H) (E, N, h) 2D 2D DHDN/GK ETRS89/UTM

11 Theoretische Grundlagen Datumstransformation geodätisch
7-Parameter-Transformation Translation Rotation Maßstab

12 Transformationsmodelle der VKV Transformation der Geobasisdaten
Geodätische Datumstransformation für AFIS/ALKIS: Umstellung mit dem Transformationsmodell Niedersachsen (eingebettet in die Transformationssoftware GNTRANS_NI) Information und Bereitstellung unter Rasterbasierte Datumstransformation für ATKIS: Umstellung mit der „Bundeseinheitlichen Transformation für ATKIS® (BeTA2007)“ (Genauigkeiten im dm-Bereich) basiert auf dem als Open Source verfügbaren Ansatz National Transformation Version 2 (NTv2) Information und Bereitstellung unter AFIS: Amtliches Festpunktinformationssystem ALKIS: Amtliches Liegenschaftskatasterinformationssystem ATKIS: Amtliches Topographisch-Kartographisches Informationssystem Die Geobasisdaten der Niedersächsischen Vermessungs- und Katasterverwaltung (VKV) werden zukünftig in diesen Informationssystemen geführt. Johann Dirksen Geodatenmanagement

13 Transformationsmodelle der VKV Transformation der Geobasisdaten
Geodätische Datumstransformation für AFIS/ALKIS: Umstellung mit dem Transformationsmodell Niedersachsen (eingebettet in die Transformationssoftware GNTRANS_NI) Information und Bereitstellung unter AFIS: Amtliches Festpunktinformationssystem ALKIS: Amtliches Liegenschaftskatasterinformationssystem ATKIS: Amtliches Topographisch-Kartographisches Informationssystem Die Geobasisdaten der Niedersächsischen Vermessungs- und Katasterverwaltung (VKV) werden zukünftig in diesen Informationssystemen geführt. Johann Dirksen Geodatenmanagement

14 Transformationsmodelle der VKV Die Transformationssoftware GNTRANS_NI
Software für die Transformation aller LS100-Koordinaten des Liegenschaftskatasters GNTRANS_NI basiert auf der kommerziellen Trans-formationssoftware GNTRANS der Firma Geo++ GmbH. Interpolationsverfahren Stetig, nachbarschaftstreu, eindeutig in Hin- und Rücktransformation, genau, homogen Landesweit geschlossene Lösung Massendatentauglich Johann Dirksen Geodatenmanagement

15 Transformationsmodelle der VKV Das Transformationsmodell Niedersachsen
Stützpunkte ca gemessen (GPS) ca gerechnet Stützpunkte des Transformations-modells Johann Dirksen Geodatenmanagement

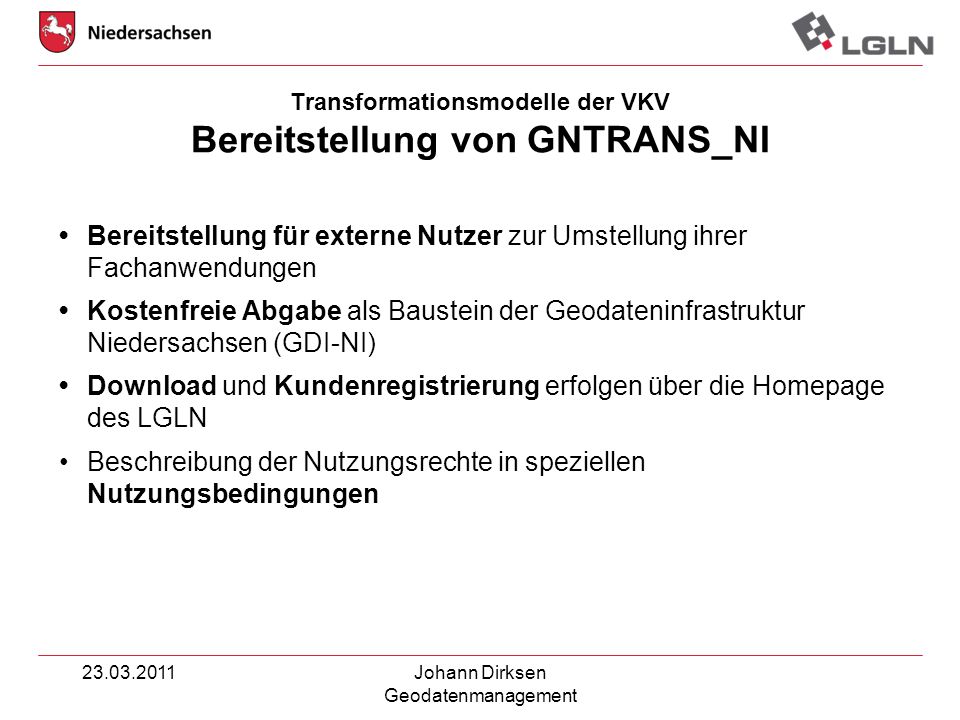

16 Transformationsmodelle der VKV Bereitstellung von GNTRANS_NI
• Bereitstellung für externe Nutzer zur Umstellung ihrer Fachanwendungen • Kostenfreie Abgabe als Baustein der Geodateninfrastruktur Niedersachsen (GDI-NI) • Download und Kundenregistrierung erfolgen über die Homepage des LGLN Beschreibung der Nutzungsrechte in speziellen Nutzungsbedingungen Johann Dirksen Geodatenmanagement

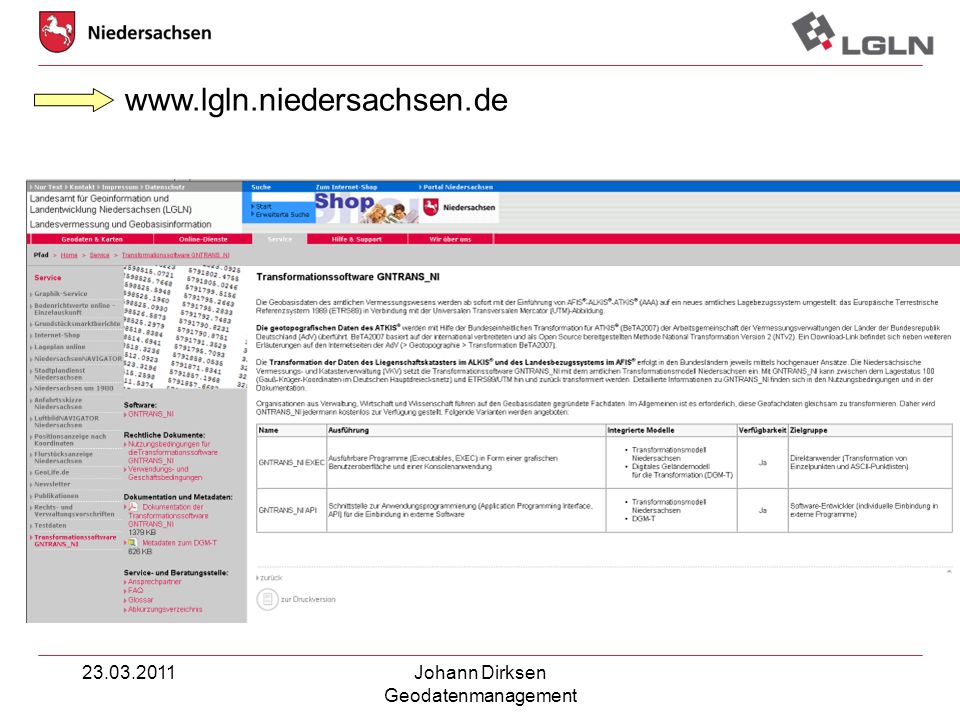

17 Johann Dirksen Geodatenmanagement

18 Johann Dirksen Geodatenmanagement

19 Johann Dirksen Geodatenmanagement

20 Transformationsmodelle der VKV Transformation der Geobasisdaten
Rasterbasierte Datumstransformation für ATKIS: Umstellung mit der „Bundeseinheitlichen Transformation für ATKIS® (BeTA2007)“ (Genauigkeiten im dm-Bereich) basiert auf dem als Open Source verfügbaren Ansatz National Transformation Version 2 (NTv2) Information und Bereitstellung unter AFIS: Amtliches Festpunktinformationssystem ALKIS: Amtliches Liegenschaftskatasterinformationssystem ATKIS: Amtliches Topographisch-Kartographisches Informationssystem Die Geobasisdaten der Niedersächsischen Vermessungs- und Katasterverwaltung (VKV) werden zukünftig in diesen Informationssystemen geführt. Johann Dirksen Geodatenmanagement

21 Johann Dirksen Geodatenmanagement

22 Johann Dirksen Geodatenmanagement

23 Geometrische Auswirkungen Koordinatendarstellung
Gauß-Krüger-Koordinaten (Rechtswert, Hochwert) R: m H: m UTM-Koordinaten (East-Wert, North-Wert) E: m N: m Johann Dirksen Geodatenmanagement

24 Auswirkungen auf das Geodatenmanagement Koordinaten in Präsentationsausgaben
Den Ostwerten wird bei direkter Präsentation immer die Zonenangabe vorangestellt. Johann Dirksen Geodatenmanagement

25 Auswirkungen auf das Geodatenmanagement Service- und Beratungsstelle
Beim LGLN ist die Service- und Beratungsstelle für AAA/ETRS89/UTM eingerichtet.  Unterstützung aller von der Koordinatenumstellung betroffenen Dienststellen des Landes, Kommunen sowie Dritten (Energieversorger, GIS- Hersteller usw.) Kontakt: Telefon: Fax: Johann Dirksen Geodatenmanagement

26 Zusammenfassung Umstellung von Geofachdaten mit den amtlichen Transformationsmodellen Auswahl des Transformationsmodells (GNTRANS_NI oder BeTA 2007) nach den zugrunde liegenden Date Johann Dirksen Geodatenmanagement

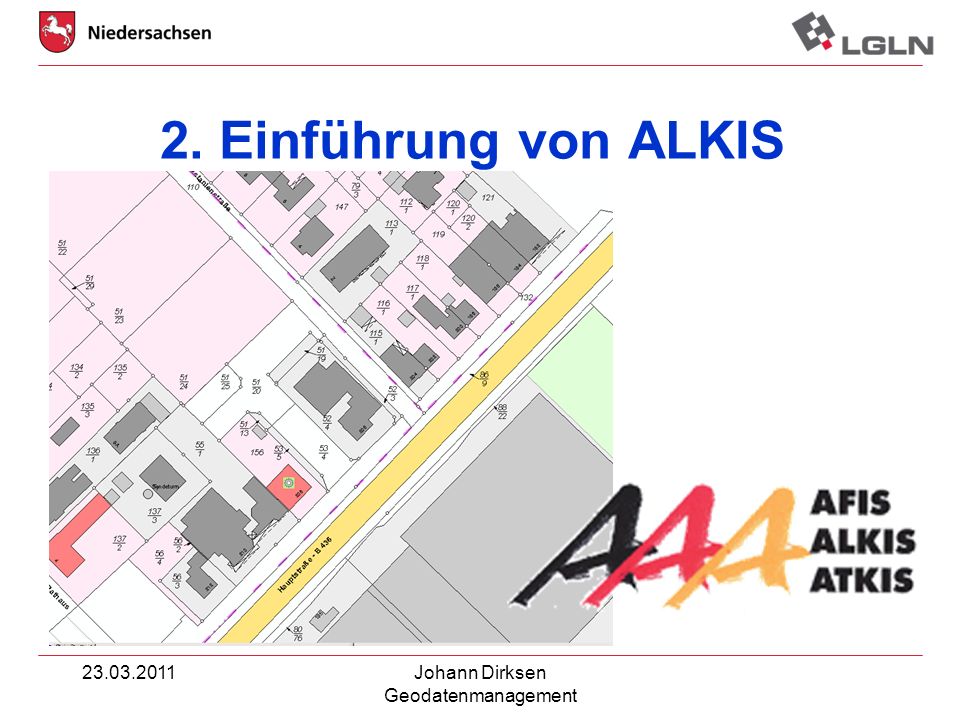

27 2. Einführung von ALKIS Johann Dirksen Geodatenmanagement

28 AAA - Zielsystem ALK ALB ATKIS AAA NAS AFIS ALKIS ATKIS neu Punktdatei
Grundrissdatei AAA NAS AFIS ALKIS ATKIS neu Johann Dirksen Geodatenmanagement

29 Echtmigrationsplanung
ALKIS Niedersachsen Echtmigrationsplanung Legende: Datumsangabe = Migrationsbeginn Bsp – KA Syke Stufe 1: (goldfarben) Stufe 2: (hellgrün) Stufe 3: (hellviolett) Johann Dirksen Geodatenmanagement

30 Echtmigrationsplanung
ALKIS Niedersachsen (3) Echtmigrationsplanung Legende: Datumsangabe = Migrationsbeginn Bsp – KA Leer Stufe 1: (goldfarben) Stufe 2: (hellgrün) Stufe 3: (hellviolett) Johann Dirksen Geodatenmanagement

31 ALKIS-Echtmigration NI
Jahr 2011 Jan. Feb. Mrz. Apr. Mai Juni Juli Aug. Sept. Okt. KA Braunschweig KA Peine KA Goslar KA Salzgitter KA Wolfenbüttel RD Braunschweig 1 Woche RD Sulingen KA Syke KA Nienburg KA Sulingen ALKIS-Echtmigration NI KA Oldenburg KA Varel KA Brake KA Westerstede KA Wilhelmshaven RD Oldenburg 1 Woche Migrationsvorarbeiten ca. 1 Woche pro KA KA Aurich KA Emden KA Leer KA Norden KA Wittmund RD Aurich Migrationsprozess (inkl. DHK Einrichtung) KA Hameln KA Holzminden KA Hildesheim KA Rinteln KA Alfeld RD Hameln Migrationsnacharbeiten ca. 2 Wochen pro KA KA Otterndorf KA Stade KA Osterholz-Scharm. KA Wesermünde RD Otterndorf Schulungsbeginn GLL RD Cloppenburg KA Cloppenburg KA Vechta KA Delmenhorst KA Wildeshausen KA Verden KA Bremervörde KA Soltau KA Rotenburg KA Fallingbostel RD Verden KA Northeim KA Göttingen KA Osterode RD Northeim KA Celle KA Wolfsburg KA Helmstedt KA Gifhorn RD Wolfsburg KA Lüneburg KA Uelzen KA Lüchow KA Winsen RD Lüneburg RD Osnabrück KA Osnabrück RD Hannover KA Hannover KA Lingen KA Meppen KA Papenburg KA Nordhorn RD Meppen Johann Dirksen Geodatenmanagement 31 31

32 ALKIS-Echtmigration NI
RD Oldenburg KA Oldenburg KA Varel KA Brake KA Westerstede KA Wilhelmshaven RD Aurich KA Aurich KA Emden KA Leer KA Norden KA Wittmund Mrz. Apr. Mai Jui Juli Aug. Jahr 2011 ALKIS-Echtmigration NI Migrationsvorarbeiten ca. 1 Woche pro KA Migrationsprozess (inkl. DHK Einrichtung) Migrationsnacharbeiten ca. 2 Wochen pro KA Johann Dirksen Geodatenmanagement 32

33 Johann Dirksen Geodatenmanagement

34 3. Bereitstellungskonzept von ALKIS
Auskunft / Abruf - Amtliche Auskünfte, Standardpräsentationen  über Auskunftssysteme Abgabe digitaler Daten  NAS, NBA-Verfahren Geodienste / Wertschöpfungsketten  standardisierte Webdienste (WMS, WFS) Johann Dirksen Geodatenmanagement

35 ALKIS-Bereitstellung - Betriebskonzept -
Verarb.-DB KATALOGE IP-DHK Verarb.-DB AFIS IP-DHK NBA Dienste-DB WMS, WFS Niedersachsen Xtra-Server x 53 EQK Verarb.-DB KA IP-DHK NBA NBA Verarb.-DB KA xy IP-DHK Niedersachsen-DB IP-DHK EQK NBA NBA Auskunfts-DB Niedersachsen 3A Server NBA EQK Verarb.-DB KA 091 IP-DHK NBA x 53 NBA-Bezieher außerhalb der VKV IP-DHK = AAA-Datenhaltungskomponente der Implementierungs-Partnerschaft (NI, BW, RP, SH) x 53 Johann Dirksen Geodatenmanagement

36 AFIS-ALKIS-ATKIS-Datenübermittlung - Fachtechnische Datenübermittlungsrichtlinien -
AAA-Datenübermittlung - Dienste Teil I AAA-Datenübermittlung - NAS, NBA-Verfahren Teil II AFIS-ALKIS Datenaus- tausch Aufgaben- träger Teil II A ALKIS Datenaus- tausch Grund- buch Teil II B ALKIS Datenaus- tausch Land- entwicklungs- verwaltung Teil II C ALKIS Datenaus- tausch Steuer- verwaltung Teil II D Johann Dirksen Geodatenmanagement

37 aus AFIS, ALKIS und ATKIS (AAA-Datenübermittlung
von Geobasisdaten aus AFIS, ALKIS und ATKIS im NAS-Format und NBA-Verfahren (AAA-Datenübermittlung NAS, NBA-Verfahren) Teil II Johann Dirksen Geodatenmanagement

38 Johann Dirksen Geodatenmanagement

39 Johann Dirksen Geodatenmanagement

40 Bereitstellung der Geobasisdaten unter AAA
Auskunft / Abruf Amtliche Auskünfte, Standardpräsentationen  über Auskunftssysteme AFIS und ALKIS Für Liegenschaftskatasterdaten = Auskunftssystem Liegenschaftskataster (ASL) Johann Dirksen Geodatenmanagement

41 Johann Dirksen Geodatenmanagement

42 Johann Dirksen Geodatenmanagement

43 Bereitstellung der Geobasisdaten unter AAA
Abgabe digitaler Daten - replikate Vektordaten zur Weiterverarbeitung in Fach- Informationssysteme (Auswertbarkeit, differenzierte Fortführbarkeit)  NAS, NBA-Verfahren Johann Dirksen Geodatenmanagement

44 NAS = Normbasierte Austauschschnittstelle
Begriffsdefinition NAS = Normbasierte Austauschschnittstelle Einheitliche Ein- und Ausgabeschnittstelle AAA Austausch von Geoinformationen Sach- und Geometrieinformation XML / GML NBA = Nutzerbezogene Bestandsdatenaktualisierung Hauptdokument Kapitel 4.1 der GeoInfoDok Johann Dirksen Geodatenmanagement

45 Bereitstellung der Geobasisdaten unter AAA
Geodienste / Wertschöpfungsketten standardisierte Webdienste (WMS, WFS) verbindliche Applikationsprofile (GDI-DE, GDI-NI) nutzerorientierter, bedarfsweiser Zugriff für Dritte Johann Dirksen Geodatenmanagement

46 Begriffsdefinition WFS Web Feature Service WMS Web Map Service
Schnittstelle zum Abruf georeferenzierter Rasterdaten auf Basis des HTTP - Protokolls WFS Web Feature Service Schnittstelle zum Abruf georeferenzierter Vektordaten (Features) auf Basis des HTTP - Protokolls Johann Dirksen Geodatenmanagement

47 Mehr Informationen zur Bereitstellung der Geobasisdaten durch Herrn Mathias Indorf
Johann Dirksen Geodatenmanagement

48 4. Bildflugprogramm Johann Dirksen Geodatenmanagement

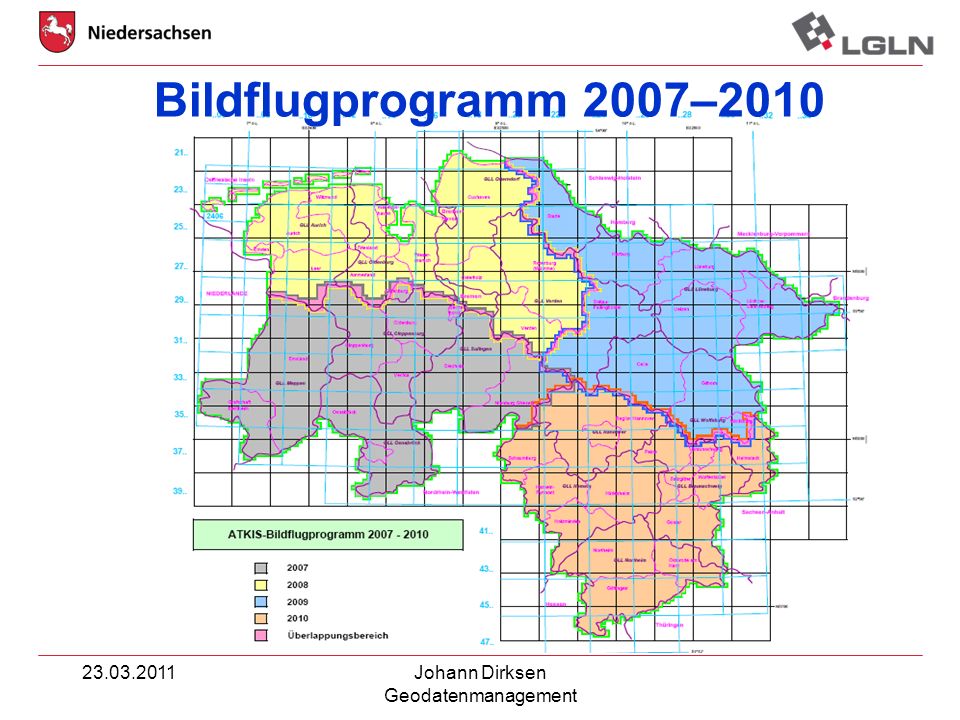

49 Bildflugprogramm 2007–2010 23.03.2011 Johann Dirksen
Geodatenmanagement

50 ATKIS-Bildflugprogramm 2011 - 2013
2012 2013 ATKIS-Bildflugprogramm km² km² km² Johann Dirksen Geodatenmanagement
