1 Maßgebende Bemessungsabflüsse der Kanalisation während gewässerseitigem Hochwasser Gert Graf-van Riesenbeck und Prof. Dr.-Ing. Joachim Sartor Seminarreihe Regionale Wasserwirtschaft in Theorie und Praxis am 19. Mai 2011 in Trier

2 Eindringen von Hochwasser in die Kanalisation Mögliche Folgen Fremdwasserbelastung der Kläranlage Rück- und Überstau im Netz Überflutung tiefer liegender Gebiete In Deutschland sind ca. ein Drittel der rund Schnittstellen zwischen Kanalisation und Gewässer gefährdet (nach Patt)

3 Eindringen von Hochwasser in die Kanalisation Grundsätzliche Gegenmaßnahmen Rückstausicherung (Schütz, Klappen etc.) Hochwasserpumpwerk Maßgebend für wirtschaftliche Bemessung Maßgebende Kanalisationszuflüsse während gewässerseitigem Hochwasser bzw. Wahrscheinlichkeit des gleichzeitigen Auftretens (Koinzidenz) der beiden Hochwasserarten

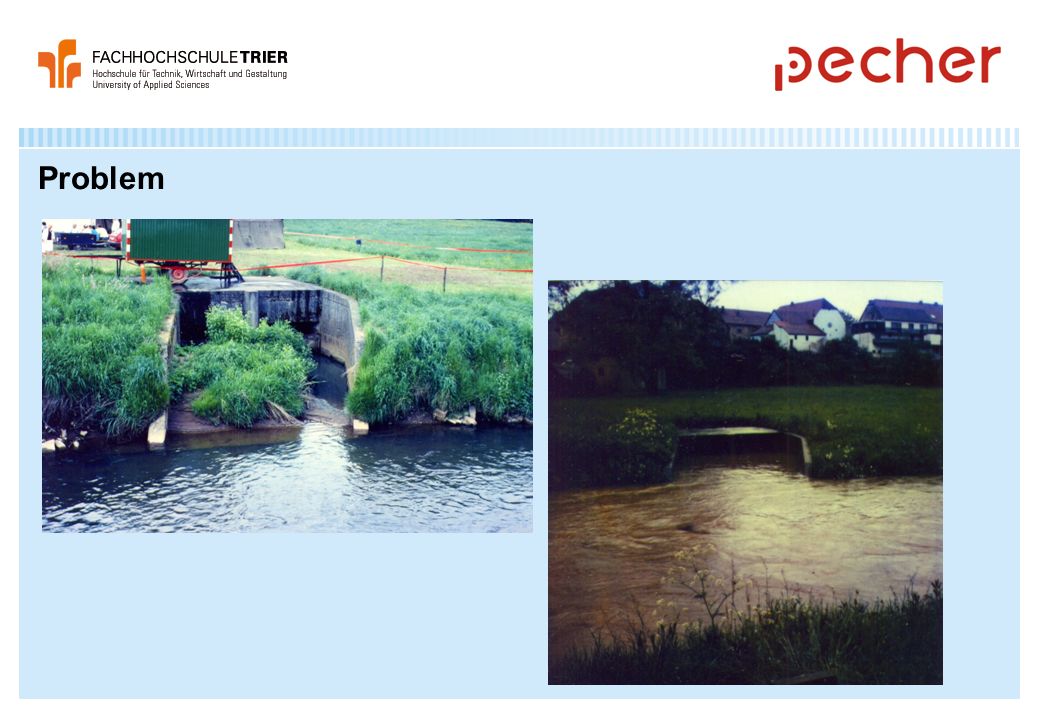

4 Problem

5 Eine mögliche Lösung

6 Zusammenhänge HW(Tn = Tn,S):HW-Stand auf Höhe der Schwelle (Tn,S = 10 a nach A 128) HW(Tn = Tn,GOK):HW-Stand bei dem Ausuferung beginnt (Tn,GOK ~ 0,5 bis 2 a; in Siedlungen aufgrund Gewässerausbau oft höher) s:Wehrhöhe (nach A 111 bei RÜ 50 – 80 % des Zulaufdurchmessers, sofern Rückstaufreiheit nicht nachgewiesen)

7 Koinzidenz von Kanalisations- und Gewässerabflüssen Häufige Praxis: Kombination der Bemessungsereignisse. Aber: Koinzidenz ist Ausnahmefall und führt i.d.R. zu erheblicher Überbemessung! M 165 führt dazu weiter aus: Auch die weit verbreitete Praxis der Multiplikation der Einzelhäufig- keiten beider Abflusskomponenten zur Bestimmung ihrer gemeinsamen Auftrittshäufigkeiten liegt danach im Regelfall sehr weit auf der sicheren Seite Bsp: 1jährlicher Kanalabfluss und 20jährlicher Gewässerabfluss treten alle (1x20 =) 20 Jahre im gleichen Jahr, aber nicht zum gleichen Zeit- punkt auf (HQ-Kanal eher im Sommer, HQ-Gewässer eher im Winter!)

8 Koinzidenz von Kanalisations- und Gewässerabflüssen Regelwerke: (nur) Anhaltswerte für Standardfälle M 103 führt dazu weiter aus: Grundsätzlich empfiehlt sich für solche Untersuchungen die parallele Betrachtung langer Abflussreihen (gemessen oder simuliert) von Kanalisation und Gewässer. Besondere Überlegungen und Sorgfalt erfordert dabei die im Regelfall erforderliche Extrapolation der im untersuchten Zeitraum aufgetretenen (meist weniger kritischen) Ereignisse auf den Bemessungsfall. Bereits vor über 20 Jahren berichtete Dahlem von Millionen- einsparungen durch solche detaillierten Einzelfall-Untersuchungen.

9 Standardfall: Bemessungsabflüsse der Kanalisation Solche Abflüsse (n = 1/a oder seltener) treffen nach M 165 im Mittel auf Gewässerabflüsse deutlich unter HQ 1 (Überschreitung an ca. 50 d/a) Verwendbar u.a. bei hydro- dynamischen Kanalnetz- berechnungen für gewässer- seitige Rückstauebene

10 Standardfall: Bemessungsabflüsse der Kanalisation T n,B = T n,S / a [a](1) mitT n,B :Wiederkehrzeit des beidseitigen Bauwerkeinstaus (vollständige Absperrung) T n,S :Wiederkehrzeit des gewässerseitigen Bemessungshochwasserstandes für die Schwellenhöhe a:Wahrscheinlichkeit, mit der ein Mischwasserüberlauf (beliebiger Größe) auf ein Hochwasser mit T n T n,S trifft. In einfachen Fällen kann mit a = 0,85 für RÜB und a = 0,4 für RÜ gerechnet werden Prinzipskizze zum Versagensfall eines mittels Absperrorgan gesicherten Entlastungsbauwerkes

11 Standardfall: Bemessungsabflüsse der Kanalisation Nach A 128 ist eine Betriebssicherheit von mindestens T n,B = 10 Jahren anzustreben (alle 10 Jahre kann i.M. das Gewässer über eine feste Schwelle auf Höhe von HW 10 ins Netz eindringen). Danach dürfte eine mittels Schütz o.ä. gesicherte Entlastungsschwelle eines - RÜ auf einen (T n,S = 10 · 0,4 =) 4-jährlichen - RÜB auf einen (T n,S = 10 · 0,85 =) 8,5-jährlichen Hochwasserstand ausgelegt werden (vollständiger Verschluss). T n,B = T n,S / a [a] (1) a = 0,4 für RÜ; a = 0,85 für RÜB d.h. tritt ein HW-Ereignis im Gewässer auf, so findet z.B. in 40 % aller Fälle auch zeitgleich ein Überlauf aus einem RÜ statt. (Gültigkeitsgrenzen beachten!)

12 Anwendungsbeispiel (aus M 103) 1. Ausgangslage: Nicht vorentlasteter, nach A 128 bemessener RÜ mit fester Schwelle auf Höhe von HW 5 (T n,S = 5 a). Entsprechend häufig dringt Hochwasser in den Kanal ein. A EK = 50 ha; A u = 20 ha; A EO = km² (Maingebiet). Nächste oberstrom gelegene Einleitung (geringer Umfang) aus Siedlung in 5 km Entfernung 2. Aufgabenstellung: Geforderter Sicherheitsstandard von T n,B = 15 Jahren wegen lang anhaltender Hochwasserstände (und entsprechenden Netzeinstauzeiten) 3. Untersuchung, ob Schutzziel mit Absperrorgan bei unveränderter Schwellenhöhe erreichbar ist Prüfung der Anwendungsvoraussetzungen für Gl. (1) mit a = 0,4: A EO > 10 km² (erfüllt) A EO /A EK = > 10 und A u /A EK = 40 % < 50 % (erfüllt) Nicht-alpines Gewässer ohne größere Siedlungen unmittelbar oberhalb der Einleitung (erfüllt) Nicht vorentlasteter RÜ nach A 128 mit T n,S > 1 a (erfüllt). Gl. (1): T n,B = T n,S /a = 5/0,4 = 12,5 a < 15 a = erf T n,B ! Folglich ist der geforderte Schutzstandard so nicht erreichbar.

13 Anwendungsbeispiel (aus M 103) 4. Sanierungsvariante I – Ausrüstung des RÜ mit Absperrorgan (und Anpassung der Schwellenhöhe) Gl. (1): erf T n,S = a · T n,B = 0,4 · 15 = 6 a ? Schwellenerhöhung auf den 6-jährlichen, gewässerseitigen Hochwasserstand erforderlich. Auf der Schwellenoberkante wird z.B. eine Schwimmklappe installiert oder davor ein Stauschild. Nachteilig ist die höhere Rückstauebene im Kanal. 5. Sanierungsvariante II – Hochwasserpumpwerk Dieses fördert gegen beliebige Gewässerstände bis zum Bemessungsereignis an (ein Auslaufstutzen über dem Bemessungswasserstand wäre hydraulisch weniger flexibel). Nachteile: Hohe Investitions- und Betriebskosten; wirtschaftliche Bemessung sehr aufwendig, da maßgebende Ereigniskombination nur mittels Langzeitbetrachtung bestimmbar ist. Kombination der Bemessungsabflüsse von Kanal und Gewässer führt (nach Pecher und Sartor) zu deutlicher Überbemessung, d.h. oft zu T n,B > 1000 a bzw. zu höheren Schutzstandards als vor gewässerseitiger Überschwemmung.

14 Fallbeispiel zur Bemessung von Hochwasserpumpwerken 1. Ausgangslage: Sanierungsbedürftiges Pumpwerk zur Förderung von Überlaufwassermengen bis max Q P = 7200 l/s aus 2 RÜ und 2 RÜB in die Saar bis HW 200. A EK = 326 ha (46 % undurchlässig); nächstgelegene Saarpegel mit A EO = 3945 und 6983 km² 2. Aufgabenstellung: Erarbeitung kritischer Kombinationen aus Kanalzuflüssen und Saarwasserständen zur Pumpenbemessung. Geforderter Sicherheitsstandard von T n,B = 300 Jahren (nomineller Hochwasserschutz bis HW 200 durch Deiche zzgl. Reserven wie Freibord, Dammbalken, Sandsäcke etc.) 3. Langzeituntersuchung (gemäß M 103) Kontinuumsimulation der Pumpwerkszuflüsse mit 3 örtlichen Regenreihen (12 – 39 a) Gewässerstände aus amtlicher Wasserspiegellageberechnung und Pegelaufzeichnungen (1959 – 2003, 45 a) Zeitgerechte Gegenüberstellung (S 131 a) führte erwartungsgemäß zu keinem Bemessungsfall (aufgrund von Betriebstagebüchern und -erfahrungen plausibel) Extrapolation der ungünstigsten, im Untersuchungszeitraum aufgetretenen Ereigniskombinationen mittels diverser Plotting Position Formeln (aus A 117, A 121, M 251)

15 Fallbeispiel zur Bemessung von Hochwasserpumpwerken Beispiel für Extrapolation von Ereigniskombinationen Ergebnisse: 5 Kombinationen aus Fördermengen Q P und Saarwasserständen HW T, z.B.: Q P = 2000 l/s mit HW 200 max Q P = 7200 l/s mit HW 1 (u.a. Berücksichtigung des Leerpumpens von Kellern o.ä. bei ablaufendem HW) Q P auf HW 200 weniger als 1/3 max Q P !

16 Fallbeispiel zur Bemessung von 2 kleinen Hochwasserpumpwerken (Regenklärbecken) 1. Ausgangslage: 2 geplante Regenklärbecken an der Sieg. Die geplanten Wehrschwellenhöhen, die aus hydraulischen Gründen festgelegt wurden, liegen in Bezug zur Sieg sehr niedrig (< HW 10). Es handelt sich um vorhandene Einleitungen. 2. Aufgabenstellung: Dimensionierung von Hochwasserpumpwerke, sodass unter Berücksichtigung des Wasserstands in der Sieg eine Überstauhäufigkeit im Kanalnetz von 0,1 /a eingehalten werden kann. 3. Vorgehensweise: Gegenüberstellung der kritischen Siegwasserstände und der Niederschläge im Zeitraum 1976 bis Daraus ergaben sich 67 Niederschlagsereignisse. Hydrodynamische Kanalnetzberechungen (Starkregenserie) mit Iteration der Fördervolumenströme der Hochwasserpumpen.

17 Fallbeispiel zur Bemessung von 2 kleinen Hochwasserpumpwerken (Regenklärbecken)

18 Ergebnisse

19 vielen Dank weitere Fragen ?
