1
Bezugsrahmen- wechsel LV95
AV-Tagung 2014, 26. September 2014, Bubikon Johannes Cutka, Projektleiter und Verifikator
2
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
3
Bezugssystem – Bezugsrahmen
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem – Bezugsrahmen Definition Bezugssystem X-Achse Nullpunkt Y-Achse
4
Bezugssystem – Bezugsrahmen
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem – Bezugsrahmen Definition Bezugsrahmen X-Achse Die blauen Linien bilden den Bezugsrahmen Nullpunkt Y-Achse
5
Bezugssystem – Bezugsrahmen
6

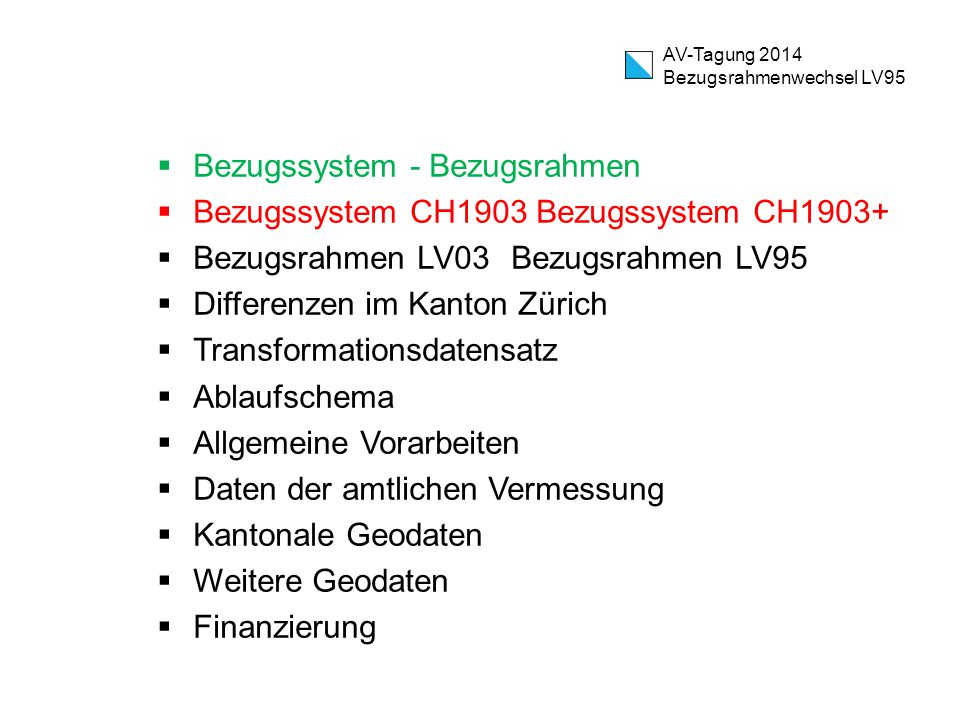

Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
7
Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem CH Bezugssystem CH1903+ GeoIV - swisstopo Art. 4 Koordinatentransformationen 1 In Bezug auf die Koordinatentransformation sind die beiden geodätischen Bezugssysteme CH1903 und CH1903+ identisch.
8
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
9
Bezugsrahmen LV03 Bezugsrahmen LV95
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugsrahmen LV03 Bezugsrahmen LV95 GeoIV - swisstopo Art. 4 Koordinatentransformationen 2 Die Koordinatentransformation zwischen dem Bezugsrahmen LV03 und dem Bezugsrahmen LV95 wird durch eine Transformation nach finiten Elementen realisiert, welche auf Affintransformationen innerhalb von vordefinierten Dreiecken basiert. Die Eckpunkte der Dreiecke (Transformationsstützpunkte) und deren Koordinaten in beiden Bezugssystemen werden durch das Bundesamt für Landestopografie in Absprache mit den Kantonen festgelegt.
10

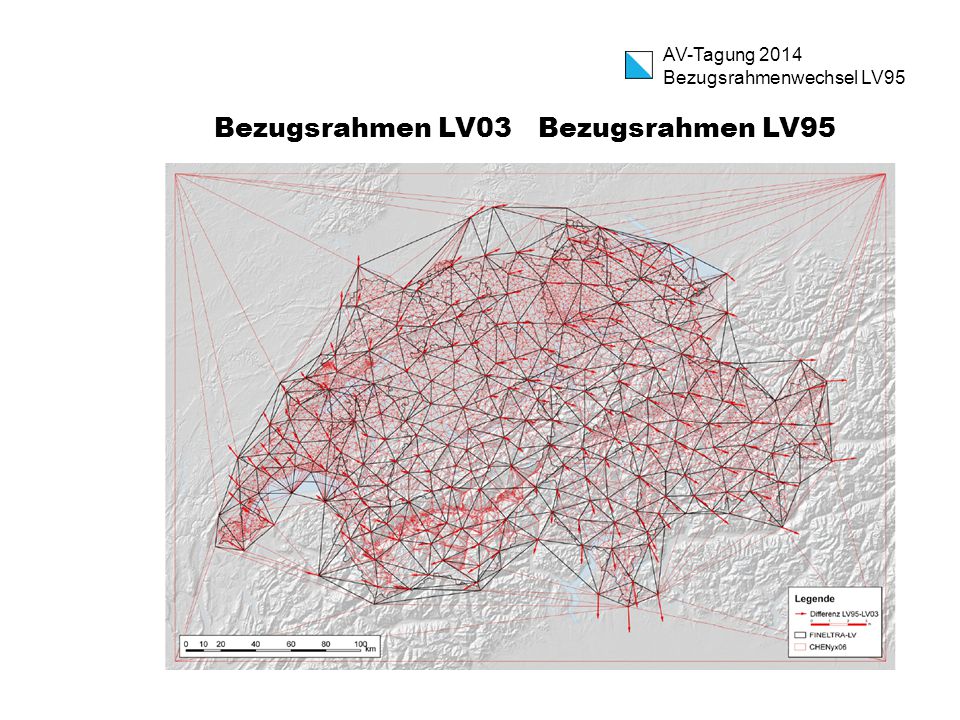

Bezugsrahmen LV03 Bezugsrahmen LV95
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugsrahmen LV03 Bezugsrahmen LV95
11
Bezugsrahmen LV03 Bezugsrahmen LV95
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugsrahmen LV03 Bezugsrahmen LV95 GeoIV - swisstopo Art. 4 Koordinatentransformationen 3 Die Koordinatentransformation zwischen dem global gelagerten geodätischen Bezugssystem CHTRS95 und dem lokal gelagerten geodätischen Bezugssystem CH1903+ ist durch drei geozentrische Translationen definiert: a. dX = XCHTRS95 – XCH1903+ = m; b. dY = YCHTRS95 – YCH1903+ = m; c. dZ = ZCHTRS95 – ZCH1903+ = m.
12
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
13
Differenzen im Kanton Zürich
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Differenzen im Kanton Zürich
14
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
15
Transformationsdatensatz
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Transformationsdatensatz Lokale Entzerrungen sind aufgrund der Erneuerung des LFP1/2 – Netzes grösstenteils abgeschlossen. Daher wird im gesamten Kantonsgebiet nur ein Transformationsdatensatz angewendet: CHENyx06 Alle Geodatensätze werden ausschliesslich mit diesem Datensatz transformiert.
16
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
17
Ablaufschema AV-Tagung 2014 Bezugsrahmenwechsel LV95 01.01.2016
Allgemeine Vorarbeiten Vorarbeiten AV-Daten Gemeindeweise Transformation der AV-Daten Transformation der gemeindeeigenen Daten (Leitungskataster, Gemeinde-GIS, etc.) Transformation der Datensätze im GIS-ZH Vorarbeiten Kantonale Datensätze Transformation der weiteren kantonalen Datensätze Transformation der weiteren Datensätze Vorarbeiten Weitere Geodatensätze
18
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
19
Allgemeine Vorarbeiten - Kanton
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Allgemeine Vorarbeiten - Kanton Informationsblatt Einrichten einer URL Transformationsdienst FAQ Umgestellte Gemeinden Umstellungszeitpunkt („Tag X“) Vorbereitung für obligatorische Schulung „Messen in LV95“ Bezugssystem - Bezugsrahmen Genauigkeit und Zuverlässigkeit Kontrolle bei GNSS Spannungsfrei messen Nachweise Medieninformation Allgemeine Vorarbeiten
20
Allgemeine Vorarbeiten Nachführungsstelle
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Allgemeine Vorarbeiten Nachführungsstelle Informationsblatt bei jeder Datenabgabe mitliefern Konzept für Datenumstellung Zeit für Bereinigung vor Trafo Zeit für Trafo Zeit für Bereinigung nach Trafo Weitere kommunale Daten Kontakt mit Systemhersteller Transformation systemintern Transformation via FME Teilnahme an Schulung: Anzahl MA Kontakt mit Gemeinden Allgemeine Vorarbeiten
21
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
22
Daten der amtlichen Vermessung
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Daten der amtlichen Vermessung Vorarbeiten AV-Daten Gemeindeweise Transformation der AV-Daten Transformation der gemeindeeigenen Daten (Leitungskataster, Gemeinde-GIS, etc.)
23
Daten der amtlichen Vermessung
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Daten der amtlichen Vermessung Informationsblatt wird ab Oktober 2014 bei jeder Datenbestellung (analog oder digital) mitgeliefert Konzept der AV-Nachführungsstelle bis Mitte 2015 Ausarbeiten von Werkverträgen mit Pflichtenheft Bereinigung der AV-Daten DM01V24ZH Lokale Entzerrungen abgeschlossen Topologische Bereinigung der Hoheitsgrenzen abgeschlossen Möglichst wenig pendente Mutationen ( TBA, AWEL) Bereinigte Daten infolge Unschärfe (Punkt auf Linie) Kontakt mit Notariatsinspektorat Pendente Mutationen Flächenänderungen nach Transformation
24
Daten der amtlichen Vermessung
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Daten der amtlichen Vermessung Transformation der AV-Daten mit dem Transformationssatz CHENyx06 bei den 24 Nachführungsstellen ÖREB-Kataster wird wie AV-Daten behandelt, KMAF-Daten zählen zu AV-Daten Qualitätssicherung Automatisch mit MoCheckZH Manuell durch stichprobenartige Verifikation Bereinigung der Daten infolge Unschärfe (Punkt auf Linie) Anschliessend oder gleichzeitig werden die gemeindeeigenen Geodatensätze transformiert (Mithilfe der Nachführungsstelle)
25
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
26
Kantonale Geodaten AV-Tagung 2014 Bezugsrahmenwechsel LV95 01.01.2016
Allgemeine Vorarbeiten ( Kap.4) Transformation der Datensätze im GIS-ZH Vorarbeiten Kantonale Datensätze Transformation der weiteren kantonalen Datensätze
27
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Kantonale Geodaten Informationsblatt wird ab Oktober 2014 bei jeder Datenbestellung (analog oder digital) mitgeliefert Medieninformation Kontakt mit kantonalen Ämtern (GIS-ZH) TBA AWEL … GIS-ZH Im GIS-ZH werden sämtliche kantonalen Datensätze, welche im ROFA sind, zentral umgestellt Weitere kantonale Geodatensätze GVZ DLG Statistisches Amt
28

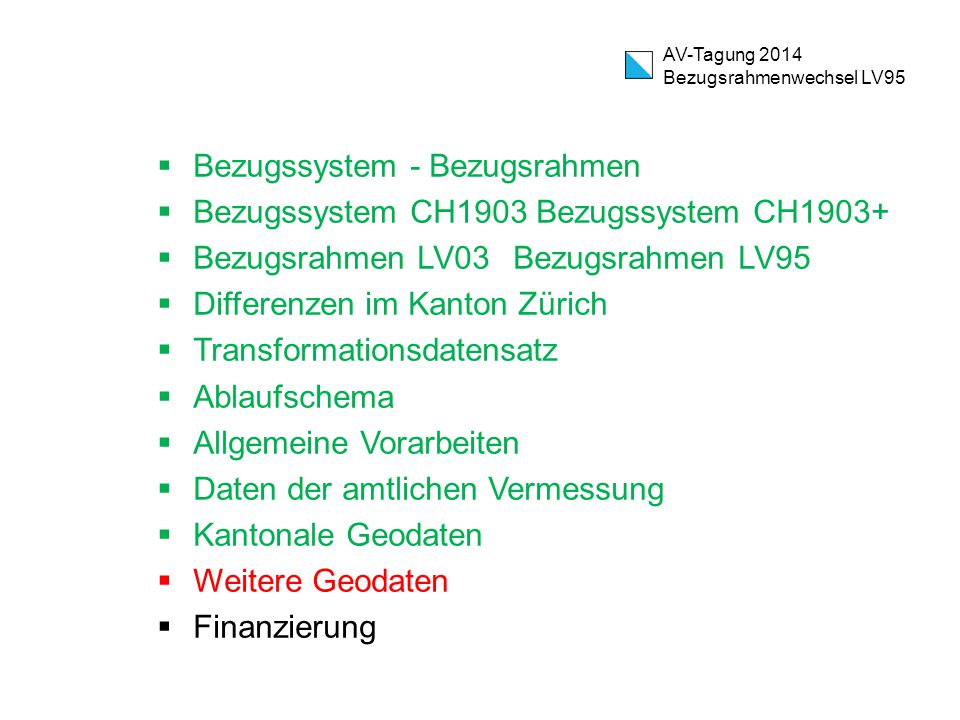

Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
29
Weitere Geodaten AV-Tagung 2014 Bezugsrahmenwechsel LV95 01.01.2016
Transformation der weiteren Datensätze Vorarbeiten Weitere Geodatensätze
30
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Weitere Geodaten Informationsblatt wird ab Oktober 2014 bei jeder Datenbestellung (analog oder digital) mitgeliefert Medieninformation
31
Weitere Geodaten Infrastrukturfirmen überkommunale Werke
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Weitere Geodaten Infrastrukturfirmen überkommunale Werke Flughafen Zürich Swisscom upc cablecom axpo etc. Bundesstellen armasuisse ASTRA Bundesämter SBB
32
Weitere Geodaten Planungs- und Projektdaten weitere Datensätze
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Weitere Geodaten Planungs- und Projektdaten Eventuell müssen Datensätze für Projekte bereits 2015 im Format LV95 abgegeben werden. 2 Grundsätze: CHENyx06 (Umrechnung mit REFRAME von swisstopo oder auf Verweis auf Rechtsgültigkeit weitere Datensätze Banken Versicherungen Immobilienfirmen Internetportale etc.
33
Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Bezugssystem - Bezugsrahmen Bezugssystem CH1903 Bezugssystem CH1903+ Bezugsrahmen LV03 Bezugsrahmen LV95 Differenzen im Kanton Zürich Transformationsdatensatz Ablaufschema Allgemeine Vorarbeiten Daten der amtlichen Vermessung Kantonale Geodaten Weitere Geodaten Finanzierung
34
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Finanzierung Grundsätzlich ist der Datenherr (zuständige Stelle) für den Bezugsrahmenwechsel selber zuständig und kostenpflichtig. Für die AV-Daten wird der Verteilschlüssel äquivalent zur Einführung der E-GRID angewendet. Es wird pro Nachführungsstelle ein Pauschalbetrag ausgerichtet, aufgeteilt in einen Sockelbetrag und einen Beitrag pro Grundstück. Dieser Betrag deckt die Kosten für folgende Arbeiten: Bereinigung der AV-Daten wegen Unschärfe a priori Transformation mit ChENyx06 Bereinigung der AV-Daten wegen Unschärfe a posteriori Für die Umstellung aller weiteren Geodaten (kommunal, kantonal, weitere) werden keine Beiträge geleistet.
35
Abteilung Geoinformation
AV-Tagung 2014 Bezugsrahmenwechsel LV95 Danke für Ihre Aufmerksamkeit FRAGEN Johannes Cutka Abteilung Geoinformation Tel: 043/
