1 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installationshandbuch Perimeter-Locator

2 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax

3 Prinzip des Perimeter-Systems und Detektion des Täters Auf die Zaunfelder, sowie an den Toren und Türen werden die RFID-FLA-Sensoren installiert, die aufgrund des dreiachsigen Beschleunigungssensors alle Zaunerschütterungen und dynamische Änderungen im überwachtem Zaunbereich entdecken, die typischerweise beim Überwinden des Zaunes auftreten. Die FLA-Sensoren erfordern keine Kabel. Die einzelnen FLA-Sensoren kommunizieren untereinander per Funkkommunikation, indem sie die Information drahtlos von einem zu benachbartem Sensor weiterleiten, bis die Daten bei der zentralen FLU-Einheit ankommen. Es werden Daten über Alarme, Windgeschwindigkeiten, Sabotage oder über den technischem Zustand weitergeleitet. Die Übertragung erfolgt mit einer Geschwindigkeit von 300 FLA-Sensoren pro Sekunde. Diese Datenweiterleitung wiederholt sich periodisch alle 3 Sekunden. Die Weiterleitungsperiode kann individuell eingestellt werden bis zu 1 Sekunde, was aber die Batterielebensdauer beeinflusst. Die größte Zeitspanne zwischen einer Störung und dem Moment, wo die FLU-Zentraleinheit einen Alarm auslöst, ist die Summe der Datenweiterleitungsperiode und der Weiterleitung zur nächsten FLM-Einheit. Die zentrale FLU-Einheit wertet alle Perimeterdaten aus und übergibt diese dem übergeordneten Einbruchmeldesystem, gleichzeitig kann die FLU aber auch selber die Ausrichtung der PTZ-Kamera auf die Perimeterstörung durchführen.

4 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Die automatische Systemresistenz bei einem Sensorausfall Die einzelnen FLA-Sensoren kommunizieren miteinander drahtlos. Diese Kommunikation bleibt auch bei einer mechanischen Beschädigung oder einem Sensorverlust vorhanden. In dem Fall, dass das ein Sensor die Daten nicht annehmen oder weiterleiten kann, wird die Weiterleitung zwischen seinen zwei Nachbarn erfolgen und der Sensor wird einfach in der Kette übersprungen ("Jumps"). Es erfolgt vollkommen automatisch. Trotzdem wird aber die zentrale FLU-Einheit davon verständigt und es werden alle Alarme aktiviert. Die automatische Systemresistenz beim Sensorverlust

5 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Prinzip der Detektion von störenden klimatischen Einflussfaktoren Da die Signale aus allen RFID-Sensoren parallel ausgewertet werden, kann das System falsche Alarme erkennen, die vom Wind, Regen oder nah vorbeifahrenden Fahrzeugen verursacht werden, da solche Änderungen in einem Moment auf mehrere RFID-Sensoren wirken. Das Perimeter-System erkennt starken Wind und andere klimatische Faktoren, auch wenn die Unwettersignale größer sind als das eingestellte Alarmniveau. Es werden keine Falschalarme aktiviert.

6 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Intelligente Messung der mechanisch-kinetischen Zaunqualität Änderungen in der mechanischen Qualität der einzelnen Zaunelemente bei Wind, können bei allen Perimeter Systemen zu Falschalarmen führen. Im Perimeter-Locator-System werden wöchentlich ca Informationen von jedem Sensor erstellt, die bei automatischer Erkennung dieser kinetischen Änderungen helfen. In den Systemspeicher wird eine Eichkonstante hochgeladen, die diese mechanische Anomalie des Zaunes kompensiert. Die Blick in die Systemsoftware erlaubt die mechanischen Änderungen anzuzeigen. Die tägliche automatische Analyse wird in der Systemhistorie gespeichert. Kompensation der mechanischen Zaunanomalie

7 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Sabotageerkennung des FLA-Sensors auch im unscharfem Zustand Das Perimeter-System kann einen Sabotagealarm z.B. beim Versuch einer Demontage der RFID-Sensoren oder der Zaunelemente mit installiertem Sensor aktivieren und das auch, wenn das System nicht scharfgeschaltet ist. Dafür wird eine Methode verwendet, die alle Änderungen der vertikalen Achse im Sensor analysiert, die zur Aktivierung des Alarms führen. Das Perimeter-System ist für alle Zaunarten und Perimeterarten gut geeignet. Anhand der nachfolgenden Regeln werden die FLA-Sensoren installiert.

8 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Zauntyp A

9 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Zauntyp D

10 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Zauntyp F

11 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Zauntyp G

12 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der FLA-Sensoren auf den Zaunelementen Die FLA-Sensoren werden vertikal (mit dem Zeichen "UP" nach oben) installiert, direkt auf das Geflecht mit dem Montageset verschraubt. Bei Stabgitterzäunen wird der Sensor in Höhe des oberen Zaundrittels, mittig montiert. Bei Maschendrahtzäunen wird der Sensor mittig auf den Spanndraht, in der Mitte des Zauns montiert. Zu den FLA- Sensoren muss man noch die der Zaunart entsprechenden Montageplatten mit- bestellen. Es wird empfohlen die Montagemutter mit einem Drehmoment von max. 3-4 mit Hilfe eines Akkuschraubers anzuziehen. Der FLA-Tag erkennt: Zaunüberwindung eines Täters Durchschneiden des Zauns Mechanische Sabotage des FLA-Tags Akkuschrauber zudrehen

13 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Montageabbildung eines FLA-Sensors mit dem T13-Montage-Set

14 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Montageabbildung eines FLA-Sensors mit dem T14-Montage-Set

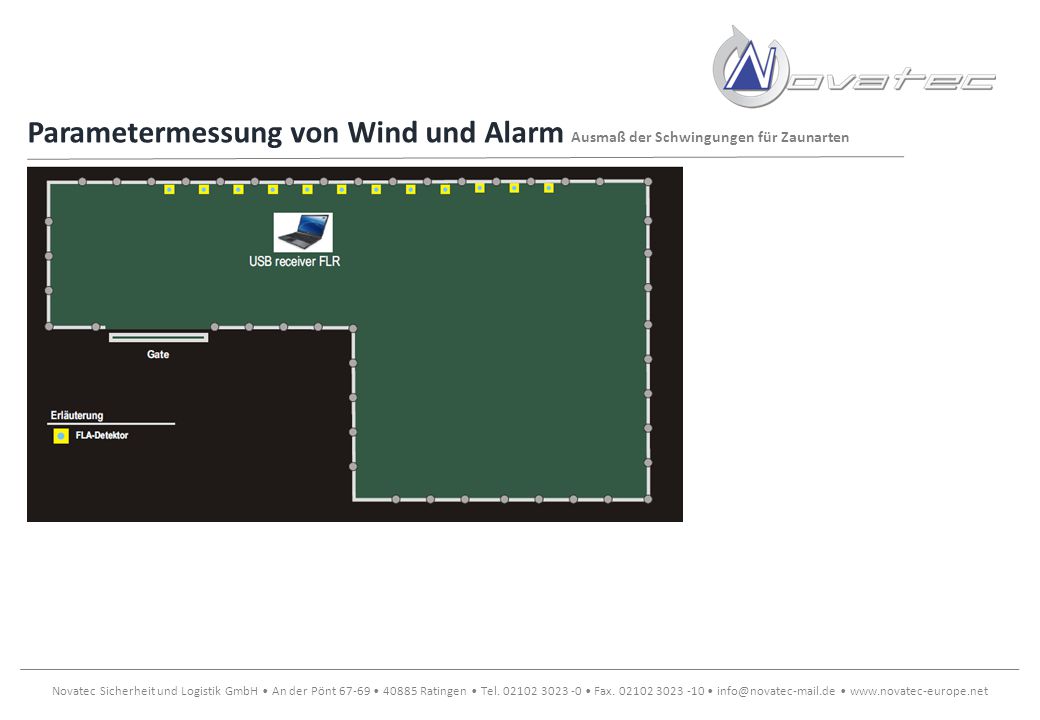

15 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Parametermessung von Wind und Alarm Ausmaß der Schwingungen für Zaunarten

16 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Parametermessung am Zaun Ausmaß der Schwingungen für Zaunarten Bei den einzelnen Zaunarten, die aus verschiedenen Materialien oder von verschiedener Konstruktion sind, werden vom Techniker unterschiedliche Zaunsegmente gewählt, wo der Assistent den Perimeter zu überwinden versucht. Wichtig ist einen Bereich zu wählen, wo noch mindestens 14 FLA- Sensoren bis zum Segmentende in der Richtung der Datenweiterleitung sind. Ein Technikergehilfe versucht, anschließend eine Überwindung im zu testenden Zaunbereich, dazu wird er den Zaun 10-mal normal versuchen zu überwinden. Danach noch weitere 5 Mal etwas fester (mit mehr Gewalt). Diese Messung ist für eine richtige Einstellung aller Parameter und der Objektart nötig.

17 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Positionierung der FLA-Sensoren Bei dem Zauntyp A mit einem kleinen Propagationsmaß (MP<6) müssen die FLA-Sensoren auf jedes Zaunelement installiert werden. Die FLA-Sensoren werden auf die Innenseite des Zaunes installiert. Die Überwachungseinheit wird so platziert, dass keine kurzen Strecken mit zu kleiner Anzahl von FLA-Sensoren entstehen. Die Richtung der Sensornummerierung wird so gewählt, dass ein eventuelles Tor am Ende des Perimeters ist. Propagationsmaß= Maß der Schwingungsweiterführung (Anzahl Zaunfelder)

18 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Positionierung der FLA-Sensoren Bei dem qualitativ hochwertigen Zauntyp B mit hohem Propagationsmaß MP>+/-7 (gemessen mit Sensoren auf jedem Teil) können die FLA-Sensoren nur auf jedem zweiten Zaunelement installiert werden. Wichtig ist aber, dass a) die Sensoren in den Ecken komplett installiert werden und b), dass die Sensoren komplett dort installiert werden, wo die Konstruktion versteift ist (zum Beispiel beim Tor).

19 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Positionierung der FLM-Einheit außerhalb des Zaunbereiches Im Fall, dass sich die FLM-Überwachungseinheit außerhalb des Zaunbereiches befindet, muss gewährleistet werden, dass sie innerhalb der Radioreichweite der ersten zwei und der letzten zwei Sensoren im Perimeter liegt. Während des Betriebes, darf die direkte Sicht nie unterbrochen werden (zum Beispiel durch parkende Fahrzeuge). Eine viel größere Reichweite wird durch eine externe YAGI-Richtungsantenne gewährleistet (Bestellungscode: „ANT-YAGI-5”). Die YAGI-Antenne arbeitet vertikal polarisiert, die Ausleger der Antenne müssen vertikal ausgerichtet werden.

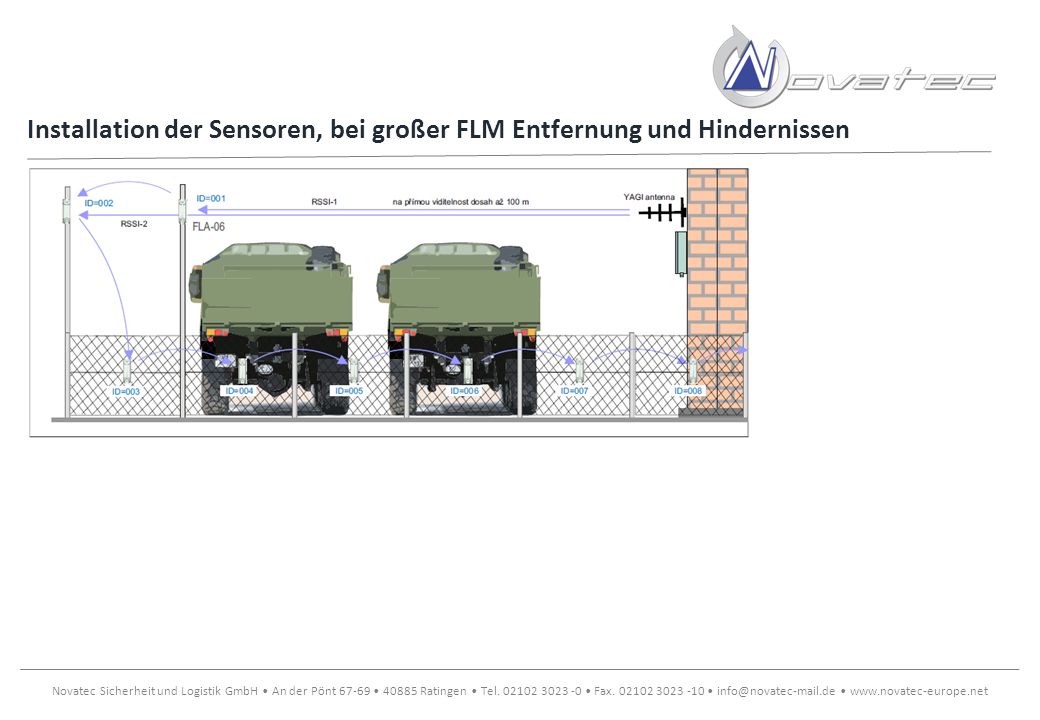

20 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der Sensoren, bei großer FLM Entfernung und Hindernissen

21 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der FLG-Sensoren auf den Toren und Türen Montage der FLG-06-Sensoren auf Ein Tor. Beide Teile des FLG-Sensors werden vertikal auf den Torrahmen montiert. Der Techniker wird mit Hilfe des Perimon sowie mit Hilfe der System-Software die richtige Position zur Montage finden. Da der FLG-Sensor sowohl eine mechanische, als auch eine magnetische Sabotage erkennt, wird eine sehr hohe Sicherheitsstufe erreicht Der FLG-Sensor erkennt das Toröffnen auch unabhängig von Erschütterungen am Tor. Der FLG-Magnet wird immer rechts vom Sensor installiert. Der FLG-Sensor erkennt: Übersteigen des Tores Toröffnen Mechanische Sabotage am FLG Magnetische Sabotage am FLG Funktionalität der Sensoren (Selbsttest)

22 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verschieden FLG-Magnetarten und deren Montage

23 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verschieden FLG-Magnetarten und deren Montage

24 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax verschieden FLG-Magnetarten und deren Montage Magnet M3 benötigt man für eine 90° Grad versetzte Montage an Toren und Türen

25 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation von Sensoren auf einem Flügeltor

26 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der Sensoren auf ein Tor mit einer Datenweiterleitung über das Tor Projektspezifikation: „In dem offenen Tor können für lange Zeit große Lkws stehen“

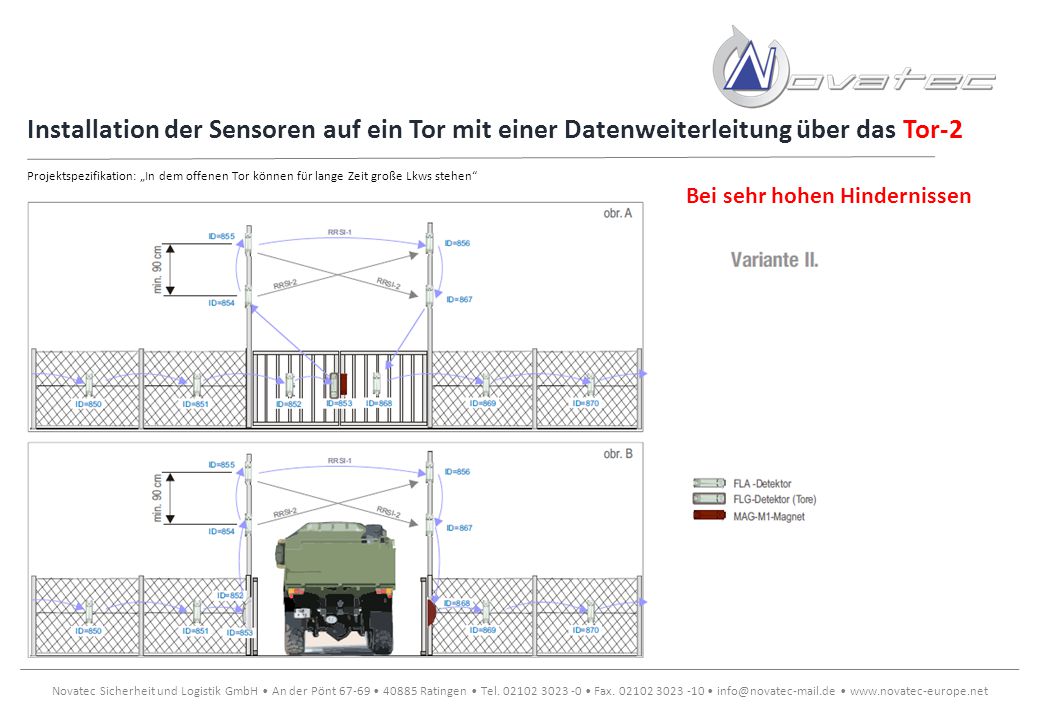

27 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der Sensoren auf ein Tor mit einer Datenweiterleitung über das Tor-2 Projektspezifikation: „In dem offenen Tor können für lange Zeit große Lkws stehen“ Bei sehr hohen Hindernissen

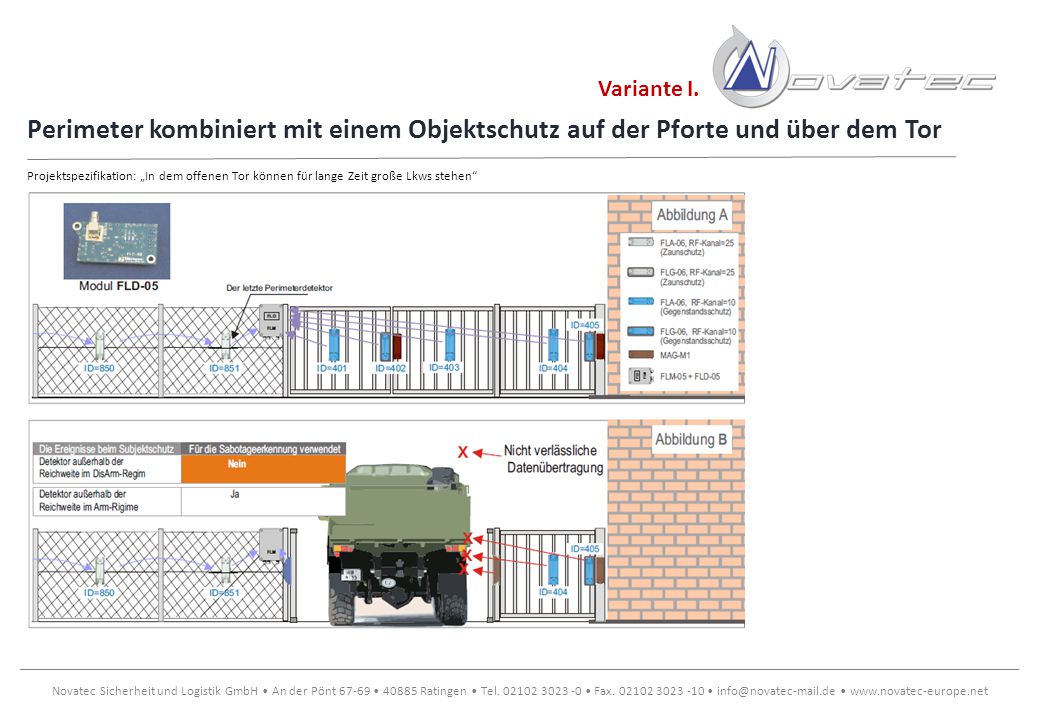

28 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Perimeter kombiniert mit einem Objektschutz auf der Pforte und über dem Tor Projektspezifikation: „In dem offenen Tor können für lange Zeit große Lkws stehen“ Variante I.

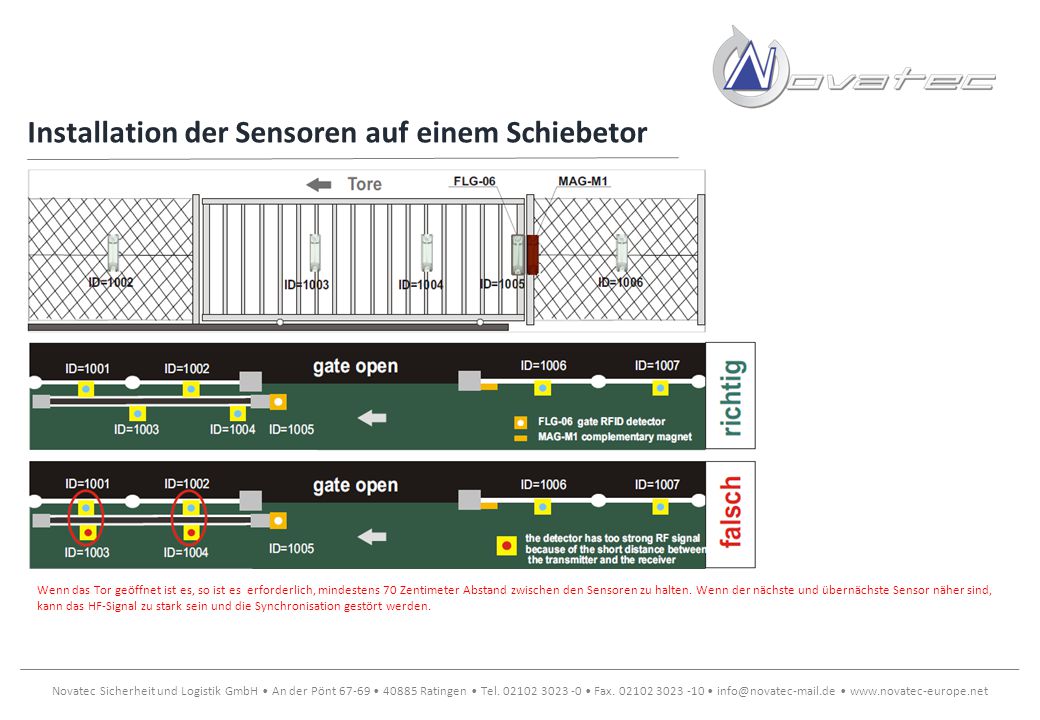

29 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der Sensoren auf einem Schiebetor Wenn das Tor geöffnet ist es, so ist es erforderlich, mindestens 70 Zentimeter Abstand zwischen den Sensoren zu halten. Wenn der nächste und übernächste Sensor näher sind, kann das HF-Signal zu stark sein und die Synchronisation gestört werden.

30 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der Sensoren auf einem Schiebetor FLG-06 Sensoren werden vom Hersteller in einem völlig anderen Nummernkreis als die FLA Sensoren geliefert, Daher muss der FLG Sensor während der durch ändern seiner ID in den richtigen Nummernkreis, numerisch integriert werden. Dazu wird ein FLA Sensor mit der gleichen Nummer, die der FLG Tag bekommt, vorher aus dem System entfernt. (Beispiel unten) - Nach der Installation bleibt ein ungenutzter FLA-06 Tag mit der ID = Achtung! Der FLA-Tag, der aus der Reihenfolge genommen wird, sollte von Beginn an der Montage des FLG-Sensors, bereits eine andere Tag Nr. erhalten. Damit sich nicht 2 Sensoren mit der gleichen ID in der Anlage befinden.

31 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation von FLG-06-Sensoren, Abbildung

32 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Die richtige Wahl von Perimeterbeginn und-ende Bei einem großen Schiebtor wird der Perimeteranfang (die kleinste ID) immer so gewählt, dass das offene Tor nicht die FLA-Sensoren am Perimeteranfang stört. Und das auch, wenn die Nummerierung dann gegen den Uhrzeigersinn laufen sollte. WICHTIG !

33 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Datenweiterleitung des Signals auf z.B. Mauerwerk

34 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Erkennung einer Festwandüberwindung Das Perimeter-System erkennt auch, wenn eine feste Wand mit gerader Kante überwunden wird. Die Lösung ist einfach, ästhetisch und verlässlich. Die FLA-06- Sensoren (eingestellt im „Wand“-Modus) fest montiert auf einer „wackeligen“ Platte (maximal 4m lang), die mit Ankerschrauben an die Wand geschraubt ist. Der Zwischenraum zwischen der Platte und der Mauer ist mit einem wasserfesten Schaum gefüllt, der mindestens 2,5 cm dick ist. Wenn man nun Druck auf die Mauerkante ausübt, wird sich der Sensor bewegen und ein Alarm gemeldet. Von kleinen Tieren wird kein Alarm aktiviert.

35 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Universal-Sensor FLF-06 Der FLF-Sensor dient zur Integration von logischen Signalen über Alarm- und Zustandsinformationen im Perimeter. So zum Beispiel lassen sich Meldungen von Lichtschranken und anderen Systemen, als eigene Zone im Perimeter-Locator System, drahtlos übermitteln.Der FLF-Sensor kann sowohl einen Alarm, als auch eine Sabotage übermitteln. Die FLE-Ausgänge werden, wenn ein Alarm, oder einer Sabotage der anderen am FLF angeschlossenen Systeme vorliegt, dies sofort an die FLU-Zentraleinheit weiterleiten. Der FLF- Sensor benötigt eine Spannung von 8-30V, die er zum Beispiel aus dem angeschlossenen anderen System erhält.

36 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax UniversalSensor FLF-06

37 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Beseitigung von unerwünschten Gegenständen am Zaungeflecht Alle Gegenstände, die beim starken Wind das Geflecht mechanisch zum Vibrieren bringen und damit auch den FLA-Sensor beeinflussen könnten, müssen von dem Geflecht entfernt werden. Ansonsten würde es an dieser Stelle zu Falschalarmen kommen.

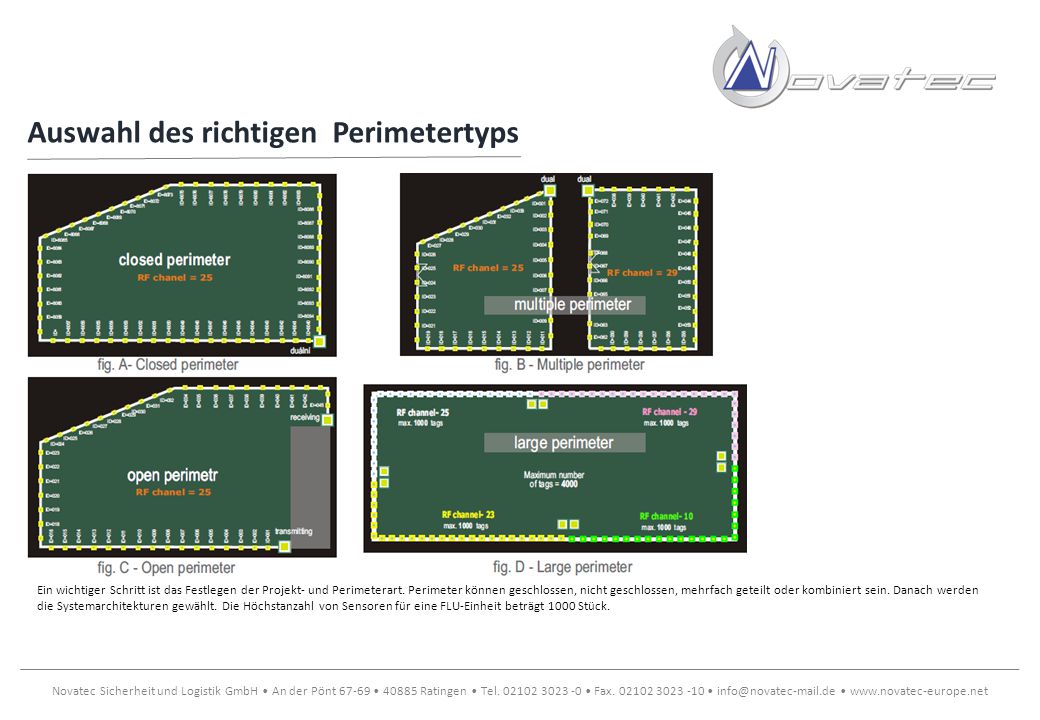

38 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Auswahl des richtigen Perimetertyps Ein wichtiger Schritt ist das Festlegen der Projekt- und Perimeterart. Perimeter können geschlossen, nicht geschlossen, mehrfach geteilt oder kombiniert sein. Danach werden die Systemarchitekturen gewählt. Die Höchstanzahl von Sensoren für eine FLU-Einheit beträgt 1000 Stück.

39 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemdarstellung in einem geschlossenen Perimeter Auf den Zaun werden FLA-Sensoren montiert. Die FLM-Überwachungseinheit ist mit den RFID-FLA-Sensoren mit der niedrigsten und der höchsten ID-Adresse im Kontakt. Die FLM-Einheit ist mit der FLU-Zentraleinheit via RS485, einem LAN-Netzwerk oder ganz normal mittels einem TCP/IP-Protokolls verbunden. Die zentrale FLU-Einheit hat verschiedene Alarm- Ein- u. Ausgänge, welche eine Verbindung mit einer Alarmanlage ermöglichen. Die Alarmanlage sendet und steuert, welche Gebiete sollen überwacht / nicht überwacht werden, und umgekehrt sendet auch das Perimeter-Locator- System Daten in die Alarmanlage, über die Alarme, Sabotagen oder Störungen gemeldet werden.

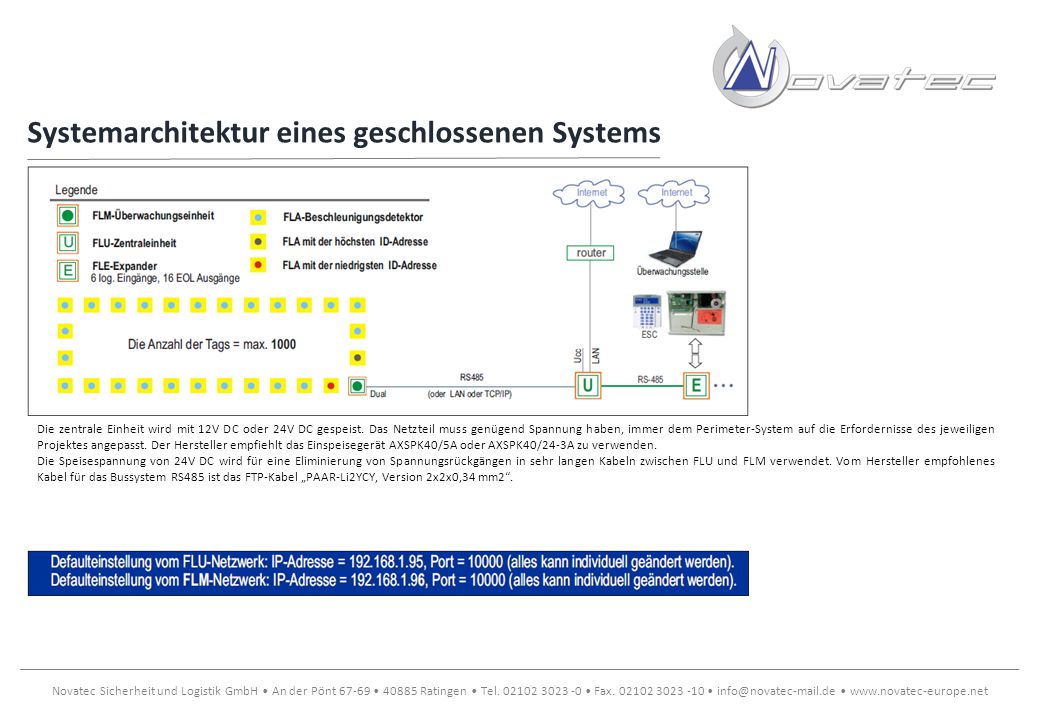

40 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur eines geschlossenen Systems Die zentrale Einheit wird mit 12V DC oder 24V DC gespeist. Das Netzteil muss genügend Spannung haben, immer dem Perimeter-System auf die Erfordernisse des jeweiligen Projektes angepasst. Der Hersteller empfiehlt das Einspeisegerät AXSPK40/5A oder AXSPK40/24-3A zu verwenden. Die Speisespannung von 24V DC wird für eine Eliminierung von Spannungsrückgängen in sehr langen Kabeln zwischen FLU und FLM verwendet. Vom Hersteller empfohlenes Kabel für das Bussystem RS485 ist das FTP-Kabel „PAAR-Li2YCY, Version 2x2x0,34 mm2“.

41 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur in einem nichtgeschlossenen Perimeter

42 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur im nichtgeschlossenen Perimeter

43 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur von einem mehrfach Perimeter

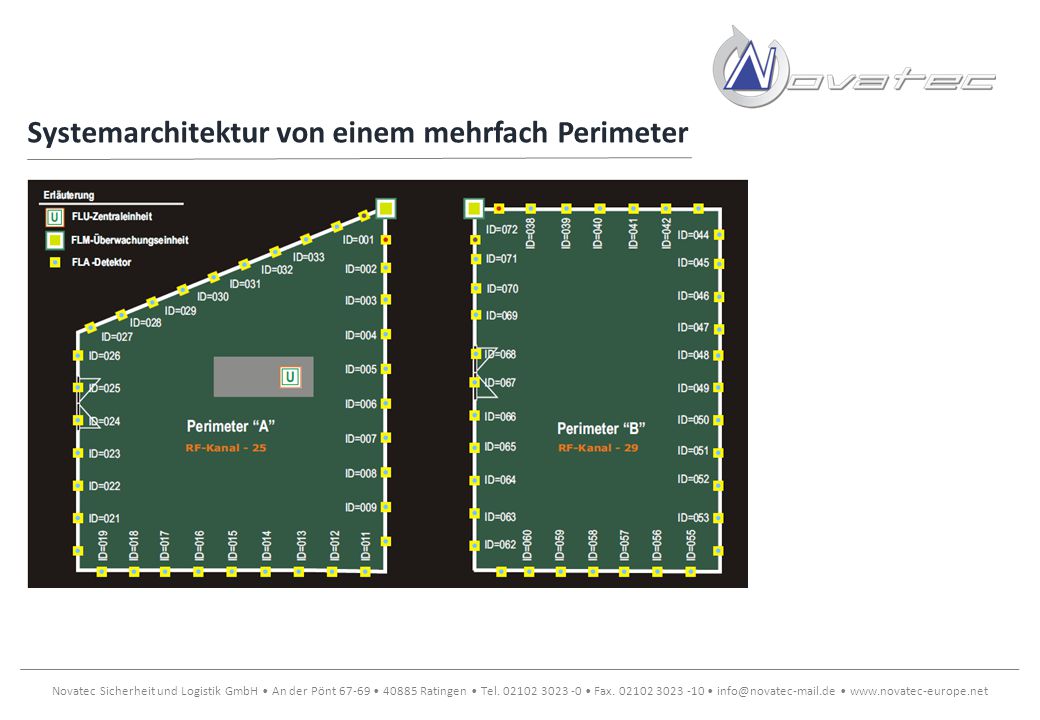

44 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur von einem mehrfach Perimeter Wenn das Grundstück von mehreren separaten Perimetern abgezäunt ist, führt jede FLM-Überwachungseinheit ihre Sensorgruppe auf einem anderen RF-Kanal, damit es zu keiner gegenseitigen Störung kommen kann. Alle Überwachungseinheiten sind mit der zentralen FLU-Einheit durch das Bussystem RS485, oder ein LAN-Netzwerk oder allgemein durch das TCP/IP Protokoll verbunden. Diese gegliederten Perimeter kommen oft bei Grundstücken vor, wo die Parzellen, z.B. durch eine Straße geteilt sind. Die Höchstanzahl von Sensoren in einem System beträgt 1000 Stück.

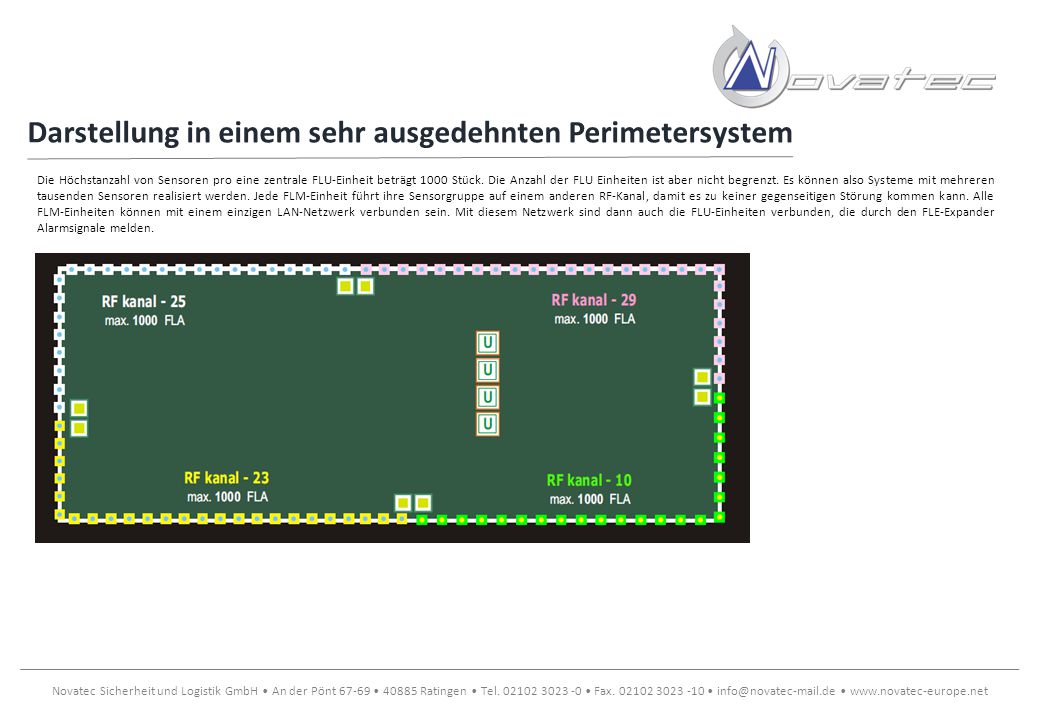

45 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Darstellung in einem sehr ausgedehnten Perimetersystem Die Höchstanzahl von Sensoren pro eine zentrale FLU-Einheit beträgt 1000 Stück. Die Anzahl der FLU Einheiten ist aber nicht begrenzt. Es können also Systeme mit mehreren tausenden Sensoren realisiert werden. Jede FLM-Einheit führt ihre Sensorgruppe auf einem anderen RF-Kanal, damit es zu keiner gegenseitigen Störung kommen kann. Alle FLM-Einheiten können mit einem einzigen LAN-Netzwerk verbunden sein. Mit diesem Netzwerk sind dann auch die FLU-Einheiten verbunden, die durch den FLE-Expander Alarmsignale melden.

46 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur in einem sehr ausgedehnten Perimetersystem

47 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Systemarchitektur, die das METEL-Switch nutzt 2G E – LAN-RING PoE + Industrieswitch zweiter Generation

48 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Regeln de RS485-Bussystems Das Bussystem erfordert ein Kabel mit gedrehten Paaren! Ein Paar für die Daten (A, B), ein Paar für die Spannungsversorgung (+Ucc GND) Das RS485-Kabel muss im Gleichlauf mit Spannungsführenden Kabeln von 230V oder größer verlegt werden. (parallel zum Stromkabel) Die Leiter im Paar oder zwischen den Paaren dürfen nicht verdoppelt werden. Das Kabel darf nur an einem Ort geerdet werden und das nur in der FLU-Einheit, auf der GND-Klemme! Nicht geerdete Kabel des Bussystems sind schwerwiegende Fehler, welche starke Störungen im Kabel verursachen. Das RS485-Bussystem darf keinen Abzweig länger als 2m haben. Die einzige erlaubte Verzweigung ist die V-Form. Die Endwiderstände müssen auf beiden Enden des Bussystems sein. Es dürfen keine Festwiderstände in den Modulen des Bussystems eingestellt werden. Sie sind voreingestellt in der FLU-Einheit eingeschaltet. Die maximal erlaubte Länge eines Bussystemkabels ist 400m. Die Spannungsversorgung aller Module außer der FLU wird mittels des RS485-Bussystems realisiert. Diese Module sollten nie aus einer eigenen Quelle gespeist werden (Ausnahme ist die FLM-Einheit, die mit der FLU mit einem optischen Kabel oder via Ethernet verbunden wird). Alle Module des Bussystems RS485 müssen eine korrekt eingestellte ID-Adresse haben. Die ID-Adresse=1 ist voreingestellt nur für die zentrale FLU-Einheit reserviert. Keines der anderen Module darf die ID-Adresse=1 haben. Die FLU-Einheit hat 3 separate Bussysteme. BUS-1 für FLM, BUS-2 für FLE, BUS-3 für PTZ Kameras. Die Moduladressierung verläuft in jedem Bussystem (BUS 1, 2, 3) unabhängig.

49 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Zentrale FLU-Einheit

50 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung der FLU-FLM-Module

51 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung der FLU-FLM-Module bei größerer Anzahl von Einheiten

52 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung der FLU-FLM-Module (durch Ethernet/mit lokaler Speisung)

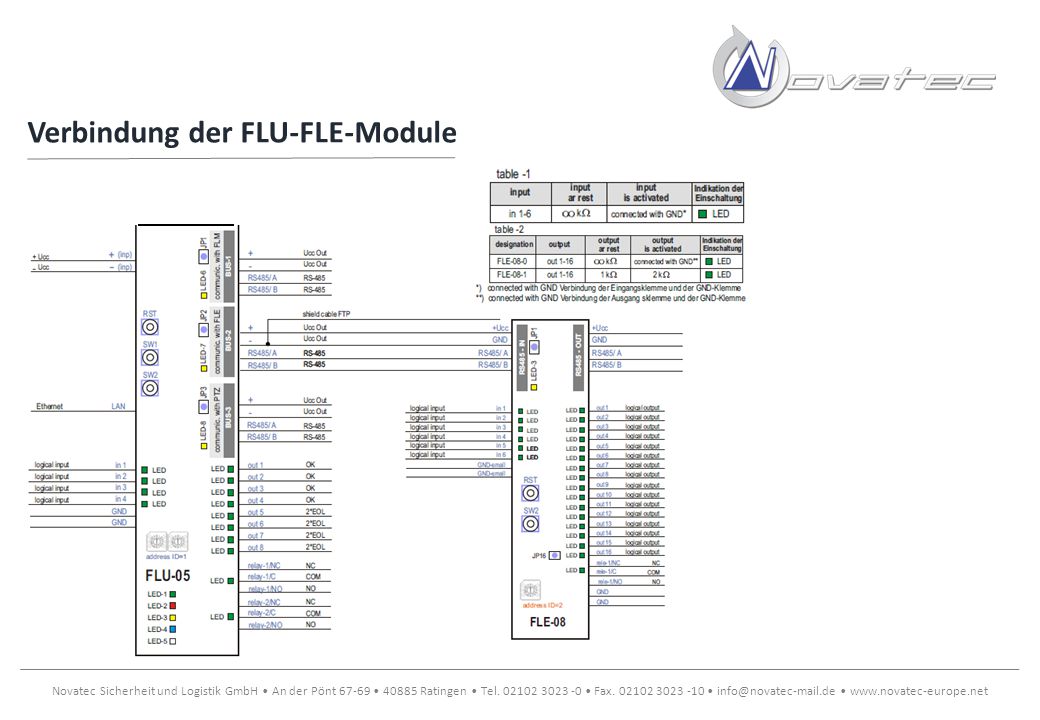

53 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung der FLU-FLE-Module

54 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung der FLU-FLE-Module

55 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung des FLE-Expanders mit einer Alarmanlage Den FLE-08-Expander kann man mit allen Alarmanlagen verbinden. Auf der FLE-Platine sind diese EOL-Widerstände direkt integriert. In der Bestellung ist der Typ des Expanders zu definieren, via Tabelle 2 auf der vorherigen Seite. Das OUT-16-Output des Expanders kann man individuell auf „Ausfall der Kommunikation RS485 zwischen FLU und FLE“ einstellen. In diesem Fall ist es nötig den Jumper „JP16 CommErr“ auf „on“ umzuschalten.

56 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Outputtest des FLE-Moduls Beim Drücken von dem SW1-Knopf wird der Prozessor des FLE-Moduls der Reihe nach seine Outputs von out-1 bis out-16 aktivieren. In dem Moment, wo man den SW-2- Knopf loslässt, bleibt der letzte laufende Ausgang aktiviert.

57 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Verbindung der FLU-Module mit PTZ-Analogkameras

58 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Architektur der automatischen Führung der PTZ-Kameras Das Perimeter-System kann direkt aus der FLU-Einheit alle analoge PTZ-Kameras mit einer Pelco-D-Steuerung, oder IP-Kameras steuern. Für IP Kameras gibt es bereits viele nutzbare, im System vorhandene IP Protokolle von verschiedenen Herstellern.

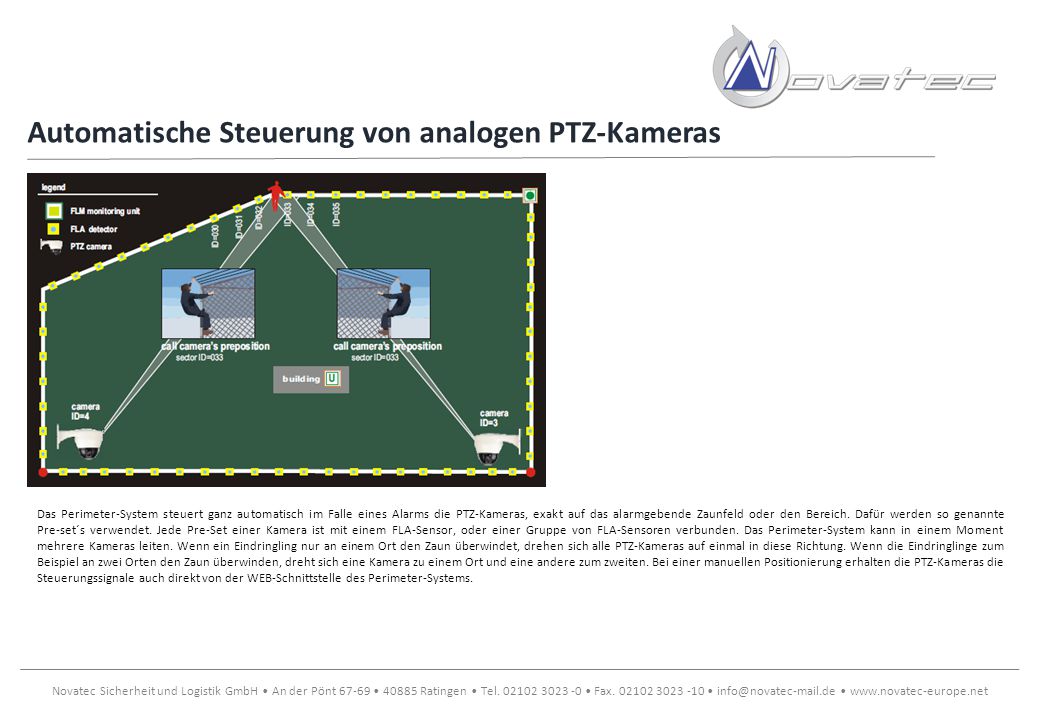

59 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Automatische Steuerung von analogen PTZ-Kameras Das Perimeter-System steuert ganz automatisch im Falle eines Alarms die PTZ-Kameras, exakt auf das alarmgebende Zaunfeld oder den Bereich. Dafür werden so genannte Pre-set´s verwendet. Jede Pre-Set einer Kamera ist mit einem FLA-Sensor, oder einer Gruppe von FLA-Sensoren verbunden. Das Perimeter-System kann in einem Moment mehrere Kameras leiten. Wenn ein Eindringling nur an einem Ort den Zaun überwindet, drehen sich alle PTZ-Kameras auf einmal in diese Richtung. Wenn die Eindringlinge zum Beispiel an zwei Orten den Zaun überwinden, dreht sich eine Kamera zu einem Ort und eine andere zum zweiten. Bei einer manuellen Positionierung erhalten die PTZ-Kameras die Steuerungssignale auch direkt von der WEB-Schnittstelle des Perimeter-Systems.

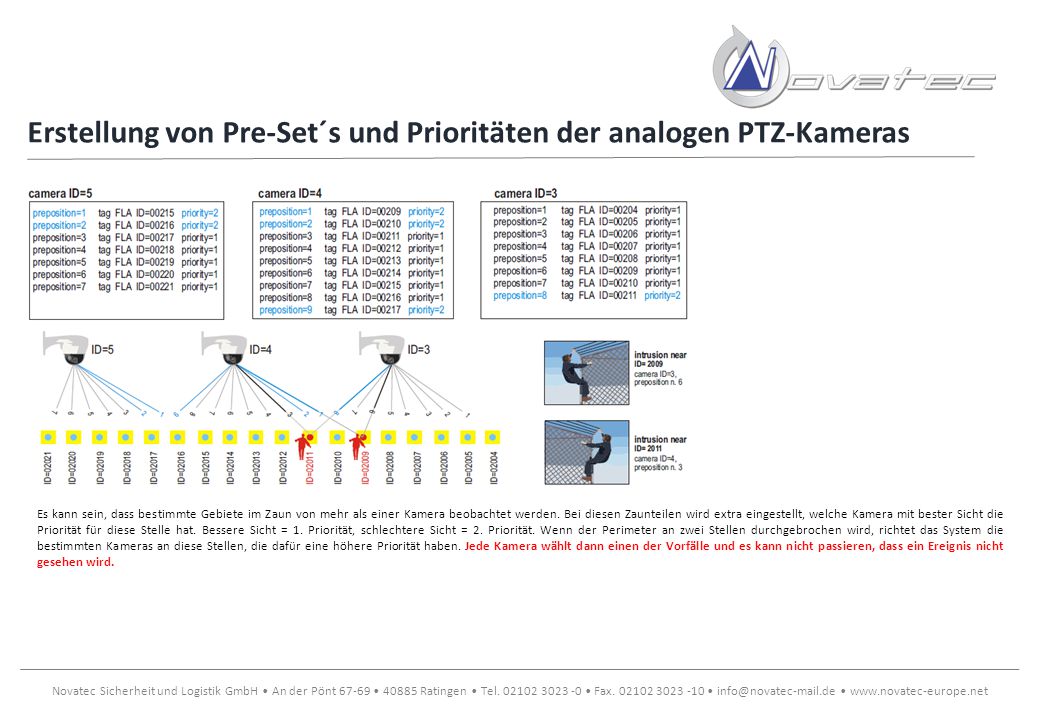

60 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Erstellung von Pre-Set´s und Prioritäten der analogen PTZ-Kameras Es kann sein, dass bestimmte Gebiete im Zaun von mehr als einer Kamera beobachtet werden. Bei diesen Zaunteilen wird extra eingestellt, welche Kamera mit bester Sicht die Priorität für diese Stelle hat. Bessere Sicht = 1. Priorität, schlechtere Sicht = 2. Priorität. Wenn der Perimeter an zwei Stellen durchgebrochen wird, richtet das System die bestimmten Kameras an diese Stellen, die dafür eine höhere Priorität haben. Jede Kamera wählt dann einen der Vorfälle und es kann nicht passieren, dass ein Ereignis nicht gesehen wird.

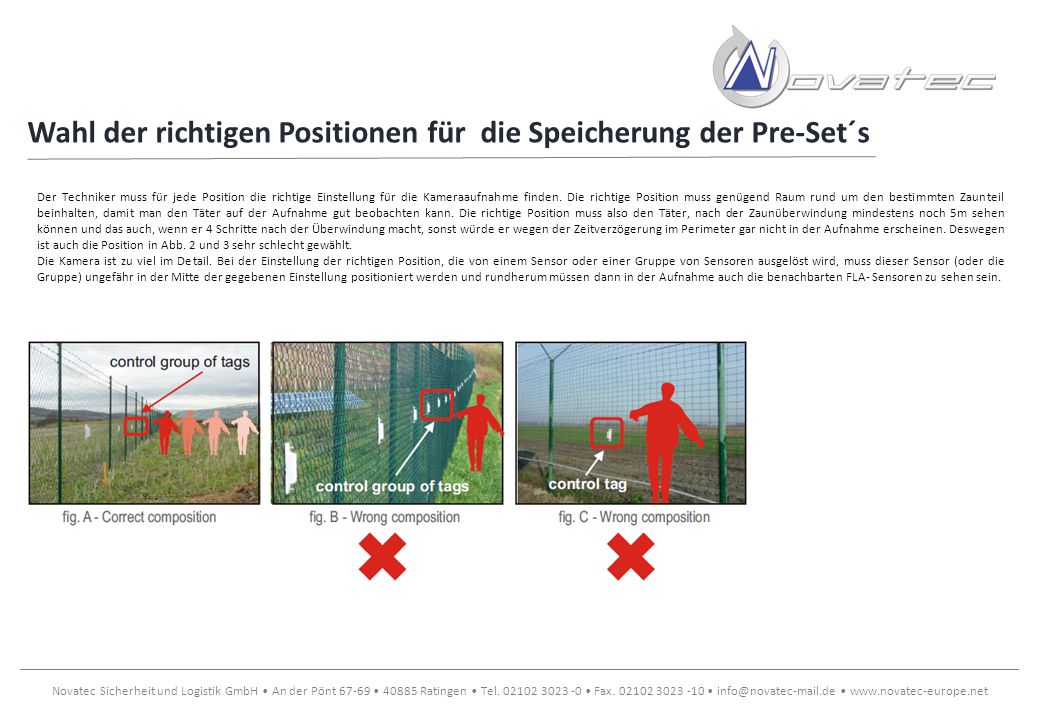

61 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Wahl der richtigen Positionen für die Speicherung der Pre-Set´s Der Techniker muss für jede Position die richtige Einstellung für die Kameraaufnahme finden. Die richtige Position muss genügend Raum rund um den bestimmten Zaunteil beinhalten, damit man den Täter auf der Aufnahme gut beobachten kann. Die richtige Position muss also den Täter, nach der Zaunüberwindung mindestens noch 5m sehen können und das auch, wenn er 4 Schritte nach der Überwindung macht, sonst würde er wegen der Zeitverzögerung im Perimeter gar nicht in der Aufnahme erscheinen. Deswegen ist auch die Position in Abb. 2 und 3 sehr schlecht gewählt. Die Kamera ist zu viel im Detail. Bei der Einstellung der richtigen Position, die von einem Sensor oder einer Gruppe von Sensoren ausgelöst wird, muss dieser Sensor (oder die Gruppe) ungefähr in der Mitte der gegebenen Einstellung positioniert werden und rundherum müssen dann in der Aufnahme auch die benachbarten FLA- Sensoren zu sehen sein.

62 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Die FLU-05-Platine

63 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Die FLM-05-Platine

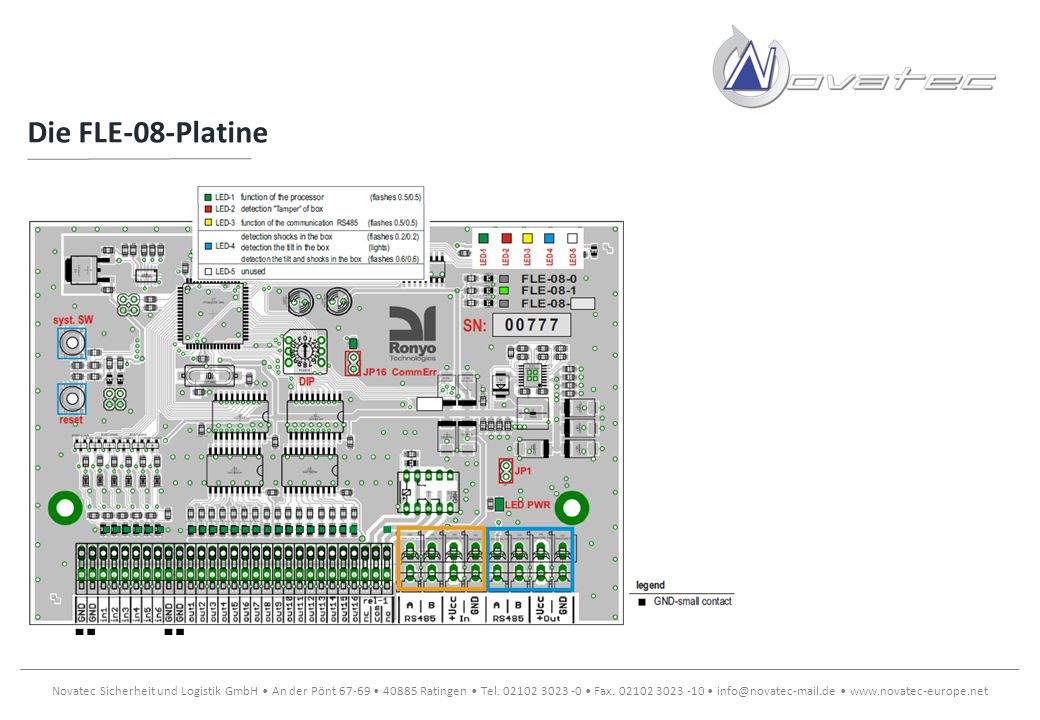

64 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Die FLE-08-Platine

65 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Installation der FLM-05-Einheit auf dem Zaun Die FLM-Überwachungseinheit wird auf die Zaunsäule oder auf das Geflecht gleich zu der Säule mittels des Montageblechs T09 und zweier M4/60-Schrauben installiert. Installation des FLM-Moduls auf das Geflecht kann Fehlalarme in dem FLA-Sensor auflösen. Die Überwachungseinheit wird mindestens in 1-Meter-Höhe über dem Boden positioniert, damit sie im Winter nicht mit Schnee gedeckt wird. Die Leitungskabel werden mit Band fixiert. Bei einem Drahtzaun werden die Überwachungseinheiten direkt auf die Tragsäulen des Zaunes installiert, damit die FLM-Einheiten auch in starkem Wind fix bleiben. Der Abgriff der Erschütterungen würde sonst Fehlalarme nicht nur in den FLM- Modulen, sondern auch in dem FLA-Sensor, der in gleichem Zaunsegment installiert ist, erzeugen.

66 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Montage der FLM-05-Einheit Die Löcher für die Schrauben in dem Gehäuse sind in der Abbildung mit roten Kreisen gekennzeichnet. Für die Installation sollen keine anderen Löcher benutzt werden, damit die die Dichtheit nicht verletzt wird. Durchgänge die nicht für die Kabelzuleitung benutzt werden (in der Abb. gelb markiert), müssen mit der Dichtung Z1 geschlossen werden. Die Antenne muss vertikal positioniert sein. Auf der Seite des Gehäuses ist eine Membrane aus Goretex zu finden, die als wirksames Kondensationshindernis dient und die Korrosion der elektrischen Anlage verhindert. Die Goretexmembrane gleicht den atmosphärischen Druck zwischen der Umgebung und dem Inneren des Gehäuses aus.

67 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Schließen des Gehäuses bei FLU-, FLM- und FLE Im Deckel der FLU-, FLM- und FLE-Module ist auf der inneren Seite eine reflektierende Alufolie. Diese Folie dient als ein Reflexionselement des IR-Sensors, der das richtige Schließen vom Deckel erkennt. Wenn der Deckel irrtümlich um 180% gedreht wird, hört die Alufolie auf die IR-Strahlung zu reflektieren und das System meldet das Ereignis „IR tamper“ als falsch, auch wenn der Deckel zu ist.

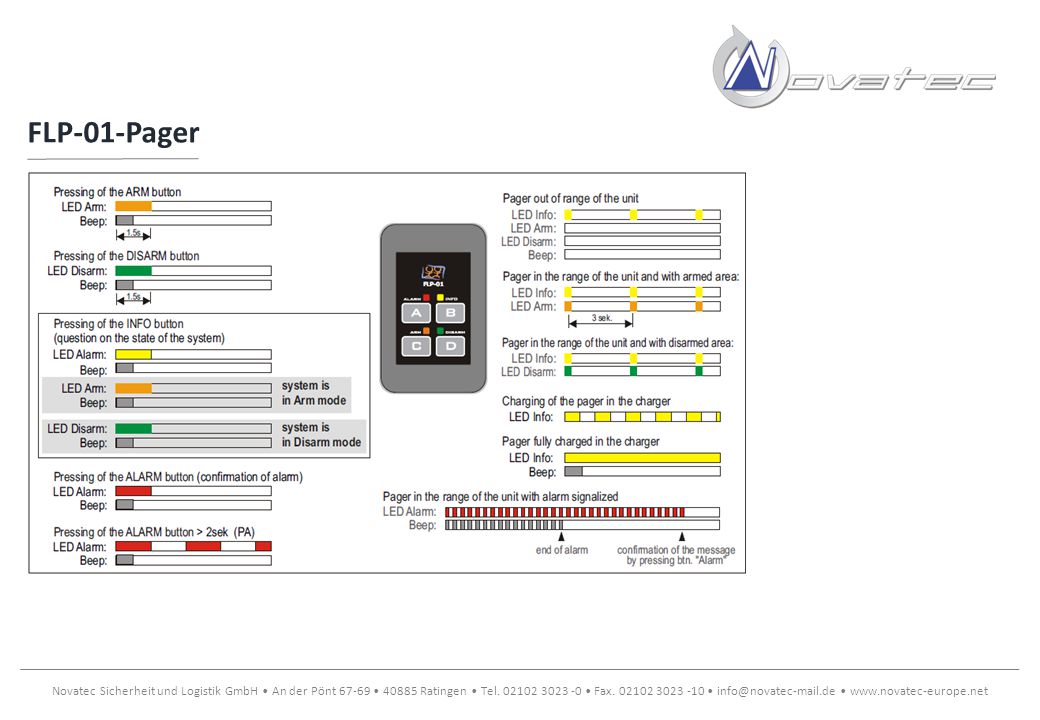

68 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax RFID-Pager FLP Der FLP-Personalpager dient zur Bedienung des Bewachungstandes einer der Sensorsegmente und indiziert den Systemstand. Die Nutzungsdauer des Pagers beim nonstop Betrieb beträgt ca. 24 Stunden. Der Pager wird von einem kontaktlosen induktiven Ladegerät FLX-01 geladen. Die Reichweite der Datenübertragung zwischen dem Pager und der jeweiligen Sensoren kann man individuell einstellen (von 1m bis zu 30m). Betriebstemperatur: -20 ° C / +60 ° C. Maße: 84 * 53 * 16 mm. Einschalten/Ausschalten des Pagers Der Pager wird durch das Drücken des „Info“- Knopfes für 2 Sekunden eingeschaltet. Das Ausschalten wird durch das Drücken desselben Knopfes für 2 Sekunden durchgeführt.

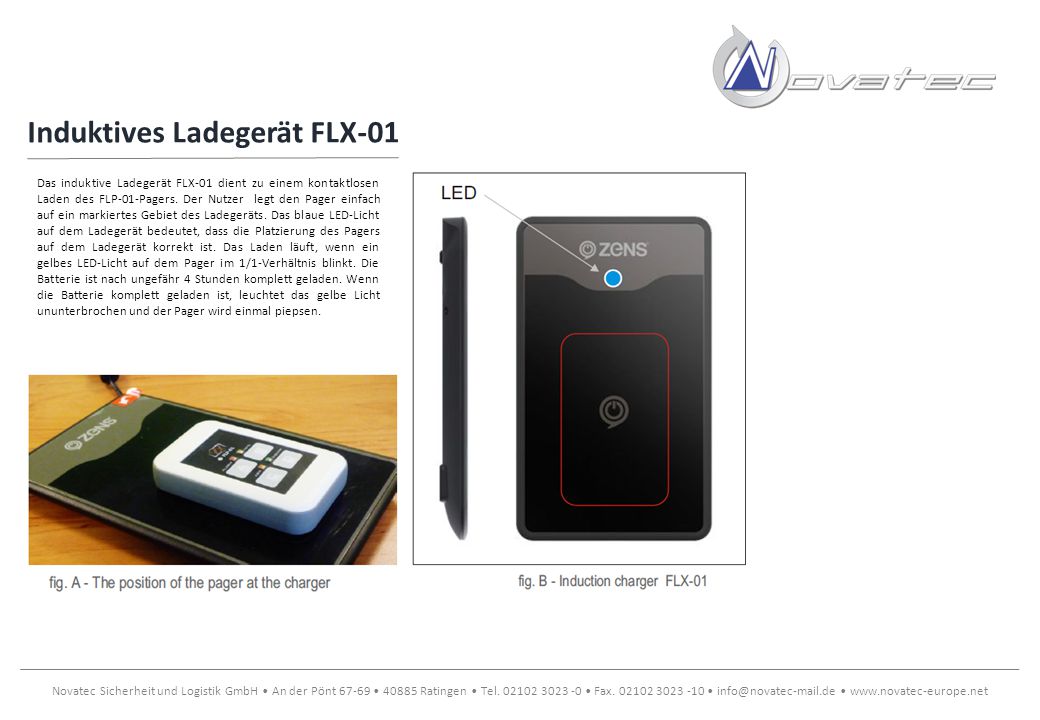

69 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Induktives Ladegerät FLX-01 Das induktive Ladegerät FLX-01 dient zu einem kontaktlosen Laden des FLP-01-Pagers. Der Nutzer legt den Pager einfach auf ein markiertes Gebiet des Ladegeräts. Das blaue LED-Licht auf dem Ladegerät bedeutet, dass die Platzierung des Pagers auf dem Ladegerät korrekt ist. Das Laden läuft, wenn ein gelbes LED-Licht auf dem Pager im 1/1-Verhältnis blinkt. Die Batterie ist nach ungefähr 4 Stunden komplett geladen. Wenn die Batterie komplett geladen ist, leuchtet das gelbe Licht ununterbrochen und der Pager wird einmal piepsen.

70 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax FLP-01-Pager

71 Novatec Sicherheit und Logistik GmbH An der Pönt Ratingen Tel Fax Perimeterabbildung nach der FLA-Sensorinstallation
