1 Berührungsempfindliche Monitore
Einsatz und Technologie

2 Tablet PC Ideal für Präsentation und Visualisierung in Kombination mit einem Beamer

3 PDA Einsatz : Persönlicher Assistent (Organisizer) Navigation Telefon

4 Touchpanel Überwiegend technischer Einsatz. Beispielsweise als Schnittstelle zu einem MCS (Medien Controll System). An der FH Merseburg werden im HS 8 und HS 9 Touchpanels verwendet.

5 Touchscreens Einsatz im technischen Bereich und als Desktopmonitor für multimediale Zwecke.

6 Fünf-Draht-Widerstandstechnologie.
Was passiert bei einer Berührung? 1 Widerstandsfähige Beschichtung 2 Leitende Oberschicht 3 Abstandshalter 4 Resistive Beschichtung 5 Glasscheibe 6 CRT                                Bei Berührung des Bildschirms wird die leitende Beschichtung auf der Innenseite der Deckfolie gegen die Beschichtung der Glasplatte gedrückt, wodurch ein elektrischer Kontakt entsteht. Die erzeugten Spannungssignale repräsentieren analog dazu den Berührungspunkt.

7 IR-Technologie 1 Touch-Aktivierung 2
Opto-Matrix-Rahmen im Einbaurahmen 3 Innen- und Außenkanten des IR-durchlässigen Einbaurahmens 4 Kante des aktiven Anzeigebereichs 5 IR-Lichtraster

8 Die Infrarot-(IR-)Technologie basiert auf der Unterbrechung eines vor dem Bildschirm erzeugten IR-Lichtrasters. Der Touch- oder Opto-Matrix-Rahmen enthält eine Reihe von IR-Dioden (LEDs) und Fototransistoren, die jeweils auf zwei gegenüberliegenden Seiten angebracht sind, um ein Raster aus für das menschliche Auge nicht sichtbarem IR-Licht zu erzeugen. Die Rahmenbaugruppe besteht aus Leiterplatten, auf denen die Opto-Elektronik installiert und hinter einem IR-durchlässigen Einbaurahmen verborgen wird. Der IR-Kontroller aktiviert die LEDs in einer gleichmäßigen Frequenz, um ein Raster aus IR-Lichtstrahlen zu erzeugen. Wenn ein Objekt wie beispielsweise ein Finger das Raster durchdringt, werden die Strahlen unterbrochen. Ein oder mehrere Phototransistoren erkennen das Fehlen von Licht und übertragen ein Signal, das die x- und y-Koordinaten identifiziert.

9 IntelliTouch 1 Klarglasscheibe 2 Luftspalt 3 LCD

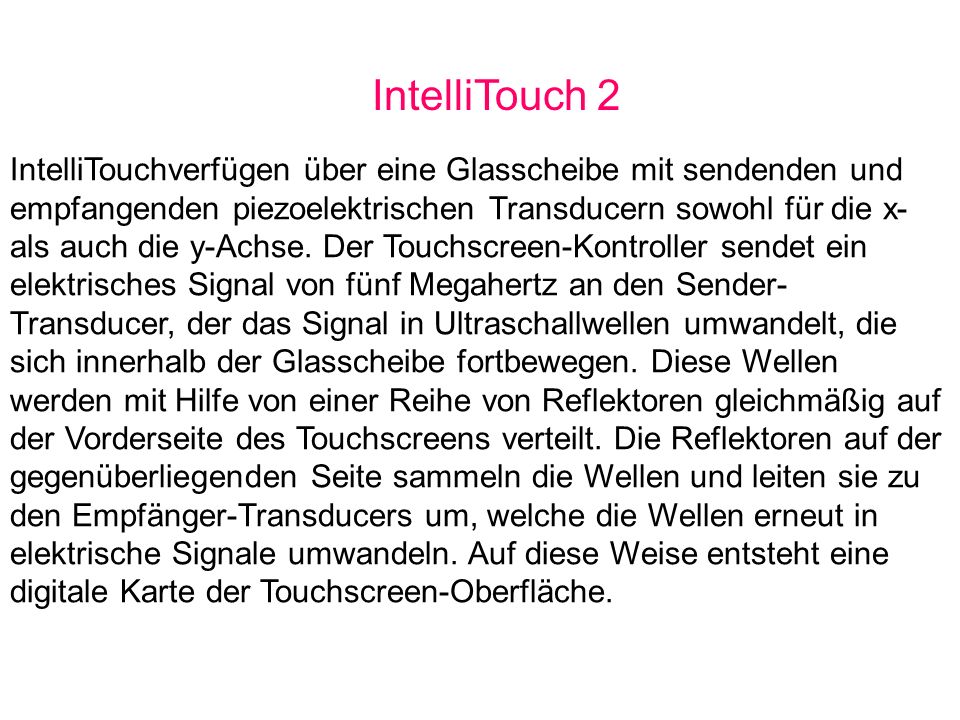

10 IntelliTouch 2 IntelliTouchverfügen über eine Glasscheibe mit sendenden und empfangenden piezoelektrischen Transducern sowohl für die x- als auch die y-Achse. Der Touchscreen-Kontroller sendet ein elektrisches Signal von fünf Megahertz an den Sender-Transducer, der das Signal in Ultraschallwellen umwandelt, die sich innerhalb der Glasscheibe fortbewegen. Diese Wellen werden mit Hilfe von einer Reihe von Reflektoren gleichmäßig auf der Vorderseite des Touchscreens verteilt. Die Reflektoren auf der gegenüberliegenden Seite sammeln die Wellen und leiten sie zu den Empfänger-Transducers um, welche die Wellen erneut in elektrische Signale umwandeln. Auf diese Weise entsteht eine digitale Karte der Touchscreen-Oberfläche.

11 IntelliTouch 3 1 2 Reflektorenstreifen, die außen rings um den Sensor angeordnet sind, verteilen die Ultraschallsignale gleichmäßig auf dem Touchscreen. 3 x-Achse 4 y-Achse Transducers

12 IntelliTouch 4 Wenn Sie den Bildschirm berühren, absorbieren Sie einen Teil der darüber wandernden Wellenenergie. Das empfangene Signal wird dann mit der gespeicherten digitalen Karte verglichen, die Änderung erkannt und eine Koordinate berechnet. Dieser Prozess wird für die x- und y-Achse separat durchgeführt. Durch die Messung der absorbierten Signalmenge wird außerdem eine z-Achse ermittelt. Die digitalen Koordinaten werden anschließend zur Verarbeitung an den Computer übertragen.

13 Auf kapazitive Technik basierend Systeme
Arbeitet mit einer speziellen Folie , die bei Berührung Strom ableitet. Die Position wird durch Elektroden bestimmt

14 Vor und Nachteile Vorteile Einfache und schnelle Eingabe von Kommandos
Vermeidung von Koordinationsproblemen Kein zusätzliches Eingabegerät notwendig Systeme können gegen Vandalismus oder Umwelt geschützt werden. Nachteile Ergonomisch ungünstig Oft verunreinigter Bildschirm Begrenzte Genauigkeit
