1 Herzlich Willkommen Roland Kistler Sales Engineer
Tel (89)

2 Konfiguration SNMP-Adapter

3 Multi-Server Shutdown mit SNMP-Adapter und RCCMD-Client (1/2)
Switch 2. RCCMD SHUTDOWN SNMP-Adapter RCCMD-Server 4 x Server mit RCCMD-Cient Software USV z. B. XANTO S 2000 230V-Netz USV-gesichert 1. Stromausfall 230V-Netz

4 SNMP-Adapter Professional
Multi-Server Shutdown mit SNMP-Adapter und RCCMD-Client (2/2) USV-Anlage mit SNMP-Adapter (hot-swap-fähig). Auf allen Servern wird die RCCMD Software installiert. Siehe Workshop „Netzwerkshutdown“ Standard Lösung für Multi-Server Shutdown! Standard Lösung für Citrix (XEN), Hyper-V, VMware (ESX u. ESXi*) * only commercial ESXi DW7SNMP30 SNMP-Adapter Basic DW5SNMP30 SNMP-Adapter Professional

5 Wechsel des SNMP-Adapters in den Konfigurationsmodus

6 Einstellungen am SNMP-Adapter, Hardware
Stellen Sie beide DIP-Switche auf OFF, siehe rechts. DIP 1 OFF aktiviert die Standard IP-Adresse DIP 2 OFF deaktiviert den DHCP Modus (empfohlen). Stecken Sie den SNMP-Adapter in den Mini-Slot der USV. Zur Erinnerung, der SNMP-Adapter ist hot-swap fähig. Das „Booten“ des SNMP-Adapters dauert ca. 3 Minuten. Verbinden Sie den SNMP-Adapter mit einen PC der temporär für das gleiche IP-Netz konfiguriert ist. z.B. IP-Adresse (Subnet ) Die Verbindung kann über einen kleinen Switch oder Cross-Over Kabel erfolgen. Sie können die Verbindung z.B. über das TCP/IP Utility Ping testen.

7 Sie sollten nun die „Device Status“ Seite des SNMP-Adapter sehen.
Einstellungen am SNMP-Adapter, Hardware Starten Sie Ihren Internet-Browser (Internet Explorer, Firefox, Chrome, etc.) und geben in die Adresszeile ein. Sie sollten nun die „Device Status“ Seite des SNMP-Adapter sehen.

8 Als nächstes erfolgen die Einstellungen für: USV-Modell (Folie 9)
Einstellungen am SNMP-Adapter, Software Als nächstes erfolgen die Einstellungen für: USV-Modell (Folie 9) Netzwerk (Folie 10) Time-Server (Folie 11) Events (Folie 12) Und das Abspeichern der Einstellungen (Folie 13 u. 14). Rot muss, Blau kann Zugangsdaten user = admin password = cs121-snmp

9 Bei jeder Änderung auf „Apply“ drücken
Einstellungen am SNMP-Adapter, Software, USV-Modell Diese Einstellungen nicht ändern! Bei jeder Änderung auf „Apply“ drücken Hinweis: Bei den neuen (schwarzen) XANTO S Modellen, steht am Ende (Mod.12) = Modell 2012

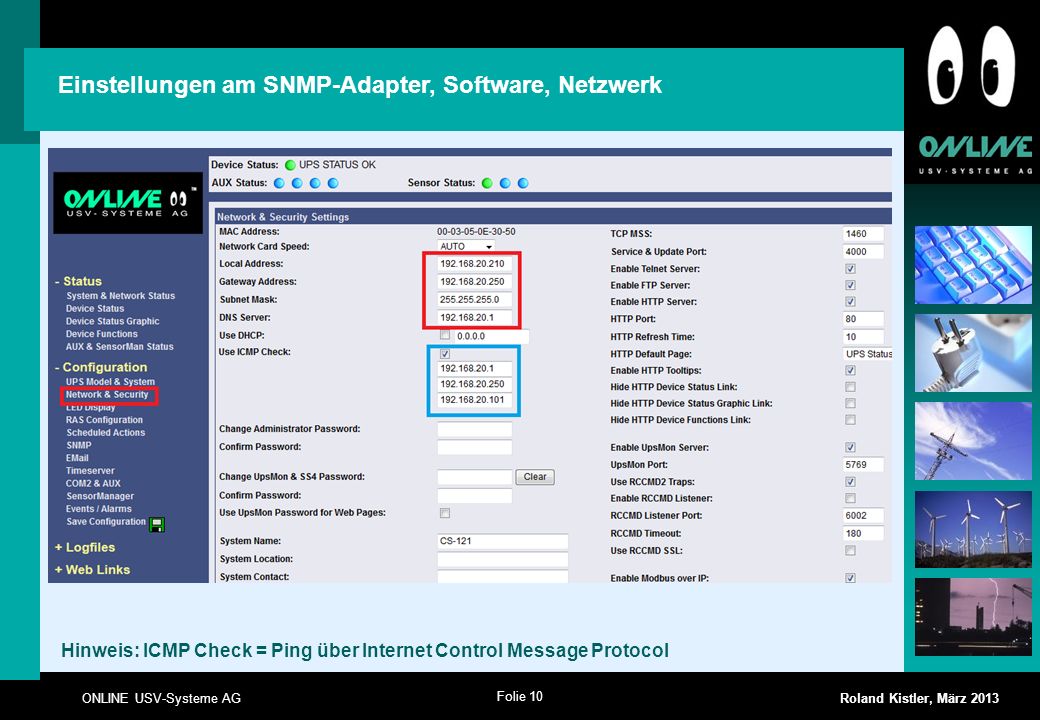

10 Einstellungen am SNMP-Adapter, Software, Netzwerk
Hinweis: ICMP Check = Ping über Internet Control Message Protocol

11 Einstellungen am SNMP-Adapter, Software, Timeserver
Hinweis: Wenn Timeserver nicht eingestellt wird, startet der SNMP-Adapter mit !

12 Einstellungen am SNMP-Adapter, Software, Events
1. 2. 3. 4. Hinweis: Installation des RCCMD Clients ist im Workshop Netzwerkshutdown erklärt.

13 ACHTUNG: Ohne „Save, Exit & Reboot“
Einstellungen am SNMP-Adapter, Software, Speichern ACHTUNG: Ohne „Save, Exit & Reboot“ werden keine Änderungen übernommen!!!!

14 Einstellungen am SNMP-Adapter, Software, Speichern
ACHTUNG: Dieses Fenster nicht schließen, bevor der Zähler auf Null steht. Ansonsten werden die Einstellungen nicht korrekt abgespeichert. => Der SNMP-Adapter kann nicht mehr „booten“. Mit einem Firmware Update kann der SNMP-Adapter wieder in die Werkseinstellung zurück versetzt werden.

15 Wechsel des SNMP-Adapters
in den Betriebsmodus

16 Einstellungen am SNMP-Adapter, Hardware
Ziehen Sie den SNMP-Adapter aus den Mini-Slot der USV-Anlage. Stellen Sie den DIP-Switch 1 auf ON. Stecken Sie den SNMP-Adapter in den Mini-Slot der USV-Anlage. Das „Booten“ des SNMP-Adapters dauert ca. 3 Minuten. Nach erfolgreichen „Booten“ sollte die grüne LED blinken. Verbinden Sie den SNMP-Adapter mit Ihrem Netzwerk. Hinweis: Ihren PC können Sie wieder auf Ihre normale IP-Adresse konfigurieren. Starten Sie Ihren Internet-Browser und geben in der Adresszeile die konfigurierte IP-Adresse ein. Z.B. Sie sollten nun die „Device Status“ Seite des SNMP-Adapter sehen.

17 Weitere Ansichten und Funktionen
des SNMP-Adapters

18 SNMP-Adapter, Status 1/3 FW-Version

19 SNMP-Adapter, Status 2/3

20 SNMP-Adapter, Status 3/3

21 SNMP-Adapter, Logfiles 1/2

22 Ca. 24 Stunden Aufzeichnung
SNMP-Adapter, Logfiles 2/2 Ca. 24 Stunden Aufzeichnung

23 SNMP-Adapter, Web Links 1/2

24 SNMP-Adapter, Web Links 2/2

25 Nächste Workshops und Messen
:00 Uhr Tools SNMP-Adapter :00 Uhr Gebäudemanagement mit USV-Anlagen Messen: Ingram Micro ArchITecture in Neuss Alltron Partner Event in Willisau (Schweiz) XING: https://www.xing.com/net/prib6cf58x/usvexperten/ Oder einfach nach der Gruppe „USV Experten“ suchen
