1 Hive Montage Anleitungen + Bilder

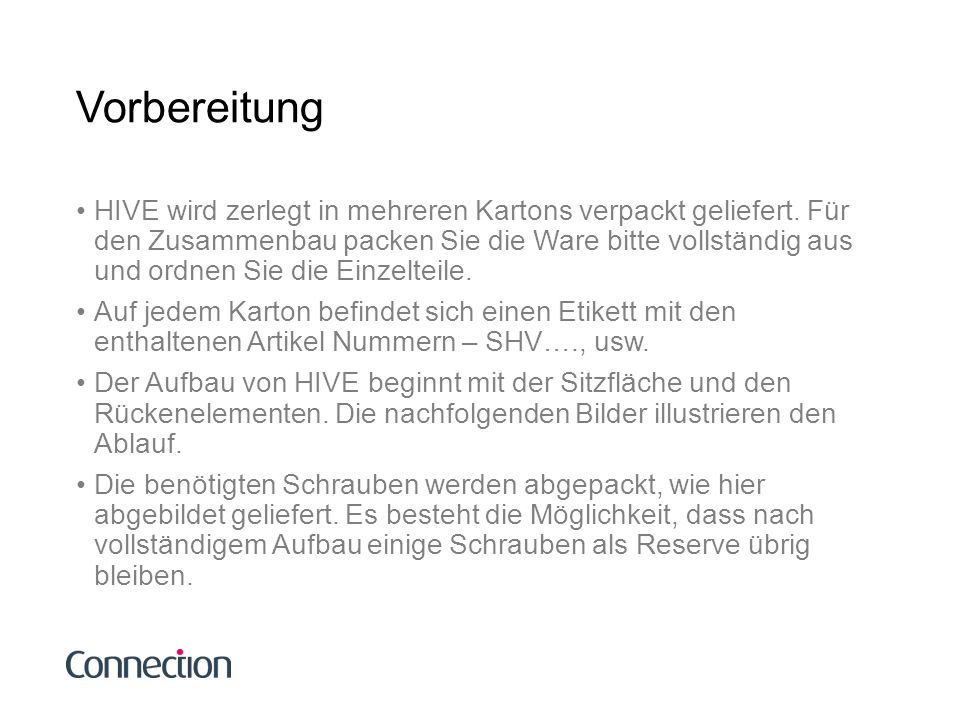

2 Vorbereitung HIVE wird zerlegt in mehreren Kartons verpackt geliefert. Für den Zusammenbau packen Sie die Ware bitte vollständig aus und ordnen Sie die Einzelteile. Auf jedem Karton befindet sich einen Etikett mit den enthaltenen Artikel Nummern – SHV…., usw. Der Aufbau von HIVE beginnt mit der Sitzfläche und den Rückenelementen. Die nachfolgenden Bilder illustrieren den Ablauf. Die benötigten Schrauben werden abgepackt, wie hier abgebildet geliefert. Es besteht die Möglichkeit, dass nach vollständigem Aufbau einige Schrauben als Reserve übrig bleiben.

3 Vorbereitung Die benötigten Schrauben werden abgepackt, wie hier abgebildet geliefert. Es besteht die Möglichkeit, dass nach vollständigem Aufbau einige Schrauben als Reserve übrig bleiben.

4 Gerade Elemente –Aufbau der Sitzbank und der Rückenlehne Rückenlehne umdrehen, und Bodenschienen an der Unterseite mit den M8 Schrauben anbringen.

5 Gerade Elemente –Aufbau der Sitzbank und der Rückenlehne Nachdem beide Bodenschienen angebracht worden sind, Sitzbank entsprechend an den Bodenschienen wieder mit M8 Schrauben fixieren. Dieses Element kann jetzt aufrecht positioniert und beiseite gestellt werden.

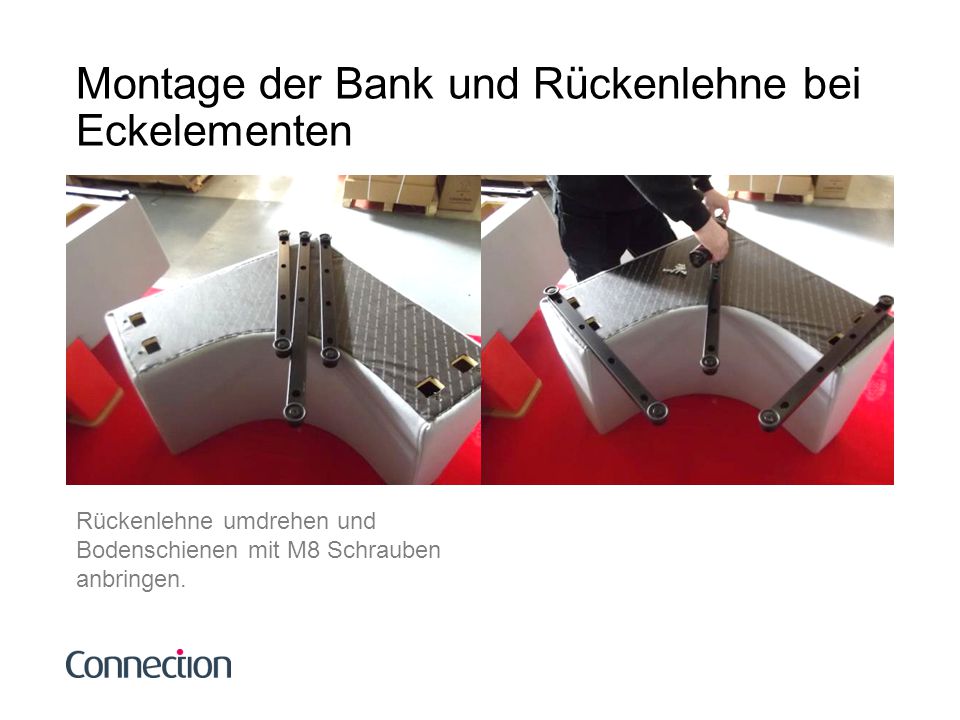

6 Montage der Bank und Rückenlehne bei Eckelementen Rückenlehne umdrehen und Bodenschienen mit M8 Schrauben anbringen.

7 Montage der Bank und Rückenlehne bei Eckelementen Sitzbank nun umdrehen und auch an die Bodenschienen mit M8 Schrauben fixieren. Element umdrehen und beiseite stellen.

8 Verbinden von verschiedenen Elementen Verbindungsklammern unter jedes Element positionieren – entsprechende Ausschnitte sind im Boden jedes Elements vorbereitet. Nächstes Element einrichten und einrasten.

9 Verbinden von verschiedenen Elementen Achten Sie darauf, dass die miteinander verbundenen Elemente an den Sitzflächenkanten ausgerichtet sind, also eine Ebene ergeben. Ist dies nicht der Fall sind die Verbindungsklammern nicht vollständig eingerastet. Die unterste Ebene muss exakt ausgerichtet sein, damit ein reibungsloser Weiterbau möglich ist! Entsprechend so weiterarbeiten bis die Konfiguration komplett ist.

10 Anbringung der Stab-Unterkonstruktion für Rückenlehnen Stab für die Rückenlehnen in den vorbereiteten Ausschnitt einschieben – hier Vorsicht, der Pfeil auf der Schiene muss nach Unten zeigen. Stab kräftig einschieben, bis er einrastet.

11 Anbringung der Stab-Unterkonstruktion für Rückenlehnen Organisationsschiene über die zwei Stäbe und auf die Rückenlehne legen. Wo zwei Organisationsschienen miteinander zu verbinden sind, muss ein 20mm Verbindungsstück eingesetzt werden. Dann von beiden Seiten der Stäben eine ‘U’ förmige Klammer einsetzten, damit alle Teile zueinander passen.

12 Anbringung der Stab-Unterkonstruktion für Rückenlehnen Zuerst alle Teile exakt ausrichten, dann mit einer Schraube und Mutter fixieren.

13 Anbringung der Stab-Unterkonstruktion für Rückenlehnen Am Ende der Elemente, die nicht mehr weiter verbunden werden, sind Endkappen anzubringen. Die zwei Zinken an der Endkappe müssen exakt an dem Stab des Rückenteils ausgerichtet werden.

14 Anbringung der Stab-Unterkonstruktion für Rückenlehnen Wenn Zubehör oder Tischplatten an der Organisationsschiene befestigt werden sollen, sind die dafür notwendigen Fixierungen vorher in die Organisationsschiene zu platzieren. Danach kann die Enkappe montiert werden.

15 Montage von Zubehör und Tischplatten an der Organisationsschiene Wenn Tischplatten an die Organisationsscheine anzubringen sind, muss ein Aufnahmebolzen in das Gegenstück eingeschraubt werden, bevor dieses in die Organisationsschiene eingeschoben wird. Danach können die Bolzen in die vorgebohrten Löcher der Tischplatte eingebracht werden. Achten Sie dabei auf die richtige Positionierung des Exzenterschließers an der Unterseite der Tischplatte.

16 Montage von Zubehör und Tischplatten an der Organisationsschiene Der Bolzen und der Exzenterschließer sind von unten festzudrehen, um die Tischplatte zu fixieren. Durch Drehen des Tellerfusses der Tischsäule kann die Platte entsprechend in die korrekte Höhe gebracht werden.

17 Montage von Aufsatzelementen Die Aufsatzelemente werden über die Stäbe der Rückenlehne nach unten geschoben. Wo mehrere Elemente aufeinander zu montieren sind, sind an den mittleren Elementen Ausschnitte sowohl oben alsauch unten zu sehen. Aufsatzelement einfach nach unten schieben bis es ‘klickt’- dann sitzt das Element korrekt.

18 Montage von Aufsatzelementen Aufsatzelemente und Organisationsschienen entsprechend weiter montieren um die Konfiguration fertig zusammen bauen. Wenn alle Aufsatzelemente montiert sind, dann ist die Konfiguration komplett befestigt und ist nicht mehr zu bewegen.
