1 4.5.20011 Hauptseminar Robot/Computer Vision SS 2001 Active Contours von Andrew Blake und Michael Isard B-Splines Florian Klaschka

2 4.5.2001Florian Klaschka2 Übersicht Anwendungen B-Splines Basisfunktionen –Formeln –Knotenvektor –Eigenschaften –Periodische Basisfunktionen –Mehrfache Knoten Normen, Fläche und Momente

3 4.5.2001Florian Klaschka3 Anwendung: Active Contours

4 4.5.2001Florian Klaschka4 Anwendungen Active Contours 2D-/3D-Modellierung und Design Messwertauswertung, Interpolation Funktionsapproximation

5 4.5.2001Florian Klaschka5 B-Spline Parametrisierte, polynomielle Kurve im R n der Ordnung d Besteht aus polynomiellen Segmenten (engl: spans) der Ordnung d Ordnung d Grad d-1 (gebräuchlich: d=3 oder d=4) Gewichtete Summe von N B Basisfunktionen B n, n = 0, 1,..., N B -1, Gewichte: die N B Stützpunkte q n, n = 0, 1,..., N B -1

6 4.5.2001Florian Klaschka6 B-Spline Beispiel

7 4.5.2001Florian Klaschka7 B-Spline Formel mit Stützpunkten q n =(x n, y n ) T und Basisfunktionen B n (s), n = 0, 1,..., N B -1 definiert für 0 s L

8 4.5.2001Florian Klaschka8 Beispiel: B-Spline-Funktion (R 1 ) Mit Stützpunkten gewichtete Basisfunktionen und B-Spline- Funktion

9 4.5.2001Florian Klaschka9 Basisfunktionen Beispiel (d=3)

10 4.5.2001Florian Klaschka10 Basisfunktionen Bsp. (d=3, N B =4) Weitere Basisfunktionen sind um n verschobene Kopien (im Beispiel, nicht allgemein)

11 4.5.2001Florian Klaschka11 Knotenvektor K Die Berührpunkten der Basisfunktions-Teilstücke heißen Knoten Der Knotenvektor K setzt sich aus diesen Knoten zusammen Im Beispiel: K = (0, 1, 2, 3, 4, 5, 6) T Knotenvektor bestimmt die Form der Basisfunktionen (Im Beispiel: periodisch, uniform) Knotenvektor bestimmt damit auch L

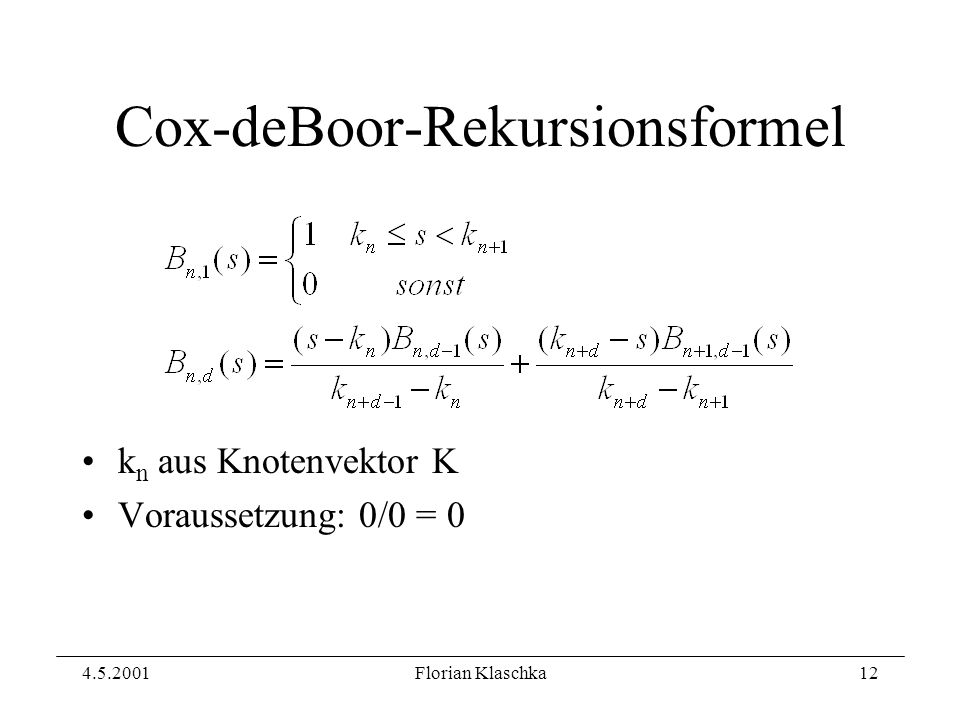

12 4.5.2001Florian Klaschka12 Cox-deBoor-Rekursionsformel k n aus Knotenvektor K Voraussetzung: 0/0 = 0

13 4.5.2001Florian Klaschka13 Basisfunktion B 0,3 (s)

14 4.5.2001Florian Klaschka14 Eigenschaften Die Kurve liegt in der konvexen Hülle des Kontrollpolygons (convex hull property) d-2 stetige Ableitungen (C d-2 ) auf der Kurve maximal d-2 stetige Ableitungen an den Berührpunkten der Teilstücke

15 4.5.2001Florian Klaschka15 Periodische Basis Problem: Summe der Basisfunktionen = 1 gilt nicht über dem ganzen Intervall [0, L]

16 4.5.2001Florian Klaschka16 Periodische Basis Lösung 1: Intervall einschränken auf gültigen Bereich hier: Kontrollpolygon (q 0, q 1,...,q 7 ); Knotenvektor K=(0, 1,..., 10) T ; aber s [2, 8]

17 4.5.2001Florian Klaschka17 Periodische Basis Lösung 2: Basisfunktionen am Ende des verkürzten Intervalls umbrechen

18 4.5.2001Florian Klaschka18 Geschlossene B-Spline-Kurve Umbruch führt zu geschlossener Kurve mit K = (0, 1,..., 8) T, s [0, 8] Entspricht Wiederholung von d-1 Stützpunkten am Anfang oder Ende des Kontrollpolygons

19 4.5.2001Florian Klaschka19 Offene B-Spline-Kurve, Spitzen Wie entstehen offene B-Spline-Kurven (Kurve beginnt im Ersten Stützpunkt und endet im letzten) oder Kurven mit Spitzen in einem Stützpunkt? Zwei Möglichkeiten: –Mehrfache Stützpunkte –Mehrfache Knoten

20 4.5.2001Florian Klaschka20 Mehrfache Stützpunkte Funktioniert, aber: –Lineare Segmente –Falsche Interpretation bei Approximation

21 4.5.2001Florian Klaschka21 Mehrfache Knoten Knoten werden überlagert Aus K=(0,1,2,3,4,5) T wird K=(0,1,2,2,3,4) T L = 5 wird zu L = 4

22 4.5.2001Florian Klaschka22 Spitzen Spitzen in Basisfunktionen erzeugen Spitzen in der Kurve d-3 stetige Ableitungen in der Spitze Allgemein d-m-1 stetige Ableitungen in mehrfachen Knoten mit Multiplizität m

23 4.5.2001Florian Klaschka23 Offene B-Spline-Basis Dreifachknoten am Anfang und Ende der quadratischen Basisfunktionen (d=3) Knotenvektor K=(0,0,0,1,2,3,4,5,5,5); (offen, uniform) L = 5

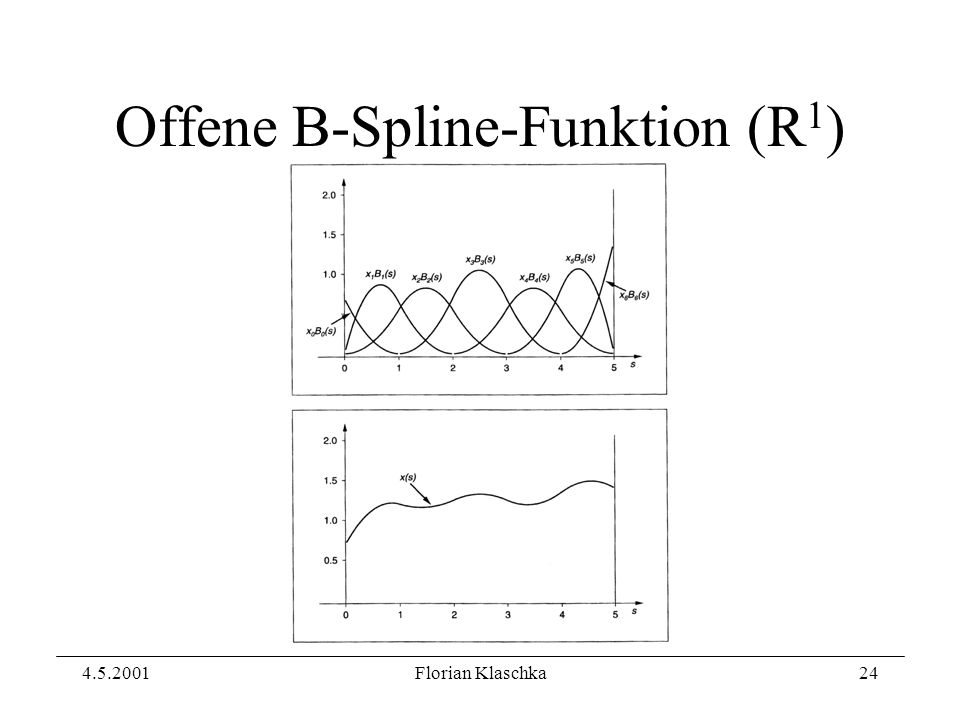

24 4.5.2001Florian Klaschka24 Offene B-Spline-Funktion (R 1 )

25 4.5.2001Florian Klaschka25 Offener B-Spline (R 2 ) Anfangs- und Endpunkt der Kurve fallen mit erstem und letztem Stützpunkt zusammen Ableitung in diesen Punkten abhängig von erstem und letztem Segment des Kontrollpolygons

26 4.5.2001Florian Klaschka26 B-Spline-Funktionen(R 1 ) Summenformel für B-Spline-Kurven: Summenformel für B-Spline-Funktionen:

27 4.5.2001Florian Klaschka27 B-Spline-Funktionen Summenformel als Matrixprodukt: mit Basisvektor: und Kontrollvektor:

28 4.5.2001Florian Klaschka28 Norm und Inneres Produkt für Spline-Funktionen L 2 -Norm ||x|| für Spline-Funktion x(s): Innere Produkt für zwei Funktionen x(s), y(s):

29 4.5.2001Florian Klaschka29 Norm und Inneres Produkt als Matrixprodukt L 2 -Norm für Kontrollvektor: mit metrischer Matrix B: Inneres Produkt:

30 4.5.2001Florian Klaschka30 Anwendung 1 - Inneres Produkt Spline-Approximation durch Methode der kleinsten Quadrate

31 4.5.2001Florian Klaschka31 Anwendung 2 – Inneres Produkt Funktions-Approximation: Diskrete Approximation:

32 4.5.2001Florian Klaschka32 Norm und Inneres Produkt für B-Spline-Kurven Kontrollvektor: Kurve als Matrixprodukt:

33 4.5.2001Florian Klaschka33 Norm und Inneres Produkt für B-Spline-Kurven L 2 -Norm: mit: Inneres Produkt:

34 4.5.2001Florian Klaschka34 Anwendung – L 2 -Norm Unterschied zwischen zwei Kurven ||Q 1 -Q 2 ||

35 4.5.2001Florian Klaschka35 L 2 -Norm vs. Euklidische Norm Euklidische Norm:|r 1 -r 0 |<|r 2 -r 0 | L 2 -Norm:||r 2 -r 0 ||< ||r 1 -r 0 ||

36 4.5.2001Florian Klaschka36 L 2 -Norm und Reparametrisierung Möglichkeiten: –Suche über allen Parametrisierungen –Anderer Abstandsbegriff (später im Buch)

37 4.5.2001Florian Klaschka37 Fläche und Momente für geschlossenen B-Splines Momente: –Fläche –Schwerpunkt –Trägheit Grobe Unterscheidung von Objekten Initialisierung Verfolgung von Objekten

38 4.5.2001Florian Klaschka38 Schwerpunkt Einfach, aber nicht invariant gegenüber Reparametrisierungen: Invariant, aber nicht in Q berechenbar:

39 4.5.2001Florian Klaschka39 Momente Fläche: Schwerpunkt: Trägheit:

40 4.5.2001Florian Klaschka40 Beispiel

41 4.5.2001Florian Klaschka41 Literatur zu Splines (Active Contours) David F. Rogers, J. Alan Adams, Mathematical Elements for Computer Graphics, 1990, McGraw-Hill Gerald Farin, Curves and surfaces for computer aided geometric design, 1993, Acad. Press

42 4.5.2001Florian Klaschka42 The End
