Seileckverfahren Addieren von Kräften Seileckverfahren Addieren von Kräften Zuerst zeichnet man den Lageplan!

Ähnliche Präsentationen


Präsentation zum Thema: "Seileckverfahren Addieren von Kräften Seileckverfahren Addieren von Kräften Zuerst zeichnet man den Lageplan!"—  Präsentation transkript:

1

2 Seileckverfahren Addieren von Kräften

3 Seileckverfahren Addieren von Kräften Zuerst zeichnet man den Lageplan!

4 Seileckverfahren Addieren von Kräften Die wichtigste Information des Lageplans ist die Lage der Wirkungslinien der Kräfte.

5 Seileckverfahren Addieren von Kräften Nun werden die Kräfte im Krafteck addiert! F1F1 F3F3 F2F2 F4F4 F4F4 F3F3 F1F1 F2F2

6 Seileckverfahren Addieren von Kräften Der resultierende Vektor beginnt am Anfang der ersten Kraft und endet an der Spitze der letzten Kraft.

7 Seileckverfahren Addieren von Kräften Die Größe des Vektors und die Neigung ist nun bekannt. Die Lage der Wirkungslinie wird mit Hilfe des Seilecks ermittelt.

8 Seileckverfahren Addieren von Kräften Dazu wählt man zunächst einen Pol an beliebiger Stelle.

9 Seileckverfahren Addieren von Kräften Jetzt verbindet man die Enden der Vektoren mit dem Pol.

10 Seileckverfahren Addieren von Kräften Auf der Wirkungslinie der ersten Kraft wird nun ein Punkt gewählt.

11 Seileckverfahren Addieren von Kräften Dahin werden die zur ersten Kraft gehörenden Polstrahlen parallel verschoben.

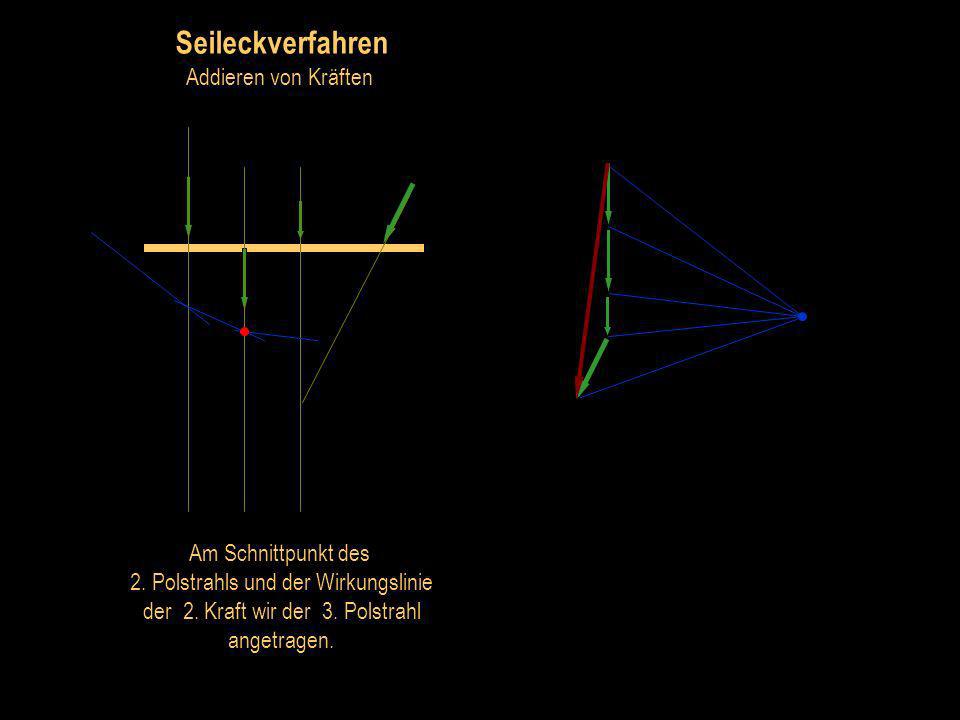

12 Seileckverfahren Addieren von Kräften Am Schnittpunkt des 2. Polstrahls und der Wirkungslinie der 2. Kraft wir der 3. Polstrahl angetragen.

13 Seileckverfahren Addieren von Kräften Genau so verfährt man mit den übrigen Polstrahlen.

14 Seileckverfahren Addieren von Kräften Zur resultierenden Kraft gehören der 1. und der letzte Polstrahl.

15 Seileckverfahren Addieren von Kräften Am Schnittpunkt dieser beiden Polstrahlen liegt die Wirkungslinie der resultierenden Kraft.

16 Seileckverfahren Addieren von Kräften Und nun noch einmal von Anfang an!!!

17 Seileckverfahren Addieren von Kräften Lageplan

18 Seileckverfahren Addieren von Kräften Krafteck

19 Seileckverfahren Addieren von Kräften Polplan

20 Seileckverfahren Addieren von Kräften Seileck

21 Seileckverfahren Addieren von Kräften Schnittpunkt

22 Seileckverfahren Addieren von Kräften Resultierende

23 once again
