1 Bremsreparatur hinten rechts1 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Juni 2007 www.buttelmann.de www.buttelmann.de

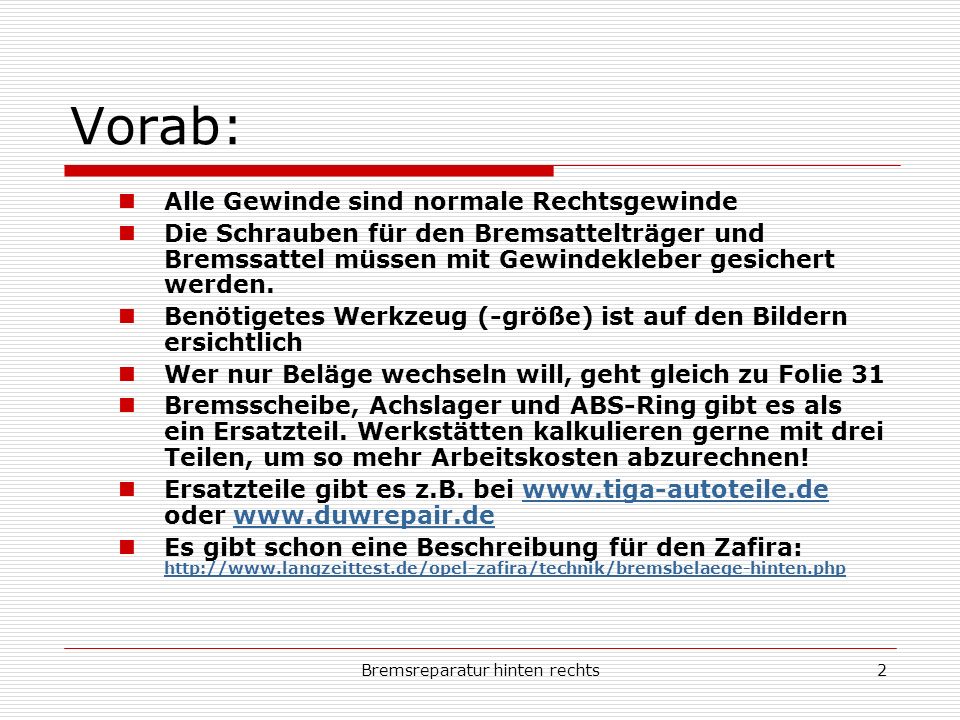

2 Bremsreparatur hinten rechts2 Vorab: Alle Gewinde sind normale Rechtsgewinde Die Schrauben für den Bremsattelträger und Bremssattel müssen mit Gewindekleber gesichert werden. Benötigetes Werkzeug (-größe) ist auf den Bildern ersichtlich Wer nur Beläge wechseln will, geht gleich zu Folie 31 Bremsscheibe, Achslager und ABS-Ring gibt es als ein Ersatzteil. Werkstätten kalkulieren gerne mit drei Teilen, um so mehr Arbeitskosten abzurechnen! Ersatzteile gibt es z.B. bei www.tiga-autoteile.de oder www.duwrepair.dewww.tiga-autoteile.dewww.duwrepair.de Es gibt schon eine Beschreibung für den Zafira: http://www.langzeittest.de/opel-zafira/technik/bremsbelaege-hinten.php http://www.langzeittest.de/opel-zafira/technik/bremsbelaege-hinten.php

3 Bremsreparatur hinten rechts3 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Wer hat, kann die Nabenmutter mit einer 1,4 Zoll Nuß lösen. Ich habe eine 36mm Nuß benutzt und eine ¾ Zoll Erweiterung (gibt es im Fachhandel, z.B. bei www.lerbs.de).www.lerbs.de

4 Bremsreparatur hinten rechts4 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Ein paar informelle Messungen zur Orientierung. Das Zahnrad auf der Innenseite der Bremsscheibe ist übrigens der sog. ABS Ring

5 Bremsreparatur hinten rechts5 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Die Dicke der neuen Scheibe ist ca. 12mm.

6 Bremsreparatur hinten rechts6 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Das Werkzeug:

7 Bremsreparatur hinten rechts7 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Die Größe der benötigten Stecknüsse:

8 Bremsreparatur hinten rechts8 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Explosionszeichnung der Bremsscheibe

9 Bremsreparatur hinten rechts9 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de So sehen neue Bremssattel aus (oben für die linke Seite, unten für rechts).

10 Bremsreparatur hinten rechts10 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de So sehen 3,5 Jahre alte Bremssattel aus (äähm ja…links der rechte Sattel und rechts der linke) Man beachte den kunstvoll gedrehten Bremsschlauch!

11 Bremsreparatur hinten rechts11 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Nun gehts los: Handbremse lösen, das Auto aufbocken und sichern! Zuerst mit einem Schraubendreher die Staubkappe von der Nabe entfernen. Darunter sieht man das Lager mit der Nabenmutter drauf.

12 Bremsreparatur hinten rechts12 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Ich tausche die Bremsscheibe und muß deshlab den Bremssattel/-träger lösen. Frei nach dem Motto von hinten durchs Auge…

13 Bremsreparatur hinten rechts13 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de So sieht der Werkzeugan- satz aus. Es gibt übrigens einen Bremssattel und ein Bremssattel- träger!

14 Bremsreparatur hinten rechts14 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Nach dem lösen der zwei Bremssattel- trägerschrauben, den Bremssattel mit Gefühl von der Scheibe hebeln. Das geht mehr oder weniger schwer, je nach Abnutzung und Rostansatz.

15 Bremsreparatur hinten rechts15 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Das Handbremsseil muß auch noch gelöst werden. Hier tut es ein kleiner Schraubendreher zum Wegdrücken der Widerhaken.

16 Bremsreparatur hinten rechts16 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Wenn das Hebeln nichts hilft, dann z.B. mit einem Hammerstiel den Bremssattel weiter lockern.

17 Bremsreparatur hinten rechts17 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Endlich! Der Bremsschlauch bleibt übrigens dran!

18 Bremsreparatur hinten rechts18 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Wurde Zeit:

19 Bremsreparatur hinten rechts19 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Der Belag war weg:

20 Bremsreparatur hinten rechts20 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Vorbereitung zum lösen der Radnabenmutter: Als Hebel diente ein alter Zaunpfahl.

21 Bremsreparatur hinten rechts21 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Nahaufnahme: Ich benutzte für die 36mm Nuß eine Teleskopstange von ATU, die zum Reifenwechsel dient. Auf der Stange muß noch eine ¾ Zoll Erweiterung für die Nuß.

22 Bremsreparatur hinten rechts22 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Die Bremsscheibe läßt sich nun komplett mit dem kleinen Finger von der Nabe schieben (wirklich!).

23 Bremsreparatur hinten rechts23 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Neu/alt:

24 Bremsreparatur hinten rechts24 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Was ist denn das?

25 Bremsreparatur hinten rechts25 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Das ist der ABS Sensor. Wie man sieht hält er den IKEA Imbus magnetisch fest.

26 Bremsreparatur hinten rechts26 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Die neue Bremsscheibe noch mit Verdünnung oder Aceton reinigen. Und die Radnabenmutter handwarm anziehen.

27 Bremsreparatur hinten rechts27 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Bremssattel/- täger wieder ranschrauben. Paßt!

28 Bremsreparatur hinten rechts28 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Nabenmutter mit Drehmoment- schlüssel anschrauben.

29 Bremsreparatur hinten rechts29 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de 280nm

30 Bremsreparatur hinten rechts30 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Neue Beläge:

31 Bremsreparatur hinten rechts31 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Zum tauschen der Beläge muß der Bremssattel abgeschraubt werden. 13mm Nuß und 15mm Maulschlüssel.

32 Bremsreparatur hinten rechts32 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Obere Schraube ist gelöst:

33 Bremsreparatur hinten rechts33 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Es gibt zwei Führungsstifte pro Bremssattel

34 Bremsreparatur hinten rechts34 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Der Bremssattel: Wie geht der Bremskolben denn wieder rein? Drücken geht nicht…..

35 Bremsreparatur hinten rechts35 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Naja erstmal die neuen Beläge positionieren und testen.

36 Bremsreparatur hinten rechts36 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Losen Rost mit Bürste entfernen und die Gleitflächen der Beläge auf dem Bremssattelträger mit Kupferpaste behandeln

37 Bremsreparatur hinten rechts37 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Im Motorraum den Bremsflüssig- keitsbehälter öffnen. Darunter was legen, falls beim Reindrehen des Bremskolbens etwas überläuft!

38 Bremsreparatur hinten rechts38 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Den Bremskolben mit einer Schraubzwinge vorspannen. Mit einer Zange im Uhrzeigersinn drehen, dadurch bewegt sich der Kolben wieder zurück in den Zylinder.

39 Bremsreparatur hinten rechts39 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de Bremssattel wieder montieren. Dabei den Bremsschlauch mit der kunstvollen Schleife beachten!

40 Bremsreparatur hinten rechts40 Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www.buttelmann.de ENDE: Sieht ganz gut aus. Es fehlen noch die Staubkappe und der Reifen.
