LINK-PIPE Inc. LINK-PIPE® Vergusshülse Installations Prozess

Ähnliche Präsentationen


Präsentation zum Thema: "LINK-PIPE Inc. LINK-PIPE® Vergusshülse Installations Prozess"—  Präsentation transkript:

1 LINK-PIPE Inc. LINK-PIPE® Vergusshülse Installations Prozess
Set-up and Cutting LINK-PIPE® Vergusshülse Installations Prozess LINK-PIPE Inc. 2-27 West Beaver Creek Road Richmond Hill, Ontario Canada L4B 1M8 Tel: Fax: Link-Pipe Deutschland Zeilring 40.7 65817 Eppstein Tel.: 08/22/2008 U.S. Patent No. 5,351,720 Lembit Maimets, P.E.

2 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Saugfähige Gummidichtung Die Vergusshülse besteht aus 3 Komponenten Edelstahlhülse Enddichtungen 08/22/2008 Lembit Maimets, P.E.

3 LINK-PIPE® Vergusshülse

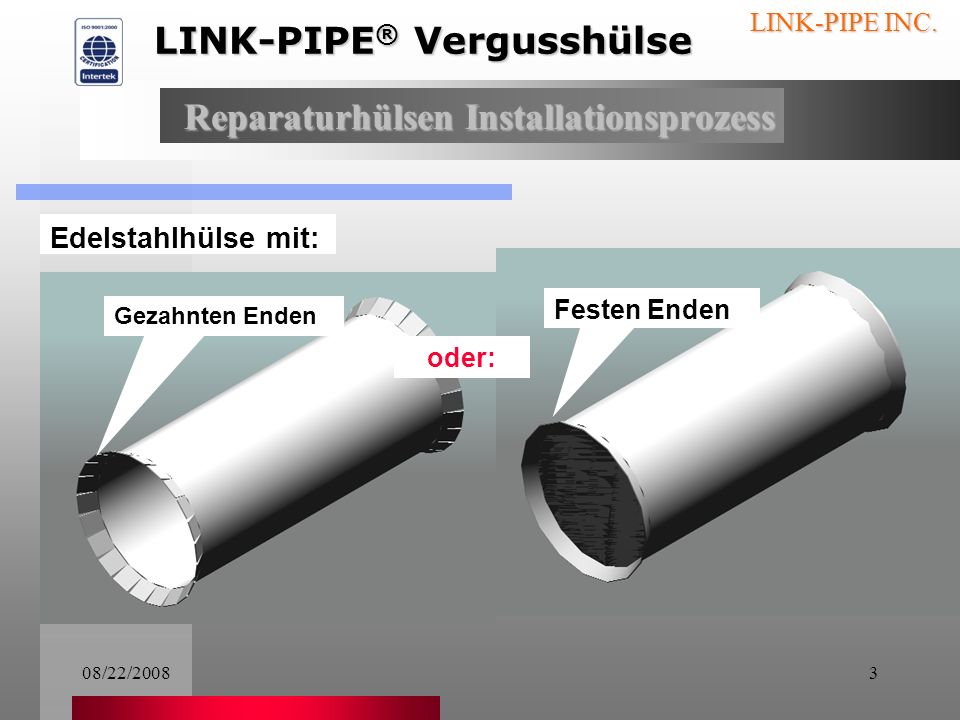

Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Edelstahlhülse mit: Festen Enden Gezahnten Enden oder: 08/22/2008 Lembit Maimets, P.E.

4 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Eine Reparaturhülse wird in einem Paket geliefert, das alle, für die Reparatur notwendige Teile, enthält, inklusive der richtigen Menge an Dichtungsmittel. Vor Installation sollten auf jeden Fall die im Paket enthaltenen Installations-ratschläge gelesen werden 08/22/2008 Lembit Maimets, P.E.

5 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 1: Der Transporteinschub wird in die Hülse geschoben 08/22/2008 Lembit Maimets, P.E.

6 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 2: Als erstes wird die „Verguss- masse“ unter die Überlap- pung der die Hülse umge- bende Dichtung eingearbeitet.   08/22/2008 Lembit Maimets, P.E.

7 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 3: Danach werden Gummibänder darüber gezogen damit die Überlappung sicher hält, wenn die Hülse durch das Rohr an die beschädigte Stelle trans- portiert wird. 08/22/2008 Lembit Maimets, P.E.

8 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 4: Die Vergussmasse“ wird in den Rest der Dichtung eingearbeitet. Dies muss gleichmäßig geschehen, wobei die „Vergussmasse“ leicht von der Dichtung aufgenommen wird. Geschieht diese nicht sorg-fältig und gleichmäßig, können leere Stellen bleiben und die Ab-dichtung schlägt fehl. Anmerkung: Die gesamte mitgelieferte Vergussmasse“ sollte aufgebraucht werden. Für eine bessere Abdichtung sollten auch die weißen Enddichtungen damit eingestrichen werden. 08/22/2008 Lembit Maimets, P.E.

9 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 5 Die Hülse wird auf dem Transporteinschub zentriert, wobei das Label in der Hülse nach oben schauen sollte. Dann wird der Transport- einschub leicht aufgepumpt um die Hülse darauf fest-zuhalten 08/22/2008 Lembit Maimets, P.E.

10 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 6 Das Videoüberwachungs-system (CCTV) wird oft mit dem Kabel des Transport-einschubes verbunden und in das beschädigte Rohr eingebracht. Damit kann der Weg der Hülse sehr gut verfolgt werden. 08/22/2008 Lembit Maimets, P.E.

11 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Kamerakabel Transporteinschub- und Kamerakabel Schritt 7 Die Kamera wird in den Einstiegsschacht eingeführt Schritt 8 Als nächstes folgt die Reparaturhülse. 08/22/2008 Lembit Maimets, P.E.

12 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Druckluft und Transportkabel Schritt 9 Am Ende des Einstiegs- schachtes werden Kamera und Hülse entgegenge-nommen und in das Rohr eingesetzt. Anmerkung: Bei 23 Grad C und Kontakt mit Wasser beginnt die „Verguss-masse“ nach ca. 20 Minuten mit der Dichtung zu reagieren und härtet aus. 08/22/2008 Lembit Maimets, P.E.

13 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 10 Die Hülse wird an die zu reparierende Stelle gebracht Schritt 11 Über den Kameramonitor kann die gesamte Instal- lation verfolgt werden 08/22/2008 Lembit Maimets, P.E.

14 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 12 Die Reparaturhülse erreicht die beschädigte Stelle. Um die Hülse zu installieren wird der Transporteinschub mit 10-15 Psi über dem „Kallibrie- rungsdruck“ aufgepumpt. Anmerkung: Der Kalibrierungsdruck ist der Druck, der gebraucht wird um die Reparaturhülse an der Rohrwand anliegen zu lassen. 08/22/2008 Lembit Maimets, P.E.

15 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 13 Dann wird der Druck abgelassen und mit der Kamera überprüft, ob alle Arretierungen eingerastet sind Anmerkung: Wenn einige Arre- tierungen nicht eingerastet sind wird der Transporteinschub noch einmal unter das Ende der Hülse, an dem die Arretierungen nicht eingerastet sind, geschoben und mit 5 Psi mehr Druck die Installation wiederholt Wichtig: Die Reparaturhülse sollte auf jeden Fall installiert sein bevor die Aushärtung beginnt. 08/22/2008 Lembit Maimets, P.E.

16 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Reparaturhülsen Installationsprozess Schritt 14 Qualitätskontrolle nach Installation Das Projekt ist erfolgreich abgeschlossen wenn: Alle mitgelieferte „Verguss- masse“ aufgebraucht ist Alle beschädigten Stellen des Rohres/Kanals mit Hülsen versehen sind Alle Arretierungen der Hülse eingerastet sind 08/22/2008 Lembit Maimets, P.E.

17 LINK-PIPE® Vergusshülse

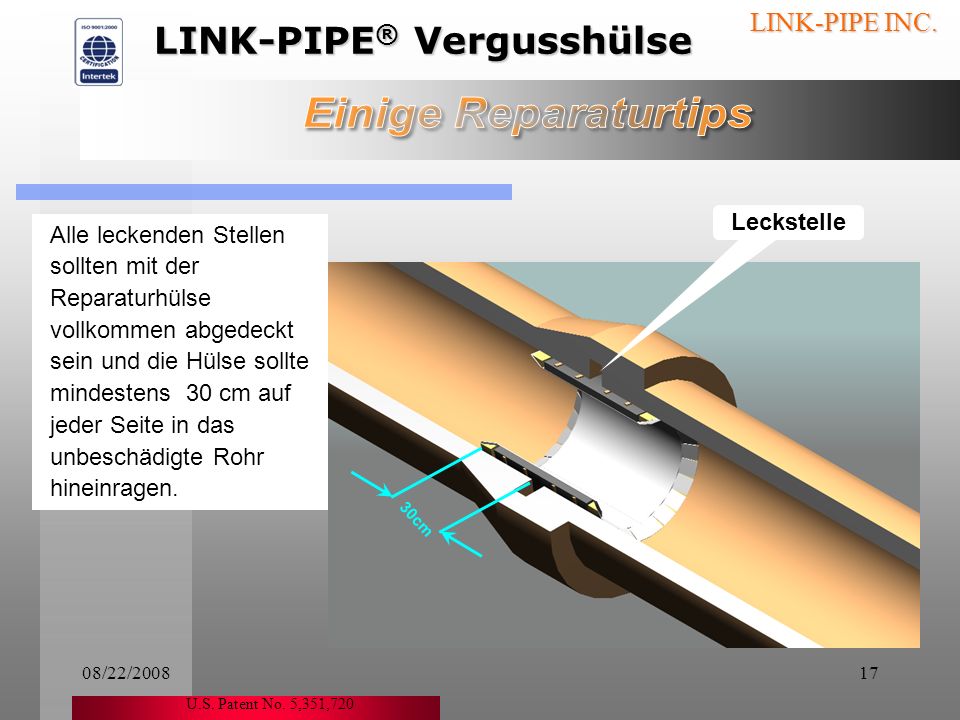

Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Einige Reparaturtips Leckstelle Alle leckenden Stellen sollten mit der Reparaturhülse vollkommen abgedeckt sein und die Hülse sollte mindestens 30 cm auf jeder Seite in das unbeschädigte Rohr hineinragen. 30cm 08/22/2008 U.S. Patent No. 5,351,720 Lembit Maimets, P.E.

18 LINK-PIPE® Vergusshülse

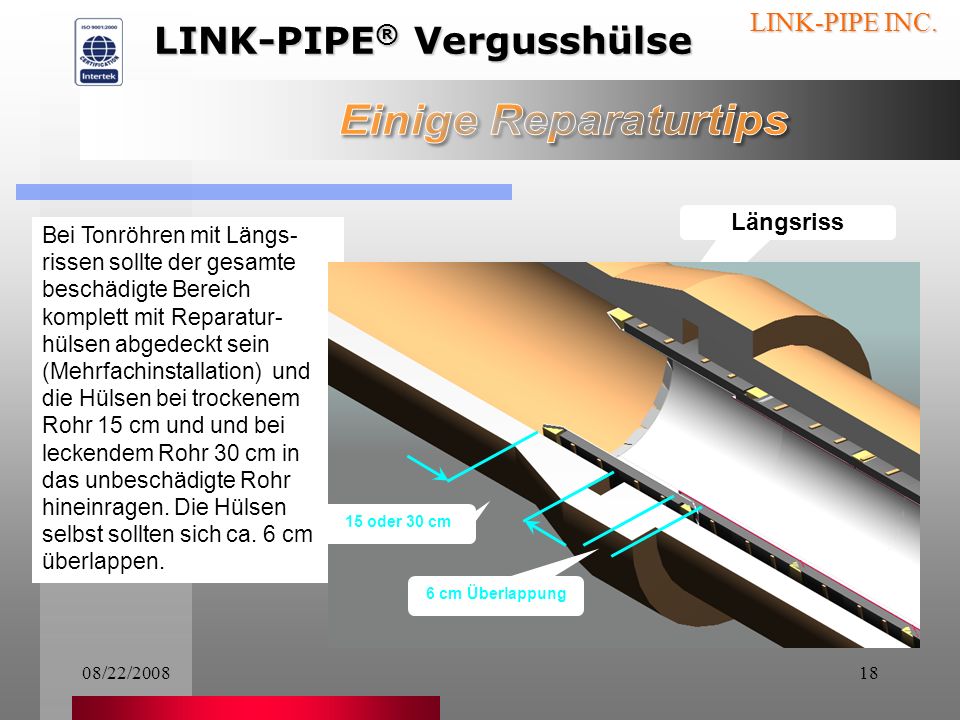

Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Einige Reparaturtips Längsriss Bei Tonröhren mit Längs-rissen sollte der gesamte beschädigte Bereich komplett mit Reparatur-hülsen abgedeckt sein (Mehrfachinstallation) und die Hülsen bei trockenem Rohr 15 cm und und bei leckendem Rohr 30 cm in das unbeschädigte Rohr hineinragen. Die Hülsen selbst sollten sich ca. 6 cm überlappen. 15 oder 30 cm 6 cm Überlappung 08/22/2008 Lembit Maimets, P.E.

19 LINK-PIPE® Vergusshülse
Set-up and Cutting LINK-PIPE® Vergusshülse LINK-PIPE INC. Einige Reparaturtips Jeder diagonale oder radiale Riss oder Löcher in jeder Art von Rohr sollten durch die Reparaturhülse voll abgedeckt sein und die Hülsen mindestens 15 cm in das unbeschädigte Rohr hineinragen 15cm Radialriss 15cm Diagonalriss Ende der Präsentation 08/22/2008 Lembit Maimets, P.E.
