DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.991 SpV Desktop Video Donnerstag, den 1.7.1999 Jörg Westbomke

Ähnliche Präsentationen


Präsentation zum Thema: "DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.991 SpV Desktop Video Donnerstag, den 1.7.1999 Jörg Westbomke"—  Präsentation transkript:

1

2 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.991 SpV Desktop Video Donnerstag, den 1.7.1999 Jörg Westbomke Westbomke@ls1.cs.uni-dortmund.de

3 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.992 Übersicht der Vorlesungsstunde DVD –Technische Grundlagen –Speicherkapazität –DVD-Video Bild Ton –DVD-Features Mehrsprachigkeit Untertitel Ländercodes –Vorführung

4 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.993 Übersicht der Vorlesungsstunde II Streaming-Technologie –Begriffsdefinition –Technische Grundlagen –RTSP/RTP/RTCP –Anwendungen RealVideo Quicktime 4

5 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.994 DVD (Digital Versatile Disc)

6 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.995 Digital Versatile Disc (DVD) Optisches Speichermedium Nachfolger der Compact Disc (CD) 12cm/8cm - Scheibe / 1,2 mm Stärke Hohe Datendichte (bis zu 17GB) 2-seitige Bespielbarkeit geeignet zur Speicherung von digitalem Video

7 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.996 DVD - Technische Grundlagen CD: Ein-seitiges, Ein-schichtiges Verfahren bis zu 650MB Speicherkapazität Laser mit 780 nm Wellenlänge DVD: Zwei-seitiges, Zwei-schichtiges Verfahren bis zu 17 GB Speicherkapazität Laser mit 635 bzw. 650 nm Wellenlänge

8 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.997 DVD - Technische Grundlagen II CD-ROMDVD-5 DVD-Verbesserung gegenüber CD-ROM Pit-Mindestlänge0,83 µm 0,4 µm Faktor 2,08 Pit-Höchstlänge3,05 - 3,56 µm1,87 µm Abstand zwischen den Tracks 1,6 µm 0,74 µm Faktor 2,16 Datenbereich 86,0 cm 2 87,6 cm 2 Faktor 1,02 DVD: effizientere Channel Bit Modulation Faktor 1,06 DVD: effizientere Fehlerkorrektur Faktor 1,32 DVD: kleinerer Sektor-Overhead Faktor 1,06 ========= insgesamt Faktor 7

9 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.998 SpezifikationSeitenEbenenKapazität (GB) Videospielzeit (h) SpezifikationSeitenEbenenKapazität (GB) Videospielzeit (h) DVD-5 1 1 4,7 > 2 DVD-9 1 2 8,5 4 DVD-10 2 1 9,4 4.5 ( DVD-14 2 1/2 13,2 ) DVD-18 2 2 17 > 8 DVD - Speicherkapazität

10 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.999 DVD - Single Layer Prinzip Abtastverfahren, wie bei der herkömmlichen CD

11 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9910 DVD - Dual Layer Prinzip Erste Informationsschicht ist lichtdurchlässig Dual-Fokus Laser Second Layer: –minimale Pit-Länge 0,44 anstatt 0,40 µm –maximale Pit-Länge 2,13 anstatt 1,87 µm –Abstände zwischen den Pits sind größer => geringere Datenkapazität der 2. Schicht

12 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9911 DVD - Speicherkapazität II

13 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9912 DVD - Spezifikationen Book ADVD-ROM August 96 Book BDVD-Video Book BDVD-Video Book CDVD-Audio Book DDVD-R (write-once) April 97 Book EDVD-RAM (rewriteable)

14 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9913 DVD - Video Format: MPEG-2 mit konstanter oder variabler Kompressionsrate Maximale Datenrate: 9.8 Mbps (3.5 Mbps durchschnitllich, 28:1) Bildformate: PAL (720x576, 704x576, 352x576, 352x288) NTSC (720x480, 704x480, 352x480, 352x240) Seitenverhältnis:4:3, 16:9 Bildwiederholrate:PAL 25 Bilder/s NTSC 30 Bilder/s

15 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9914 DVD - Bildformate Abtastung in voller Breite Abtastung im Letterbox Abtastung im Pan & Scan und Höhe : Verfahren : Verfahren : Nach der Filmabtastung und der elektronischen Speicherung (anamorph) 16:9 Bild- material 4:3 Bild- material

16 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9915 Darstellung auf 4:3 TV 4:3 TV-Vollbild mit 432 4:3 TV-Vollbild mit 432 4:3 TV-Vollbild mit 576 aktiven Bildzeilen aktivenBildzeilen aktiven Bildzeilen Darstellung auf 16:9 TV 16:9 TV-Breitbild mit maximal 16:9 TV-Breitbild mit 433 Zeilen 16:9 TV-Breitbild mit 576 Zeilen möglichen 576 Zeilen bietet bietet ein Bild ohne Störende bietet maximale Bildschärfe jedoch beste Bildschärfe schwarze Streifen, jedoch nur mit mit schwarzen Streifen am linken weniger aktiven Bildzeilen und und rechten Bildrand. damit geringerer Schärfe. Filmausschnitt aus "Eine Frage der Ehre" auf DVD von Columbia Tristar Home Video

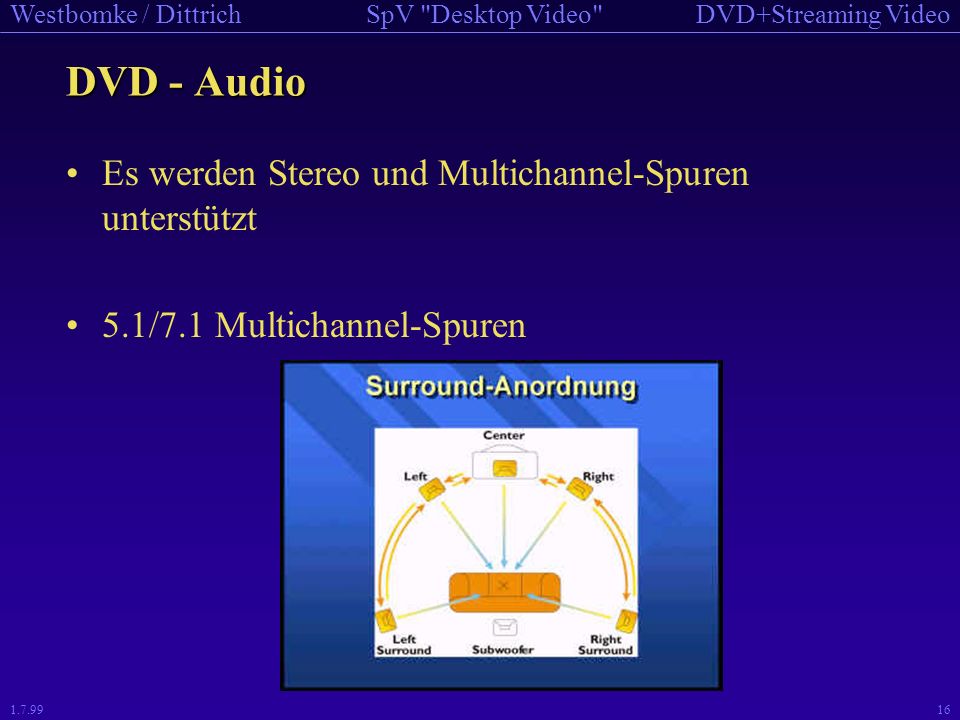

17 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9916 DVD - Audio Es werden Stereo und Multichannel-Spuren unterstützt 5.1/7.1 Multichannel-Spuren

18 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9917 DVD - Audio II Bis zu 8 Audio-Spuren pro Track primäre Formate: Dolby Digital, MPEG-2 und lineare PCM zusätzliche Formate: DTS, SDDS NTSC-DVD: mind. eine Dolby Digital oder PCM Spur, restliche Spuren beliebiges Format PAL-DVD: mind. eine MPEG oder PCM Spur, restliche Spuren beliebiges Format Bitrate: 32 kbps bis 6.144 Mbps (384 kbps typisch)

19 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9918 DVD - Audioformate Dolby-Digital (AC-3)Dolby-Digital (AC-3) –Entwickelt von Dolby Laboratories –komprimiertes PCM-Verfahren mit 48kHz / 20bit –5.1 Multichannel-Signal –Bitrate: 64 bis 448 kbps (384 kbps typisch) –Frequenzgang: 3 Hz - 20 kHz (5 Hauptkanäle) 3 Hz - 120 Hz (Baßspur)

20 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9919 DVD - Audioformate MPEG AudioMPEG Audio –PCM-Verfahren mit 48kHz / 16bit –Bitrate: 64 bis 912 kbps (384 kbps typisch) –MPEG-1 Layer II, MPEG-2 (BC) –Es werden bis zu 8 Kanäle unterstützt (Stereo bis 7.1 Multichannel) Zwei Kanäle werden MPEG kodiert, die weiteren 6 Kanäle werden als Enhancement in das MPEG-Signal hineinkodiert.

21 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9920 DVD - Features Mehrsprachigkeit Untertitel Ländercodes Kameraperspektiven Kindersicherung (Parental Control) Kopierschutz

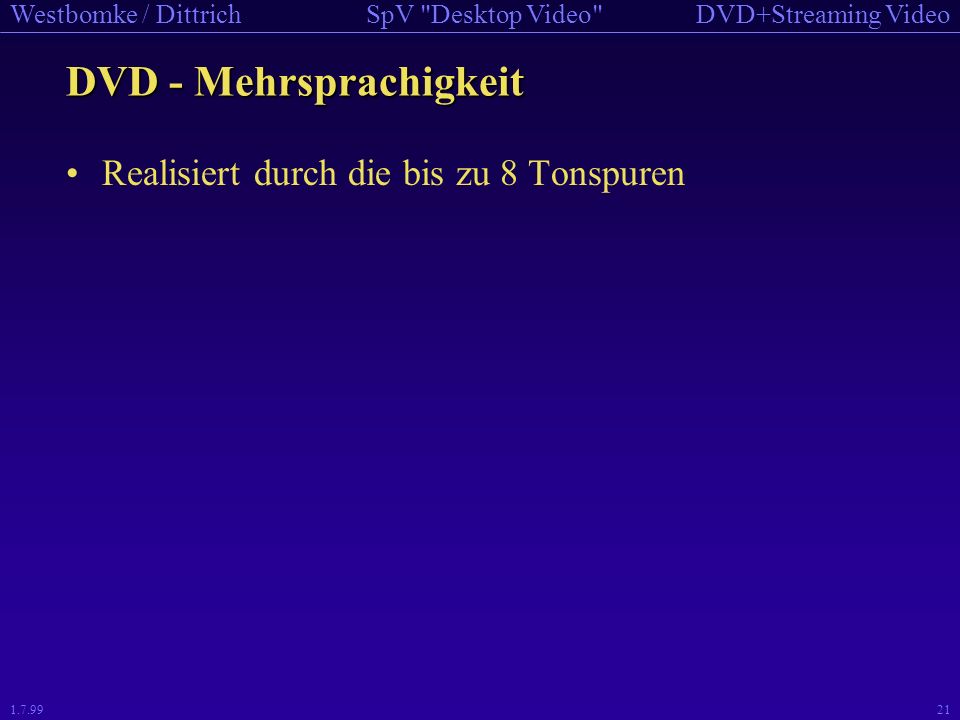

22 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9921 DVD - Mehrsprachigkeit Realisiert durch die bis zu 8 Tonspuren

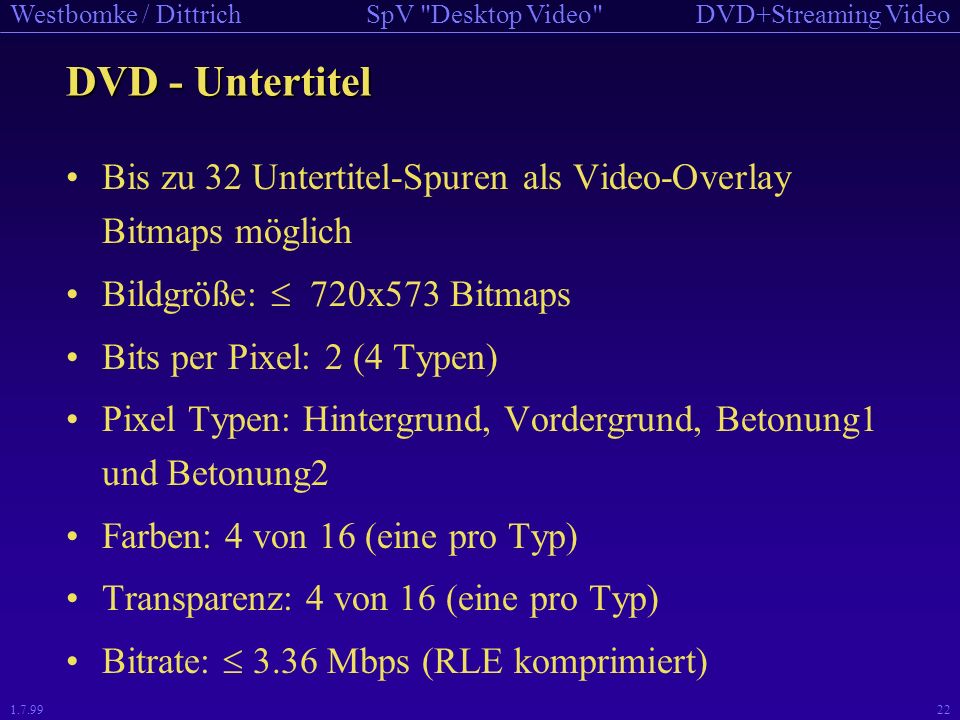

23 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9922 DVD - Untertitel Bis zu 32 Untertitel-Spuren als Video-Overlay Bitmaps möglich Bildgröße: 720x573 Bitmaps Bits per Pixel: 2 (4 Typen) Pixel Typen: Hintergrund, Vordergrund, Betonung1 und Betonung2 Farben: 4 von 16 (eine pro Typ) Transparenz: 4 von 16 (eine pro Typ) Bitrate: 3.36 Mbps (RLE komprimiert)

24 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9923 DVD - Ländercodes Einteilung der Welt in 6+1 Zonen Zonenkennung der DVD und des Players müssen übereinstimmen. Kennung 0 erlaubt das Abspielen der DVD auf allen Playern. Zone 1: Kanada, USA und Puerto Rico Zone 2: Europa, Japan,Südafrika, Türkei, und Mittlerer Osten Zone 3: Ostasien, Hong Kong und Südostasien Zone 4: Australien, Karibik, Mittel- und Südamerika und Neuseeland Zone 5: Afrika, Indien, Mongolei, Pakistian, Nordkorea und Rusland Zone 6: China und Tibet

25 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9924 DVD - Kameraperspektiven Kodierung der verschiedenen Kameraperspektiven als interleaved Videoblöcke –Gleiche Blocklänge –Gleiche Audiospur Perspektive 1 Perspektive 2 Perspektive 3

26 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9925 DVD - Kindersicherung Durch Motion Picture Association of America (MPAA) festgelegte 8 Sicherheitsstufen. Player spielen nur die DVDs, die mind. die gleiche Sicherheitsstufe haben wie die des Players. Sicherheitsstufe am Player einstellbar. Beschränkung kann sich auf die ganze DVD, oder nur auf einzelne Szenen beziehen

27 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9926 DVD - Kopierschutz Analoger Kopierschutz (Macro Vision) –Automatic Gain Control Zusätzliche Pulse im vertikalen Synchronisationssignal stören die automatische Aussteuerung des VCR –Farbrauschen Zusätzliche Farbsignale stören die Bildverarbeitung des VCR Copy Generation Management –Digitaler Standard bisher noch nicht spezifiziert –Im analogen Fall sind in Zeile 21 des NTSC-Bildes Informationen enthalten, ob das Video kopiert werden darf oder nicht.

28 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9927 DVD - Kopierschutz II Content Scrambling –Die Sektoren der DVD werden zufällig vertauscht und können nur durch Kenntnis des Schlüssel in die richtige Reihenfolge gebracht werden. –Der Schlüssel steht an einer versteckten Stelle der DVD und kann von DVD-Brennern nicht geschrieben werden. –Kopien der DVD sind damit unbrauchbar, da sie nicht den Schlüssel enthalten.

29 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9928 DVD - Präsentation Navigationsfunktionen –Play- Fast Forward-Fast Reverse –Pause- Standbild-Sprung zu Timecode Interaktivität –Menü- Szenenanwahl- Auswahl der Tonspur –Untertitel- Zusatzinfos MPEG-II (verschiedene Kompressionsraten) –Bildmaterial von der DVD-Demystified

30 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9929 Streaming Video

31 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9930 Übersicht der Vorlesungsstunde II Streaming-Technologie –Begriffsdefinition –Technische Grundlagen –Protokolle (RTSP/RTP/RTCP) –Anwendungen RealVideo Quicktime 4

32 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9931 Begriffsdefinition StreamingStreaming Video (allgemein) –Netzwerkorientierte Übermittlung von Videodaten –Sobald Daten vorliegen werden diese abgespielt StreamingStreaming Video (speziell) –Interaktive Kontrolle des Datenstroms –QoS-Eigenschaften Bandwidth-Negotiation

33 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9932 Technische Grundlagen Paketorientierte Netzwerke (Internet) –Client-Server-Architektur –Point-to-Point Verbindungen –Zerlegung der zu übertragenden Daten in Pakete –Abfolge der Pakete = Stream

34 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9933 Technische Grundlagen II Übertragungsmodi –Point-to-Point (Unicast) –Multicast –Broadcast

35 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9934 Realtime Streaming Protocol (RTSP) Genormt: RFC 2326 (April 1998) Framework für die Übertragung von Audio/Video- Daten Protokoll der Anwendungsschicht Setzt auf Protokolle der Transportschicht auf (zumeist RTP)

36 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9935 RTSP II Textorientierte Client Server Kommunikation Eine Session besteht aus einer Menge von Frage- Antwort Nachrichten

37 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9936 RTSP - Verwendete Nachrichten method direction object requirement DESCRIBE C->S P,S recommended ANNOUNCE C->S, S->C P,S optional GET_PARAMETER C->S, S->C P,S optional OPTIONS C->S, S->C P,S required (S->C: optional) PAUSE C->S P,S recommended PLAY C->S P,S required RECORD C->S P,S optional REDIRECT S->C P,S optional SETUP C->S S required SET_PARAMETER C->S, S->C P,S optional TEARDOWN C->S P,S required

38 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9937 RTSP III - Beispielsitzung Beispiel: Media on Demand (Unicast)Beispiel: Media on Demand (Unicast) Client C fordert einen Film an. Die Sitzungsbeschreibung liegt auf dem Webserver W. Die Audiospur kommt vom Medienserver A (audio.example.com), die Videospur vom Medienserver V (video.example.com). C->W: GET /twister.sdp HTTP/1.1 Host: www.example.com Accept: application/sdp W->C: HTTP/1.0 200 OK Content-Type: application/sdp v=0 o=- 2890844526 2890842807 IN IP4 192.16.24.202 s=RTSP Session m=audio 0 RTP/AVP 0 a=control:rtsp://audio.example.com/twister/audio.en m=video 0 RTP/AVP 31 a=control:rtsp://video.example.com/twister/video

39 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9938 RTSP III - Beispielsitzung II C->A: SETUP rtsp://audio.example.com/twister/audio.en RTSP/1.0 CSeq: 1 Transport: RTP/AVP/UDP;unicast;client_port=3056-3057 A->C: RTSP/1.0 200 OK CSeq: 1 Session: 12345678 Transport: RTP/AVP/UDP;unicast;client_port=3056-3057; server_port=5000-5001 C->V: SETUP rtsp://video.example.com/twister/video RTSP/1.0 CSeq: 1 Transport: RTP/AVP/UDP;unicast;client_port=3058-3059 V->C: RTSP/1.0 200 OK CSeq: 1 Session: 23456789 Transport: RTP/AVP/UDP;unicast;client_port=3058-3059; server_port=5002-5003

40 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9939 RTSP III - Beispielsitzung III C->V: PLAY rtsp://video.example.com/twister/video RTSP/1.0 CSeq: 2 Session: 23456789 Range: smpte=0:10:00- V->C: RTSP/1.0 200 OK CSeq: 2 Session: 23456789 Range: smpte=0:10:00-0:20:00 RTP-Info: url=rtsp://video.example.com/twister/video; seq=12312232;rtptime=78712811 C->A: PLAY rtsp://audio.example.com/twister/audio.en RTSP/1.0 CSeq: 2 Session: 12345678 Range: smpte=0:10:00-

41 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9940 RTSP III - Beispielsitzung IV A->C: RTSP/1.0 200 OK CSeq: 2 Session: 12345678 Range: smpte=0:10:00-0:20:00 RTP-Info: url=rtsp://audio.example.com/twister/audio.en; seq=876655;rtptime=1032181 C->A: TEARDOWN rtsp://audio.example.com/twister/audio.en RTSP/1.0 CSeq: 3 Session: 12345678 A->C: RTSP/1.0 200 OK CSeq: 3 C->V: TEARDOWN rtsp://video.example.com/twister/video RTSP/1.0 CSeq: 3 Session: 23456789 V->C: RTSP/1.0 200 OK CSeq: 3

42 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9941 Realtime Transport Protokoll (RTP) Festgelegt durch RFC 1889 Übertragungsstandard für Daten mit Echtzeit Eigenschaften –Z. B. Audio- / Videodaten Stetzt zumeist auf UDP als Netzwerkprotokoll auf Unterstützt Multicast

43 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9942 Realtime Transport Protokoll II Übersichtsgrafik

44 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9943 RTP-Paketformat RTP Header M=Marker PT=Payload type SSRC=Synchronization Source ID CSRC=Contributing Sources ID

45 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9944 RTP Control Protokoll (RTCP) Periodisches Versenden von Kontrollpaketen an alle Teilnehmer einer RTP-Sitzung Rückmeldung der erzielten Dienstqualität (QoS) Identifikation der Sitzungteilnehmer (CNAME) Sitzungskontrolle Schätzung der Paketumlaufzeit und Datensynchronisation

46 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9945 RTCP - Pakettypen SR: Sender report –Empfangs- und Sendestatistiken von aktiven Sendern RR: Receiver report –Empfangsstatistiken von nicht aktiven Sendern SDES: Source description items –Metainformationen des Teilnehmers BYE: Verlassen einer RTP Sitzung APP: Applikationsspezifische Funktionen

47 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9946 RTCP - SR-report

48 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9947 RTCP - SR-report II Auswertung des Sender reports: –Evtl. Reduktion der Übertragungsrate –Empfänger können Empfangsprobleme als lokal, regional oder global erkennen –Monitoring der RTP-Sitzung ist möglich, ohne RTP- Pakete zu betrachten

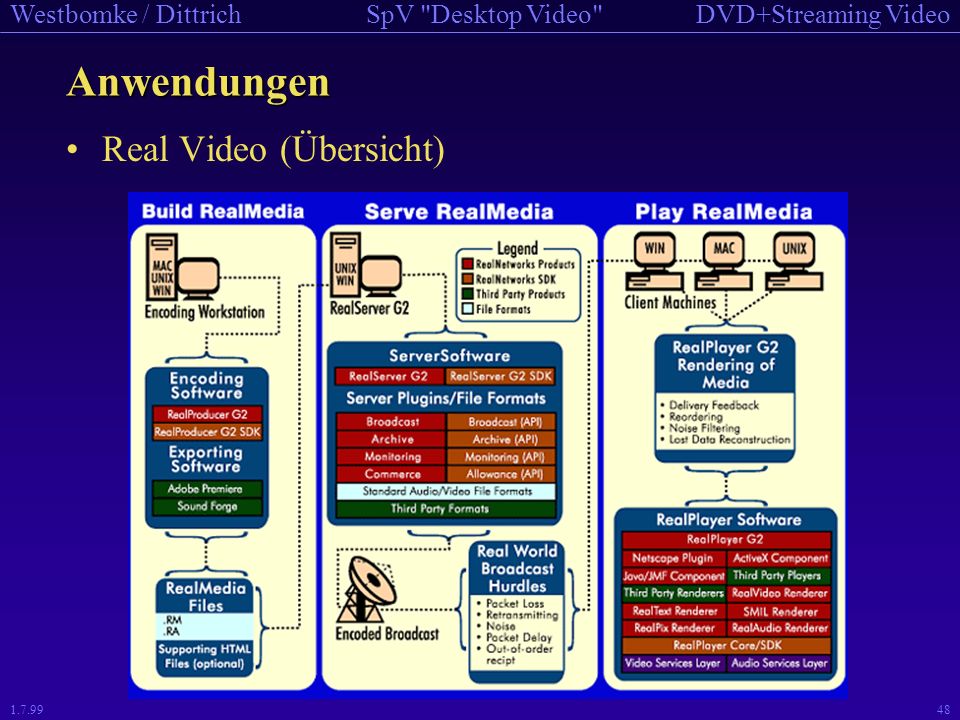

49 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9948 Anwendungen Real Video (Übersicht)

50 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9949 Real Video Player G2 (Vorführung) Starten des Real Players G2 Anwahl von CNN aus den Channels Navigation durch das Material von CNN

51 DVD+Streaming VideoSpV "Desktop Video"Westbomke / Dittrich 1.7.9950 Quicktime 4 Player (Vorführung) Starten von Netscape Communicator http://www.apple.com/quicktime/showcase/live/index.html Anwahl der Fox News im Quicktime Player Anhalten/fortsetzen des Videostroms Zurück zu Netscape Betrachten von The Weather Channel/Daily Weather Animation eingebettet in den Browser
