1 Montageanleitungen DucoSlide Slimframe 5/80 Ellips 100 Ellips

2 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 EXPLODED VIEW 12/12/2014 2

3 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 Profil oben und unten (40 x 80) Nummer: P14027-10 Schnittmaß: Rahmenmaß - 10mm Anzahl: 2 Abdeckplatte Slimframe 5/80 Nummer: G0100682 Anzahl: 0 oder 4 Profil 5/80 gestanzt LINKS Nummer: T15144-10 Schnittmaß: siehe Excel Berechnungsblatt Anzahl: 1 Profil 5/80 gestanzt RECHTS Nummer: T15144-15 Schnittmaß: siehe Excel Berechnungsblatt Anzahl: 1 Lamelle Ellips 100 Nummer: P11543-10 Schnittmaß: siehe Seite 10 Anzahl: der Rahmenhöhe abhängig. Gewindeschneidende Senkkopfschraube M6x30mm DIN7500 Nummer: G0000113 Anzahl: 4 pro Lamelle +4 pro Profil oben und unten 12/12/2014 3 KOMPONENTEN

4 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 Aufhängebügel für Laufschiene oben 30/47/3 & 30/60/3 Nummer: G0013031 Bohrschraube: DIN7504-M-Ø4.8x16-A2 Bolkopf Ph 2 Anzahl: 8 Stück Nummer: G0000227 (Befestigung der Aufhängebügel) Punktführung Nummer: G0100700 Bohrschraube: DIN7504-O-Ø3.9x19-A2 Senkkopf Ph 2 Nummer: G0100528 (Befestigung der Punktführung) 12/12/2014 4 KOMPONENTEN

5 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 Bohrkaliber Laufschiene oben Nummer:K0001737 Lehre slimframe 5/80 Ellips 100 Nummer: K0001725 Bohrkaliber Laufschiene unten für G0100700 auf195mm Nummer:K0001735 Bohrkaliber slimframe 5/80 Nummer: K0001726 Aufhängebügel für Laufschiene oben 31/33/2 Nummer: G0013080 12/12/2014 5 KOMPONENTEN

6 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 1. Sägeliste a) Sägen Sie das Profil oben P14027-10 auf 2x die Länge. (Sägelänge = Rahmenbreite –(2x5mm)) 12/12/2014 6 MONTAGEVORBEREITUNG b) Sägen Sie alle Lamellen auf gleiche Länge gemäß der Stückliste. (gleiche Länge wie das Profil oben)

7 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 12/12/2014 7 2. Rahmenprofile schneiden (2 Stück je Paneel) a)Nehmen Sie die gestanzten Profile (T15144-15 und T15144-10) b)Stellen Sie die Lehre unten auf den Profilaußenenden c)Prüfen Sie den Mindestabstand durch das Loch (Profil sichtbar durch das Loch) d)Stellen Sie das Profil mit der Lehre gegen den Anschlag der Sägemaschine e)Sägen Sie das Profil auf “maat zaagmal” f)Entfernen Sie die Lehre und drehen sie das Profil um 180° damit, dass die Seite wo die Lehre war, jetzt unter dem Sägeblatt liegt; g)Sägen Sie das Profil auf “maat totaal” MONTAGEVORBEREITUNG Printscreen aus dem Berechnungsprogramm b-c-d e f g Das Sägemaß "zaagmal" gilt nur für Profile, die mit einer von Duco entwickelten Lehre geschnitten werden.

8 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 12/12/2014 8 2.2 Sägemaße der Rahmenprofile abmessen a)Nehmen Sie die gebohrten Profile (T15144-10 und T15144-15) b)Sägen Sie die Unterseite des Profils hinsichtlich des unteren Loches auf Maß. Der Abstand steht im Berechnungsprogramm c)Drehen Sie das Profil um 180° und sägen Sie das Profil auf Maß Rahmenhöhe. MONTAGEVORBEREITUNG Printscreen aus dem Berechnungsprogramm Kaderhoogte

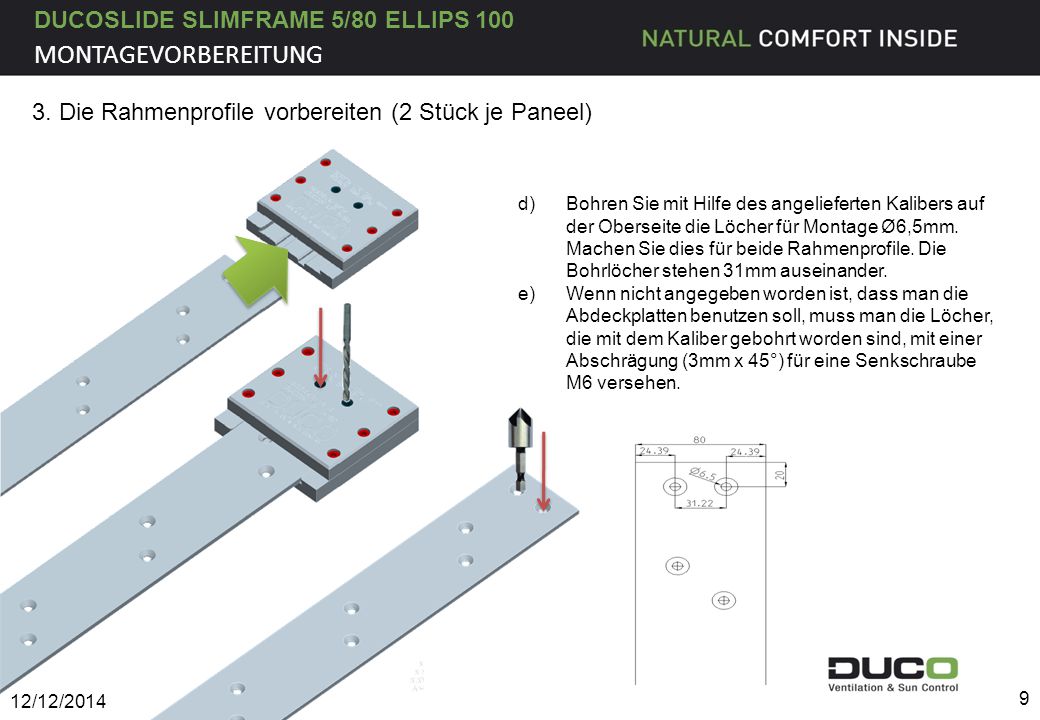

9 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 d)Bohren Sie mit Hilfe des angelieferten Kalibers auf der Oberseite die Löcher für Montage Ø6,5mm. Machen Sie dies für beide Rahmenprofile. Die Bohrlöcher stehen 31mm auseinander. e)Wenn nicht angegeben worden ist, dass man die Abdeckplatten benutzen soll, muss man die Löcher, die mit dem Kaliber gebohrt worden sind, mit einer Abschrägung (3mm x 45°) für eine Senkschraube M6 versehen. 12/12/2014 9 MONTAGEVORBEREITUNG 3. Die Rahmenprofile vorbereiten (2 Stück je Paneel)

10 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 10 4.Montage Rahmenprofil oben a)Wenn die gebohrten Löcher in den Rahmenprofilen keine Abschrägung haben, muss man die Abdeckplatten (G0100682) benutzen, wie unten abgebildet. b)Montieren Sie die Profile oben und unten P14027-10 auf dem Rahmen mit 4 Senkkopfschrauben DIN 7500 M6x30(G0000113) c)Verschrauben Sie die Profile oben und unten nicht ganz, lassen Sie ein wenig Spielraum damit, dass die Lamellen einfach montiert werden können. ACHTUNG: Die Bohrrille des Profils oben muss sich immer auf der Außenseite des Paneels befinden! MONTAGEFOLGE

11 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 12/12/2014 11 MONTAGEFOLGE 5. Montage der Lamellen. a)Legen Sie das Paneel auf einem flachen Tisch b)Verschrauben Sie alle Lamellen im Rahmen mit 4 gewindeschneidenden Senkkopfschrauben M6x30mm DIN7500 (G0000113) pro Lamelle. c)Spannen Sie die 8 Senkkopfschrauben der Rahmenprofile oben und unten gut.

12 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 12/12/2014 12 MONTAGEFOLGE Die Aufhängebügel müssen immer zentriert auf dem Rahmenprofil oben montiert werden. Der Abstand wird gemessen zwischen dem Rahmenrand und dem Zentrum der Bügel. 1)150mm standard für alle Slides 2)195mm für teleskopische und symmetrische Slides auf der Seite der Umlenkrolle 3)260mm für die Rahmenseite, die unter dem Antrieb kommt, für alle elektrisch angeführten Slides. Legen Sie die Aufhängebügel G0013031 oder G0013080 im Kaliber und verschrauben Sie diese mit 4 selbstbohrenden Schrauben G0000227 DIN 7504 Ø4.8x16. Wiederholen Sie dies für die zweite Bügel. Achtung: in Manchen Fällen muss man die Abdeckplatten zeitweilig demontieren damit, dass man den Beschlag befestigen kann. 6. Montage des Beschlags: Aufhängebügel

13 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 12/12/2014 13 MONTAGEFOLGE Die Punktführungen sind in der Mitte des Rahmenprofils unten zu montieren. Dazu kann man eine Bohrrille benutzen. Positionieren Sie die Punktführungen in einem Abstand zwischen 50 und 195mm vom Rahmenrand entfernt und verschrauben Sie diese mittels den selbstbohrenden Senkkopfschrauben DIN7504-O-Ø3.9x19-A2 G0100528. Für den Abstand 195mm gibt’s ein Bohrkaliber K0001735, das sich für die Rahmen mit Breite 40mm oder 80 mm eignet. 6. Montage des Beschlags: Punktführungen

14 DUCOSLIDE SLIMFRAME 5/80 ELLIPS 100 12/12/2014 14 Ende der Montageanleitungen ENDE DER MONTAGEANLEITUNGEN

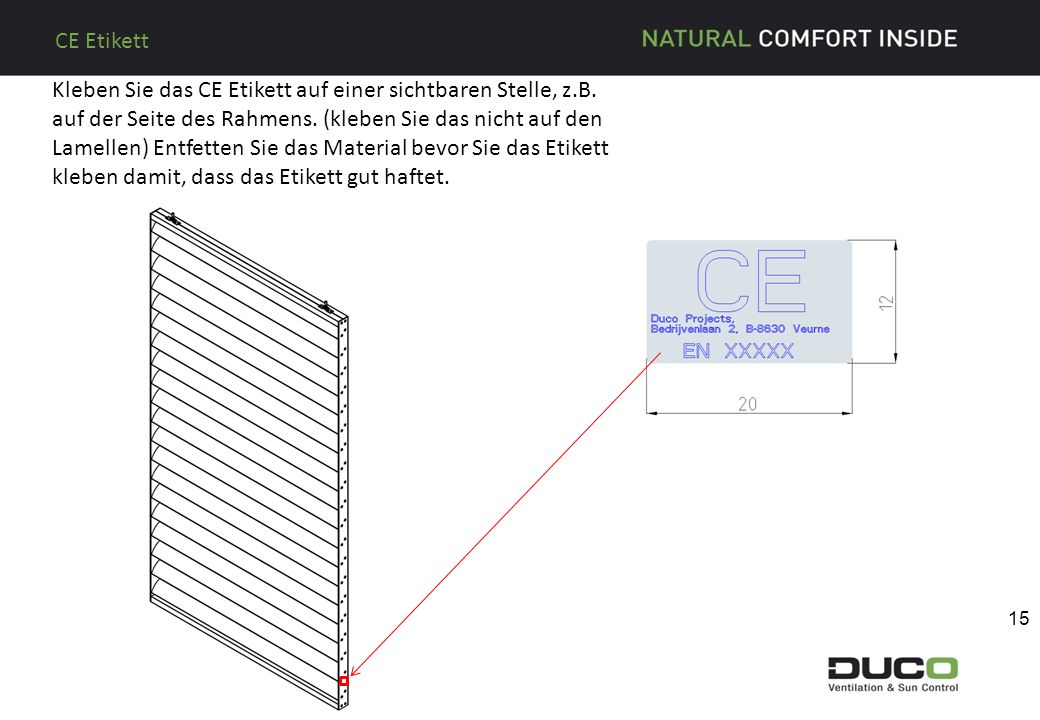

15 Kleben Sie das CE Etikett auf einer sichtbaren Stelle, z.B. auf der Seite des Rahmens. (kleben Sie das nicht auf den Lamellen) Entfetten Sie das Material bevor Sie das Etikett kleben damit, dass das Etikett gut haftet. 15 CE Etikett
