Gruppe 3 Wz01.1 Sascha, Alexandre, Kamil Projekt Projekt Schneidwerkzeug Schneidwerkzeug Projekt Projekt Schneidwerkzeug Schneidwerkzeug.

Ähnliche Präsentationen


Präsentation zum Thema: "Gruppe 3 Wz01.1 Sascha, Alexandre, Kamil Projekt Projekt Schneidwerkzeug Schneidwerkzeug Projekt Projekt Schneidwerkzeug Schneidwerkzeug."—  Präsentation transkript:

1 Gruppe 3 Wz01.1 Sascha, Alexandre, Kamil Projekt Projekt Schneidwerkzeug Schneidwerkzeug Projekt Projekt Schneidwerkzeug Schneidwerkzeug

2 Unser Projektablauf Einführung Einführung Schwerpunkt: Vorschubregelung / Anordnung der Werkstücke im Streifen Schwerpunkt: Vorschubregelung / Anordnung der Werkstücke im Streifen Aufgetretene Probleme Aufgetretene Probleme Feedback Feedback

3 Einführung Einführung Der Projektauftrag besteht darin, das eigene Schneiwerkzeug für eine kleine Serienproduktion zu entwickeln, dieses herzustellen und die Ergebnisse für eine Präsentation aufzubereiten. Der Projektauftrag besteht darin, das eigene Schneiwerkzeug für eine kleine Serienproduktion zu entwickeln, dieses herzustellen und die Ergebnisse für eine Präsentation aufzubereiten.

4 Das Projekt besteht aus 2 Projektphasen Das Projekt besteht aus 2 Projektphasen Schulblock 1 Schulblock 1 Entwicklung Entwicklung Planung, Berechnungen, Analysen Planung, Berechnungen, Analysen Arbeitsplanung & Zeichnungen Arbeitsplanung & Zeichnungen Materialbestellung Materialbestellung Schulblock 2 Erodier-Programm Programmierung Fertigung Auswertung Präsentation

5 Unsere Schwerpunkte Unsere Schwerpunkte 1. Vorschubregelung 2. Anordnung der Werkstücke im Streifen

6 Vorschubbegrenzung Vorschubbegrenzung Anlagestift Günstig in der Herstellung und Einbau Günstig in der Herstellung und Einbau Haken- oder Pilzförmig, damit das Loch in der Schneidplatte nicht so dicht an der Schneidkante ist Haken- oder Pilzförmig, damit das Loch in der Schneidplatte nicht so dicht an der Schneidkante ist Gewählte Form Gewählte Form

7 Anlagestift Anlagestift Genügend Abstand der Bohrung durch Form des Anlagestiftes

8 Vorschubbegrenzung Vorschubbegrenzung Suchstift Greifen in vorgefertigte Löcher (Vorschubbegrenzung) Greifen in vorgefertigte Löcher (Vorschubbegrenzung) Meist bei Folgeschneidwerkzeugen gewählt Meist bei Folgeschneidwerkzeugen gewählt Verhindert Fehllage des Streifen (Lageberichtigung) Verhindert Fehllage des Streifen (Lageberichtigung)

9 Vorschubbegrenzung Vorschubbegrenzung Suchstift Werkstück

10 Vorschubbegrenzung Vorschubbegrenzung Seitenschneider Gute Vorschubbegrenzung und Gute Vorschubbegrenzung und gleichzeitig gute Führung gleichzeitig gute Führung Sind auch zusätzliche Stempel Sind auch zusätzliche Stempel Teurer in der Herstellung Teurer in der Herstellung

11 Vorschubbegrenzung Vorschubbegrenzung Anschlag Vorschub Werkstück

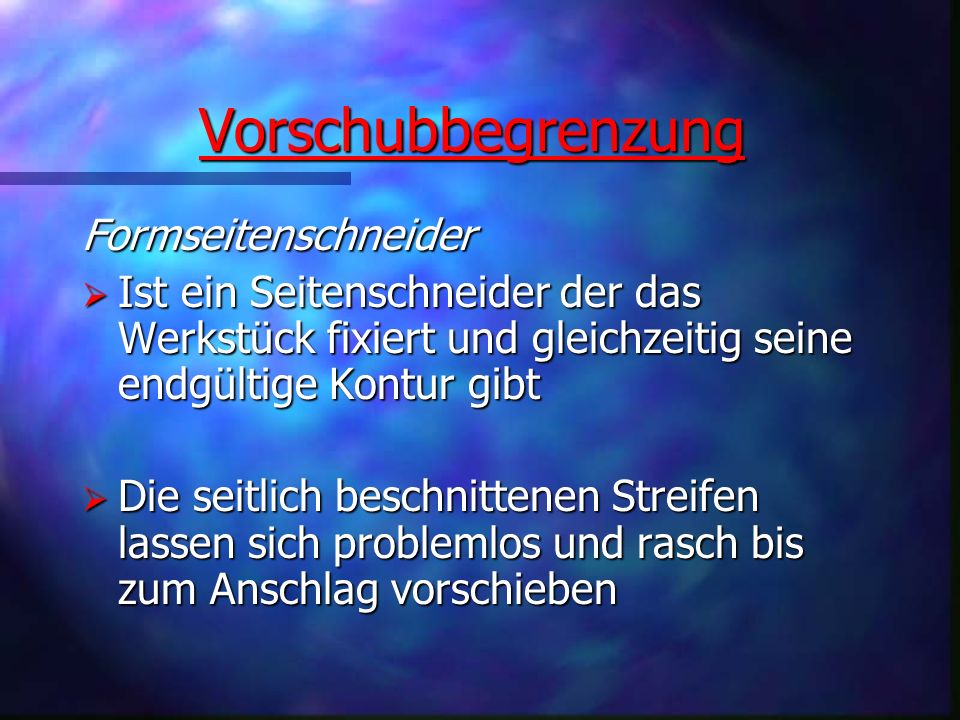

12 Vorschubbegrenzung Formseitenschneider Ist ein Seitenschneider der das Werkstück fixiert und gleichzeitig seine endgültige Kontur gibt Ist ein Seitenschneider der das Werkstück fixiert und gleichzeitig seine endgültige Kontur gibt Die seitlich beschnittenen Streifen lassen sich problemlos und rasch bis zum Anschlag vorschieben Die seitlich beschnittenen Streifen lassen sich problemlos und rasch bis zum Anschlag vorschieben

13 Anordnung der Werkstücke im Streifen

14 Bei dem Rahmen wird aus dem Abfall der Innenform noch ein Bügel ausgeschnitten.Will man in solchen Fällen vergleichbare Ausnutzungsgrade errechnen, so wird die Gesamtfläche wie folgt berechnet: Gesamtfläche = Fläche der Außenform – Fläche der Innenform

15 Bein Wendeschneiden wird zunächst eine Reihe mit so großem Streifenvorschub ausgeschnitten, dass aus dem verbleibenden Werkstoff nach dem Wenden des Streifens eine weitere Reihe ausgeschnitten werden kann. Das Werkzeug erhält dann zwei Voranschläge, einen für den 1.Durchgang und einen für den 2.Durchgang. Beim Wenden des Streifens ist zu beachten, dass bei symmetrischen Werkstücken der Streifen um seine Längsachse gedreht wird. Die unten liegende Seite kommt nach oben; der Streifenanfang bleibt derselbe.

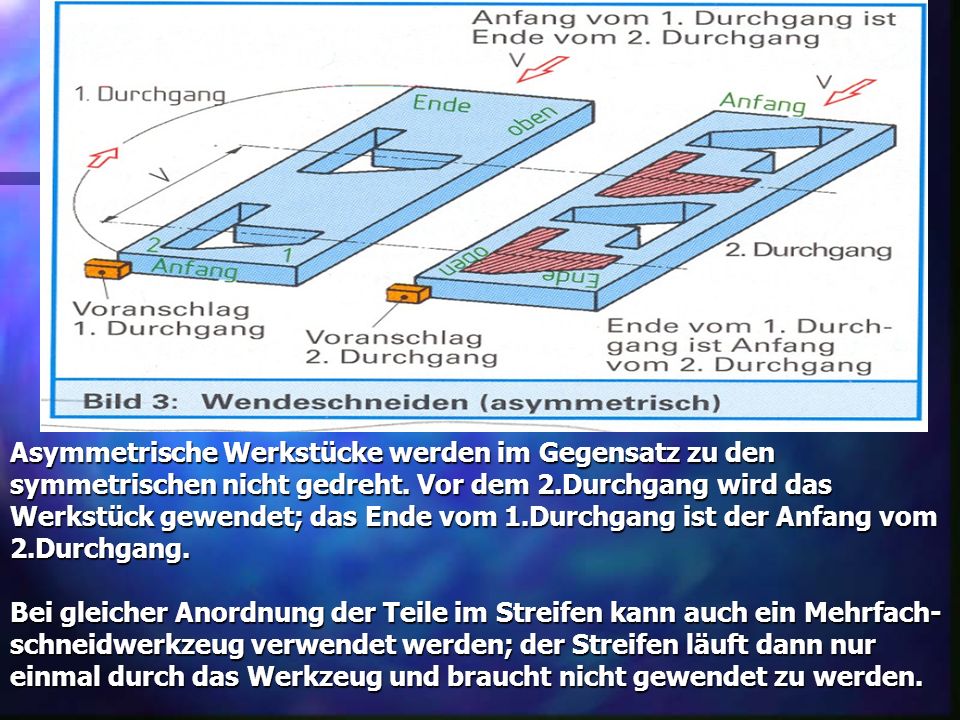

16 Asymmetrische Werkstücke werden im Gegensatz zu den symmetrischen nicht gedreht. Vor dem 2.Durchgang wird das Werkstück gewendet; das Ende vom 1.Durchgang ist der Anfang vom 2.Durchgang. Bei gleicher Anordnung der Teile im Streifen kann auch ein Mehrfach- schneidwerkzeug verwendet werden; der Streifen läuft dann nur einmal durch das Werkzeug und braucht nicht gewendet zu werden.

17 Langschenklige,schmale Winkelstücke würden auch beim Wendeschneiden erhebliche Abfälle ergeben. Man erreicht dann eine günstigere Ausnutzung des Streifens, wenn man die Teile schräg zur Richtung des Streifenvorschubes anordnet. Die günstigste Schräglage des Winkels erhält man, wen man die Scheitelpunkte des Innen- und Außenwinkels miteinander verbindet und diese Verbindungslinien in die Richtung des Streifenvorschubes legt.

18 Anordnung der Werkstücke im Streifen Anordnung der Werkstücke im Streifen Wir haben ein mehrstufiges Schneidwerkzeug gebaut, welches aus zwei Stufen besteht.Als erstes wird das Schlüsselloch aus dem Blechstreifen herausgetrennt und als zweites dann das endgültige Werkstück (die rechteckige Kontur um den Schlüssellochausbruch). Wir haben ein mehrstufiges Schneidwerkzeug gebaut, welches aus zwei Stufen besteht.Als erstes wird das Schlüsselloch aus dem Blechstreifen herausgetrennt und als zweites dann das endgültige Werkstück (die rechteckige Kontur um den Schlüssellochausbruch).

19 Randbreite: a = 1mm Stegbreite: e = 0,9mm Streifenbreite: B = b+2 x a = 28mm + 2 x 1mm = 30mm Fläche des Werkstückes: A = 25mm x 28mm = 700mm² Seitenvorschub: V = l+e = 25mm + 0,9mm = 25,9mm Anzahl der Werkstücke: z = L/V = 1000mm/25,9mm = 38 Stück Ausnutzungsgrad: η = z x A/L x B = 38 x 700mm²/1000mm x 30,1mm = 0,883 = 88,3%

20 Aufgetretene Probleme Koordination mit den Lehrern Koordination mit den Lehrern Anhäufung kleinerer Fehler (z.B. Programm) Anhäufung kleinerer Fehler (z.B. Programm)

21 The End The End
