1 WETTKAMPFRAKETE COMENIUS 2010/11 Martin Knuplež OŠ Bojana Ilicha Maribor Slovenija

2 Geschäftsordnung FAI ( für die Wettbewerbe : S3A/2 – Flugdauer mit Fallschirm und S6A/2 - Flugdauer mit Flatterband Geschäftsordnung FAI (Fédération Aéronautique Internationale) für die Wettbewerbe : S3A/2 – Flugdauer mit Fallschirm und S6A/2 - Flugdauer mit Flatterband Min. Ф 30 mm / 50% L L = min. 350 mm No limit a b b : a = min. 10 : 1 1 Teil !!! Raket enmotoren : ½ A (0 - 1,25 Ns) t MAX = 300 s t MAX = 120 s S6A/2 S3A/2

3 TEILE des Modells Spitze Körper ADAPTER Motorträger S tabilisierungsflosse Distanzhalter ( im Raketenkörper)

4 Material Kartonbogen mit den Teilen der Rakete 2. Schablonen für die Stabilisierungsflossen 3. Balsaholz für die Stabilisierungs- flossen (1mm dick) 4. Dünnes Gummiband (Hutgummi) für die Befestigung von Raketenspitze und Flatterband 5. Papier für das Flatterband 6. Sekundenkleber 7. Lösungsmittelhaltiger Alleskleber

5 Werkzeug und Zubehör Lehre für den Raketenkörper 2.Lehre für die Raketenspitze 3.Stab zum Auftragen des Klebers 4.Werkzeug für die Montage des Distanzhalters 5.PVC - Folie 30 mm x 300 mm (für Montage des Raketenkörpers) 6.Klingenmesser 7.Schere 8.Geodreieck 9.Unterlage zum Schneiden 10.Schleifplatte mit 360er Schmirgelpapier

6 AUSSCHNEIDEN DER TEILE Einschneiden Einschneiden

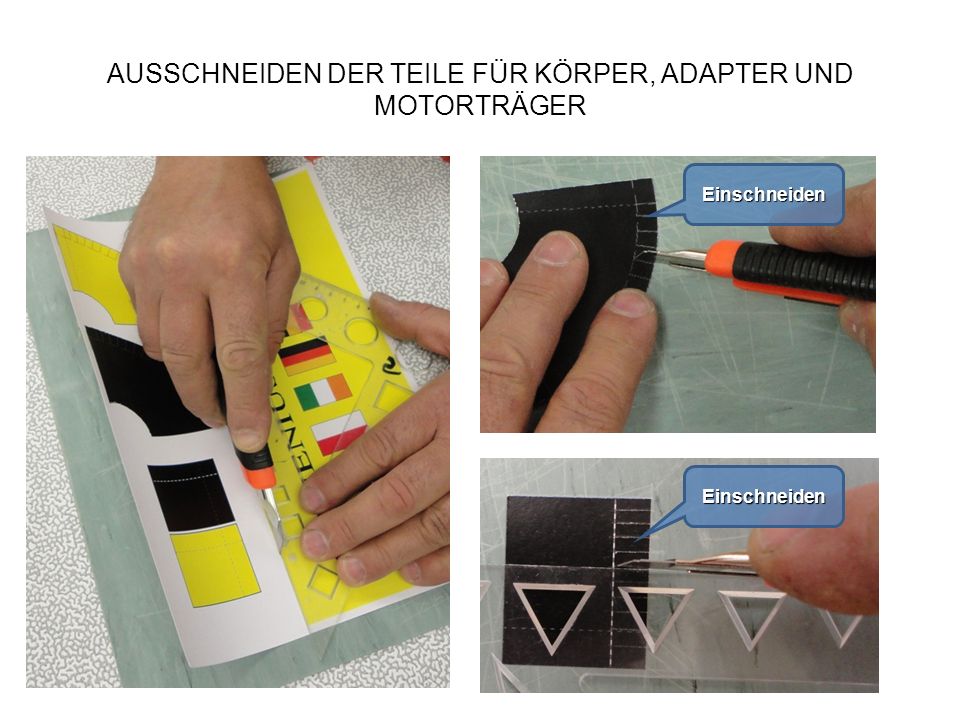

7 AUSSCHNEIDEN DER TEILE FÜR KÖRPER, ADAPTER UND MOTORTRÄGER Einschneiden Einschneiden

8 AUSSCHNEIDEN DES DISTANZHALTERS Einschneiden Ф 20

9 KLEBEN des MOTORTRÄGERS Kleber Kleber Mit dem Papier abdecken, wo kein Kleber hinsoll. Kleber gleichmäßig mit dem Kartonteil verstreichen

10 KLEBEN DES MOTORTRÄGERS LEPILO Z ZADNJE STRANI Kleber wie oben gleichmäßig verstreichen Kleber auf der Vorderseite

11 KLEBEN DES MOTORTRÄGERS … und wickel ihn um den Stab. Biege den Karton zurecht … Drücke mit der Messerklinge den Kartonrand an den Stab.

12 KLEBEN DES MOTORTRÄGERS Fest andrücken für gute Haftung. Karton dicht um den Stab wickeln

13 KLEBEN DES ADAPTERS Kleber auf der Aussenseite auftragen Kleber mit Karton verstreichen Kleberauftrag auf der Innenseite

14 KLEBEN DES ADAPTERS Karton dicht um den Kegel wickeln. Mit der Messerklinge den inneren Kartonrand festhalten und den Außenrand aufdrücken.

15 KLEBEN DES ADAPTERS Den zusammen geklebten Adapter … … von der Lehre abnehmen.

16 VERBINDUNG des MOTORTRÄGERS mit dem ADAPTER Den Motorträger auf den Stab stecken, so dass sich die Klebelaschen an den konischen Teil der Lehre anlegen. Kleber auf der Aussenseite auftragen Schon vorher tragen wir Kleber an der Innenseite des Adapters auf. Adapter ganz über den Motorträger schieben.

17 VERBINDUNG des MOTORTRÄGERS mit dem ADAPTER Drücke die Klebung fest Beides vom Stab nehmen und die Festigkeit der Verbindung prüfen ! Blick ins Innere

18 VERBINDUNG des ADAPTERS mit dem KÖRPER Laschen mit Kleber einstreichen … … und auf die Lehre stecken.

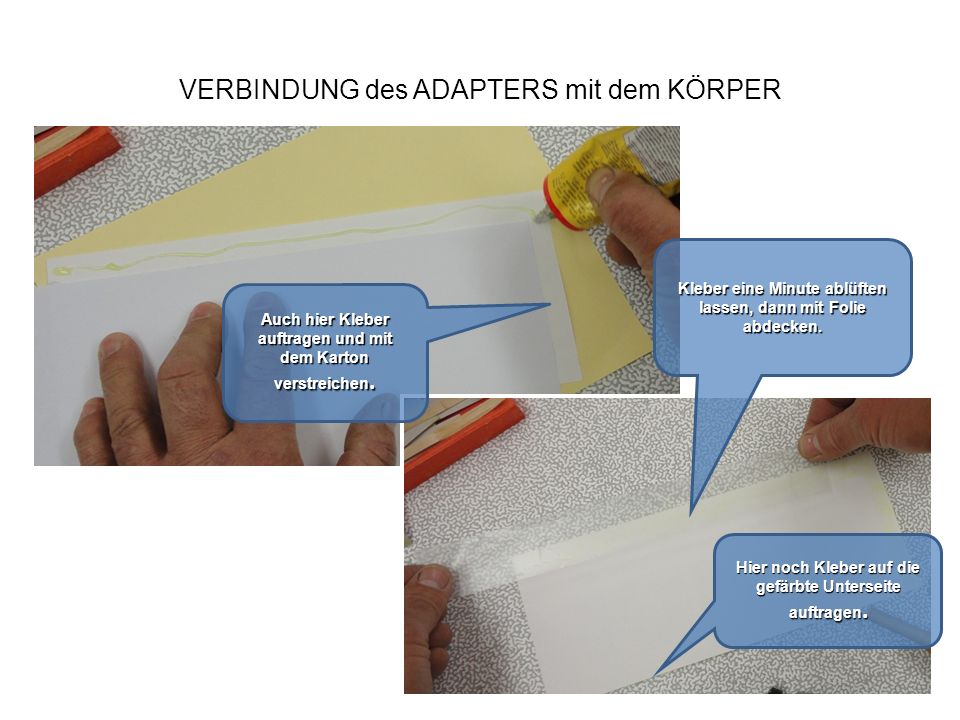

19 VERBINDUNG des ADAPTERS mit dem KÖRPER Auch hier Kleber auftragen und mit dem Karton verstreichen. Kleber eine Minute ablüften lassen, dann mit Folie abdecken. Hier noch Kleber auf die gefärbte Unterseite auftragen.

20 VERBINDUNG des ADAPTERS mit dem KÖRPER Das Rohr gerade auf die Kante stellen. Die Laschen sollen mit dem Karton bündig abschließen.

21 VERBINDUNG DES ADAPTERS MIT DEM KÖRPER PVC Folie Den Stab langsam drehen und dabei den Karton um den Raketenkörper winden.

22 VERBINDUNG DES ADAPTERS MIT DEM KÖRPER PVC Folie Kleber

23 VERBINDUNG DES ADAPTERS MIT DEM KÖRPER Es sind mindestens drei Gummis erforderlich. PVC Folie Auch den Oberteil des Körpers dicht um den Stab winden und Gummis anbringen, damit er sich nicht löst.

24 VERBINDUNG DES ADAPTERS MIT DEM KÖRPER Fol ie nach und nach entfernen und gleichzeitig den Körper endgültig zusammen kleben. Den Rand fest andrücken, damit eine haltbare Verbindung entsteht...

25 ANFERTIGUNG DER RAKETENSPITZE Auf den weissen Rand Kleber auftragen … auf den weißen Streifen Kleber auftragen … … und ihn auf den weißen Rand aufkleben.

26 ANFERTIGUNG DER RAKETENSPITZE Auf den weißen Streifen erneut Kleber auftragen und mit dem Karton verstreichen. Kleber auch auf den Innenrand des gezackten Bandes streichen … … und es auf den weißen Streifen kleben.

27 ANFERTIGUNG DER RAKETENSPITZE Das fertige Teil wird um den Zylinder gewickelt und geprüft, ob es nicht zu lang ist. Wenn nötig, passend abschneiden.

28 ANFERTIGUNG DER RAKETENSPITZE Auf die Ränder Kleber auftragen… das Band um den geraden Teil der Lehre wickeln und verkleben. Kleber auf der Aussenseite auftragen …

29 ANFERTIGUNG DER RAKETENSPITZE Den gezahnten Rand ein bisschen ins Innere biegen und das Teil auf die Lehre für die Spitze aufstecken... den längeren geraden Rand des Kartonkreisteiles mit dem schrägen Modellteil vergleichen … … ihn umwickeln und prüfen, wie alles zusammenpasst.

30 ANFERTIGUNG DER RAKETENSPITZE den Kleber auf den geraden Rand der Kartoninnenseite auftragen … Mit dem Bleistift die Fläche des Kleberauftrags anzeichnen... … und auf den Kreisrand.

31 ANFERTIGUNG DER SPITZE und auf die Klebelaschen. Den Kleber auch außen auf den zweiten geraden Rand auftragen …

32 ANFERTIGUNG DER SPITZE Halte mit dem Messer den Innenrand fest, damit er sich dicht anpasst und klebt. Kartonkreis am Rand des konischen Teils der Lehre anlegen. Die fertige Spitze auf der Lehre

33 ANFERTIGUNG DER SPITZE …und setze sie in den Raketenkörper ein. Nimm die Spitze ab... Sie soll nur bis zum gezackten Band hineingehen.

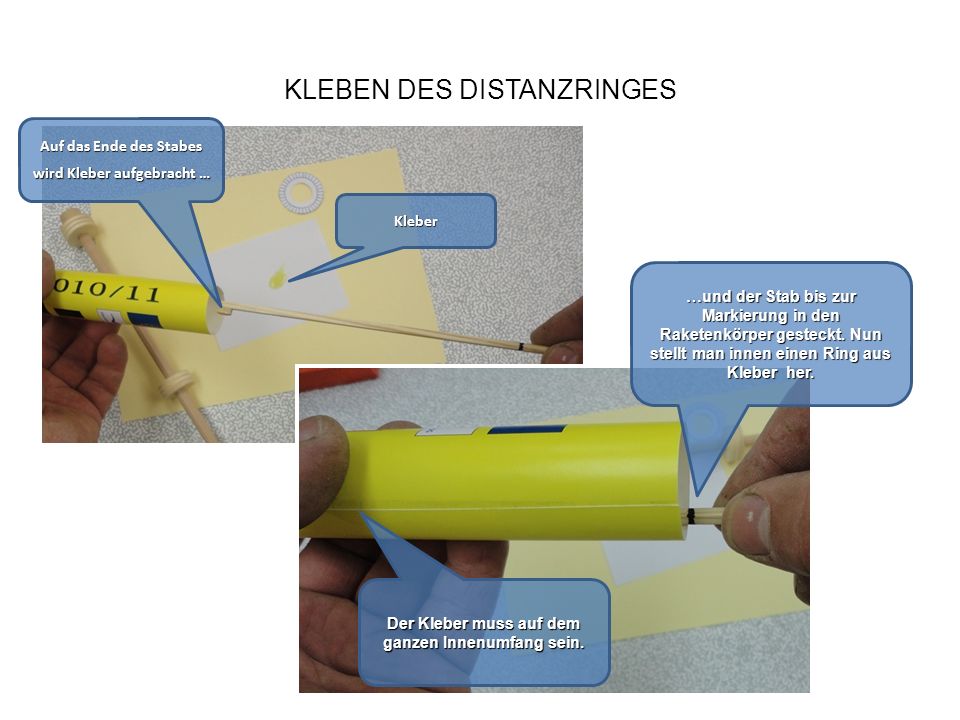

34 KLEBEN DES DISTANZRINGES …und der Stab bis zur Markierung in den Raketenkörper gesteckt. Nun stellt man innen einen Ring aus Kleber her. Auf das Ende des Stabes wird Kleber aufgebracht … Kleber Der Kleber muss auf dem ganzen Innenumfang sein.

35 KLEBEN DES DISTANZRINGES Der Ring wird auf das Montagewerkzeug gesteckt … Bestreiche die Klebelaschen mit Kleber. und der mit Kleber bestrichene Rand umgebogen.

36 KLEBEN DES DISTANZRINGES …dass die zweite Scheibe mit dem Raketenkörper bündig abschließt. Das Werkzeug mit dem Ring in den Raketenkörper soweit einschieben, … An der Stelle, wo der Distanzring eingesetzt ist, drückt man mit den Fingern von außen, damit eine feste Verbindung entsteht. Dann wird das Werkzeug aus dem Raketenkörper herausgezogen. Das Innere des Raketenkörpers nach dem Einsetzen des Distanzringes.

37 RAKETENKÖRPER MIT DER SPITZE

38 ANFERTIGUNG DER STABILISIERUNGSFLOSSEN Schneide aus dem Karton die Schablone aus. Die Form der Stabilisierungsflossen kann nach Wunsch geändert werden, nur der Flächeninhalt muss etwa gleich sein. Prüfe, ob die Schablone an den Raketenkörper passt.

39 ANFERTIGUNG DER STABILISIERUNGSFLOSSEN Nimm 1mm dickes Balsaholz, Typ Standardfür die Anfertigung der Stabilisierungsflossen. Nimm 1mm dickes Balsaholz, Typ Standard für die Anfertigung der Stabilisierungsflossen. Sei sparsam mit dem Material! Die Maserung des Balsaholz soll parallel zur Schraffierung auf der Schablone sein. Richtung der Maserung

40 ANFERTIGUNG DER STABILISIERUNGSFLOSSEN Die Ränder der Stabilisierungsflossen werden mit Schmirgelpapier versäubert. Kontrolliere, ob die Flossen an den Raketenkörper passen. Mit dem Klingenmesser werden die Stabilisierungsflossen vorsichtig ausgeschnitten. Vorsicht, das Messer ist scharf ! Schneide mehrfach mit geringem Druck.

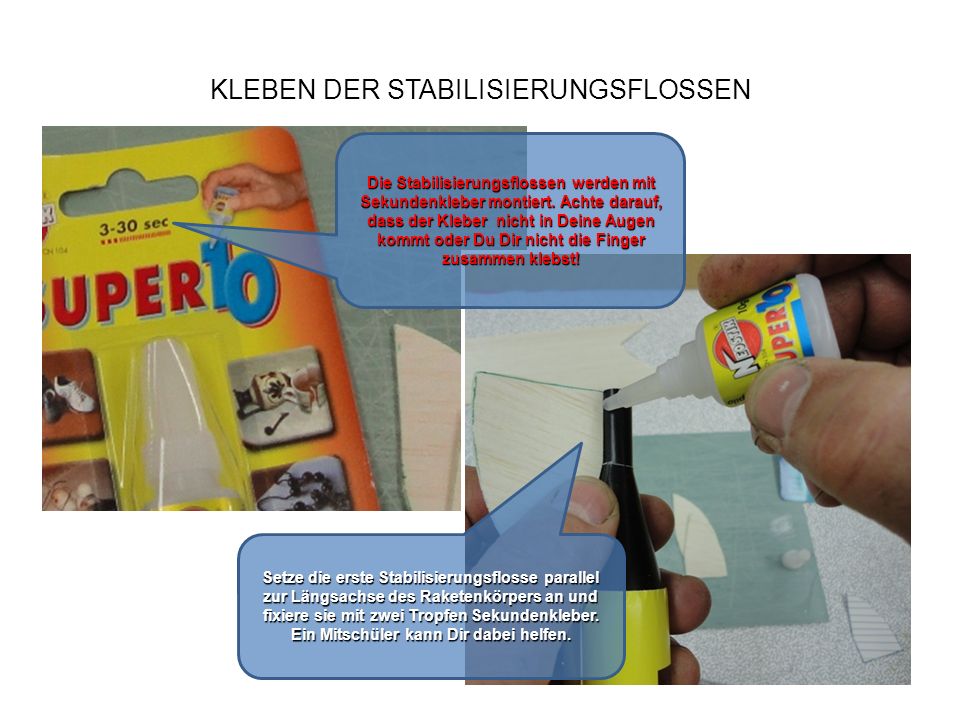

41 KLEBEN DER STABILISIERUNGSFLOSSEN Setze die erste Stabilisierungsflosse parallel zur Längsachse des Raketenkörpers an und fixiere sie mit zwei Tropfen Sekundenkleber. Ein Mitschüler kann Dir dabei helfen. Die Stabilisierungsflossen werden mit Sekundenkleber montiert. Achte darauf, dass der Kleber nicht in Deine Augen kommt oder Du Dir nicht die Finger zusammen klebst!

42 KLEBEN DER STABILISIERUNGSFLOSSEN Stell die zweite Stabilisierungsflosse auf eine zweite Linie und lege sie an den Raketenkörper an. Ein Mitschüler soll Dir je einen Tropfen Kleber auf Mitte und Spitze der Flosse geben. Schneide die Schablone mit drei Winkeln von je 120° aus. Jetzt wird das Modell senkrecht auf die Schablone gestellt, so dass die erste Stabilisierungsflosse auf einer der Linien steht! Klebertropfen

43 KLEBEN DER STABILISIERUNGSFLOSSEN Nach dem gleichen Verfahren wird auch die dritte Stabilisierungsflosse mit zwei Klebertropfen fixiert. Das Raketenmodell mit den provisorisch fixierten Stabilisierungsflossen Kleber Kleber

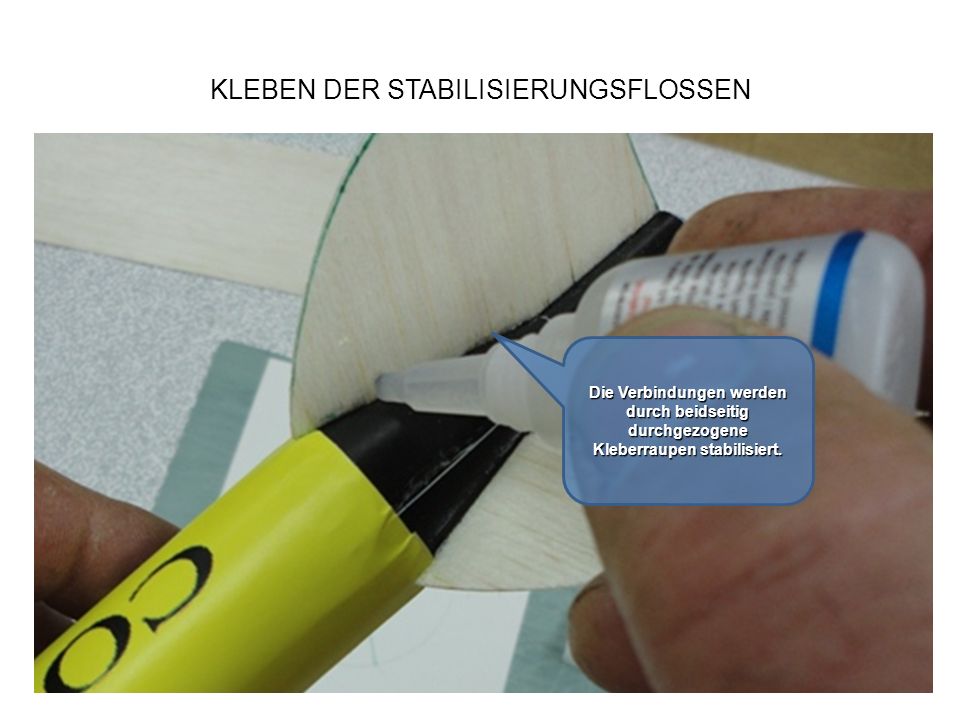

44 KLEBEN DER STABILISIERUNGSFLOSSEN Die Verbindungen werden durch beidseitig durchgezogene Kleberraupen stabilisiert.

45 ZUSAMMENGESETZTES RAKETENMODELL

46 VERBINDUNG DES RAKETENKÖRPERS MIT DER SPITZE Für die Verbindung des Raketenkörpers mit der Spitze verwendet man dünnes Gummiband. (In Deutschland nennt man das Hutgummi.) Schneide ca. 40 cm ab und... mach an beiden Enden eine Schlaufe.

47 VERBINDUNG DES RAKETENKÖRPERS MIT DER SPITZE. Mit dem Locheisen ( Ф 20 mm) kannst du aus einem Kartonrest zwei Kreise ausstanzen. Bestreiche einen Kreis mit dem Alleskleber und leg die Schlaufe aus Gummibandin den feuchten Kleber. Bestreiche einen Kreis mit dem Alleskleber und leg die Schlaufe aus Gummiband in den feuchten Kleber. Bring mit dem Stab Kleber auf der Innenseite des Raketenkörpers auf (etwa in Größe des Kreises). Von dem oberen Ende des Raketenkörpers soll der Kleberfleck ca. 3 cm entfernt sein, damit genug Platz für die Spitze bleibt.

48 VERBINDUNG DES RAKETENKÖRPERS MIT DER SPITZE Den Kreis mit der Schlaufe wird so geklebt, dass das Gummiband zwischen Kreis und Raketenkörper fixiert wird. Drück den Kreis mit den Fingern oder dem Stab fest an den Raketenkörper, so dass das Gummiband nicht entwischen kann, wenn es gespannt wird.

49 VERBINDUNG DES RAKETENKÖRPERS MIT DER SPITZE Nach dem gleichen Verfahren wird die zweite Schlaufe an der Spitze angebracht. Drücke mit den Fingern den Kreis fest an die Spitze, damit das Gummiband sich später nicht lösen kann.

50 ES FOLGEN NOCH … Anfertigung des Strömerbandes (Flatterband), Vorbereitung des Modells für den Start, Anfertigung einer einfachen Startrampe, Wettbewerbsregeln und Sicherheit, Abschuss des Raketenmodells.
