Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 2 7 Führungssysteme 7.1 Data Warehouse Ein Data.

Ähnliche Präsentationen


Präsentation zum Thema: "Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 2 7 Führungssysteme 7.1 Data Warehouse Ein Data."—  Präsentation transkript:

1

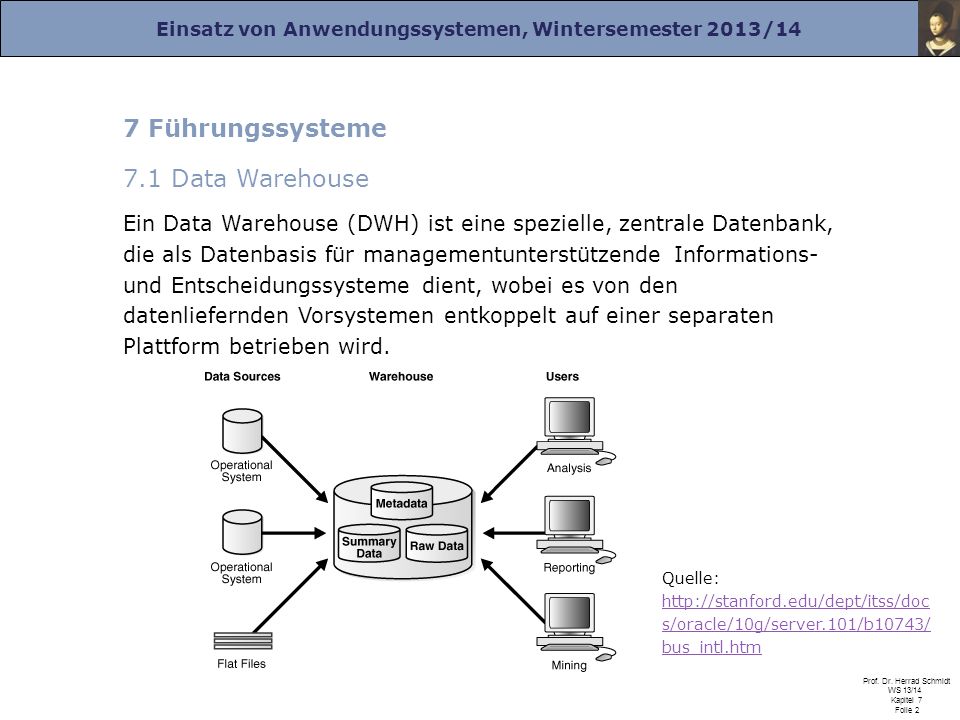

2 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 2 7 Führungssysteme 7.1 Data Warehouse Ein Data Warehouse (DWH) ist eine spezielle, zentrale Datenbank, die als Datenbasis für managementunterstützende Informations- und Entscheidungssysteme dient, wobei es von den datenliefernden Vorsystemen entkoppelt auf einer separaten Plattform betrieben wird. Quelle: s/oracle/10g/server.101/b10743/ bus_intl.htm

3 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 3 Zur Abgrenzung von konventionellen Datenbanken wurden von Walter H. Inmon (Building the Data Warehouse) vier Merkmale festgelegt: Themenorientierung Orientierung an Sachverhalten Und Themenschwerpunkten, für die ein Informationsbedarf der Entscheidungsträger besteht Vereinheitlichung Die aus den Vorsystemen entnommenen Daten werden einheitlich strukturiert und formatiert. Inkonsistenzen müssen im Vorfeld bereinigt werden. Zeitorientierung Die Daten werden mit Zeitmarken (Datum oder Zeitraum) versehen. Damit werden Zeitreihenanalysen möglich. Beständigkeit Die Daten im DHW bleiben einen längeren Zeitraum bestehen.

4 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 4 Aufgabenstellung von DWH: Periodische Sammlung, Aufbereitung und bedarfsgerechter Präsentation themenorientierter und integrierter (vereinheitlichter) Informationen aus verschiedenen Quellen über lange Zeiträume und mit Zeitbezug zur Unterstützung analytischer Aufgaben von Fach- und Führungskräften Quelle: bamberg.de/jdwtoolsuite /de/projekt/content.htm #Bild1

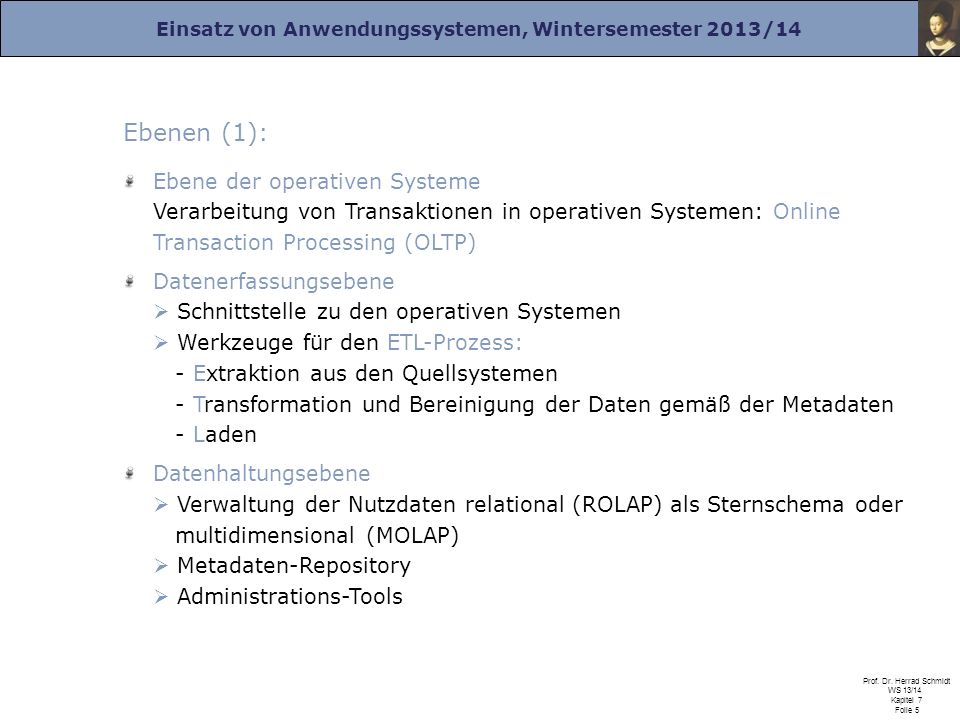

5 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 5 Ebenen (1): Ebene der operativen Systeme Verarbeitung von Transaktionen in operativen Systemen: Online Transaction Processing (OLTP) Datenerfassungsebene Schnittstelle zu den operativen Systemen Werkzeuge für den ETL-Prozess: - Extraktion aus den Quellsystemen - Transformation und Bereinigung der Daten gemäß der Metadaten - Laden Datenhaltungsebene Verwaltung der Nutzdaten relational (ROLAP) als Sternschema oder multidimensional (MOLAP) Metadaten-Repository Administrations-Tools

6 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 6

7 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 7 Ebenen (2): Datenbereitstellungsebene OLAP (Online Analytical Processing)-Server, der die multidimensionalen Daten für die Analysewerkzeuge zur Verfügung stellt Präsentationsebene OLAP- und Data Mining-Tools zur Nutzung durch den Endanwender Data Mining beinhaltet Verfahren zur Mustererkennung und dient der Suche nach Zusammenhängen im Datenbestand Mit OLAP-Tools werden die Daten multidimensional analysiert und die Ergebnisse als ad hoc-Auswertung oder vordefinierte Berichte (Scheduling) tabellarisch oder graphisch dargestellt.

8 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 8 Multidimensionale Datenstrukturen – OLAP-Würfel: Quantitative Fakten (Kennzahlen) werden unter verschiedenen Betrachtungsperspektiven (Dimensionen) aufbereitet. Die resultierende Datenstruktur bildet einen Datenwürfel (mehrdimensionaler Datenraum) auch Hypercube genannt. Fakten entsprechen Kennzahlen, die für eine bestimmte Kombination von Dimensionswerten Gültigkeit haben. Ein Faktum muss aggregierbar bezüglich der Dimensionen sein, d.h. es muss eine fachlich sinnvolle Aggregationsfunktion geben (meist Summe oder auch Mittelwertbildung), z.B. Umsatz, Deckungsbeitrag, Kosten, Gewicht,… Dimensionen sind endliche Wertebereiche für Kategorien, typischerweise Zeit, Ort, Produkt, Kunde, Mitarbeiter, … Die Elemente einzelner Dimensionen werden Ausprägungen genannt. Dimensionen sind häufig hierarchisch organisiert (z.B. Produkt, Produktgruppen) und können noch weitere Merkmale haben (z.B. Kalenderwoche, Wochentag).

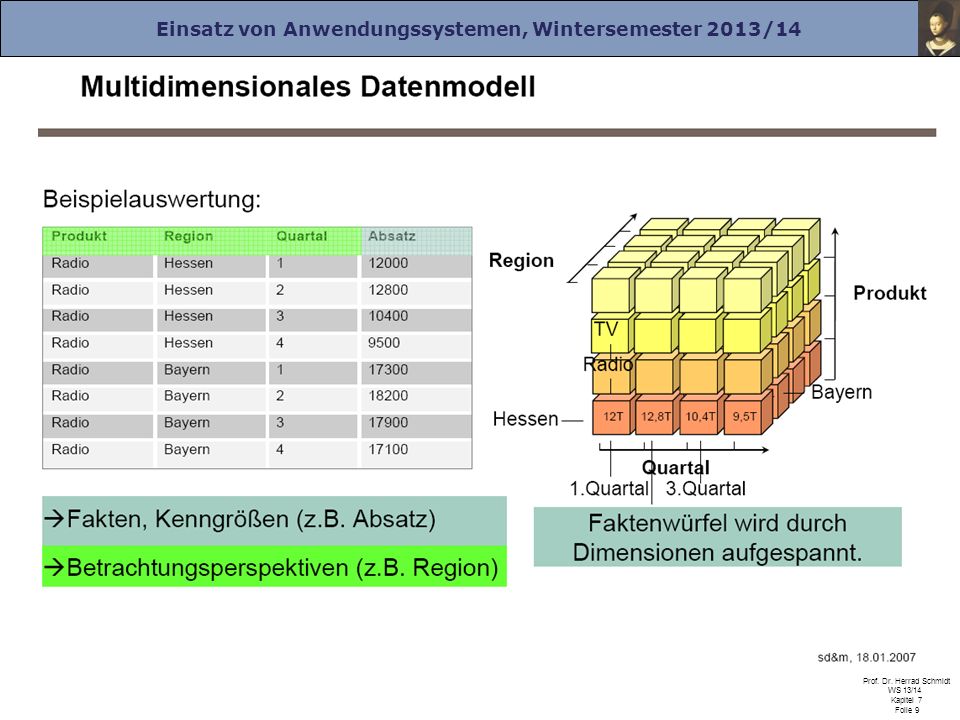

9 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 9

10 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 10

11 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 11 OLAP-Operationen (1): Drill-Down top-down-Analyse auf eine detailliertere Sicht entlang der Hierarchien einer Dimension Roll-Up Umgekehrte Betrachtungsweise Aggregation auf die nächst höhere Ebene

12 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 12 Quelle: OLAP-Operationen (2): Slice Filtern in bestimmten Dimensionen Herausschneiden einer Scheibe Dice Herausschneiden eines Teilwürfels

13 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 13 Quelle:

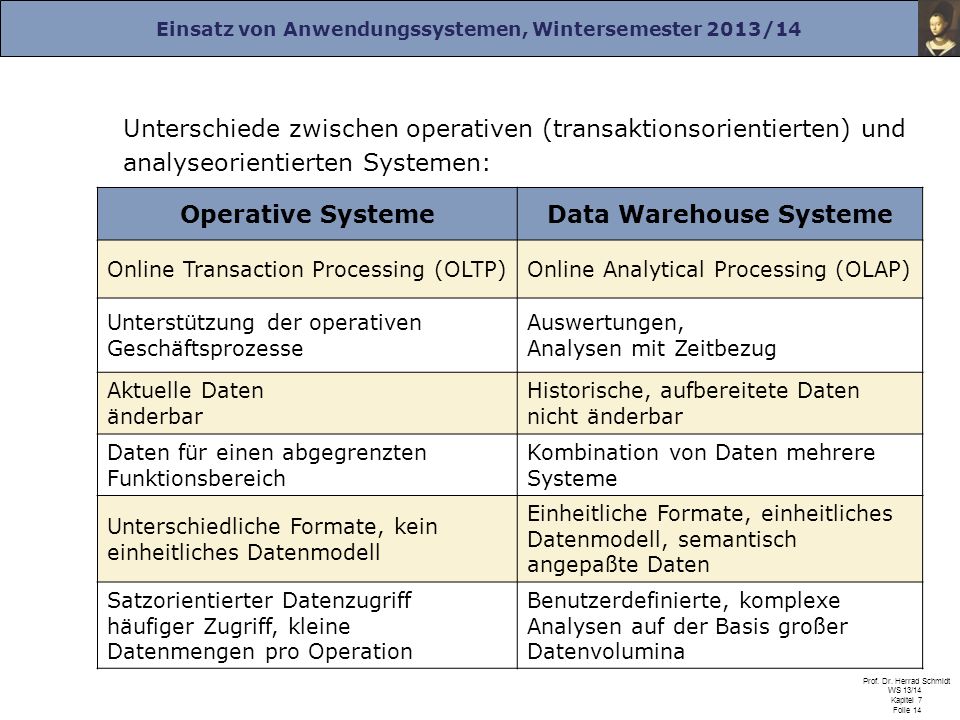

14 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 14 Unterschiede zwischen operativen (transaktionsorientierten) und analyseorientierten Systemen: Operative SystemeData Warehouse Systeme Online Transaction Processing (OLTP)Online Analytical Processing (OLAP) Unterstützung der operativen Geschäftsprozesse Auswertungen, Analysen mit Zeitbezug Aktuelle Daten änderbar Historische, aufbereitete Daten nicht änderbar Daten für einen abgegrenzten Funktionsbereich Kombination von Daten mehrere Systeme Unterschiedliche Formate, kein einheitliches Datenmodell Einheitliche Formate, einheitliches Datenmodell, semantisch angepaßte Daten Satzorientierter Datenzugriff häufiger Zugriff, kleine Datenmengen pro Operation Benutzerdefinierte, komplexe Analysen auf der Basis großer Datenvolumina

15 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie Planungssysteme Im Rahmen der unternehmensweiten Langfristplanung (meist für den Planungshorizont von einem Jahr) werden für jeden Unternehmensbereich Planmengen und –werte festgelegt, z.B. Programmplanung, Kosten- und Budgetplanung, Finanzplanung, Vertriebsplanung, Kapazitätsplanung, etc. Die Planungen basieren i.d.R. auf Istdaten, die entweder mittels Faktoren oder mit mathematischen Methoden hochgerechnet werden. Als zusätzliche Verfahren werden Wirkungsrechnungen (Auswirkung der Veränderung von Einflussgrößen auf Zielgrößen) und Zielrechnungen (Bestimmung der Einflussgrößen über Vorgabe der Zielgrößen) und Sensitivitätsanalysen (Variation einzelner Einflussgrößen und Messung des Einflusses auf die Zielgröße), Simulationen, Optimierungsverfahren, etc. Beispiel: Corporate Planner von corporate planningCorporate Planner corporate planning

16 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie Balanced Scorecard (BSC) BSC stellt eine von Kaplan und Norton entwickelte Berichts- methode in Form eines ausgewogenen Kennzahlensystems dar, das im Rahmen eines strategischen Managementverfahrens entsteht. Dieses wird in vier Schritten entwickelt und umfasst vier Perspektiven. BSC wird auch als Instrument zur Umsetzung der Unternehmensstrategie und zur Unternehmenssteuerung angesehen. Die Entwicklung besteht in der Formulierung von Strategischen Zielen, abgeleitet aus einer Vision, Kennzahlen Operationalen Zielen (Vorgaben) Aktionen

17 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 17 Berücksichtigung der vier Perspektiven Finanzwirtschaft Kunden Interne Prozesse Lernen und Wachstum Quelle: The Balanced Scorecard Institute The Balanced Scorecard Institute

18 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 18 Eine Balanced Scorecard soll dem Management ein umfassendes Bild der Geschäftstätigkeit vermitteln und die Ausrichtung kritischer Erfolgsfaktoren an einer Strategie unterstützen. Außerdem soll BSC das Verständnis von Geschäftszielen und Strategien auf allen Organisationsebenen erleichtern. Jeder Mitarbeiter soll in das strategische Denken, Lernen und Handeln des Unternehmens eingebunden werden. Die BSC ermöglicht strategisches Feedback und Lernen.

19 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 19 BSC-Systeme beinhalten (s.a. corporate planning)corporate planning Abbildung der Organisationsstruktur Darstellung der Perspektiven und Definition und Dateneingabe der Ziele, Kennzahlen, Sollwerte, etc. Berechnung von Abweichungen (s. Beispiel)Beispiel Darstellung von Wirkungszusammenhängen Definition und Zuordnung von Aktionen Analyse- und Visualisierungstools Warnsystem (z.B. Ampelsignale) Benutzer- und Zugriffsverwaltung BSC-Funktionalität wird meist im Zusammenhang mit anderen Produkten/Modulen aus den Bereich des BI angeboten.

20 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 20 Quelle:

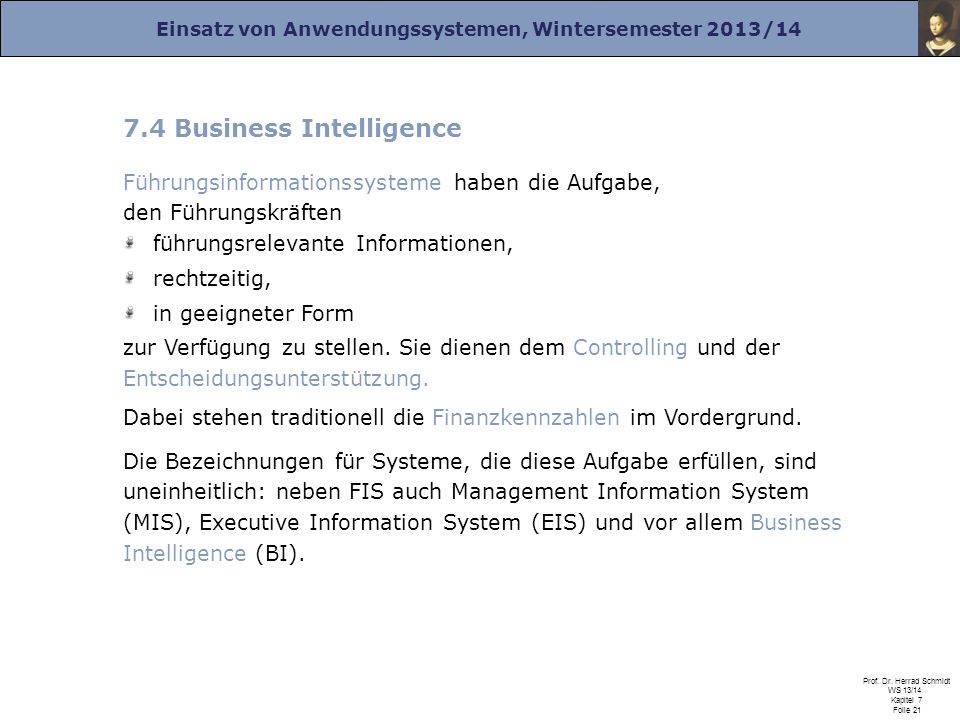

21 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie Business Intelligence Führungsinformationssysteme haben die Aufgabe, den Führungskräften führungsrelevante Informationen, rechtzeitig, in geeigneter Form zur Verfügung zu stellen. Sie dienen dem Controlling und der Entscheidungsunterstützung. Dabei stehen traditionell die Finanzkennzahlen im Vordergrund. Die Bezeichnungen für Systeme, die diese Aufgabe erfüllen, sind uneinheitlich: neben FIS auch Management Information System (MIS), Executive Information System (EIS) und vor allem Business Intelligence (BI).

22 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 22 Capgemini hat bei einer Unternehmensbefragung im Mittelstand im Jahre 2002 folgende Angaben über den Hauptnutzen eines MIS erhalten: Quelle: Capgemini (Link steht nicht mehr zur Verfügung)

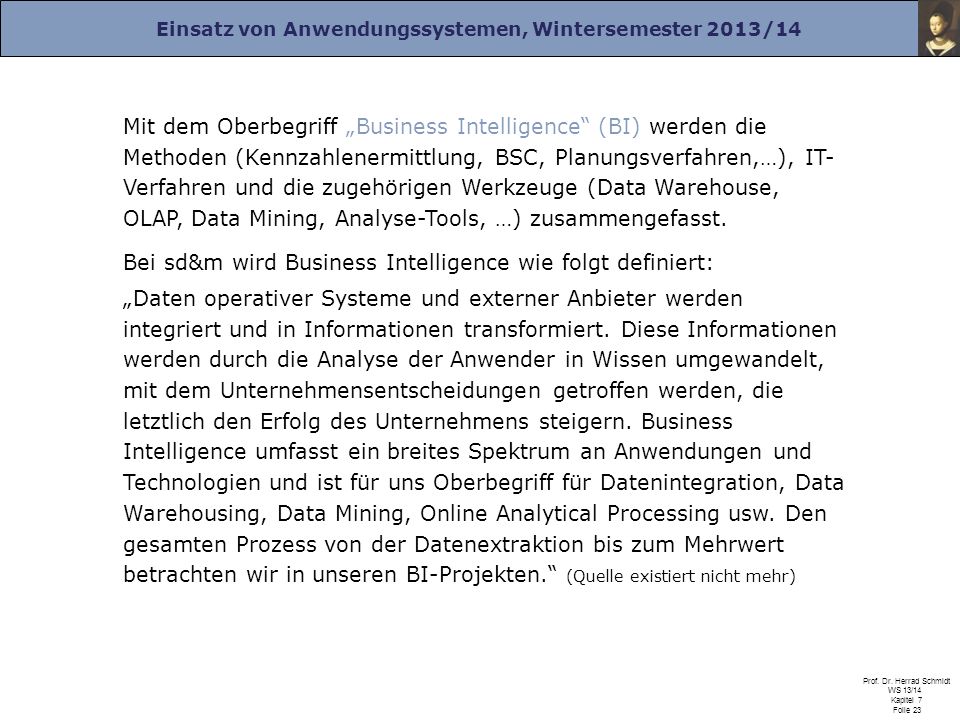

23 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 23 Mit dem Oberbegriff Business Intelligence (BI) werden die Methoden (Kennzahlenermittlung, BSC, Planungsverfahren,…), IT- Verfahren und die zugehörigen Werkzeuge (Data Warehouse, OLAP, Data Mining, Analyse-Tools, …) zusammengefasst. Bei sd&m wird Business Intelligence wie folgt definiert: Daten operativer Systeme und externer Anbieter werden integriert und in Informationen transformiert. Diese Informationen werden durch die Analyse der Anwender in Wissen umgewandelt, mit dem Unternehmensentscheidungen getroffen werden, die letztlich den Erfolg des Unternehmens steigern. Business Intelligence umfasst ein breites Spektrum an Anwendungen und Technologien und ist für uns Oberbegriff für Datenintegration, Data Warehousing, Data Mining, Online Analytical Processing usw. Den gesamten Prozess von der Datenextraktion bis zum Mehrwert betrachten wir in unseren BI-Projekten. (Quelle existiert nicht mehr)

24 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 24 Die Hauptanwendungsbereiche sind neben der strategischen Unternehmensführung und –steuerung, dem Controlling, das analytische CRM, Product Management (zur Sortimentsoptimierung) und Business Performance Management (dient der Prozessoptimierung Bezug zum Business Process Management). Beispiel: SAP NetWeaver Business Intelligence: Quelle: gisa_app/unternehm en/business_intellig ence.htm gisa_app/unternehm en/business_intellig ence.htm

25 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 25 BI-Tools: Es gibt spezielle Produkte bzw. Komponenten/Module (z.B. SAP), doch werden auch Excel und OLAP-Tools als BI-Tool genutzt.SAP Kernaufgaben: Data Warehouse Management OLAP als Grundlage für die Darstellung und Analysen Ad-hoc-Abfragen, vordefinierte Berichte, Kennzahlenberechnungen Analysen Zeit- und Trendanalysen, Zeitreihenvergleiche, Kampagnenanalysen, Risikomanagement, Budget-, Vertriebsplanung, Simulationen Balanced Scorecard Data Mining Visualisierung und Dashboarding (Desktop, Web-Client, mobile Geräte) Personalisierung Warnmeldungen (Alerts, Ampelsystem) Schnittstellen

26 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 26 Quelle: s.a.

27 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 27 Beispiel 2

28 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 28 Ungewöhnliches Beispiel: Ampel bei der Sau nw.de/index2.php?option=com_docman&task=doc_view&gid=10&Itemid=128ttp://www.bhzp.de/in dex.php?option=com_content&task=view&id=100&Itemid=121

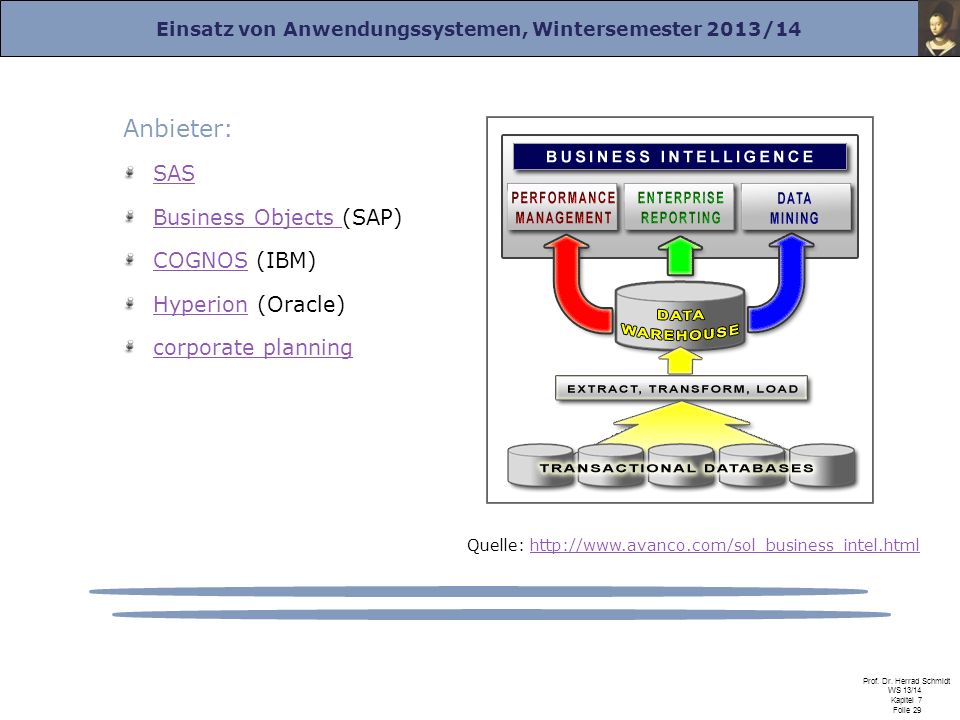

29 Einsatz von Anwendungssystemen, Wintersemester 2013/14 Prof. Dr. Herrad Schmidt WS 13/14 Kapitel 7 Folie 29 Anbieter: SAS Business Objects Business Objects (SAP) COGNOSCOGNOS (IBM) HyperionHyperion (Oracle) corporate planning Quelle:
