1 Business Process Model Converter (BPMC) - Integrationsplattform für Modellierungswerkzeuge integrative process management solutions Dr. Wolfgang Hoffmann April 2004

2 Ziel: Unternehmensübergreifende BPM-Plattform zum Austausch von Unternehmenscontent High-end / Low-end Modellierungswerkzeuge Workflow- systeme EAI-Systeme ERP- Systeme Portale Methodenkern … … MK allen Systemen gemeinsame Modellierungsmethode MK Systemindividuelle Anforderungen an die Modellierungsmethode frei konfigurier- bare Standard- methode Ein grafisches Interface für alle Systeme mit einer Standardmethode 1 1 Methodenmapping Modellierungs- assistent Legende:

3 Beispiel: Zuordnung von Objekten Tool B Modelle Tool A Modelle Tool B XML Tool B XML BPMC v v freiform Die zu überführenden Objekte müssen in ihrem Kontext betrachtet werden. Die Analyse ergibt die Zuordnung der Objekte in Tool A zu den Objekt-/Symboltypen in Tool B. Objekte aus ARIS können 1:1 nach Visio transformiert werden (mit allen Attributen, Hinterlegungen etc.)

4 BPMC – Business Content Integration zwischen Modellierungstools Neutrales Format MS Visio Tool XY XML SQL Server ARIS Der Business Process Model Converter (BPMC) – Entwickelt als Integrationsplattform für die gängigen Modellierungswerkzeuge. – Java Applikation – Relationale Datenbank BPMC Connectoren Neutrales XML-Format

5 Beispiel einer Anwendungsarchitektur für BPM Converter Prozessanwender Prozessdesigner Prozessmodellierung Prozesskonsolidierung Reporting Kennzahlenanalyse Zusatzmodule für High End Modellierungswerkzeuge Zielgruppe Funktionalität Tool Prozessadministrator Prozesscontroller html generiert aus Process Publishing BSC PCR Simulation, Workflow SAP Redokumentation BPMC Beispiel: Intranet: High End Modellierungswerkzeuge (z.B. Casewise, ARIS…) Low End Modellierungswerkzeuge z.B.

6 Nutzen BPMC Unabhängigkeit vom Modellierungstool –Low-end Tools zur kostengünstigen und einfachen Modellierung als front-end in der Breite –High-end Tools für komplexere Anwendungen als back- end für Spezialisten –Modellierung kann zielgruppengerecht und parallel in komplexen oder intuitiv bedienbaren Tools erfolgen –Investitionssicherheit bei Einsatz verschiedener Modellierungswerkzeuge und Workflow-Systemen durch Übernahme vorhandener Prozess-dokumentationen –Vermeidung von Interessenskonflikten bei Dezentralisierungsbestreben Fokus verlagert sich –weg von der ständigen Suche nach dem wahren, geeigneten Modellierungswerkzeug –hin zum eigentlichen Prozessmanagement Methoden- konventionen

7 Business Process Model Converter Kopplung ARIS Visio

8 Methodenmapping der Visio® und ARIS Methoden Visio ® verfügt über andere Methoden als ARIS, Methoden können in Visio ® frei konfiguriert werden. Daher müssen die Ziel-Modell- und Objekttypen definiert werden. ? IDEFEPK

9 Modellierung mit Visio ® Definition und Entwicklung kundenspezifischer Schablonen in Visio ®

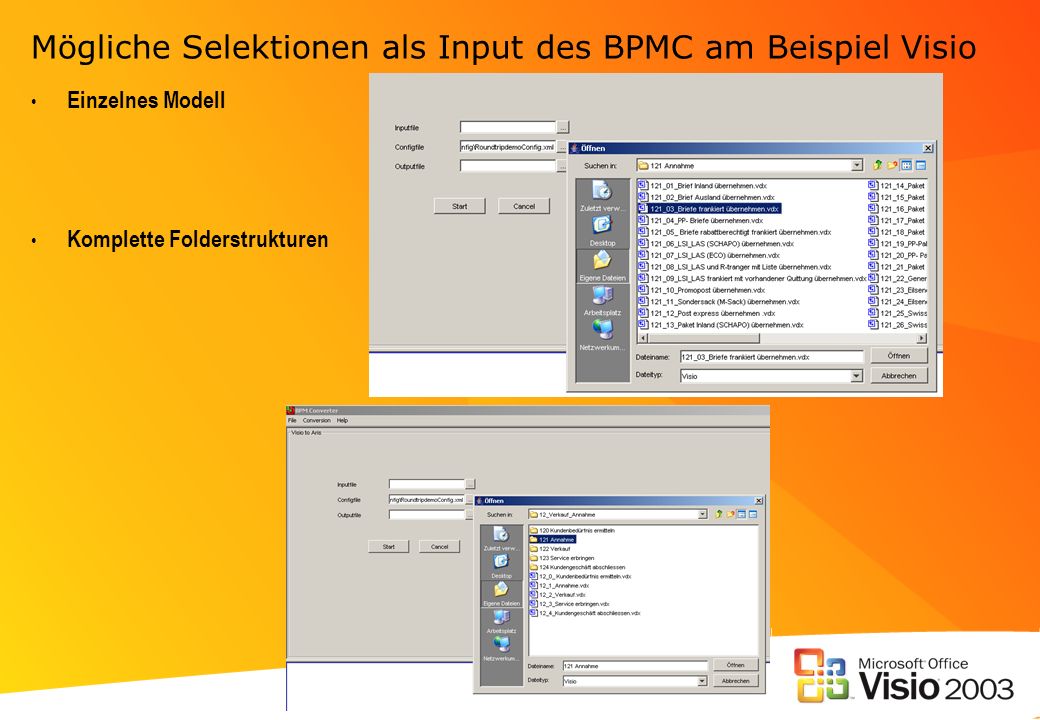

10 Mögliche Selektionen als Input des BPMC am Beispiel Visio Einzelnes Modell Komplette Folderstrukturen

11 Vorgehensweise für Modellaustausch zwischen Visio und ARIS ARIS XML-File XML-Export BPMC ARIS Visio: Transformation gemäss Mappingtabelle Visio XML-Files Öffnen, Neuanlegen, Verändern der Modelle Visio ARIS: Visio XML-Files BPMC Transformation gemäss Mappingtabelle ARIS XML-File ARIS Operativ-DB Visio XML-Files Visio XML-Files Visio XML-Files Visio XML-Files Visio XML-Files Visio XML-Files Visio XML-Files Visio XML-Files ARIS Operativ-DB Möglichkeit 1: Direkter XML Import (wenn GUID vorhanden) ARIS Merge-DB Möglichkeit 2: XML Import in Merge-DB Update-Merge in Operativ-DB (wenn GUID nicht vorhanden)

12 Kontakt HRW Consulting Dr. Wolfgang Hoffmann Adresse HRW Consulting AG Paul-Marien-Str Saarbrücken Telefonfix +49 (0) mobil +49 (0) Fax +49 (0) Webwww.hrw-consulting.comwww.hrw-consulting.com Mehr Infos unter:
