Schnittstellen, Anschlüsse und Optische Medien

Präsentation zum Thema: "Schnittstellen, Anschlüsse und Optische Medien"—  Präsentation transkript:

1 Schnittstellen, Anschlüsse und Optische Medien
Von Alexander Fast, Dimitri Pauls, Oliver Bührmann, Sven Gaida

2 Inhaltsverzeichnis 3.0 Anzahl verschiedener optischer Medien
1.0 Was ist FireWire? 1.1 Architektur 1.2 Entwicklung 1.3 Übertragungsrate 1.4 Einsatzgebiete 1.5.0 Hauptmerkmale 1.5.1 IEEE 1394a (Apple- Bezeichnung „FireWire 400“) 1.5.2 IEEE 1394b (Apple- Bezeichnung „FireWire 800“) 1.6 Sicherheitsprobleme 1.7 Pinbelegung 2.0 Vorteile gegenüber USB 2.0 2.0.1 IEEE 2.0.2 Lichtleiter 2.0.3 Lichtleiter Schaubild 2.1 Datenraten 2.2 Logo und Firmen 2.3 Pinbelegung 2.4 Vergleich 3.0 Anzahl verschiedener optischer Medien 3.1 Informationen einer Compact Disc (CD) 3.1.1 Aufbau 3.1.2 Funktion 3.2 Informationen zur DVD 3.2.1 Unterschiede DVD zur CD 3.3 Kampf zwischen Blu-Ray und HD-DVD 3.3.1 Entwicklerfirmen 3.3.2 Neuerungen gegenüber DVD 3.4 Darstellung 4.0 FOLGT

3 FireWire RvWBk Paderborn ETA 61 IT

4 Inhaltsverzeichnis 1.0 Was ist FireWire? 1.1 Architektur
1.2 Entwicklung 1.3 Übertragungsrate 1.4 Einsatzgebiete 1.5.0 Hauptmerkmale 1.5.1 IEEE 1394a (Apple-Bezeichnung „FireWire 400“) 1.5.2 IEEE 1394b (Apple-Bezeichnung „FireWire 800“) 1.6 Sicherheitsprobleme 1.7 Pinbelegung

5 1.0 Was ist FireWire? FireWire (auch bekannt als i.Link oder IEEE 1394) ist eine von Apple entwickelte serielle Schnittstelle ursprünglich nur auf den Macintosh-Computern von Apple zu findende Markenname FireWire („Feuerdraht“) Sony verwendet seit April 1997 die Bezeichnung i.LINK für die FireWire- Schnittstelle wird überwiegend für den schnellen Datenaustausch zwischen Computer und Multimedia- oder anderen Peripheriegeräten, jedoch auch in Industrie- und Automobilelektronik eingesetzt Ursprünglich als Nachfolger für SCSI entwickelt, lässt sich FireWire aber dank der hohen Übertragungsrate auch als Alternative zu Ethernet nutzen (IP over FireWire) FireWire steht in Konkurrenz zum verbreiteten USB-System

6 1.1 Architektur maximal sind 63 Geräte pro Bus möglich
FireWire IEEE 1394b unterstützt Ringtopologie bis zu Busse können mit Brücken verbunden werden, so dass insgesamt (63·1023=) Geräte verbunden werden können Anders als der Universal Serial Bus (USB) erlaubt FireWire die direkte Kommunikation aller Geräte untereinander (Peer-to- Peer) ohne einen Host(-Rechner)

7 1.2 Entwicklung zugrundeliegende Idee für FireWire geht bei Apple bis 1986 zurück; es dauerte jedoch fast ein Jahrzehnt, bis ein Standard verabschiedet wurde Ursprünglich (1995) gab es die drei Geschwindigkeitsklassen S100, S200 und S400 für Kabel-Verbindungen mit den bekannten sechspoligen Steckern im Jahre 2000 kam mit IEEE 1394a der von Sony i.Link genannte vierpolige Stecker hinzu seit 2002 gibt es den Nachfolger IEEE 1394b mit S800, S1600 und S3200 er führt eine neue Art der Signalisierung und neue Kabel mit neunpoligen Steckern ein seit 2003 ist S800-Hardware verfügbar, die in der Regel als „FireWire 800“ vermarktet wird aktuell steht gerade die Einführung von S3200 mit einer Übertragungsrate von 3,2 Gb/s an

8 1.3 Übertragungsrate die Zahlen hinter dem S bzw. „FireWire“ geben jeweils die ungefähre Transferrate in Mbit/s wieder tatsächlich überträgt die Basisversion exakt Bits pro Sekunde ( B/s) mit den bei Transferraten üblichen SI-Präfixen sind das exakt kbit/s, während es mit Binärpräfix exakt Kibit/s sind um auf den runden Wert 96 Mbit/s zu kommen, müssten also zwei verschiedene Präfixsysteme kombiniert werden, wie bspw. auch bei 3,5″-Disketten (1,44 MB = 1440 · 1024 Byte) dies wird in der Nomenklatur aber dadurch umgangen, dass gleich der aufgerundete Hunderterwert angegeben wird S3200 überträgt also nicht genau Mbit/s und auch nicht Mibit/s, sondern 3.145,728 Mbit/s bzw Mibit/s (~2,93 Gibit/s)

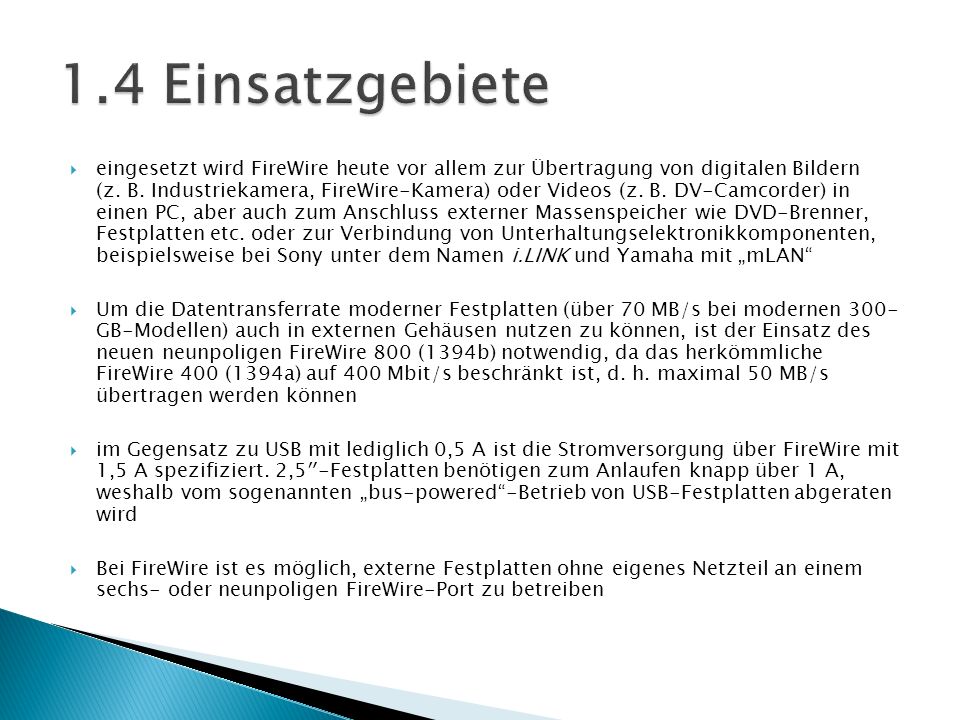

9 1.4 Einsatzgebiete eingesetzt wird FireWire heute vor allem zur Übertragung von digitalen Bildern (z. B. Industriekamera, FireWire-Kamera) oder Videos (z. B. DV-Camcorder) in einen PC, aber auch zum Anschluss externer Massenspeicher wie DVD-Brenner, Festplatten etc. oder zur Verbindung von Unterhaltungselektronikkomponenten, beispielsweise bei Sony unter dem Namen i.LINK und Yamaha mit „mLAN“ Um die Datentransferrate moderner Festplatten (über 70 MB/s bei modernen 300- GB-Modellen) auch in externen Gehäusen nutzen zu können, ist der Einsatz des neuen neunpoligen FireWire 800 (1394b) notwendig, da das herkömmliche FireWire 400 (1394a) auf 400 Mbit/s beschränkt ist, d. h. maximal 50 MB/s übertragen werden können im Gegensatz zu USB mit lediglich 0,5 A ist die Stromversorgung über FireWire mit 1,5 A spezifiziert. 2,5″-Festplatten benötigen zum Anlaufen knapp über 1 A, weshalb vom sogenannten „bus-powered“-Betrieb von USB-Festplatten abgeraten wird Bei FireWire ist es möglich, externe Festplatten ohne eigenes Netzteil an einem sechs- oder neunpoligen FireWire-Port zu betreiben

10 1.5 Hauptmerkmale 1.5.1 IEEE 1394a (Apple-Bezeichnung „FireWire 400“)
100, 200 oder 400 Mbit/s Übertragungsbandbreite (12, 25 oder 50 Megabyte pro Sekunde) Geräte können bei laufendem Betrieb angeschlossen werden und werden automatisch erkannt: „hot plug“ und „hot unplug“ integrierte Stromversorgung für Geräte (8 bis 33 V DC, 1,5 A, max. 48 W) Anschluss über Shielded Twisted Pair (STP) dünnes und damit flexibles 6-adriges Kabel (4 Adern für Datentransfer, 2 für Stromversorgung) oder 4-adriges Kabel (4 Adern für Datentransfer, keine Stromversorgungsleitungen) keine Terminatoren an den Kabelenden erforderlich Datenübertragung in beide Richtungen (bidirektional) 4,5 m max. Entfernung zwischen zwei Geräten (bei 400 Mbit/s) Gesamtlänge eines „daisy chain“-Stranges max. 72 m bis 63 Geräte anschließbar je Bus (max. 16 an einem „daisy chain“-Strang) bis zu 1023 Busse über Brücken zusammenschließbar paketorientierte Datenübertragung schneller isochroner Modus Geräteadressierung automatisch (keine Jumpereinstellungen an den Geräten oder ID- Schalter notwendig)

11 1.5.2 IEEE 1394b (Apple-Bezeichnung „FireWire 800“)
Merkmale wie 1394a mit folgenden Erweiterungen und Änderungen: 800 Mbit/s Übertragungsbandbreite (100 Megabyte pro Sekunde) neues, 9-adriges Kabel und neue Stecker neues Arbitrierungsverfahren (Protokoll) BOSS (Bus Ownership / Supervisor / Selector) andere Signalkodierung und Signalpegel, „beta-Mode“ Abwärtskompatibilität zu 1394a durch bilinguale Chips (auch Betrieb ausschließlich im neuen „beta-Mode“ möglich, dadurch allerdings keine Abwärtskompatibilität mehr) erlaubt den Einsatz verschiedener Kabelmaterialien (zum Beispiel Glasfaser, UTP) erlaubt längere Kabelverbindungen (in Abhängigkeit vom Kabelmedium, zum Beispiel 100 m bei Verwendung von UTP-Kabeln bis S100)

12 1.6 Sicherheitsprobleme Die OHCI-Spezifikation (Open Host Controller Interface) beinhaltet eine Betriebsart für FireWire-Controller, in welcher FireWire-Geräte den Hauptspeicher eines Rechners auslesen oder überschreiben können, ohne dass es durch die Software auf diesem Rechner unterstützt werden muss Dies ermöglicht theoretisch weitgehende Kontrolle des Rechners durch andere am FireWire-Bus angeschlossene Teilnehmer Zumindest in der voreingestellten Konfiguration sind unter anderem Linux, FreeBSD und Windows anfällig Durch die Notwendigkeit eines physischen Zugangs zu diesem Rechner ist die Praxisrelevanz aber eher gering

13 1.7 Pinbelegung 4pol. 1394a-Stecker 6pol. 1394a-Stecker
9pol. 1394b-Stecker Bezeichnung - 1 8 pos. Versorgungsspannung, meist +12 V 2 6 GND 3 TPB− 4 TPB+ 5 TPA− TPA+ Schirm A−, A+ 9 Schirm B−, B+ die Pin-Belegung von IEEE-1394-Pfostensteckern auf Hauptplatinen ist nicht herstellerübergreifend standardisiert und daher in der Regel abweichend von dieser Tabelle. Üblich sind sowohl 2×5-Pin- und 2×8-Pin-Pfostenstecker

14 USB 3.0 RvWBk Paderborn ETA 61 IT

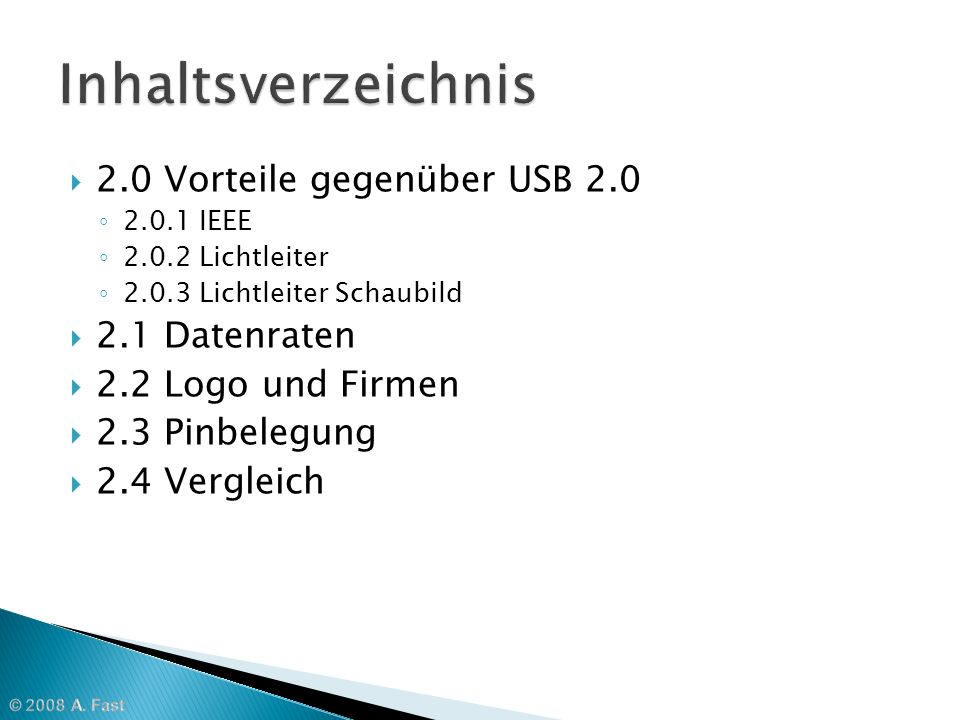

15 Inhaltsverzeichnis 2.0 Vorteile gegenüber USB 2.0 2.1 Datenraten
2.0.1 IEEE 2.0.2 Lichtleiter 2.0.3 Lichtleiter Schaubild 2.1 Datenraten 2.2 Logo und Firmen 2.3 Pinbelegung 2.4 Vergleich © A. Fast

16 2.0 Vorteile gegenüber USB 2.0
Laut IEEE soll die Geschwindigkeit bis zu einer Kabellänge von 3 Metern bei rund 4,8 GB/s liegen 10 mal schneller -> somit können 27 GB in 70 Sekunden kopiert werden Geschwindigkeit nur mit neuen Kabeln möglich, bei denen Lichtleiter zum Einsatz kommen. Senden und Empfangen möglich Geringer Energieverbrauch, besonders gut für Laptop User (Stromsparmodus) Statt 100 mA stehen nun 150 mA pro Gerät zur Verfügung Auf Anforderung können statt 500 mA nun 900 mA bereitgestellt werden Form des Steckers ist Abwärtskompatibel zu USB 2.0 usw Ältere Treiber sollen weiterverwendbar bleiben

17 2.0.1 Institute of Electrical and Eletronics Engineers ist ein weltweiter Berufsverband von Ingenieuren aus den Bereichen Elektrotechnik und Informatik in New York Veranstalter von Fachtagungen, Herausgeber diverser Fachzeitschriften und bildet Germien für die Normung von Techniken, Hard- und Software Mit mehr als Mitgliedern in über 150 Ländern größter technischer Berufsverband der Welt

18 2.0.2 Lichtleiter Es handelt sich hierbei in der Regel um transparente, flexible Materialien relativ hoher optischer Dichte, in die Licht eingekoppelt und durch Totalreflexion weitergeleitet wird. Licht wird so ein gestrahlt, dass es stets an der Grenzfläche zwischen dem optisch dichteren und optisch dünneren Material totalreflektiert wird.

19

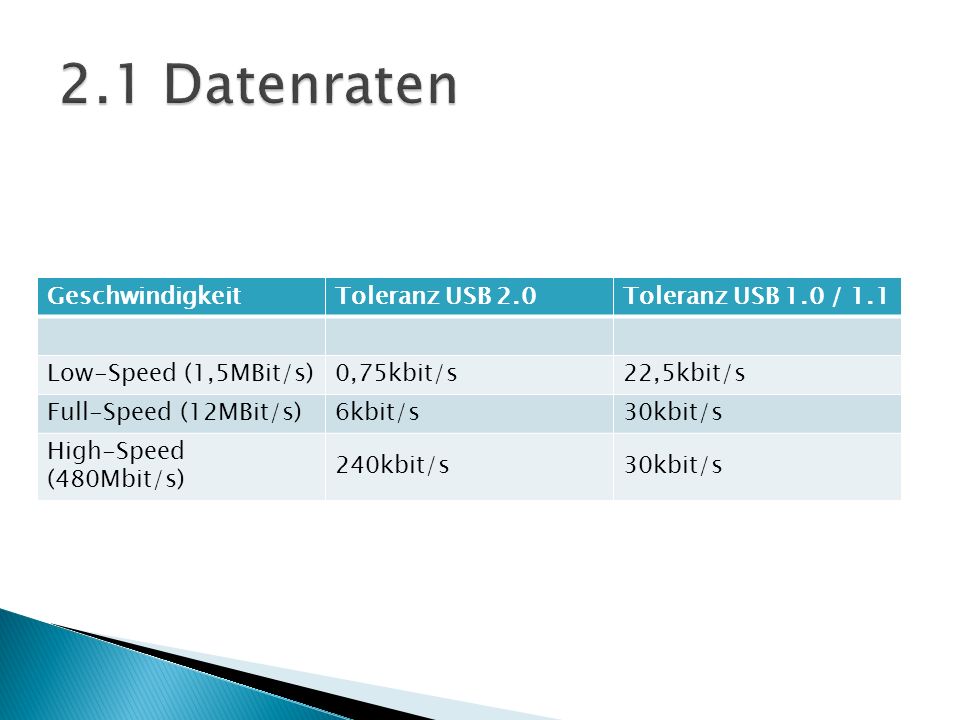

20 2.1 Datenraten Geschwindigkeit Toleranz USB 2.0 Toleranz USB 1.0 / 1.1
Low-Speed (1,5MBit/s) 0,75kbit/s 22,5kbit/s Full-Speed (12MBit/s) 6kbit/s 30kbit/s High-Speed (480Mbit/s) 240kbit/s

21 2.2 Logo und Firmen USB 3.0 Promoter Group entwickelt USB 3.0
Dazu gehören Unternehmen wie Intel, NEC, Hewlett Packard, NXP Semiconductors, Microsoft und Texas Instruments Neues Logo: Altes Logo: Die ersten Kompatiblen Produkte kommen 2009 /2010 auf den Markt

22 2.3 Pinbelegung Standartstecker USB 2.0 Zusätzliche Pins USB 3.0 Pin
Name Farbe Detail 1 VCC Rot +5V 2 D- Weiß Data - 3 D+ Grün Data + 4 GND Schwarz Masse Name Beschreibung SSTX+ Datenübertragung vom Host zum Gerät SSTX- Mit SSTX+ verdrillt GND Masse SSRX+ Datenübertragung vom Gerät zum Host SSRX- Mit SSRX+ verdrillt Standartstecker USB 2.0 Zusätzliche Pins USB 3.0

23 2.4 Vergleich Schnittstelle USB 2.0 Fire Wire 400 Fire Wire 800
Gigabit Ethernet eSATA Transferrate (theoretisch) Bis 60MByte/s Bis 50MByte/s Bis 100 MByte/s Bis 125 MByte/s Bis 300 MByte/s Geräte-anzahl (maximal) 127 63 1 Kabellänge pro Gerät 5m 4,5m 100m 1m

24 Optische Medien RvWBk Paderborn ETA 61 IT

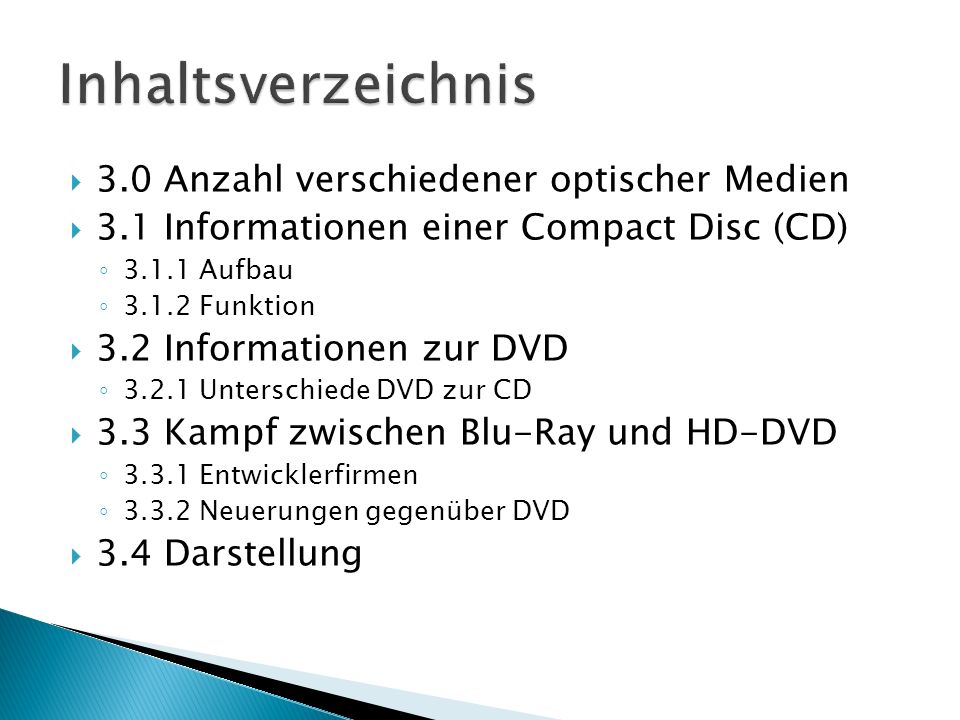

25 Inhaltsverzeichnis 3.0 Anzahl verschiedener optischer Medien
3.1 Informationen einer Compact Disc (CD) 3.1.1 Aufbau 3.1.2 Funktion 3.2 Informationen zur DVD 3.2.1 Unterschiede DVD zur CD 3.3 Kampf zwischen Blu-Ray und HD-DVD 3.3.1 Entwicklerfirmen 3.3.2 Neuerungen gegenüber DVD 3.4 Darstellung

26 3.0 Anzahl verschiedener optischer Datenträger
Blu-Ray Disc (BD) Compact Disc (CD) Digital Multilayer Disk (en) Digital Versatile Disc (DVD) Enhanced Versatile Disc (EVD) Finalized Versatile Disc (FVD) Fluorescent Multilayer Disc (en) High Density DVD (HD DVD) Holographic Versatile Disc (HVD) Laserdisc (LD) Magneto Optical Disk (MOD) MiniDisc (MD) Phasewriter Dual (PD) Professional Disc for Data (PDD) Protein-coated Disc (PCD) TeraDisc Ultra Density Optical (UDO) Universal Media Disc (UMD) Versatile Multilayer Disc (VMD).

27 3.1 Informationen einer Compact Disc (CD)
Im Durchschnitt kann eine CD ca. 700 MB speichern Unterschiedliche Formate von CDs, z.B CD-R (beschreibbare CD) oder CD-RW (mehrmals beschreibbare CD)

28 3.1.1 Aufbau CD ist 1,2mm dick und besteht aus mehreren Schichten
Erste Schicht ist das Label, unter dem sich die Lack,- Aluminium,- und Polycarbonatschichten befinden

29 3.1.2 Funktion Datenspeicherung durch Presswerke:
Die Daten auf der CD werden in Form von Pits (Gruben) und Lands (Flachen) gespeichert Datenspeicherung durch CD-Brenner: Mit Hilfe vom Laser werden Bereiche erstellt, deren Reflektionseigenschaften denen von Pits und Lands entsprechen Beim Einlesen der Daten wird der Laserstrahl von der CD zu einer Photodiode reflektiert, die die Lichtschwankungen registriert Diese Schwankungen sind bei Lands und Pits verschieden, somit werden die 1-en und 0-en unterschieden

30 3.2 Informationen zur DVD Die DVD hat fast den gleichen Aufbau und gleiche Funktion wie eine CD, jedoch beträgt die Speicherkapazität ungefähr 4,7 GB Formate: DVD-R und DVD-RW (damals teuer) Deswegen hat eine andere Vereinigung DVD+R und DVD+RW hergestellt Heutzutage gibt es keine wesentlichen Unterschiede der Formaten

31 3.2.1 Unterschiede DVD zur CD
Technischer Unterschied besteht in der Entfernung der Datenträgerschicht zur Oberflöche, die bei der DVD ungefähr halb so groß ist (Laserpunkt kann feiner gemacht werden) Die Wellenlänge des Laserpunktes ist im Vergleich zu 780nm der CD, um 130nm kleiner Beim Lese- und Schreibvorgang gibt es keine wesentlichen Unterschiede

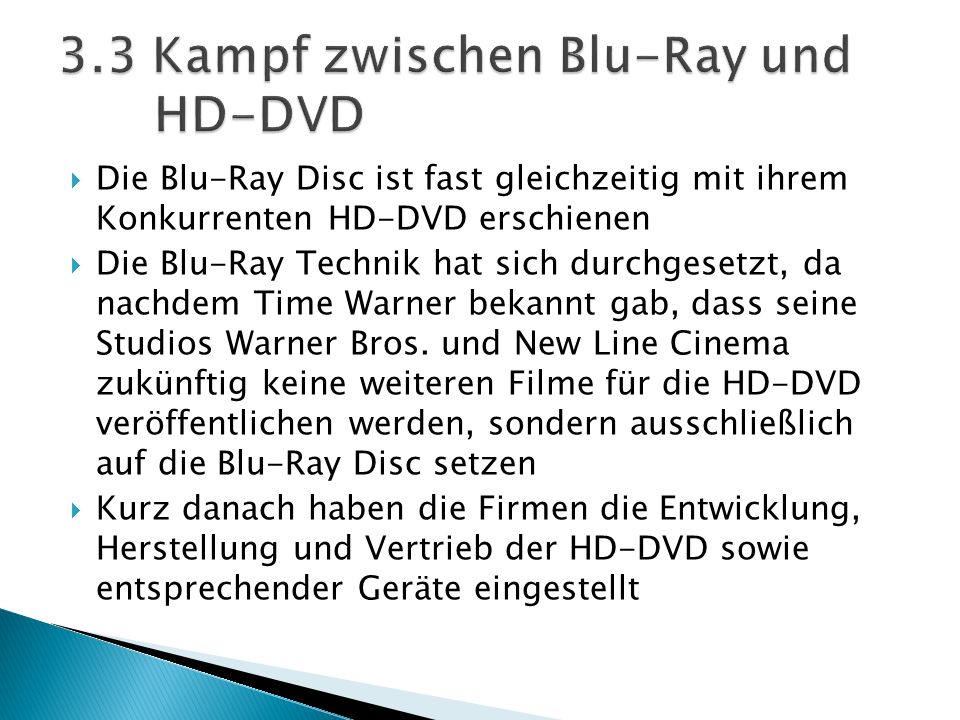

32 3.3 Kampf zwischen Blu-Ray und HD-DVD
Die Blu-Ray Disc ist fast gleichzeitig mit ihrem Konkurrenten HD-DVD erschienen Die Blu-Ray Technik hat sich durchgesetzt, da nachdem Time Warner bekannt gab, dass seine Studios Warner Bros. und New Line Cinema zukünftig keine weiteren Filme für die HD-DVD veröffentlichen werden, sondern ausschließlich auf die Blu-Ray Disc setzen Kurz danach haben die Firmen die Entwicklung, Herstellung und Vertrieb der HD-DVD sowie entsprechender Geräte eingestellt

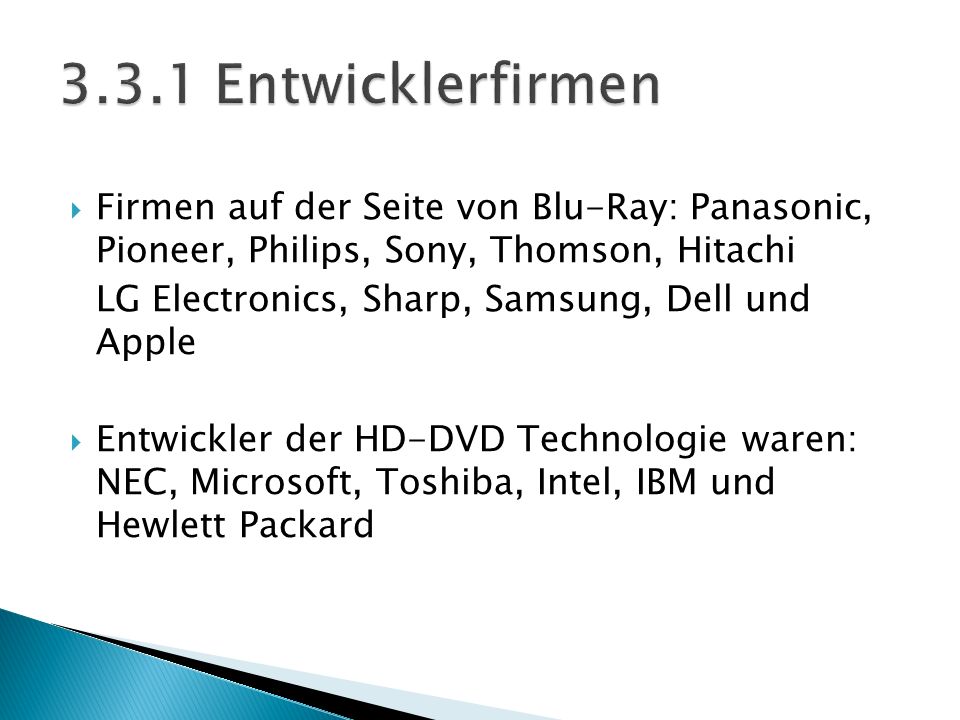

33 3.3.1 Entwicklerfirmen Firmen auf der Seite von Blu-Ray: Panasonic, Pioneer, Philips, Sony, Thomson, Hitachi LG Electronics, Sharp, Samsung, Dell und Apple Entwickler der HD-DVD Technologie waren: NEC, Microsoft, Toshiba, Intel, IBM und Hewlett Packard

34 3.3.2 Neuerungen gegenüber DVD
Die große Kapazität wurde dadurch erreicht, dass die Datenträgerschicht noch näher zur Oberflöche positioniert wurde (Anfälligkeit für Kratzern und anderen mechanischen Beschädigungen gestiegen) Dadurch wurde die Beschichtung „Durabis“ entwickelt Veränderte Wellenlänge der Laserstrahlen Wegen der viel kurzeren Welle hat sich deren Farbe geändert Aufbau ist einer CD oder DVD ähnlich Lese-und Schreibvorgang entspricht dem der CDs und DVDs

35 3.4 Darstellung
