1 Als Einstieg gab es einen Film, dieser kann hier leider aufgrund der teilnehmenden Personen nicht gezeigt werden.

2 Lebensdauer von Datenspeichern 10 6 10 5 10 4 10 1 Jahre

3 CD und DVD Gliederung: Eigenschaften der benötigten Materialien Polycarbonatsynthese Fertigung Funktionsweise der optischen Datenspeicher Speichereigenschaften Speicher der Zukunft

4 CD und DVD: Eigenschaften des Kunststoffs optische Homogenität und hohe Durchlässigkeit große Härte hohes Maß an Unzerbrechlichkeit Formstabilität muss unzersetzt schmelzbar sein und niedrige Viskosität haben möglichst preiswert Polycarbonat (PC) Substrateigenschaften Na 2 CO 3

5 CD und DVD: Eigenschaften des Kunststoffs Polymethylmethacrylat (Plexiglas) PC-Polystyrol-Mischung

6 Bisphenol A Polycarbonatsynthese

7 2 2 ;

8 Polycarbonat Polycarbonatsynthese

9 Polycarbonat n Polycarbonatsynthese

10 CD und DVD: Eigenschaften des Kunststoffs

11 Polycarbonat Fotos Matrix land pit land Massenfertigung: Spritzgussverfahren

12 Lack Polycarbonat land pit land Detektor Laser 0 Aluminium 1,2 mm Funktion des optischen Datenspeichers: CD 40-80 nm

13 Polycarbonat land pit land Detektor 1 Aluminium Lack CD Funktion des optischen Datenspeichers: CD

14 Polycarbonat Detektor 0 CD Aluminium Lack 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 Funktion des optischen Datenspeichers: CD

15 Polycarbonat land pit land Detektor 1 Aluminium Lack CD Funktion des optischen Datenspeichers: CD

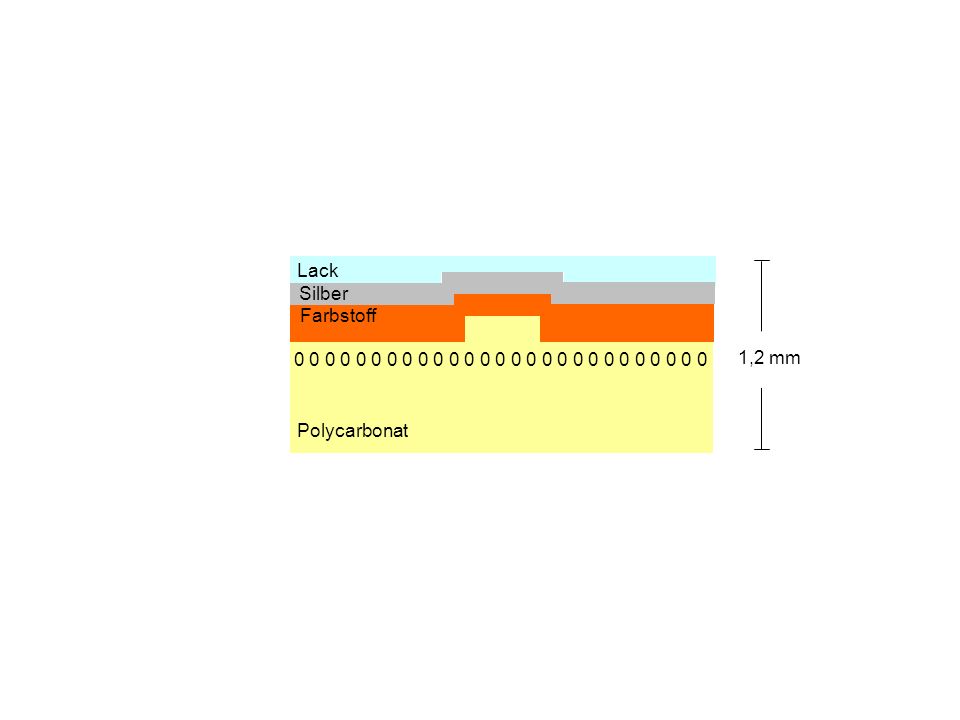

16 Polycarbonat Farbstoff 1,2 mm Lack Silber 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Funktion des optischen Datenspeichers: CD-R

17 Polycarbonat CD-R Farbstoff Lack Silber Brennen CD-RCD 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 Funktion des optischen Datenspeichers: CD-R

18 Polycarbonat Lack Ag-In-Sb-Te CD-RW 500 °C pit Funktion des optischen Datenspeichers: CD-RW

19 Polycarbonat CD-RW Lack Ag-In-An-Te 200 °C Funktion des optischen Datenspeichers: CD-RW

20 CD 780 nm 700 MB DVD 650 nm 4,7 GB 0,6 mm Polycarbonat Aluminium Polycarbonat Lack Polycarbonat- Synthese Lack Polycarbonat Aluminium 1,2 mm 2,1 µm 1,3 µm Die Speichereigenschaften von CD, DVD und Co.

21 780 nm DVD 650 nm 0,6 mm Polycarbona t Aluminium Polycarbonat Lack Polycarbonat- Synthese Lack Polycarbonat Aluminium 1,2 mm CD DVD 8,5 GB double/dual layer 700 MB 4,7 GB 780 nm 650 nm 1977 2004 1995 Die Speichereigenschaften von CD, DVD und Co.

22 Polycarbonat pit land pit Aluminium Polycarbonat 0,6 mm Lack Aluminium Die Speichereigenschaften von CD, DVD und Co.

23 Polycarbonat pit land pit Aluminium Polycarbonat 0,6 mm Lack Aluminium Die Speichereigenschaften von CD, DVD und Co.

24 780 nm DVD 0,6 mm Polycarbona t Aluminium Polycarbonat Lack Polycarbonat- Synthese Lack Polycarbonat Aluminium 1,2 mm CD DVD 8,5 GB double/dual layer 700 MB 4,7 GB 15-25 GB Blu-ray/ HD Polycarbonat Aluminium Polycarbonat 0,6 mm Lack Aluminium 780 nm 405 nm 650 nm Aluminium Polycarbonat 1,1 mm Lack 0,1 mm 1977 2004 1995 2007 Die Speichereigenschaften von CD, DVD und Co.

25 Speicher der Zukunft Holografischer Speicher ( ca. 1 Terabyte/cm 3 ) Biologische Festplatte Deinococcus radiodurans

26 Speicher der Zukunft Danke!

27 Literatur Roth, Klaus: CD, DVD und Co. Die Chemie der schillernden Scheiben. Chemie in unserer Zeit. 41. Wiley-VCH-Verlag, Weinheim 2007, 334-345. http://de.wikipedia.org/wiki/DVD 25.05.2008http://de.wikipedia.org/wiki/DVD http://de.wikipedia.org/wiki/Compact_Disc 25.05.2008http://de.wikipedia.org/wiki/Compact http://www.wdrmaus.de/sachgeschichten/cd_herstellung/ 27.05.2008http://www.wdrmaus.de/sachgeschichten/cd_herstellung/ Skript zur Vorlesung "Polymerpyramide und Polycarbonate", SS 2008, Prof. P. Strohriegl, Universität Bayreuth.

28

29 Polycarbonat Fotos Matrix land pit land Massenfertigung: Spritzgussverfahren

30 PC Härte Transmission Wärmeformbeständigkeit Wasserabsorption Doppelbrechung Preis Spritzguss Bruchfestigkeit PMMA

31 PC Härte Transmission Wärmeformbeständigkeit Wasserabsorption Doppelbrechung Preis Spritzguss Bruchfestigkeit PMMA

32 Funktion des optischen Datenspeichers: CD Lack land pit land Detektor Laser 0 Aluminium 1,2 mm 40-80 nm Polycarbonat

33 780 nm DVD 0,6 mm Polycarbona t Aluminium Polycarbonat Lack Polycarbonat- Synthese Lack Polycarbonat Aluminium 1,2 mm CD DVD 8,5 GB double/dual layer 700 MB 4,7 GB 15-25 GB Blu-ray/ HD Polycarbonat Aluminium Polycarbonat 0,6 mm Lack Aluminium 780 nm 405 nm 650 nm Aluminium Polycarbonat 1,1 mm Lack 0,1 mm 1977 2004 1995 2007 Die Speichereigenschaften von CD, DVD und Co.

34 780 nm DVD 0,6 mm Polycarbona t Aluminium Polycarbonat Lack Polycarbonat- Synthese Lack Polycarbonat Aluminium 1,2 mm CD DVD 8,5 GB double/dual layer 700 MB 4,7 GB 15-25 GB Blu-ray/ HD Polycarbonat Aluminium Polycarbonat 0,6 mm Lack Aluminium 780 nm 405 nm 650 nm Aluminium Polycarbonat 1,1 mm Lack 0,1 mm

35 1,2 mm Polycarbonat Lack Silber 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

36 Spurrillen einer CD pit land

37 Polycarbonat Farbstoff 1,2 mm Lack Silber 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
