1 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Qualitätssicherung ingenieurgeodätischer Prozesse im Bauwesen Geodätische Woche 2010 Session 4 Dipl.-Ing. Jürgen Schweitzer Institut für Anwendungen der Geodäsie im Bauwesen, Universität Stuttgart

2 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Gliederung 1.Motivation 2.Allgemeine Grundlagen: Qualitätsmodell 3.Qualitätssicherung ingenieurgeodätischer Prozesse 4.Beispiel 5.Zusammenfassung und Ausblick Geodätische Woche 2010Nr

3 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Entwicklung eines Qualitätsmodells für ingenieurgeodätische Prozesse im Bauwesen Geodätische Woche 2010Nr Motivation Im DFG Forschungsprojekt EQuiP (Effizienzoptimierung und Qualitätssicherung ingenieurgeodätischer Prozesse im Bauwesen) Befasst sich mit einer effizienzorientierten Integration ingenieurgeodätischer Prozesse in Bauabläufe unter Berücksichtigung qualitätssichernder Maßnahmen

4 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Was ist ein Qualitätsmodell? Ein Qualitätsmodell ist ein Begriffsrahmen, in dem der abstrakte Begriff Qualität stufenweise in Einzelaspekte aufgelöst und so konkretisiert wird. Verschiedne Qualitätsmodelle: Geodätische Woche 2010Nr Softwareentwicklung (ISO 9126) Datenmanagement (ISO 19113) Verkehrstelematik/ IAGB Merkmale (engl. Factors)Elemente (engl. elements)Merkmale Teilmerkmale (engl. Criteria)Subelemente (engl. subelements)--- Indikatoren (engl. metrics)Qualitätsmaße (engl. quality measure) Parameter 2. Grundlagen

5 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Qualitätsmodell Geodätische Woche 2010Nr Grundlagen

6 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Geodätische Woche 2010Nr Qualitätssicherung ingenierugeodätischer Prozesse Ingenieurgeodätische Prozesse im Bauwesen (Hochbau): Einrichtung eines Grundlagennetzes Laufendhaltung des Lage- und Höhennetzes Absteckung Abnahme (Kontrolle) Erfassung von Bauwerksdeformationen Absteckung Betonierung Abnahme

7 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Maßtoleranzen (Quelle: DIN 18202) Geodätische Woche 2010Nr

8 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Geodätische Woche 2010Nr Anforderungen Primäre -Einhaltung der ToleranzenToleranzen -Einhaltung der absoluten Lage und Höhe im Raum Sekundäre-Vollständigkeit der Elemente eines Bauwerkes -Vollständigkeit der Messprozesse -Einhaltung der Lagebeziehung der Elemente zueinander -Zuverlässigkeit der Messprozesse sowie Messmittel gegeben -Einhaltung der zeitlichen Vorgaben Anforderungen an das Produkt (Gebäudegeometrie) sowie die Messprozesse 3. Qualitätssicherung ingenierugeodätischer Prozesse

9 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Geodätische Woche 2010Nr AnforderungenParameterMerkmale Einhaltung der Toleranzen und absoluten Lage und Höhe im Raum -Standardabweichung - Toleranzkorrektheit Genauigkeit Korrektheit Einhaltung der Lagebeziehung der Elemente zueinander - Topologiekorrektheit Vollständigkeit der Elemente im Rohbau - Anzahl fehlende Elemente - Anzahl überschüssiger Elemente Vollständigkeit Vollständigkeit der Prozesschritte für ein Messprozess - Grad der Übereinstimmung mit dem Plan Zuverlässigkeit der Messprozesse sowie Messmittel - Bedingungsdichte - Kleinster aufdeckbarer Fehler - Störanfälligkeit Zuverlässigkeit Einhaltung zeitlicher Vorgaben - Zeitverzug Pünktlichkeit 3. Qualitätssicherung ingenierugeodätischer Prozesse

10 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Standardabweichung (Genauigkeit): Die Standardabweichung σ ist eine statistische Kennzahl, und kennzeichnet das zufällige Streuen der Messwerte x i einer als Zufallsvariablen definierten Messgröße X um deren Erwartungswert E(X). Die Standardabweichung kann aus Wiederholungsmessungen berechnet werden oder aus Genauigkeitsangaben von Geräten abgeleitet werden Toleranzkorrektheit (Korrektheit): Die Toleranzkorrektheit Tk ist ein aus Messungen zusammengesetzter Wert, der eine Aussage über die Einhaltung der Toleranzen trifft. Ist die Toleranzkorrektheit Tk größer oder gleich Null, ist die Toleranz eingehalten. Ist Tk negativ, ist die Toleranz nicht eingehalten. Bedingungsdichte (Zuverlässigkeit): Die Bedingungsdichte B gibt an, zu welchem Prozentsatz ein gemessenes (geometrisches) Element (z.B. Punkt) überbestimmt ist: Parameter (1) Geodätische Woche 2010Nr Qualitätssicherung ingenierugeodätischer Prozesse

11 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Ausrichtung (Absteckung) aller Schalungselemente eines Geschosses Geodätische Woche 2010Nr Beispiel Ausrichtung der Schalung, indem Neigung und Höhe angepasst werden! 5m

12 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Ausrichtung (Absteckung) aller Schalungselemente eines Geschosses Geodätische Woche 2010Nr Beispiel Konkrete Anforderungen: ToleranzToleranz Geschosshöhe: ± 16 mm ToleranzToleranz Neigung: ± 12 mm Anzahl abzusteckender Punkte: 48 Dauer: 8 Stunden 5m

13 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Prozessablauf für die Erstellung der Geschosswände: Geodätische Woche 2010Nr Beispiel n = 12

14 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Prozessablauf für die Erstellung der Geschosswände: Geodätische Woche 2010Nr Beispiel 1.1 Standardabweichung der Stationierung z.B. aus Kovarianzmatrix

15 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Prozessablauf für die Erstellung der Geschosswände: Geodätische Woche 2010Nr Beispiel Standardabweichung des 1. u. 2.Punktes aus Standardabweichung des 2. u. 3. Punktes aus Standardabweichung der Höhendifferenz dh und der Neigung Bedingungsdichte bezogen auf dh sowie Neigung Toleranzkorrektheit bezogen auf dh sowie Neigung

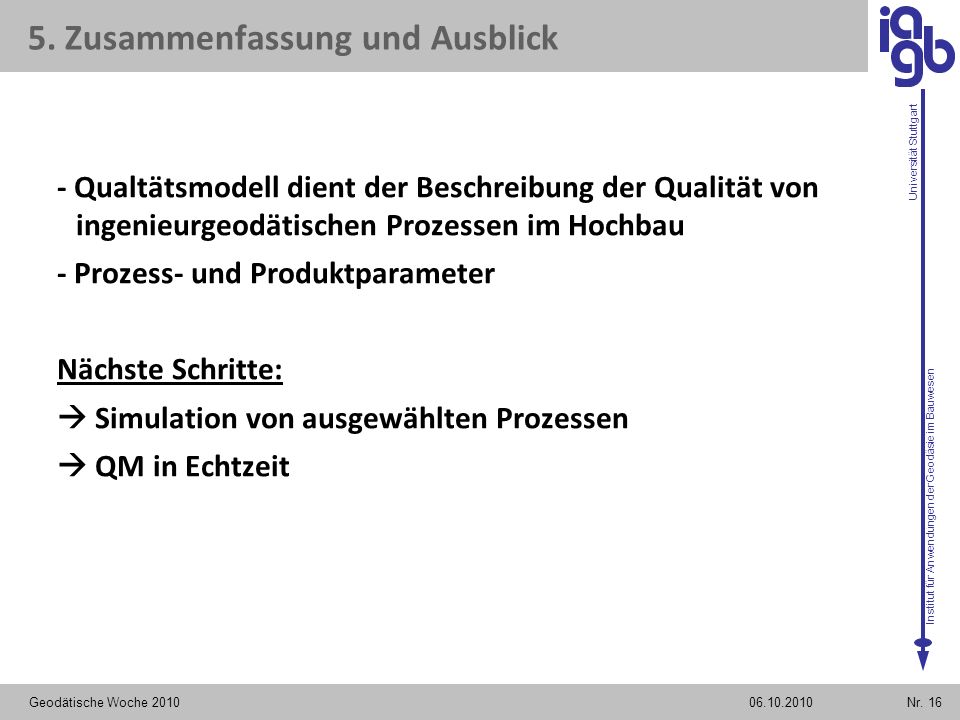

16 Institut für Anwendungen der Geodäsie im Bauwesen Universität Stuttgart Geodätische Woche 2010Nr Zusammenfassung und Ausblick - Qualtätsmodell dient der Beschreibung der Qualität von ingenieurgeodätischen Prozessen im Hochbau - Prozess- und Produktparameter Nächste Schritte: Simulation von ausgewählten Prozessen QM in Echtzeit
