1 FireWire RvWBk Paderborn ETA 61 IT © A. Fast

2 Inhaltsverzeichnis 1.0 Was ist FireWire? 1.1 Architektur
1.2 Entwicklung 1.3 Übertragungsrate 1.4 Einsatzgebiete 1.5.0 Hauptmerkmale 1.5.1 IEEE 1394a (Apple-Bezeichnung „FireWire 400“) 1.5.2 IEEE 1394b (Apple-Bezeichnung „FireWire 800“) 1.6 Sicherheitsprobleme 1.7 Pinbelegung © A. Fast

3 1.0 Was ist FireWire? FireWire (auch bekannt als i.Link oder IEEE 1394) ist eine von Apple entwickelte serielle Schnittstelle ursprünglich nur auf den Macintosh-Computern von Apple zu findende Markenname FireWire („Feuerdraht“) Sony verwendet seit April 1997 die Bezeichnung i.LINK für die FireWire- Schnittstelle wird überwiegend für den schnellen Datenaustausch zwischen Computer und Multimedia- oder anderen Peripheriegeräten, jedoch auch in Industrie- und Automobilelektronik eingesetzt Ursprünglich als Nachfolger für SCSI entwickelt, lässt sich FireWire aber dank der hohen Übertragungsrate auch als Alternative zu Ethernet nutzen (IP over FireWire) FireWire steht in Konkurrenz zum verbreiteten USB-System © A. Fast

4 1.1 Architektur maximal sind 63 Geräte pro Bus möglich
FireWire IEEE 1394b unterstützt Ringtopologie bis zu Busse können mit Brücken verbunden werden, so dass insgesamt (63·1023=) Geräte verbunden werden können Anders als der Universal Serial Bus (USB) erlaubt FireWire die direkte Kommunikation aller Geräte untereinander (Peer-to- Peer) ohne einen Host(-Rechner) © A. Fast

5 1.2 Entwicklung zugrundeliegende Idee für FireWire geht bei Apple bis 1986 zurück; es dauerte jedoch fast ein Jahrzehnt, bis ein Standard verabschiedet wurde Ursprünglich (1995) gab es die drei Geschwindigkeitsklassen S100, S200 und S400 für Kabel-Verbindungen mit den bekannten sechspoligen Steckern im Jahre 2000 kam mit IEEE 1394a der von Sony i.Link genannte vierpolige Stecker hinzu seit 2002 gibt es den Nachfolger IEEE 1394b mit S800, S1600 und S3200 er führt eine neue Art der Signalisierung und neue Kabel mit neunpoligen Steckern ein seit 2003 ist S800-Hardware verfügbar, die in der Regel als „FireWire 800“ vermarktet wird aktuell steht gerade die Einführung von S3200 mit einer Übertragungsrate von 3,2 Gb/s an © A. Fast

6 1.3 Übertragungsrate die Zahlen hinter dem S bzw. „FireWire“ geben jeweils die ungefähre Transferrate in Mbit/s wieder tatsächlich überträgt die Basisversion exakt Bits pro Sekunde ( B/s) mit den bei Transferraten üblichen SI-Präfixen sind das exakt kbit/s, während es mit Binärpräfix exakt Kibit/s sind um auf den runden Wert 96 Mbit/s zu kommen, müssten also zwei verschiedene Präfixsysteme kombiniert werden, wie bspw. auch bei 3,5″-Disketten (1,44 MB = 1440 · 1024 Byte) dies wird in der Nomenklatur aber dadurch umgangen, dass gleich der aufgerundete Hunderterwert angegeben wird S3200 überträgt also nicht genau Mbit/s und auch nicht Mibit/s, sondern 3.145,728 Mbit/s bzw Mibit/s (~2,93 Gibit/s) © A. Fast

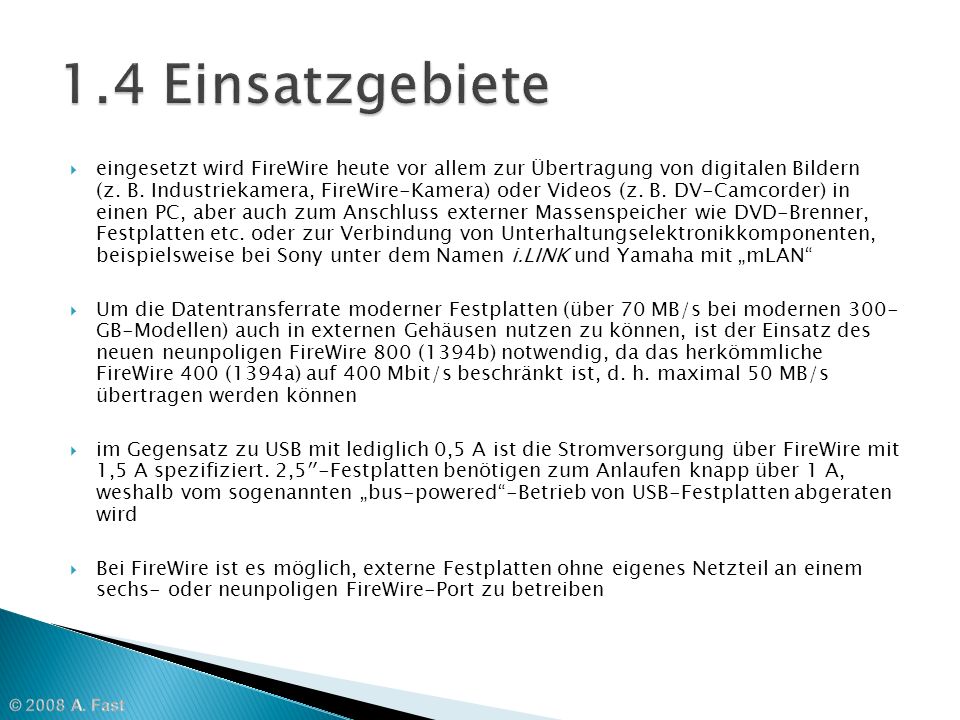

7 1.4 Einsatzgebiete eingesetzt wird FireWire heute vor allem zur Übertragung von digitalen Bildern (z. B. Industriekamera, FireWire-Kamera) oder Videos (z. B. DV-Camcorder) in einen PC, aber auch zum Anschluss externer Massenspeicher wie DVD-Brenner, Festplatten etc. oder zur Verbindung von Unterhaltungselektronikkomponenten, beispielsweise bei Sony unter dem Namen i.LINK und Yamaha mit „mLAN“ Um die Datentransferrate moderner Festplatten (über 70 MB/s bei modernen 300- GB-Modellen) auch in externen Gehäusen nutzen zu können, ist der Einsatz des neuen neunpoligen FireWire 800 (1394b) notwendig, da das herkömmliche FireWire 400 (1394a) auf 400 Mbit/s beschränkt ist, d. h. maximal 50 MB/s übertragen werden können im Gegensatz zu USB mit lediglich 0,5 A ist die Stromversorgung über FireWire mit 1,5 A spezifiziert. 2,5″-Festplatten benötigen zum Anlaufen knapp über 1 A, weshalb vom sogenannten „bus-powered“-Betrieb von USB-Festplatten abgeraten wird Bei FireWire ist es möglich, externe Festplatten ohne eigenes Netzteil an einem sechs- oder neunpoligen FireWire-Port zu betreiben © A. Fast

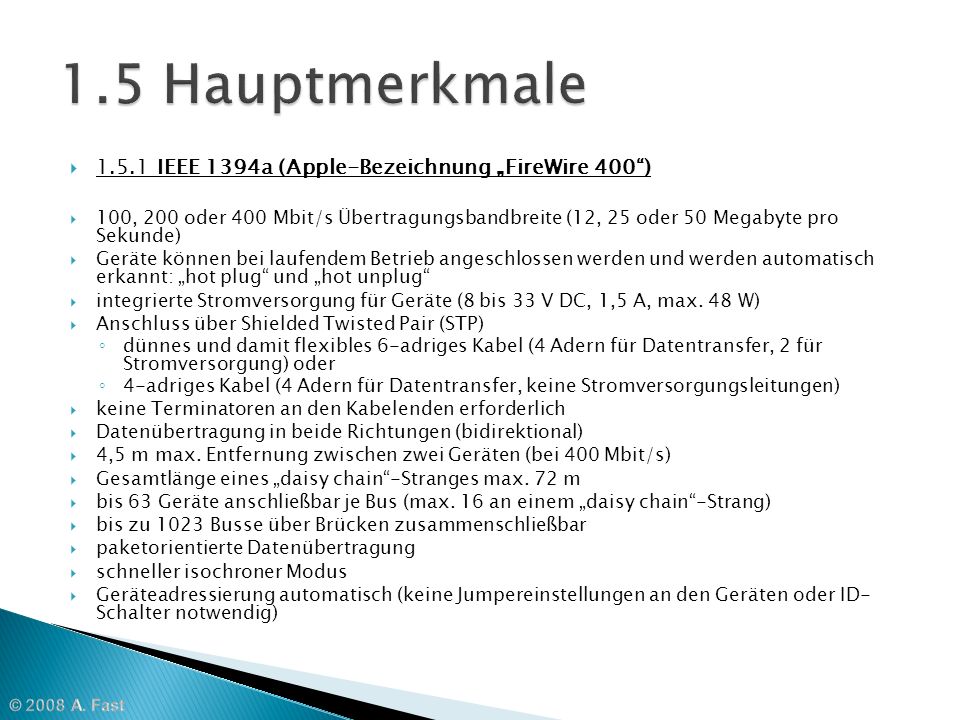

8 1.5 Hauptmerkmale 1.5.1 IEEE 1394a (Apple-Bezeichnung „FireWire 400“)
100, 200 oder 400 Mbit/s Übertragungsbandbreite (12, 25 oder 50 Megabyte pro Sekunde) Geräte können bei laufendem Betrieb angeschlossen werden und werden automatisch erkannt: „hot plug“ und „hot unplug“ integrierte Stromversorgung für Geräte (8 bis 33 V DC, 1,5 A, max. 48 W) Anschluss über Shielded Twisted Pair (STP) dünnes und damit flexibles 6-adriges Kabel (4 Adern für Datentransfer, 2 für Stromversorgung) oder 4-adriges Kabel (4 Adern für Datentransfer, keine Stromversorgungsleitungen) keine Terminatoren an den Kabelenden erforderlich Datenübertragung in beide Richtungen (bidirektional) 4,5 m max. Entfernung zwischen zwei Geräten (bei 400 Mbit/s) Gesamtlänge eines „daisy chain“-Stranges max. 72 m bis 63 Geräte anschließbar je Bus (max. 16 an einem „daisy chain“-Strang) bis zu 1023 Busse über Brücken zusammenschließbar paketorientierte Datenübertragung schneller isochroner Modus Geräteadressierung automatisch (keine Jumpereinstellungen an den Geräten oder ID- Schalter notwendig) © A. Fast

9 1.5.2 IEEE 1394b (Apple-Bezeichnung „FireWire 800“)
Merkmale wie 1394a mit folgenden Erweiterungen und Änderungen: 800 Mbit/s Übertragungsbandbreite (100 Megabyte pro Sekunde) neues, 9-adriges Kabel und neue Stecker neues Arbitrierungsverfahren (Protokoll) BOSS (Bus Ownership / Supervisor / Selector) andere Signalkodierung und Signalpegel, „beta-Mode“ Abwärtskompatibilität zu 1394a durch bilinguale Chips (auch Betrieb ausschließlich im neuen „beta-Mode“ möglich, dadurch allerdings keine Abwärtskompatibilität mehr) erlaubt den Einsatz verschiedener Kabelmaterialien (zum Beispiel Glasfaser, UTP) erlaubt längere Kabelverbindungen (in Abhängigkeit vom Kabelmedium, zum Beispiel 100 m bei Verwendung von UTP-Kabeln bis S100) © A. Fast

10 1.6 Sicherheitsprobleme Die OHCI-Spezifikation (Open Host Controller Interface) beinhaltet eine Betriebsart für FireWire-Controller, in welcher FireWire-Geräte den Hauptspeicher eines Rechners auslesen oder überschreiben können, ohne dass es durch die Software auf diesem Rechner unterstützt werden muss Dies ermöglicht theoretisch weitgehende Kontrolle des Rechners durch andere am FireWire-Bus angeschlossene Teilnehmer Zumindest in der voreingestellten Konfiguration sind unter anderem Linux, FreeBSD und Windows anfällig Durch die Notwendigkeit eines physischen Zugangs zu diesem Rechner ist die Praxisrelevanz aber eher gering © A. Fast

11 1.7 Pinbelegung 4pol. 1394a-Stecker 6pol. 1394a-Stecker
9pol. 1394b-Stecker Bezeichnung - 1 8 pos. Versorgungsspannung, meist +12 V 2 6 GND 3 TPB− 4 TPB+ 5 TPA− TPA+ Schirm A−, A+ 9 Schirm B−, B+ die Pin-Belegung von IEEE-1394-Pfostensteckern auf Hauptplatinen ist nicht herstellerübergreifend standardisiert und daher in der Regel abweichend von dieser Tabelle. Üblich sind sowohl 2×5-Pin- und 2×8-Pin-Pfostenstecker © A. Fast
