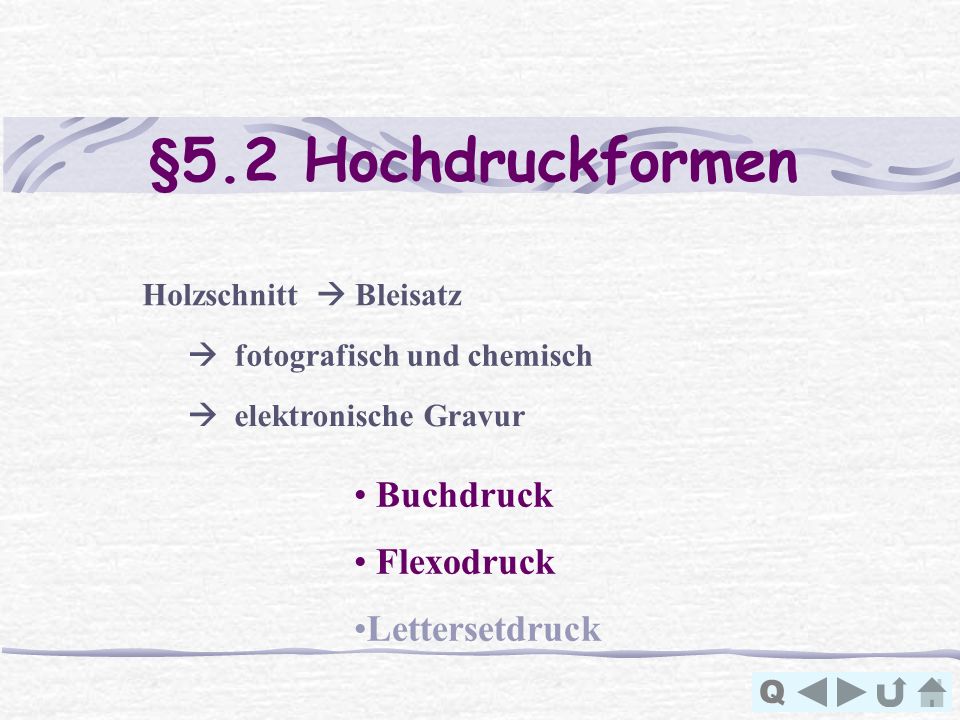

1 §5.2 Hochdruckformen Buchdruck Flexodruck Lettersetdruck Holzschnitt
 Bleisatz  fotografisch und chemisch  elektronische Gravur Buchdruck Flexodruck Lettersetdruck Q

2 Fachwörter Fotopolymer 感光树脂 Auswaschdruckplatten 洗胶处理印版 Sleeve 套筒
Relief n. 浮雕

3 Merkmale der Druckformen
Bildstellen, die druckenden Elemente der Druckform, liegen höher als Nichtbildstellen(nicht druckende Elemente). Auf gleicher Höhe liegende Bildstellen nehmen beim Einfärben der Druckform die Druckfarbe an und übertragen diese auf den Bedruckstoff.

4 Fotopolymere Druckplatten 感光树脂版
Fotopolymerisation Elastomere Bindemittel(fest, Polymer)　　 弹性连结料 ungesättigten Monomeren 　 不饱和单体 UV-Fotoinitiatoren(lichtempfindlich)　　　　 ＵＶ光引发剂 Roh-Fotopolymere in Wasser bzw. in organischen Lösemitteln löslich UV-Licht Druckbildrelief unlöslich Vernetzungsreaktion 感光树脂光交联 Negativbild Sorten：Fotopolymere zur Herstellung von Flexodruckformen Liquidsysteme （flüssige Form) 液体感光树脂版 Solidsysteme　(fester Form) 固体感光树脂版 —zunehmend durchsetzen

5 5.2.1 Buchdruckformen Geätzte Druckplatten (Zink) 铜锌凸版 – 照相凸版
Fotopolymere Druckplatten 感光树脂版 铜锌凸版 通过照像的方法，把原稿上的图文复制成正阴像底片，然后将正阴体底片的图文晒到涂有感光层的铜板或锌板上，经显影坚膜后用三氯化铁或硝酸将印版版面的空白部分腐蚀下去，而得到浮雕般图文的印版。 金属板一般用铜板制作质量要求较高的图案和连续调加网的照片，锌板制作划图或简单的图案，锌板中有微晶锌板，适合无粉腐蚀，也可代替铜板使用，有粉锌板适合有粉腐蚀用。制凸版用的有粉锌板是合金。含有锌99％，铅0.2～0.5％，镉0.2～0.35％，铁0.012～0.O2％。微晶锌板含锌99％，铝0.02～0.10%，镁0.05～0.15％。 其制版工艺流程为：板材准备→晒版→腐蚀→整版→打样。 Q

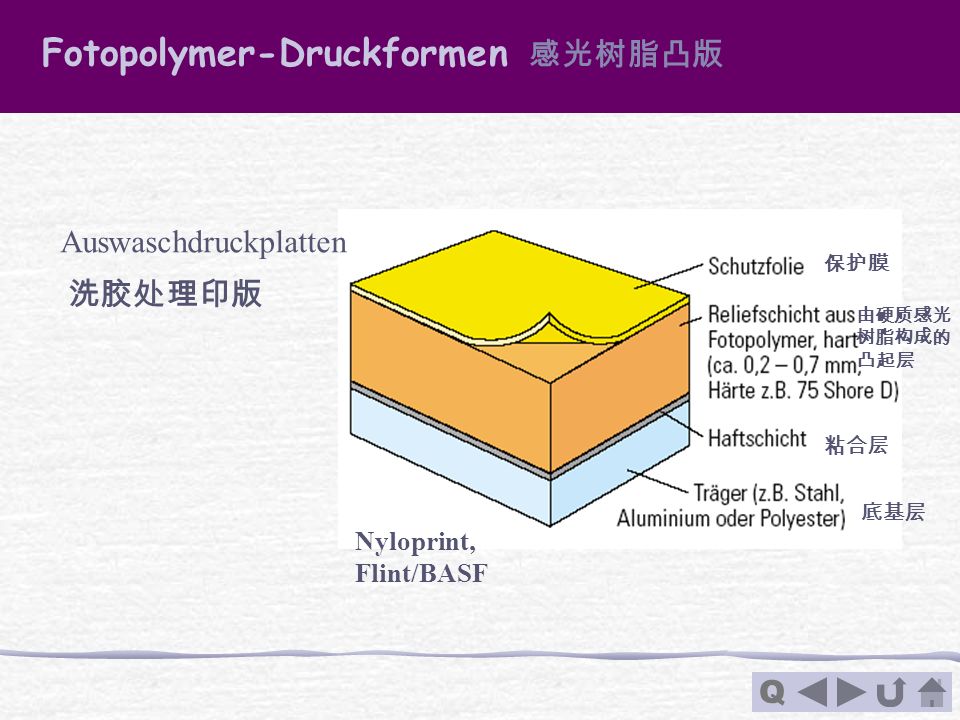

6 Fotopolymer-Druckformen 感光树脂凸版
Nyloprint, Flint/BASF 保护膜 粘合层 底基层 由硬质感光树脂构成的凸起层 Auswaschdruckplatten 洗胶处理印版

7 Herstellung einer fotopolymeren Druckplatte durch UV-Belichtung
und Auswaschung • Entfernen der Schutzfolie von Druckplatte, • UV-Belichtung der Fotopolymerschicht durch einen Seitenrichtigen Negativfilm (die belichteten Bereiche härten aus, d. h. vernetzen; Flach- und Rundbelichter sowie Kopiermaschinen stehen zur Verfügung), • Auswaschen der durch die Belichtung nicht vernetzten Fotopolymerschichtteile mit Wasser oder einem Alkohol-Wasser-Gemisch, • Trocknen des beim Auswaschen entstandenen Druckreliefs, • Flächige UV-Nachbelichtung und damit vollständige Polymerisation und Aushärtung des Druckreliefs

8 5.2.2 Flexodruckformen Gummi 橡皮版
(für qualitativ einfache Druckarbeiten) Fotopolymer 感光树脂版

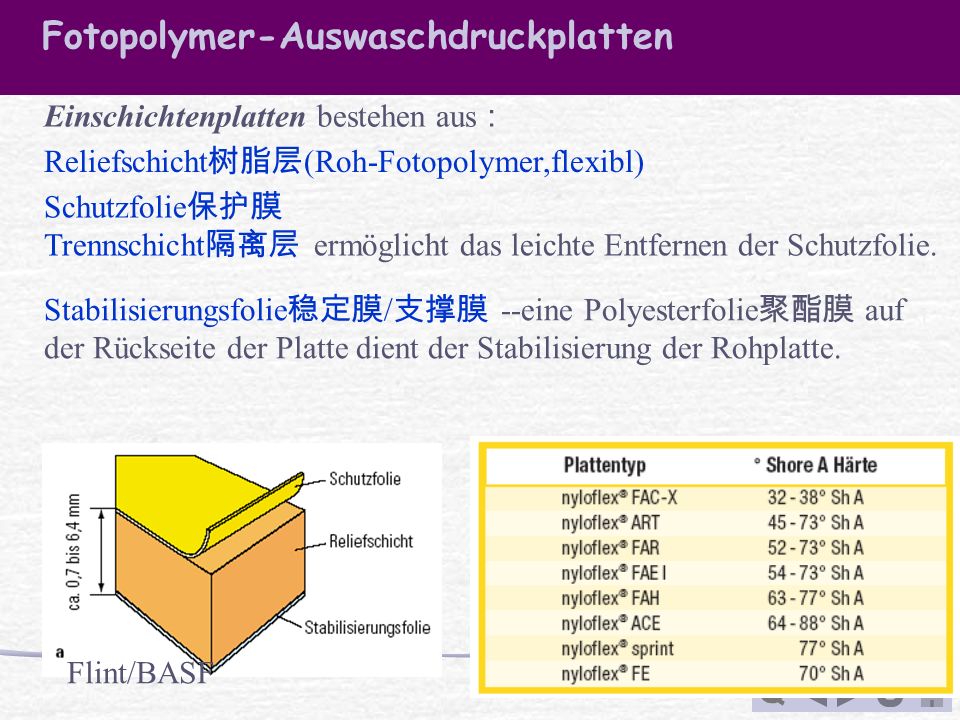

9 Fotopolymer-Auswaschdruckplatten
Einschichtenplatten bestehen aus： Reliefschicht树脂层(Roh-Fotopolymer,flexibl) Schutzfolie保护膜 Trennschicht隔离层 ermöglicht das leichte Entfernen der Schutzfolie. Stabilisierungsfolie稳定膜/支撑膜 --eine Polyesterfolie聚酯膜 auf der Rückseite der Platte dient der Stabilisierung der Rohplatte. Flint/BASF

10 Rückseitenvorbelichtung背曝光
Herstellschritte: Rückseitenvorbelichtung背曝光 ( vollflächig, ohne Kopiervorlage, gleichmäßig durch die Stabilisierungsfolie) Zweck: Die Rückseitenbelichtung bewirkt die vollflächige Vernetzung des unteren Bereichs der Rohplatte und begrenzt so die Auswaschtiefe; und bessere Versockelung结合能力 der späteren Druckbildelement. Hauptbelichtung主曝光 ( Übertragung des Druckbildes, unter Vakuum, Abziehen der Schutzfolie, Negativfilm (Kopiervorlage) auflegen) Dauer und Intensität der Hauptbelichtung beeinflussen die Punktversockelung网点搭角, den Flankenwinkel und die Zwischentiefen in Feinstrukturen, z.B. Rasterflächen.

11 Nachbelichtung后曝光 (vollflächige, ohne Film)
Auswaschen洗胶: Die nicht polymerisierten Bereiche der Platte herausgelösen Trocken烘干: Das in die Reliefschicht eingedrungene Auswaschmittel zu verdunstet. Nachbelichtung后曝光 (vollflächige, ohne Film) völlig vernetzt Nachbehandlung—Entklebung去粘 Durch die Nachbehandlung verliert das Flexoklischee seine Klebrigkeit. (UVC-Licht)

12 Mehrschichtenplatten --Qualitätsrasterdruck
Mehrschichtenplatte (Flint/BASF) --Qualitätsrasterdruck Trägerschicht-- kompressiblem Unterbau, die Verformung beim Druck aufnehmen, sodass das Relief des Druckbildes selbst nicht verformt wird; Stabilisierungsfolie– keine Längsdehnung infolge Biegung bei der Montage der flach hergestellten Platte auf den Formzylinder Computer to Plate Laserbebilderung von Polymerplatten mit Maskenschicht黑层 Lasergravur von Gummi- oder Kunststoffplatten, Direktgravur Computer to Plate-Druckform (digiflex, Flint/ BASF)

13

14 Unterschied zwischen fotopolymerplatte von Buchdruck und Flexodruck
1) Die Härte der druckenden Fotopolymerschicht. Für Flexodruckformen wird eine wesentlich weichere Fotopolymerschicht verwendet als für Buchdruckformen; 2) Verwendete Material der Trägerschicht: Metall (Al, Stahlblech) im Buchdruck, flexible Materialien (Elastomere弹性体) im Flexodruck.

15 Druckplattendehnung bei plan liegend bebilderten Flexodruckplatten
K=2×t×3,14 K=Dehnungswert, t=dehnbare Fotopolymerschicht ( Druckplattenstärke – Trägerfolie) Verzerrungsfaktor = K/R ×100% R=Zylinderumfang=Drucklänge Beispiel zur Ermittlung des Dehnungsfaktors: Fotopolymerplatte Einschichtplatte 2,84mm Trägerfolie ,14mm Zylinderumfang mm K=2×t×3,14= 2×2,70×3,14=16,96mm Verzerrungsfaktor = K/R ×100%=16,96mm/440mm ×100%=3,85% Das Druckbild muss bei diesem Umfang des Druckformzylinders um 3,85% verkürzt werden.

16 5.2.3Weiterentwicklungspotentiale
1. Computer to Plate • Laserbelichtung der Maske (hohe Qualität), • Lasergravur (Gummidruckplatte, CO2 Laser, verdampfen die nichtdruckenden, vertieften Stellen), • Direktbebilderung mit UV-Licht und sehr hoher Energie (Qualität geeignet für Zeitungsdruck). Vorteile: a. hohen Druckqualität mit geringerem Tonwertzuwachs und größerem Druckkontrastumfang ; b. Kosteneinsparung durch Wegfall der Filme und der Filmchemikalien (d. h. auch mehr Umweltfreundlichkeit). 2. Sleeve-Technologie Die digital hergestellte, ganzformatige, montagefreie Druckform ist Realität.

17 Wählen Sie bitte aus den Begriffen in Klammern jeweils den richtigen aus.
Der Flexodruck ist ein (Hochdruckverfahren/Tiefdruck-verfahren/Flachdruckverfahren); die Bildstellen der Druckform liegen also (höher als/tiefer als/nahezu in derselben Ebene wie) die bildfreien Stellen. Die lichtempfindlichen Schichten der Druckformrohlingen für den Flexodruck sind deshalb erheblich (dünner/dicker) als die Schichten der Druckformrohlinge für den Offsetdruck. Als Kopiervorlagen dienen (Positivfilme/Negativfilme); die Kopierschicht des Plattenrohlings wird bei der Hauptbelichtung an den Bildstellen (gehärtet/zersetzt). Da der Flexodruck ein (direktes/indirektes) Druckverfahren ist, sind die Kopiervorlagen (seitenrichtig/seitenverkehrt).

18 Hausaufgabe Welche Arbeitsschritte sind für die Herstellung einer Fotopolymer-Druckplatte im Buchdruck erforderlich? Worin unterscheiden sich fotopolymere Buchdruckplatten von fotopolymeren Flexodruckplatten? Nennen Sie die wesentlichen Arbeitsschritte zur Herstellung einer fotopolymeren Flexodruckplatten. Welche Computer to Plate Technologien werden im Flexodruck eingesetzt? Welchem Zweck dient die Vorbelichtung?
