1 Termoventiler AB …so funktioniert es… …so funktioniert es… Laddomat 21 Laddomat 21 Zur Pufferung bei der Befeuerung des Heizkessels Zur Pufferung bei der Befeuerung des Heizkessels … den Laddomat 21 … den Laddomat 21 Anschluss des Heizkessels an... Anschluss des Heizkessels an... …einen Puffertank mit Umgehungsleitung und Warmwassergerät und …einen Puffertank mit Umgehungsleitung und Warmwassergerät und Abbildung 1

2 Termoventiler AB Laddomat 21 Heizkessel und... Heizkessel und... Die Wärme der letzten Befeuerung ist verbraucht. Die Wärme der letzten Befeuerung ist verbraucht. …Tank sind abgekühlt und verursachen keine Verluste. …Tank sind abgekühlt und verursachen keine Verluste. Nun ist es an der Zeit, den Kessel zu heizen. Der Elektroheizstab erwärmt den Tank oben ausreichend… Der Elektroheizstab erwärmt den Tank oben ausreichend… …für Warmwasser... …für Warmwasser... …und Heizvärme …und Heizvärme Abbildung 2

3 Termoventiler AB Laddomat 21 Der Kessel wird angeheizt… Der Kessel wird angeheizt… Der Elektroheizstab heizt den oberen Bereich des Tanks noch eine Weile länger… Der Elektroheizstab heizt den oberen Bereich des Tanks noch eine Weile länger… Abbildung 3

4 Termoventiler AB Laddomat 21 …der Heizkessel erwärmt sich mehr und mehr …der Heizkessel erwärmt sich mehr und mehr Abbildung 4

5 Termoventiler AB Laddomat 21 Das Schornsteinthermostat wird erwärmt... Das Schornsteinthermostat wird erwärmt... …und startet die Pumpe… …und startet die Pumpe… Das eingebaute Rücklaufventil wird… Das eingebaute Rücklaufventil wird… …vom Pumpendurchfluss geschlossen gehalten. …vom Pumpendurchfluss geschlossen gehalten. Dadurch wird die Abkühlung des Heizkessels während der Anfangsbefeuerung verhindert. Dadurch wird die Abkühlung des Heizkessels während der Anfangsbefeuerung verhindert. im Heizkessel beginnt das Wasser zu zirkulieren… im Heizkessel beginnt das Wasser zu zirkulieren… Abbildung 5

6 Termoventiler AB Laddomat 21 Bei 78 °C öffnet sich das Thermoventil... Bei 78 °C öffnet sich das Thermoventil... …der Tank wird mit heißem Wasser gefüllt. …der Tank wird mit heißem Wasser gefüllt....und der Heizkessel wird mit vorgewärmtem Wasser gekühlt....und der Heizkessel wird mit vorgewärmtem Wasser gekühlt....und mischt kaltes Wasser aus dem Tank bei....und mischt kaltes Wasser aus dem Tank bei. Abbildung 6

7 Termoventiler AB Laddomat 21 Nach einer Weile wird der Elektroheizstab vom eigenen Thermostat abgeschaltet. Nach einer Weile wird der Elektroheizstab vom eigenen Thermostat abgeschaltet. Abbildung 7

8 Termoventiler AB Laddomat 21 Dank des geringen Durchsatzes erhält der Tank eine perfekte Wärmeschichtung… Dank des geringen Durchsatzes erhält der Tank eine perfekte Wärmeschichtung… bis er ganz gefüllt ist. bis er ganz gefüllt ist. Abbildung 8

9 Termoventiler AB Laddomat 21 Der Tank wird dank des Thermoventils vollständig gefüllt… Der Tank wird dank des Thermoventils vollständig gefüllt…...in der Endphase wird der Umgehungsdurchsatz ganz abgeschaltet....in der Endphase wird der Umgehungsdurchsatz ganz abgeschaltet. Die Kühlung des Heizkessels erfolgt mit voller Pumpenkapazität. Die Kühlung des Heizkessels erfolgt mit voller Pumpenkapazität. Abbildung 9

10 Termoventiler AB Laddomat 21 Die Befeuerung wird beendet, wenn das Gebläse bzw. die Ofenklappe die Sauerstoffzufuhr stoppt. Die Befeuerung wird beendet, wenn das Gebläse bzw. die Ofenklappe die Sauerstoffzufuhr stoppt. Abbildung 10

11 Termoventiler AB Laddomat 21 Das Schornsteinthermostat kühlt ab… Das Schornsteinthermostat kühlt ab… …und stoppt die Pumpe… …und stoppt die Pumpe…...der Durchsatz wird beendet…...der Durchsatz wird beendet… Abbildung 11

12 Termoventiler AB Laddomat 21 …das Rücklaufventil öffnet sich. …das Rücklaufventil öffnet sich. Die Nachwärme im Heizkessel wird in den oberen Bereich des Tanks übertragen… Die Nachwärme im Heizkessel wird in den oberen Bereich des Tanks übertragen… …und durch kalten Rücklauf vom Heizkörper ersetzt… …und durch kalten Rücklauf vom Heizkörper ersetzt… Abbildung 12

13 Termoventiler AB Laddomat 21 Vom Heizkörperrücklauf kommt kaltes Wasser hinzu. Nach ein paar Stunden ist die Wärme im Tank verbraucht… Nach ein paar Stunden ist die Wärme im Tank verbraucht… …dann startet der Elektroheizstab erneut… …dann startet der Elektroheizstab erneut… Abbildung 13

14 Termoventiler AB Laddomat 21 So arbeitet Laddomat 21 bei Stromausfall So arbeitet Laddomat 21 bei Stromausfall Der Kessel heizt mit voller Leistung. Der Kessel heizt mit voller Leistung. Abbildung 14

15 Termoventiler AB Laddomat 21 So arbeitet Laddomat 21 bei Stromausfall Der Tank wird gefüllt… Der Tank wird gefüllt… Abbildung 15

16 Termoventiler AB Laddomat 21 So arbeitet Laddomat 21 bei Stromausfall Da passiert das Unvorhersehbare… Da passiert das Unvorhersehbare… …Stromausfall !!!!!!!! Abbildung 16

17 Termoventiler AB Laddomat 21 So arbeitet Laddomat 21 bei Stromausfall Die Pumpe hält an… Die Pumpe hält an… …das Gebläse wird abgeschaltet, die Luftzufuhr fällt asu… …das Gebläse wird abgeschaltet, die Luftzufuhr fällt asu… …das Rücklaufventil für den Notkreislauf öffnet sich. …das Rücklaufventil für den Notkreislauf öffnet sich. Abbildung 17

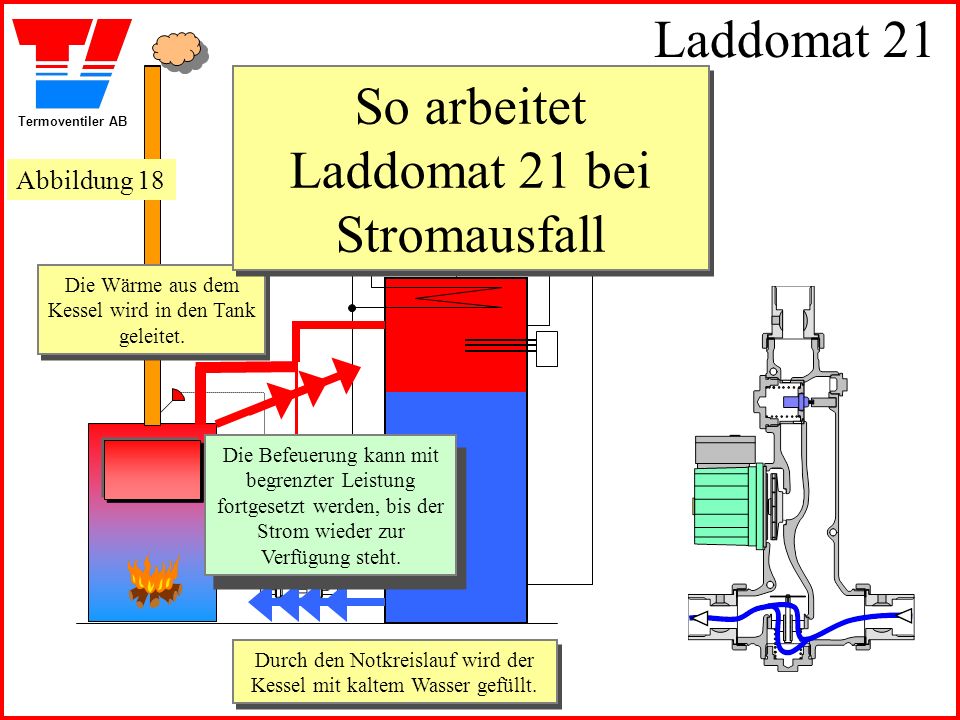

18 Termoventiler AB Laddomat 21 Durch den Notkreislauf wird der Kessel mit kaltem Wasser gefüllt. Durch den Notkreislauf wird der Kessel mit kaltem Wasser gefüllt. Die Befeuerung kann mit begrenzter Leistung fortgesetzt werden, bis der Strom wieder zur Verfügung steht. Die Befeuerung kann mit begrenzter Leistung fortgesetzt werden, bis der Strom wieder zur Verfügung steht. Die Wärme aus dem Kessel wird in den Tank geleitet. Die Wärme aus dem Kessel wird in den Tank geleitet. Abbildung 18 So arbeitet Laddomat 21 bei Stromausfall
