1 Erdgas und Solar - umweltschonende Wärmeversorgung

2 ASUE-Mitgliedsunternehmen
 Mitglieder 41 deutsche Gasversorgungsunternehmen - Ferngasgesellschaften - Regionalgasgesellschaften - Stadtwerke  Arbeitskreise - Brennstoffzellen / Blockheizkraftwerke - Energiedienstleistungen - Erdgas und Umwelt - Gasturbinentechnik - Gaswärmepumpen und Kältetechnik - Haustechnik

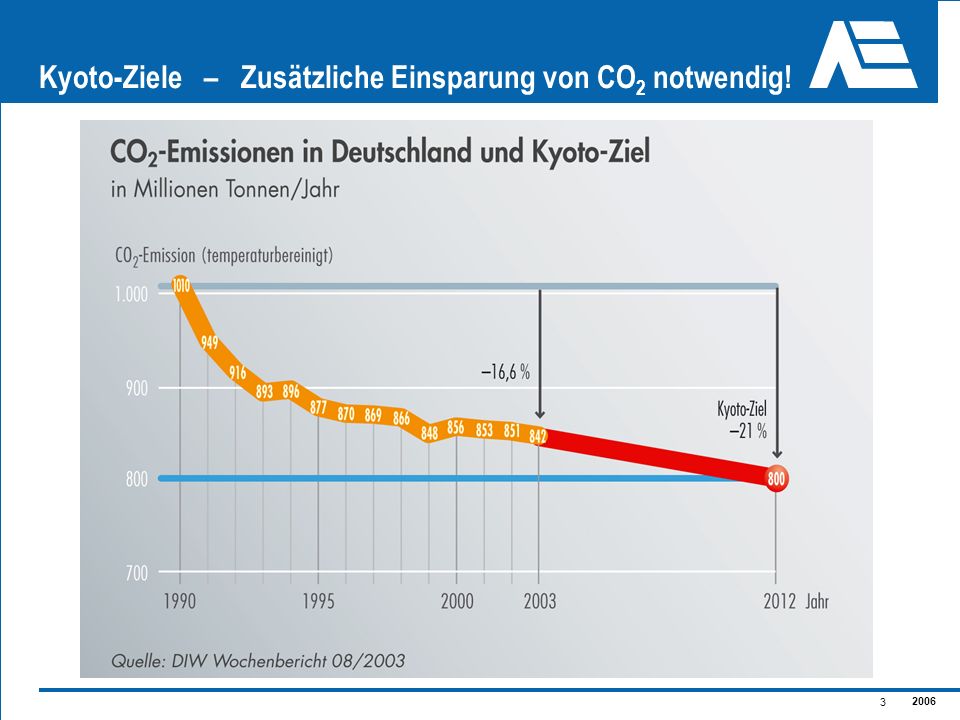

3 Kyoto-Ziele – Zusätzliche Einsparung von CO2 notwendig!

4 Möglichkeiten zur Senkung von CO2-Emissionen

5 CO2-Emissionen fossiler Energieträger

6 Erdgas: am wenigsten Kohlendioxid unter den Fossilen

7 Erdgas und Solar

8 Kombination Erdgas und Solar: Vorteile von Erdgas
 Erdgas stellt die benötigte Heizwärme zur Verfügung, auch wenn die Sonne nicht scheint

9 Kombination Erdgas und Solar: Vorteile von Erdgas
Erdgas hat die geringsten CO2-Emissionen verschiedener Nachheizsysteme

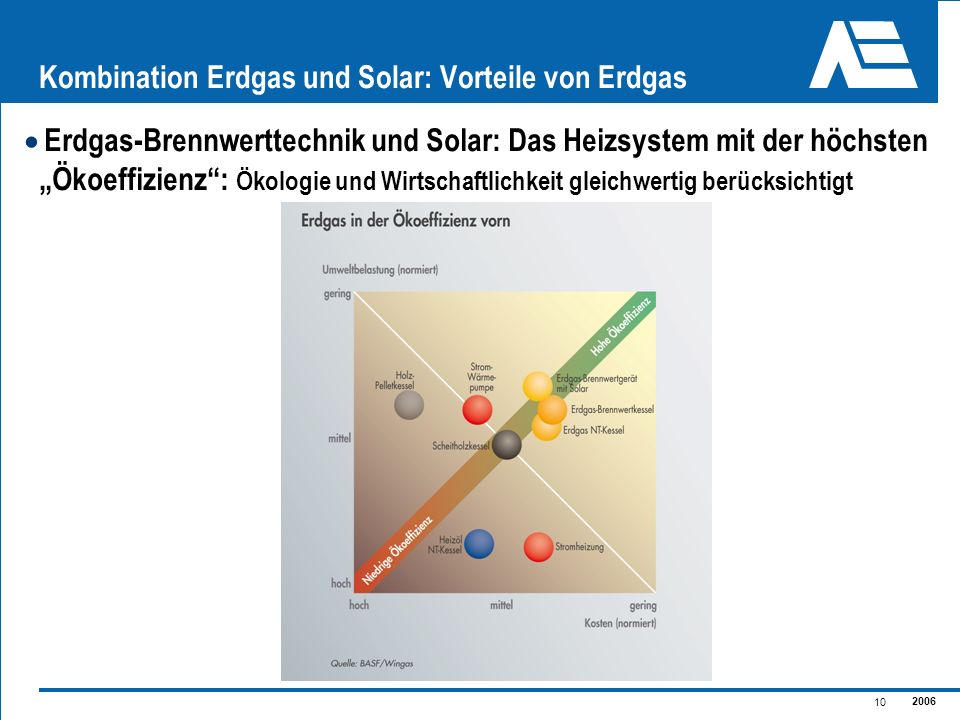

10 Kombination Erdgas und Solar: Vorteile von Erdgas
Erdgas-Brennwerttechnik und Solar: Das Heizsystem mit der höchsten „Ökoeffizienz“: Ökologie und Wirtschaftlichkeit gleichwertig berücksichtigt

11 Kombination Erdgas und Solar: Weitere Vorteile von Erdgas
Über 18 Millionen Haushalte sind ans Erdgasnetz angeschlossen. Erdgas eignet sich besonders für die Aufstellung von Heizkessel und Speicher unter dem Dach. Vorteile: - kurze Wege zwischen Kollektor und Speicher - einfache und günstige Abgasführung des Kessels - Platzgewinn (kein Schornstein nötig)

12 Kombination Erdgas-Brennwerttechnik und Solarkollektor
Einfache Installation bei kleinen Speichern Bei größeren Anlagen problematisch: Gefahr Legionellen, siehe nächste Folien Unterbindet Wärmetransport vom Speicher zum Kollektor Rücklauftemperatur so niedrig wie möglich: Kondensation

13 Legionellen-Problematik
Warmwassererwärmung durch gesonderten Wärmeübertrager Brenner im Speicher integriert Wärmeübertrager im Speicher Quelle: Solvis

14 Legionellenfreie Wassererwärmung
Frischwassersystem: 100 % Brennwertnutzung Standard: Warmwasser Kaltwasser 50 °C 70 °C 55 °C Warmwasser Kaltwasser 65 °C vom Puffer 50 °C zum Puffer 20-25 °C Heizkessel Quelle: Solvis

15 Legionellenfreie Wassererwärmung
2 getrennte Kreisläufe im Wärmeübertrager: • 1 Kreislauf für Speicherwasser • 1 Kreislauf für Frischwasser Warmes Speicherwasser erwärmt das Frisch- wasser aus der Leitung im Durchlauf. Keine Chance für Legionellen! Quelle: Solvis

16 Das Gesamtsystem Quelle: Solvis

17 Die vom Kollektor gelieferte Wärme wird entsprechend der jeweiligen
Schichtladespeicher Die vom Kollektor gelieferte Wärme wird entsprechend der jeweiligen Temperatur des Wassers schichtweise gespeichert Vorteil: konstante Wassertemperaturen bei kleinem Speichervolumen Quelle: Solvis

18 Solarkollektor-Heizkesselsystem für größere Gebäude
• Low-Flow-Kollektoren und Schichtenlader garantieren das beste Speicherprinzip • Legionellenfreie Warmwasserbereitung und höchster Warmwasserkomfort • 2/3 weniger Brennerstarts für den Heizkessel, weniger Schadstoffausstoß Erdgas-Brennwertkessel Quelle: Solvis

19 Beispiele für die Sanierung
vorher Quelle: Solvis

20 Flachkollektoren Günstiger als Vakuumkollektoren.
Bewährte Technik: Günstiger als Vakuumkollektoren. Dachintegration durch Indachmontage, Aufdach-, Flachdach- und Wandmontage

21 Vakuumröhrenkollektoren
Sonnenenergie das ganze Jahr über optimal nutzen: • Thermoskannen-Prinzip: Geringste Wärmeverluste lange Lebensdauer • Bis zu 25 % mehr Leistung gegenüber Flachkollektoren bei gleicher Fläche • Keramisch beschichteter Flachspiegel: Höchste Energieerträge und Witterungsbeständigkeit • Stillstandssichere Hydraulik

22 Förderprogramme des Bundes
Förderung Förderprogramme des Bundes z.B. „Förderung von Maßnahmen zur Nutzung erneuerbarer Energien“  105 € / m2 Kollektorfläche bei Neuinstallationen (WW / PW)  135 € / m2 Kollektorfläche bei Neuinstallationen (WW + HW) >10m2/8m2  60 € / m2 Kollektorfläche bei Erweiterung bestehender Anlagen weitere Informationen: BAFA - Bundesamt für Wirtschaft und Ausfuhrkontrolle Zinsgünstige Darlehen z.B. durch KfW weitere Informationen: KfW – Kreditanstalt für Wiederaufbau Regionale Förderung durch Länder oder Kommunen weitere Informationen: ASUE / BINE usw.

23 Weiterführende Informationen: www.asue.de
Vielen Dank für Ihre Aufmerksamkeit!
