1 Versuch 4: Die Bohrlochmethode

2 Durchführung Bohrloch bis unter den GW-Spiegel Wasser wird aus dem Bohrloch abgepumpt Wiederanstieg des GW-Spiegels wird gegen die Zeit gemessen (Diver) Aus Wiederanstiegsrate (Δh/Δt) wird die gesättigte Leitfähigkeit des das Bohrloch umgebenden Bodens berechnet

3 Versuchsparameter H : Höhe der Wassersäule im Brunnen (2,07m) r :Radius des Bohrlochs (0,0265m 2,65cm) s :Strecke zwischen Bohrlochsohle und Grundwassersohle (unbekannt) h 0 :Höhe des GW-Spiegels zum Zeitpunkt t 0 (je nach Gruppe) t 0 :Zeitpunkt, wenn Wasserpumpe ausgeschaltet wird (je nach Gruppe)

4 Berechnung Wenn s < 0,5 H, dann: Wenn s > 0,5 H, dann:

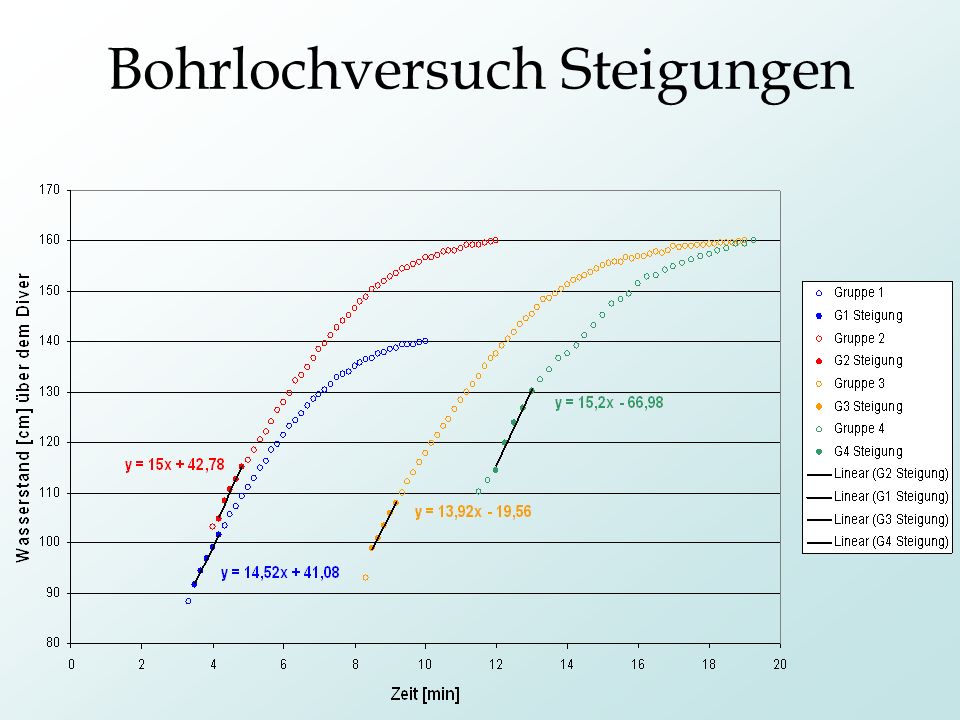

5 Bohrlochversuch Steigungen

6 Vergleich Ks-Werte [m/s] Gruppe1234 Ks-Wert für s < 0,5 H 2,064* ,04* ,83* ,892*10 -6 Ks-Wert für s > 0,5 H 2,058* ,034* ,825* ,887*10 -6

7 Vergleich Ks-Werte [cm/d]

8 Fehlerbetrachtung Semi-empirische Berechnungsgleichungen Radius mit Zollstock gemessen… Fehler von r ± 0,5 cm ergibt 20%ige Abweichung von Ks Ruhe-GW-Spiegel mit Lichtlot gemessen, Fehler von H ± 1 cm ergibt 2%ige Abweichung von Ks

9 Fazit Größenordnung für Ks in allen Gruppen ähnlich (ca. 2*10 -6 m/s) Literaturwerte für lehmigen Sand: bis m/s Methode erfasst natürliche Verhältnisse vor Ort (in-situ!) Methode einfach durchführbar
