DECT-Funknetz & IP-Router & TK-Funktion

Präsentation zum Thema: "DECT-Funknetz & IP-Router & TK-Funktion"—  Präsentation transkript:

1 DECT-Funknetz & IP-Router & TK-Funktion
Die OpenCom-100-Familie DECT-Funknetz & IP-Router & TK-Funktion

2 Die OpenCom-100-Familie

3 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

4 Konvergentes ITK-System
Die ITK-Systeme Konvergentes ITK-System TK Telefonie, ISDN, DECT, Sprache Computer Telephony TAPI Unified Messaging Gesprächs-datenaus-wertung IT Router, LAN, DSL, Netzwerk, Windows, Linux, MacOs Voice Mail

5 DECT Systemtelefonie OpenPhone 20 analog OpenPhone 60
Die ITK-Systeme TK-System ISDN S0 S0 intern auch mit Durchwahl S2M (optional) UPN RFP 21 DECT Systemtelefonie OpenCom 100 OpenPhone 20 analog UPN OpenPhone 60

6 Die ITK-Systeme IT-System OpenCom 100 ISDN WWW DSL Switch

7 OpenCom 130 modular Vollwertiges Mitglied der OpenCom-100-Familie
Die OpenCom 130 modular OpenCom 130 modular Vollwertiges Mitglied der OpenCom-100-Familie Basissystem ist die kleine TK-Anlage mit Systemtelefonen Ideal für anspruchsvolle Privathaushalte oder für das professionelle Büro Durch modularen Aufbau ist das System offen für zukünftig Technologien Individueller Ausbau Ausbaubar von 14 bis 84 Ports

8 Das Software-Release zur OpenCom 130
Die OpenCom 130 modular Das Software-Release zur OpenCom 130 Die Funktionen erhalten auch die OpenCom-100-Classic-Modelle mit dem Release 5.0 OpenAttendant 205 (Auto Attendant) 5 eigene parallele Systeme Sprachdaten vom PC ladbar Größe der Sprachdateien nur durch Speicherplatz der Speicherkarte begrenzt OpenCompany 45 (Mehrfirmenvariante) 5 Firmen einstellbar Eigenes Telefonbuch und eigener Abfrageplatz je Firma Zeitsteuerung für 5 Zeitgruppen (Anrufvarianten) Gruppendurchsage MSN-Gruppen einrichtbar CLIR im Telefonbuch Auto Attendant: Interaktive Sprachführung eines Anrufers zu bestimmten Abteilungen, Informationen (Wetter, Börse, Kino, ...) Gruppendurchsage zum OpenPhone 61, 63, 65, 25 möglich CLIR im Telefonbuch: Je Eintrag im Telefonbuch lässt sich einstellen, ob dorthin die Rufnummer übermittelt werden soll oder nicht MSN-Gruppen: Mehrere MSNs lassen zu einer Gruppe zusammenfassen. Diese Gruppe lässt sich mit einem Mal umleiten.

9 Basissystem Der Aufbau M100-U4d M100-U8d M100-S4 M100-S2U6d M100-S2A6
Die OpenCom 130 modular Der Aufbau UPN M100-U4d M100-U8d M100-S4 S0 UPN M100-S2U6d S0 a/b M100-S2A6 S0 M100-A4 M100-A8 a/b ExtensionSet 130 Basissystem TFE V.24 LAN Extension Set TFE UPN Das Basissystem verfügt über 1 S0 extern, 1 S0 schaltbar, 4 CLIP-fähige a/b-Ports, 3 UPN-Schnittstellen für Systemtelefone OpenPhone 6x, eine LAN-Schnittstelle mit PPPoE für DSL und Schnittstellen für die Module M100-TFE (Tür-Modul), M100-V.24 (Modul für die serielle Schnittstelle), S2M-Modul, Steckplätze fürs ExtensionSet 130 und eine Compact-Flash-Karte. ExtensionSet 130 hat neben den 3 Slots noch einen 4-Port Switch (10/100). Einer der Ports wird mit dem Basissystem verbunden. Das S2M-Modul ist das bekannte aus der OpenCom 120. Im Slot 1+2 des ExtensionSets 130 können alle z.Zt. Verfügbaren Baugruppen gesteckt werden. Im Slot 3 nur M100-Ax. Das Basissystem hat ein Steckernetzteil als Stromversorgung. Zum ExtensionSet 130 gehört ein Netzteil (das der OC 105/110). Das Netzteil ersetzt nicht das Steckernetzteil!! An die UPN-Ports des Basissystems können keine DECT-Basisstationen angeschaltet werden. CF = CompactFlash-Karte. Diese lässt auch zukünftig eine Vielzahl von zusätzlichen speicherintensiven Applikationen zu. DAs TFE-Modul stellt die Aktoren (Relais für Türöffner und Anschaltung des Sprechverstärkers) und die drei Sensoren für die Klingelknopfeingänge zur Verfügung. UPN S2M CF UPN ISDN S0 a/b a/b S0 a/b a/b

10 DECT Ausbaubeispiele Slot 1 Slot 2 Slot 3 S0 UPN a/b Ports M100-A8 2 3
Die OpenCom 130 modular Ausbaubeispiele Slot 1 Slot 2 Slot 3 S0 UPN a/b Ports M100-A8 2 3 28 38 M100-S4 6 20 M100-S2A6 4 26 40 24 42 M100-U8d 11 12 46 M100-S2U6d 9 18 48 19 54 17 DECT Anhand der zur Verfügung stehenden Module sind einige maximale Ausbauten aufgelistet. Durch die Anzahl maximal anschließbarer analoger Telefone eignet sich das System ideal für kleine Hotels und Pensionen. Die Integration des 4 Port Switches im ExtensionSet 130 ermöglicht den Anschluss von 2 PCs direkt an das System ohne weitere Hardware.

11 Die passende OpenCom 100 für jeden
Die ITK-Systeme Die passende OpenCom 100 für jeden OpenCom 105 110 120 130 Basis S0-Anschlüsse extern 1 2 - 1 S0-Anschlüsse int./ext. schaltbar 2 2 6 1 S0-Anschlüsse intern 1 1 - - S2M (optional) - - 1 1 UPN-Anschlüsse 4 8 18 3 a/b-Ports 4 4 4 4 LAN-Anschlüsse 1 1 2 1 TFE (in Verbindung mit a/b-Port) 1 1 1 1

12 Die OpenCom 100 im 19“- Gehäuse
Die ITK-Systeme Die OpenCom 100 im 19“- Gehäuse Für die einfache Integration der ITK-Anlage in die strukturierte Verkabelung des Netzwerks CE-Zulassung für das komplette System OpenCom 120rack OpenCom 110rack N E U!

13 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

14 Systemtelefone der OpenCom-100-Familie
Die Systemtelefone Systemtelefone der OpenCom-100-Familie OpenPhone 52 OpenPhone 61 OpenPhone 63 OpenPhone 65 mehr

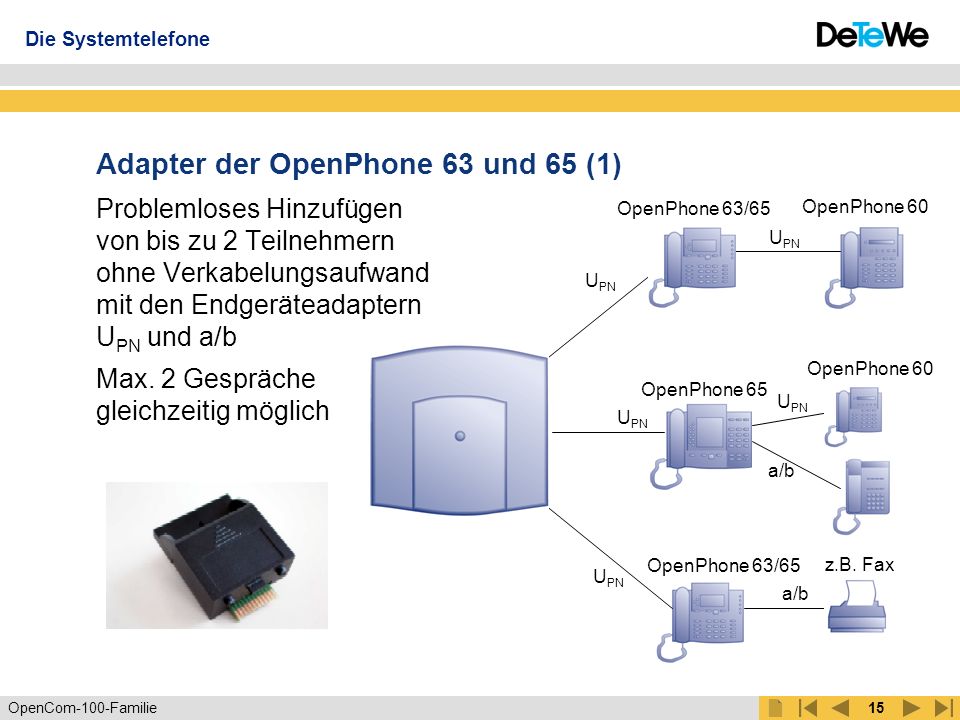

15 Adapter der OpenPhone 63 und 65 (1)
Die Systemtelefone Adapter der OpenPhone 63 und 65 (1) Problemloses Hinzufügen von bis zu 2 Teilnehmern ohne Verkabelungsaufwand mit den Endgeräteadaptern UPN und a/b Max. 2 Gespräche gleichzeitig möglich OpenPhone 63/65 OpenPhone 60 UPN UPN OpenPhone 60 OpenPhone 65 UPN UPN a/b OpenPhone 63/65 z.B. Fax UPN a/b

16 Adapter der OpenPhone 63 und 65 (2)
Systemtelefone Adapter der OpenPhone 63 und 65 (2) UPN-Adapter Anschluss weiterer OP 6x a/b-Adapter Anschluss eines analogen Endgerätes Speiseadapter Audio-Adapter Headsetanschluss Mitschneideeinrichtung Türtableau Steckplätze mehr

17 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

18 Mobilität durch DECT DECT Mobil und erreichbar

19 DECT Funknetz Mobilität durch DECT
Über die Möglichkeit, flächendeckende DECT-Funknetze aufzubauen, unterscheidet sich die OpenCom 100 wesentlich von den TK-Systemen des Wettbewerbs. Zwischen dem TK-System und den Basisstationen kann eine Entfernung von 1000 m überbrückt werden. Die Anzahl einbuchbarer DECT-Telefone ist nicht durch die Anzahl von angeschlossenen Basisstationen beschränkt. Es stehen Basisstationen für den In- und Outdoor-Bereich zur Verfügung. Dem Fachhandel bietet DeTeWe leihweise einen DECT-Funkmesskoffer an, mit dem der Fachhandel das Funkfeld ausmessen kann und so die idealen Standorte für die Basisstationen festlegen kann. Im Technikseminar wir dieses Thema vertieft.

20 Schnurlose Systemtelefone
Mobilität durch DECT Schnurlose Systemtelefone OpenPhone 21 OpenPhone 25

21 DECT-Basisstationen Externe Basisstation RFP 21 – Indoor
Mobilität durch DECT DECT-Basisstationen Externe Basisstation RFP 21 – Indoor RFP 23 - Outdoor Menge der Mobiltelefone unabhängig von den Basisstationen Bis zu 8 gleichzeitige Gespräche mit einer Basis ( 4 pro UPN Anschluss) Kabellänge bis 1 km Antennen mit unterschiedlichen Richtcharakteristiken für RFP 23 RFP 21 RFP 23 Sprach- und Datenübertragung Full-Slot-Technologie (unterstützt alle 24 Zeitschlitze) Anschluss mit 1 oder 2 UPN-Schnittstellen für 4 oder 8 gleichzeitige Gespräche je Funkbasis Stromversorgung über die UPN-Anschlüsse (2-Draht) Automatische Laufzeitmessung  einfache Installation Maximale Kabellänge 1 km LED-Anzeige für Status Unterstützt die Standards GAP, CAP, IAP, IIP and DPRS Unterbrechungsfreies Weiterleiten in andere Funkzellen

22 USB DECT-Box Schnurloser Internetzugang für den PC
Mobilität durch DECT USB DECT-Box Schnurloser Internetzugang für den PC Stromversorgung über den PC LED für Zustandsüberwachung Betriebssystem: Windows 98, 2000, ME, XP Datenrate ca. 64 Kbit/s (Kanalbündelung abhängig von der Systemeinstellung) mehr

23 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

24 Der Internet-Access-Router
-Notification Kein Kunde geht mehr verloren: Signalisierung neuer s auf dem Display Sie entscheiden, wann Sie die lesen: Absender, Zeit und Betreffzeile sehen Sie auf Ihrem Systemtelefon ISDN Server intern/ extern „ empfangen“ UPN UPN RFP 21

25 Der Internet-Access-Router
Remote Access Server Arbeiten im Firmennetz vom HomeOffice oder beim Kunden als wären Sie im Büro Sicherheit durch Filterlisten, CLID, PAP, CHAP und Callback bei RAS-Verbindungen Intranet Server S0 ISDN

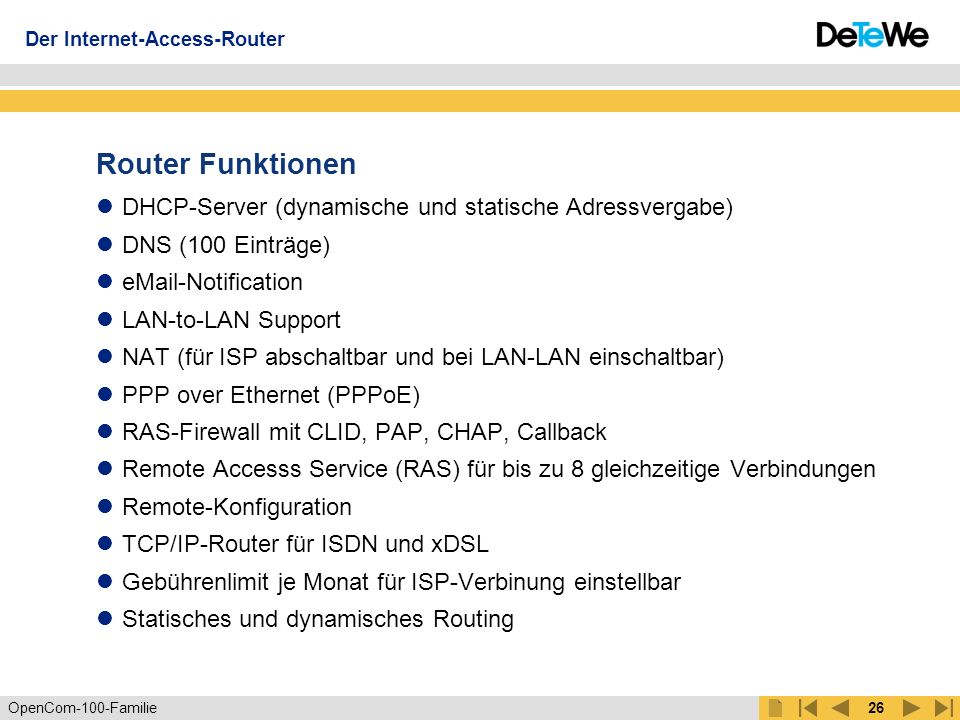

26 Router Funktionen DHCP-Server (dynamische und statische Adressvergabe)
Der Internet-Access-Router Router Funktionen DHCP-Server (dynamische und statische Adressvergabe) DNS (100 Einträge) -Notification LAN-to-LAN Support NAT (für ISP abschaltbar und bei LAN-LAN einschaltbar) PPP over Ethernet (PPPoE) RAS-Firewall mit CLID, PAP, CHAP, Callback Remote Accesss Service (RAS) für bis zu 8 gleichzeitige Verbindungen Remote-Konfiguration TCP/IP-Router für ISDN und xDSL Gebührenlimit je Monat für ISP-Verbinung einstellbar Statisches und dynamisches Routing Im Lieferumfang einer OC 105 und OpenCom 110 ip enthalten Optional in OpenCom 110 und OpenCom 120(rack) und OpenCom 130 modular Kostensenkung durch ISDN Access Router: Gemeinsame Nutzung der Kanalbandbreite für Internetzugang für alle PCs im Netz (auch schnurlos) Keine Gebührenfalle mehr durch automatischen Abbau von nicht aktiv genutzten Internetverbindungen Nutzerkennung und Passwort müssen nicht mehr jedem Mitarbeiter bekannt gegeben werden Signalisierung empfangener s auf dem Display der Systemtelefone durch -Notification, auch schnurlos im DECT Remote Access Service: Sicherer Zugang vom HomeOffice mit Sicherheitsabfragen und Callback LAN-LAN-Verbindungen (z.B. von der Filiale zur Firmenzentrale) Schneller im Internet dank DSL-Routing (Protokollumsetzung PPPoE --> TCP/IP) Ergänzungen im IP-Paket (1) SNTP-Server Die OpenCom 100 fungiert ab Rel. 3.0 auch als SNTP-Server (Timeserver). Damit können sich Clients des lokalen Netzwerks auf die Systemuhrzeit der Anlage synchronisieren. Die interne Uhr der OpenCom 100 wird dabei normalerweise bei jeder abgehenden externen Verbindung auf die Uhrzeit der Vermittlungsstelle synchronisiert. Diese sind i.d.R. sehr genau. Konfigurierbarer DNS Über den WEB-Service können 100 Einträge für den DNS eingerichtet werden. Damit fungiert die OpenCom 100 ab Rel. 3.0 als vollwertiger Domain-Name-Server. Dieses Merkmal ist Bestandteil des IP-Paketes. Ergänzungen im IP-Paket (2) Konfigurierbarer DHCP Für eine statische Adressvergabe kann ab Rel. 3.0 per WEB-Konfiguration für 100 MAC-Adressen je eine IP-Adresse eingestellt werden. Macht der entsprechende Client eine DHCP-Anfrage, wird ihm immer diese Adresse zugeteilt. Die dynamische und statische Adressvergabe können einzeln oder parallel benutzt werden. statisches Routing Neben dem dynamischen Routing können bis zu 16 Routen für statisches Routing eingestellt werden. Ergänzungen im IP-Paket (3) NAT bei ISP abschaltbar Das Protokoll NAT (Network Address Translation) ist bei der ISP-Konfiguration jetzt abschaltbar. Dies ist für einige Konfigurationen bestimmter Provider nützlich. Defaultwert für diese Konfiguration ist an. NAT bei LAN-LAN einschaltbar Das Protokoll NAT ist bei der LAN-LAN-Konfiguration jetzt einschaltbar. Hierdurch kann ein Netz seine IP-Adressen vor dem anderen Netz verbergen. Default für diese Konfiguration ist aus. WINS Broadcasts werden über Wählverbindungen weitergeleitet Damit ist die Windows Netzwerkumgebung auch über RAS-Einwahl oder LAN-LAN-Kopplung sichtbar. Das Timeout für die LAN-LAN-Kopplung wird dabei nicht zurückgesetzt.

27 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

28 OpenVoice 200 – integrierte VoiceMail OpenVoice 200
OpenVoice 200 – die integrierte VoiceBox OpenVoice 200 – integrierte Voic OpenVoice 200

29 OpenVoice 200 Lizenzen OpenVoice 260 60 Sprachboxen OpenVoice 210
OpenVoice 200 – die integrierte VoiceBox OpenVoice 200 Lizenzen OpenVoice 260 60 Sprachboxen OpenVoice 220 20 Sprachboxen inkl. 64 MB MMC OpenVoice 210 10 Sprachboxen OpenVoice 202 2 Sprachboxen inkl. 32 MB MMC mehr

30 Computerunterstützte Telefonie mit OpenCTI 50
CTI – computerunterstützte Telefonie Computerunterstützte Telefonie mit OpenCTI 50 Plattform unabhängig und damit z.B. unter Betriebssystemen wie Microsoft Windows, Apple Macintosh oder Linux nutzbar keine zusätzliche Software notwendig 60 Tage Demolizenz nach Erstinstallation Enthält alle Funktionen des ehemaligen VitrualPhone Anpassung an vorhandene TAPI- oder CAPI-Treiber entfällt Anrufliste nach Anrufart getrennt (in Abwesenheit, Angenommen und Sprachbox) Statusanzeige für Listen und Zustand des Endgerätes Kurznachrichten an Gruppen Nachrichtenausgang Telefonbuch Import/Export für persönliches und zentrales Telefonbuch möglich (je nach Berechtigung) Nutzung als Telefonbuch, wenn Benutzer keine Endgeräte hat

31 OpenCTI 50 OpenCTI 50 - 60 Tage vor dem Kauf probieren Browserbasiert
CTI – computerunterstützte Telefonie OpenCTI 50 OpenCTI Tage vor dem Kauf probieren Browserbasiert Ohne Installation verfügbar Betriebssystem unabhängig Aktivierbare Abwesenheitsmitteilung auf OpenPhone 60 Ein Teilnehmer kann sich gleichzeitig als TAPI- und CTI-Nutzer einloggen. Um eine TAPI-Applikation nutzen zu können, aber gleichzeitig das Besetztfeld sehen zu können, muss man sich unter einem anderen Namen einsetzen. mehr

32 CTI – computerunterstützte Telefonie
CTI-Schnittstellen TAPI 2.0 für virtuelle 1st-Party via LAN Einzelplatzlösung mit virtueller Verbindung statt V.24-Kabel => auch mit DECT-Systemtelefone TAPI 2.1 für TAPI-Zugriff auf zentrale Server, Kundendaten etc. OpenCTI 50 als betriebssystemunabhängige CTI-Applikation Zugriff auf Telefonbuch, Anruf-, Wahlwiederholungs-Listen der Anlage mit Webbrowser =>Unterstützung von Apple, Linux etc.

33 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

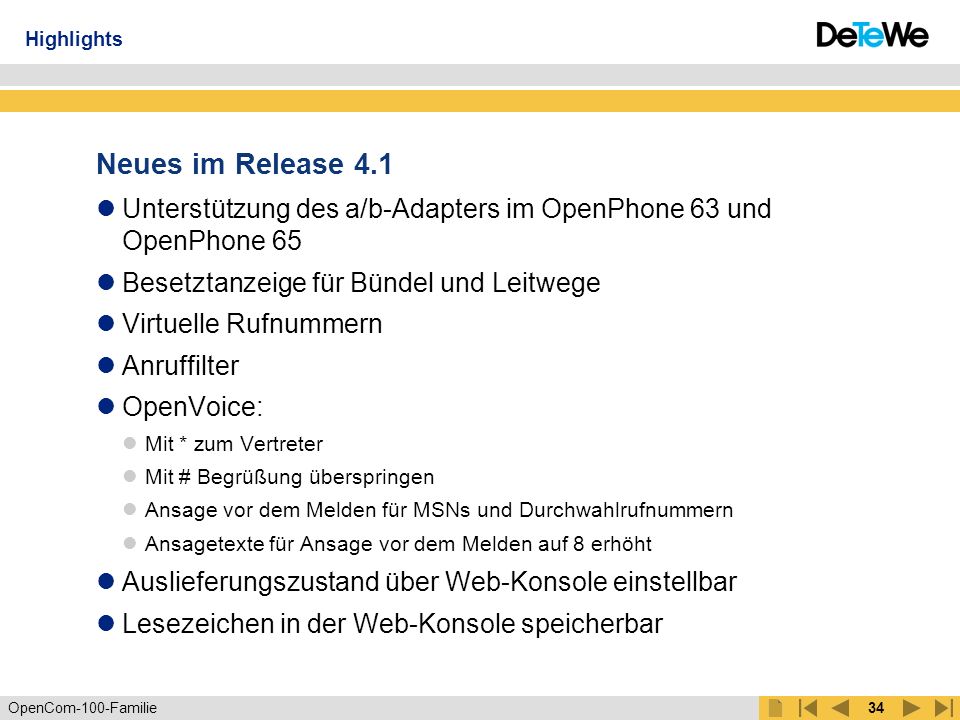

34 Highlights Neues im Release 4.1 Unterstützung des a/b-Adapters im OpenPhone 63 und OpenPhone 65 Besetztanzeige für Bündel und Leitwege Virtuelle Rufnummern Anruffilter OpenVoice: Mit * zum Vertreter Mit # Begrüßung überspringen Ansage vor dem Melden für MSNs und Durchwahlrufnummern Ansagetexte für Ansage vor dem Melden auf 8 erhöht Auslieferungszustand über Web-Konsole einstellbar Lesezeichen in der Web-Konsole speicherbar Ansagetexte für Ansage vor dem Melden auf 10 erhöht – vorher 3

35 Kaskadierung – auf Wachstum programmiert
Highlights Kaskadierung – auf Wachstum programmiert OpenCom 105/110/120/ 130 bis 134 Ports OpenCom 120 oder OpenCom 130 Ab Release 4.1 können auch zwei OpenCom 120 miteinander kaskadiert werden. Master Slave

36 Kaskadierung Verbindung über PCM-Schnittstelle
Highlights Kaskadierung Verbindung über PCM-Schnittstelle 30 Sprechkanäle zwischen den Systemen Gemeinsames Telefonbuch Konfiguration über ein System Übernahme der Lizenzen aus dem ersten System OpenCom 105/110/120/ 130 OpenCom 120 oder OpenCom 130 Masterstytem OC 120 (rack) oder OpenCom 130 Addition der S0-, a/b-, UPN-Ports DECT, S2M, V. 24, LAN-Anschluss, im Master-System

37 Verbindung von Firmenstandorten
Highlights Verbindung von Firmenstandorten 030/ 100 , ..., 199 200 , ..., 299 300 , ..., 399 mehr

38 Sammelruf – das Mini-Call-Center
Highlights Sammelruf – das Mini-Call-Center Linear 2. Anruf 3. Anruf 1. Anruf Zyklisch 2. Anruf 3. Anruf 1. Anruf Statistisch 3. Anruf 2. Anruf 1. Anruf

39 Sammelruf – das Mini-Call-Center
Highlights Sammelruf – das Mini-Call-Center Parallel 1. Anruf 3. Anruf 2. Anruf

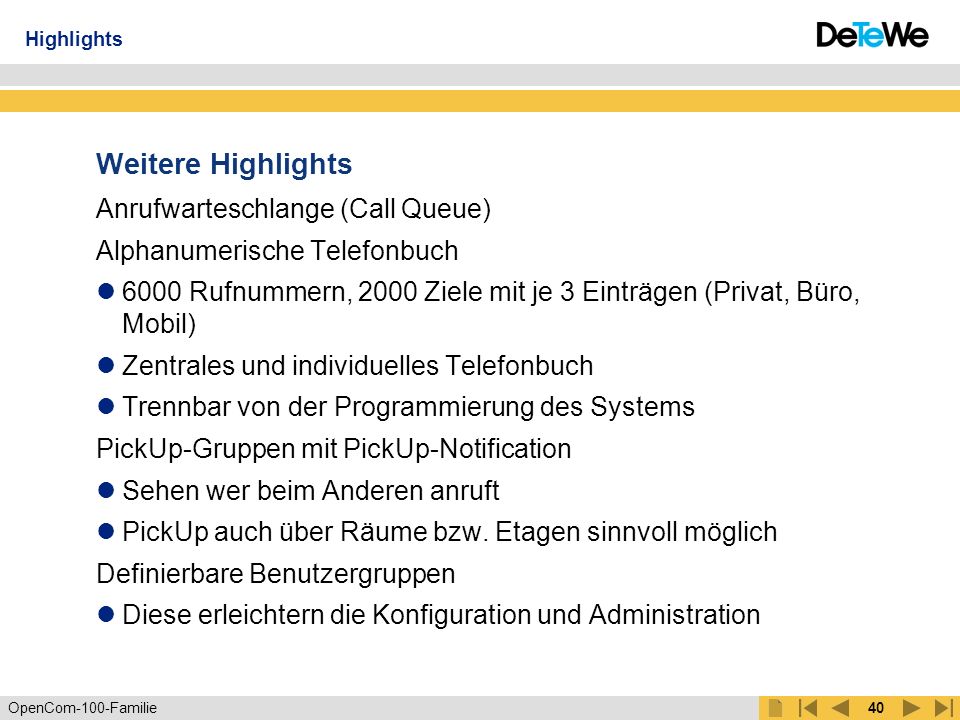

40 Weitere Highlights Anrufwarteschlange (Call Queue)
Alphanumerische Telefonbuch 6000 Rufnummern, 2000 Ziele mit je 3 Einträgen (Privat, Büro, Mobil) Zentrales und individuelles Telefonbuch Trennbar von der Programmierung des Systems PickUp-Gruppen mit PickUp-Notification Sehen wer beim Anderen anruft PickUp auch über Räume bzw. Etagen sinnvoll möglich Definierbare Benutzergruppen Diese erleichtern die Konfiguration und Administration Anrufwarteschlange (Call Queue) Aktivierung der Call Queue über Benutzergruppe Call-Queue hat je Endgerät eine max. Größe von 20 Einträgen Call-Queue wird an alle möglichen Endgerätetypen (OpenPhone 6x, OpenPhone 2x, a/b, GAP und ISDN) zur Verfügung gestellt Hat ein Systemendgerät mehrere Leitungs- oder Teamtasten, wird die Call-Queue dieses Gerätes je Taste betrachtet Anrufer, die in die Call-Queue gestellt werden, erhalten ein Freizeichen Rufe, die in die Call-Queue gestellt werden, werden nach Prioritäten und Reihenfolge ihres Eintreffens sortiert. Dabei werden die Prioritäten nach Sofortverbindung, Sensorrufe, Wiederanrufe, VIP-Ruf und alle restlichen internen und externen Anrufe unterschieden. Füllstand der Call-Queue wird am OpenPhone 65 im Display angezeigt

41 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

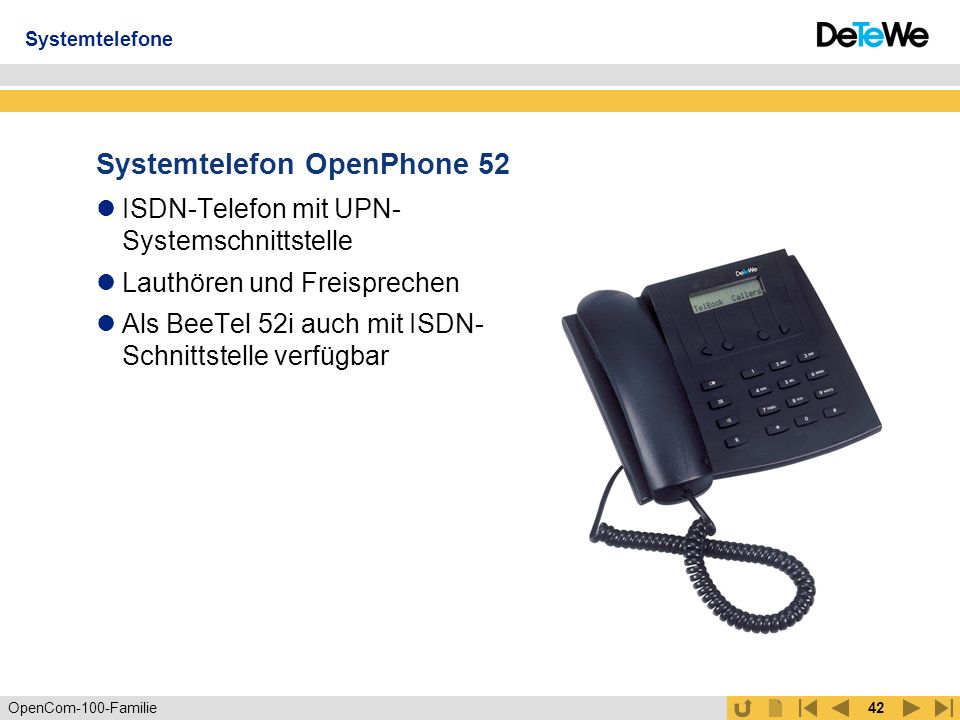

42 Systemtelefon OpenPhone 52
Systemtelefone Systemtelefon OpenPhone 52 ISDN-Telefon mit UPN-Systemschnittstelle Lauthören und Freisprechen Als BeeTel 52i auch mit ISDN-Schnittstelle verfügbar

43 Systemtelefon OpenPhone 61
Systemtelefone Systemtelefon OpenPhone 61 Einfachste Bedienung: selbsterklärende menüabhängige Benutzerführung Anzeige von entgangenen Telefonaten und eingegangenen s Lauthören Wandmontagefähig 1-zeiliges Display 1 Softkey 5 programmierbare Tasten 9 Funktionstasten

44 Systemtelefon OpenPhone 63
Systemtelefone Systemtelefon OpenPhone 63 Großes Display Erweiterbar durch Adapter, z.B. für ein weiteres Systemtelefon oder Anschluss vom Headset Freisprechen Wandmontagefähig 4-zeiliges Display 3 Softkeys 5 programmierbare Tasten 12 Funktions- & Wipptaste

45 Systemtelefon OpenPhone 65
Systemtelefone Systemtelefon OpenPhone 65 Erweiterbar durch 2 Adapter 11-zeiliges Display 9 Softkeys Beistellung, bis 3 möglich 12 Funktionstasten & Wipptaste

46 Zusatzadapter Die Systemtelefone Adapter für Zusatzeinrichtungen
Western-Plug 4-polig Western-Plug 4-polig Türbesetztanzeige Stereoklinkenbuchse 3,5 mm Mitschneidesignal Mitschneidekontakt

47 Systemtelefone a/b-Adapter a/b UPN UPN a/b a/b

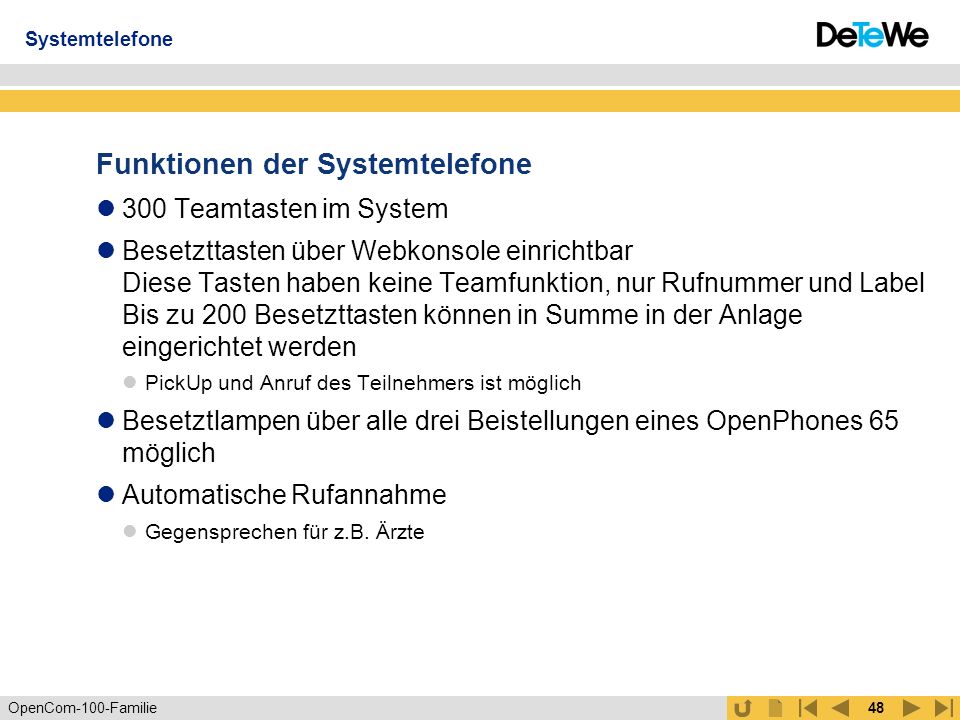

48 Funktionen der Systemtelefone
300 Teamtasten im System Besetzttasten über Webkonsole einrichtbar Diese Tasten haben keine Teamfunktion, nur Rufnummer und Label Bis zu 200 Besetzttasten können in Summe in der Anlage eingerichtet werden PickUp und Anruf des Teilnehmers ist möglich Besetztlampen über alle drei Beistellungen eines OpenPhones 65 möglich Automatische Rufannahme Gegensprechen für z.B. Ärzte Leitung: An dieser Taste werden Anrufe signalisiert und es können interne und externe Verbindungen aufgebaut werden. Auf einer Leitungstaste können Funktionen eingestellt werden, mit denen kommende Rufe bearbeitet werden, z.B. der Anrufschutz oder eine Rufumleitung. Die Gesprächstaste 1 ist als Leitungstaste voreingerichtet. Sie können diese Voreinstellung ändern. Team: Über eine Team-Taste können wie bei einer Leitungstaste kommende und gehende Gespräche geführt werden. Einstellungen für die Bearbeitung kommender Rufe sind an dieser Taste jedoch nicht möglich, z.B. können keine Rufumleitungen eingerichtet werden. Bei gehenden Rufen über eine Team-Taste werden alle Endgeräte gerufen, die die gleiche Rufnummer auf einer Leitungstaste programmiert haben. Beispiel: Team-Taste mit der Rufnummer -11 ruft alle Leitungstasten mit der Rufnummer -11. Direkt: Über eine Direktruftaste sind nur gehende Rufe möglich. Wie bei einer Team-Taste werden auch hier alle Endgeräte gerufen, die die gleiche Rufnummer auf einer Leitungstaste programmiert haben.

49 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

50 Schnurloses Systemtelefon OpenPhone 21
Mobilität durch DECT Schnurloses Systemtelefon OpenPhone 21 Optische und akustische Rufsignalisierung Alarm und Weckruf -Notification Systemfunktionen wie Telefonbuch und ... Empfang von Textnachrichten nutzbar (Paging)

51 Schnurloses Systemtelefon OpenPhone 25
Mobilität durch DECT Schnurloses Systemtelefon OpenPhone 25 Vibrationsmelder Headset anschließbar V.24-Schnittstelle für Datenübertragung: schnurloses Surfen und gleichzeitige Telefonie Freisprecheinrichtung Anzeige der Uhrzeit -Notification

52 DECT – Mobility 1 Mobilität durch DECT OpenCom 100 HVT
1 x UPN-Schnittstelle für 4 Sprechkanäle Basisstation RFP 21 UPN 2 Adern 2 x UPN-Schnittstellen für 8 Sprechkanäle 4 Adern OpenCom 100 HVT UPN Basisstation RFP 21

53 DECT – Mobility 2 Mobilität durch DECT OpenCom 100 HVT
1 x UPN-Schnittstelle für Anschluss von Radio Fixed Parts (RFP) mit 4 Sprechkanälen Funkzellen RFP 21 Handset UPN Kanal 1 belegt UPN 2 Adern Kanal 2 Kanal 2 Kanal 2 frei belegt belegt Kanal 3 frei Kanal 4 frei Funkzellen RFP 21 UPN Kanal 1 Kanal 1 frei belegt UPN 2 Adern Kanal 2 frei Kanal 3 frei Kanal 4 frei

54 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

55 OpenVoice 200 - integrierte Voice Mail
Paralleler Betrieb von 2 unabhängigen Kanälen Speicherung der Sprachdaten auf Multi-Media-Card 32 MB ca. 2:00 h Aufzeichnungszeit (inkl. Ansagetexte) 64 MB ca. 4:00 h Aufzeichnungszeit (inkl. Ansagetexte) maximale Nachrichtendauer je Nachricht pro Box einstellbar Gruppenboxen mit bis zu 20 Rufnummern Menüführung per Sprache (mehrere Sprachen parallel möglich) 4 Begrüßungs- und Verabschiedungstexte pro Box Sonderwählton bei vorliegender Voic Ansage vor dem Melden mit 8 verschiedenen Ansagen Vertreterschaltung Benachrichtigungsruf Integrierter Anrufbeantworter in OpenCom 105, OpenCom 110 und OpenCom 120 Anschaltung über analoge Ports entfällt! Freischaltung per Lizenz Bis zu 60 Sprachboxen Paralleler Betrieb von 2 unabhängigen Kanälen einfache Konfiguration der Sprachboxen durch Integration in die WEB-Konfiguration der OpenCom 100 Standardtexte vorhanden Speicherung der Sprachdaten auf Multi-Media-Card 32 MB ca. 2:00 h Aufzeichnungszeit (inkl. Ansagetexte) 64 MB ca. 4:00 h Aufzeichnungszeit (inkl. Ansagetexte) maximale Nachrichtendauer je Nachricht pro Box einstellbar OpenVoice integrierte Voice Mail (2) Fernabfrage über Amt Signalisierung neuer Nachrichten an Systemtelefonen Einbindung der OpenVoice für Abhören und Löschen von Nachrichten in die Menüführung der Systemtelefone Einbindung der OpenVoice in OpenCTI 50: Nachrichtenanzeige, löschen und abhören PIN-Schutz der Box möglich OpenVoice integrierte Voice Mail (3) Ansage der Telefonnummer (ein-/ausschaltbar pro Box) Ansage von Datum/Uhrzeit (ein-/ausschaltbar pro Box) maximale Aufzeichnungszeit pro Box einstellbar Umleitung auf Box durch Umleitung sofort, nach Zeit oder bei besetzt auf OpenVoice externe Voic -Systeme sind weiterhin im selben Umfang einsetzbar

56 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

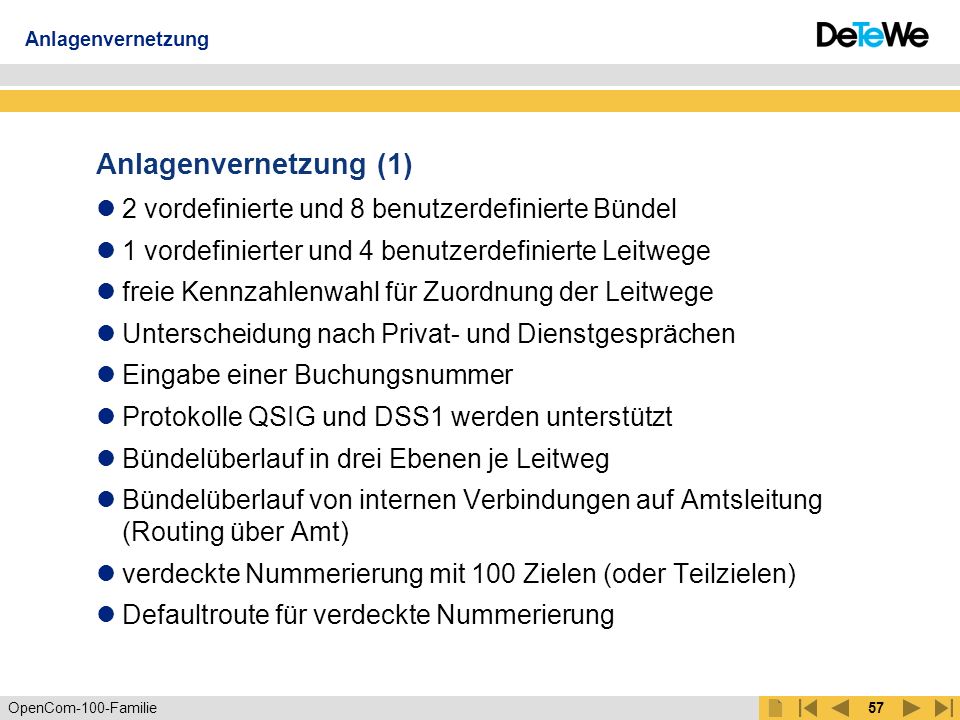

57 Anlagenvernetzung (1) 2 vordefinierte und 8 benutzerdefinierte Bündel
1 vordefinierter und 4 benutzerdefinierte Leitwege freie Kennzahlenwahl für Zuordnung der Leitwege Unterscheidung nach Privat- und Dienstgesprächen Eingabe einer Buchungsnummer Protokolle QSIG und DSS1 werden unterstützt Bündelüberlauf in drei Ebenen je Leitweg Bündelüberlauf von internen Verbindungen auf Amtsleitung (Routing über Amt) verdeckte Nummerierung mit 100 Zielen (oder Teilzielen) Defaultroute für verdeckte Nummerierung

58 Anlagenvernetzung (2) Transitfunktion Unterstützung S2M

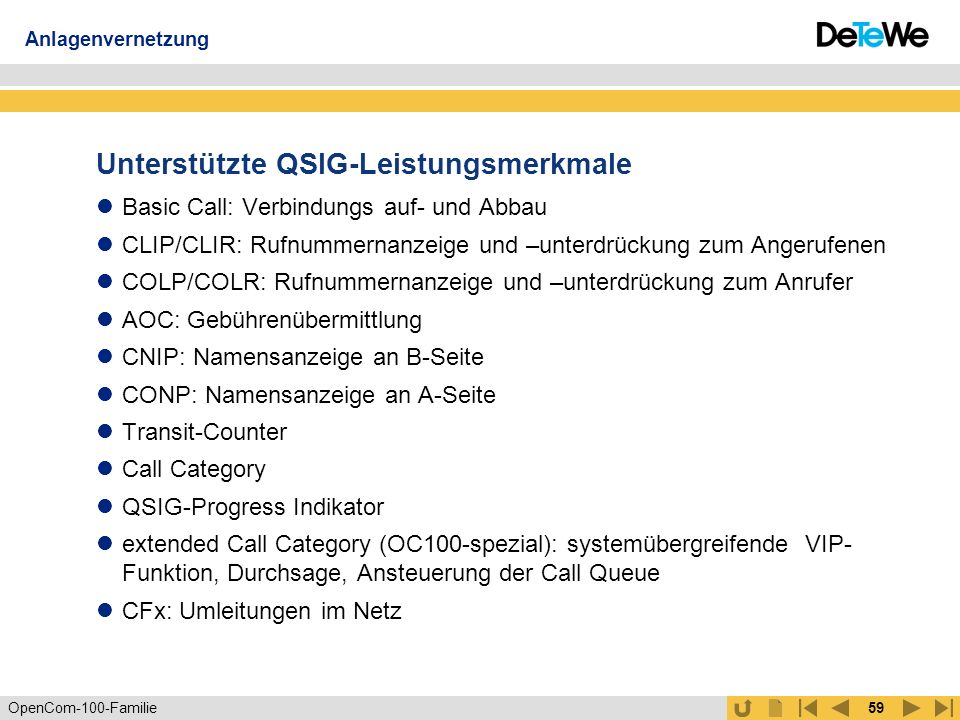

59 Unterstützte QSIG-Leistungsmerkmale
Anlagenvernetzung Unterstützte QSIG-Leistungsmerkmale Basic Call: Verbindungs auf- und Abbau CLIP/CLIR: Rufnummernanzeige und –unterdrückung zum Angerufenen COLP/COLR: Rufnummernanzeige und –unterdrückung zum Anrufer AOC: Gebührenübermittlung CNIP: Namensanzeige an B-Seite CONP: Namensanzeige an A-Seite Transit-Counter Call Category QSIG-Progress Indikator extended Call Category (OC100-spezial): systemübergreifende VIP-Funktion, Durchsage, Ansteuerung der Call Queue CFx: Umleitungen im Netz

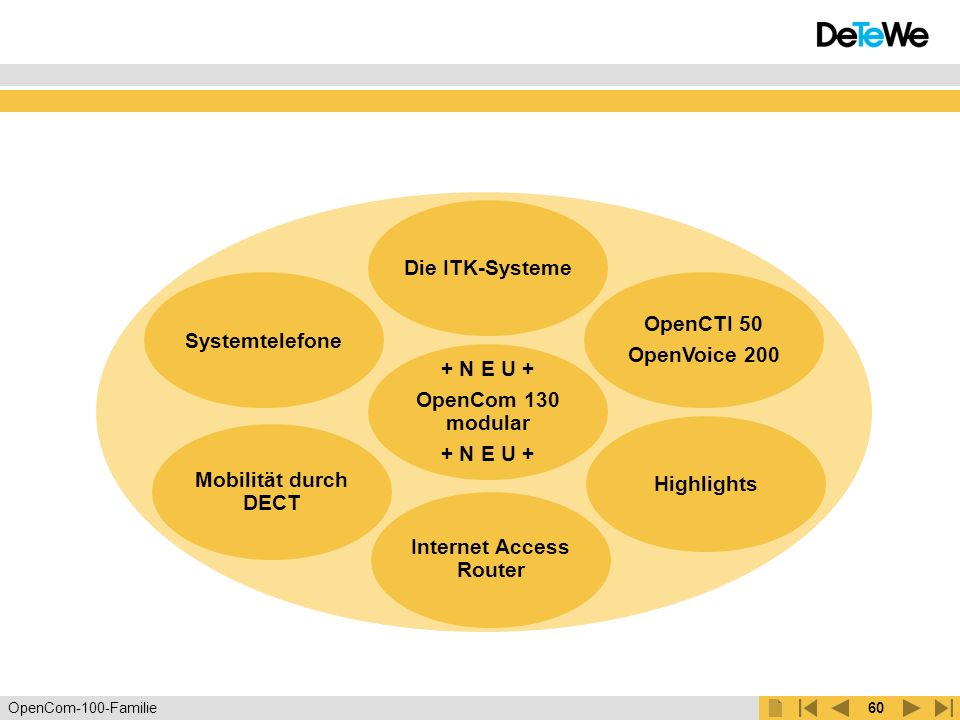

60 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

61 Telefonieren Anruf kommend: Wird mit Name/Rufnummer signalisiert
OpenCTI 50 Telefonieren Anruf kommend: Wird mit Name/Rufnummer signalisiert Mit -Anwahl Button- annehmbar Anruf gehend: Anwahl über Symbol: Büro, Mobil, Privat aus Listen Anwahl über Tastatur und -Anwahl Button- Verbindung: Anzeige von Name/Rufnummer und Zustandsanzeige Beenden mit -Auflegen Button- Anklopfer: Anzeige von Name/Rufnummer und Zustand: Anruf Anklopfer Mit -Anwahl Button- annehmbar (aktuelle Verbindung wird beendet)

62 Anmelden/Abmelden Bitte Anmelden mit dem persönlichen Login
OpenCTI 50 Anmelden/Abmelden Bitte Anmelden mit dem persönlichen Login Das - Beenden - Button beendet die Applikation Wenn angemeldet, erscheint ein -Abmelden - Button Automatisches Abmelden vom System nach 10 Std.

63 Anrufliste Anruf in Abwesenheit (max.10) Anruf angenommen (max.10)
OpenCTI 50 Anrufliste Anruf in Abwesenheit (max.10) Anruf angenommen (max.10) Sprachnachricht abhören (max.25) Anzeige der Büro-,Mobil- oder Privat-Rnr mit Symbol Anzeige mit Datum/Uhrzeit und Anzahl der Anrufe Übernehmen in privates oder zentrales Telefonbuch Einträge einzeln löschbar oder alle löschbar

64 Wahlwiederholungsliste
OpenCTI 50 Wahlwiederholungsliste Alle zuletzt gewählte Teilnehmer (max.10) Anzeige der Büro-,Mobil- oder Privat-Rufnummer mit Symbol Anzeige mit Datum/Uhrzeit Übernehmen in privates oder zentrales Telefonbuch Einträge einzeln löschbar oder alle löschbar

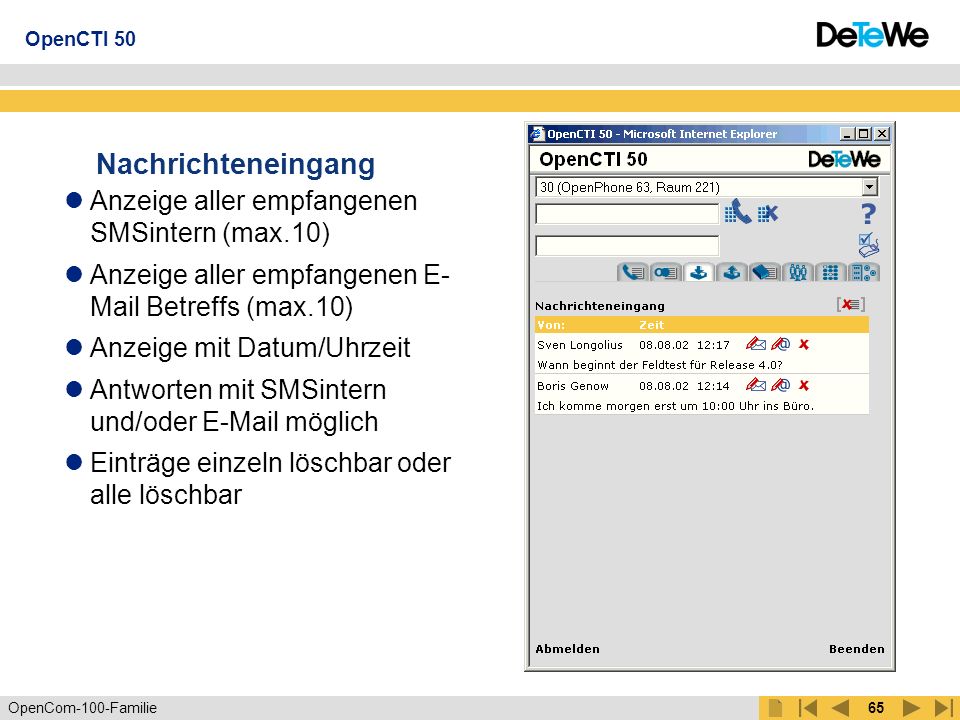

65 Nachrichteneingang Anzeige aller empfangenen SMSintern (max.10)
OpenCTI 50 Nachrichteneingang Anzeige aller empfangenen SMSintern (max.10) Anzeige aller empfangenen Betreffs (max.10) Anzeige mit Datum/Uhrzeit Antworten mit SMSintern und/oder möglich Einträge einzeln löschbar oder alle löschbar

66 Nachrichtenausgang Anzeige aller gesendeten SMSintern (max.10)
OpenCTI 50 Nachrichtenausgang Anzeige aller gesendeten SMSintern (max.10) Anzeige mit Datum/Uhrzeit Einträge einzeln löschbar oder alle löschbar

67 Telefonbuch 3 Anzeigemodi: Suchfunktion nach Name oder Rufnr.
OpenCTI 50 Telefonbuch 3 Anzeigemodi: persönliches Telefonbuch zentrales Telefonbuch persönliches und zentrales Telefonbuch Suchfunktion nach Name oder Rufnr. Direkte Anwahl über Symbol: Büro, Mobil, Privat Senden von SMSintern oder Hinzufügen, Ändern und Löschen von Einträgen: im persönliches Telefonbuch im zentrales Telefonbuch Import/Export des persönlichen Telefonbuches Import/Export und Löschen des gesamten zentralen Telefonbuches nur im Konfigurator

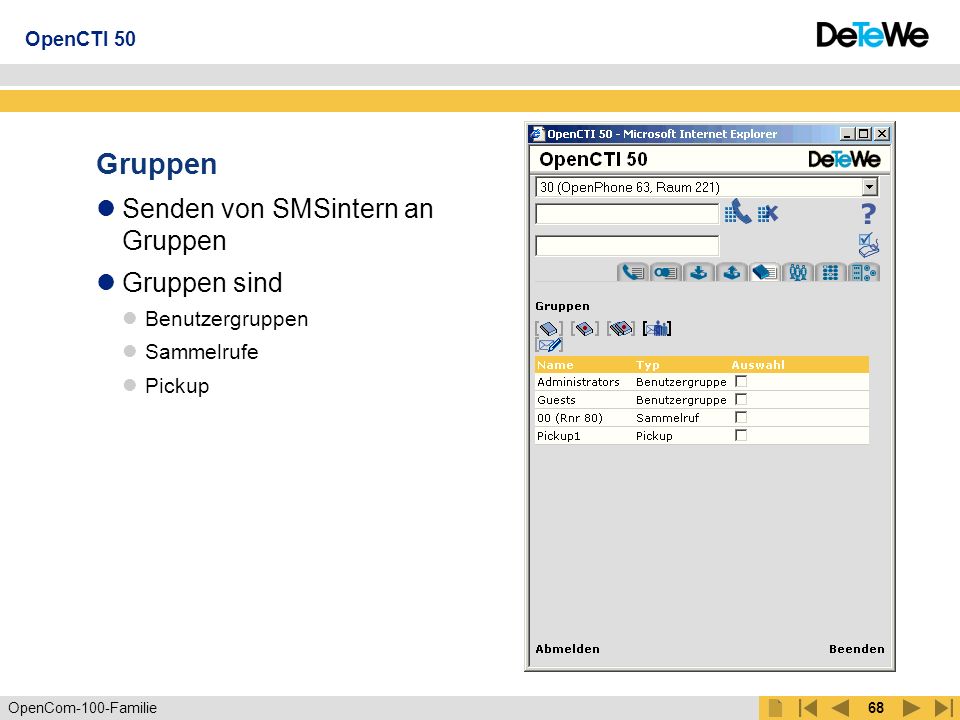

68 Gruppen Senden von SMSintern an Gruppen Gruppen sind Benutzergruppen
OpenCTI 50 Gruppen Senden von SMSintern an Gruppen Gruppen sind Benutzergruppen Sammelrufe Pickup

69 Besetztanzeige Belegungszustand der Bündel
OpenCTI 50 Besetztanzeige Belegungszustand der Bündel Anzeige eines Bündels konfigurierbar unter PBX-Konfiguration - Leitungen - Bündel Belegungszustand der Telefone der Benutzer Anzeige eines Benutzers konfigurierbar unter Benutzer Manager - Benutzer Grüner Hörer ist anwählbar, jedoch kein vermitteln

70 Primärmultiplex Anschluss mit S2M-Modul
Einfachste Installation Einsatz als Amtsleitung oder als Festverbindung Kanalkonfiguration für alle 30 Kanäle einzeln einstellbar (kommend, gehend oder beide Richtungen) Nutzung der OpenCom 120 oder OpenCom 130 modular z.B. als DECT-Server S2M-Modul bis 30 ISDN-Kanäle zusätzliche Transcoder für Nutzung der Anlage als DECT-Server (für alle 30 Kanäle ist ein Transcoder vorhanden) OpenCom 120, OpenCom 120rack OpenCom 130 modular

71 Preisvergleich Primärmultiplexanschluss
Anlagenanschluss Primärmultiplex Standard 25,56 €/Monat 230,30 €/Monat Komfort 28,12 €/Monat 248,08 €/Monat Alle Preise zuzügl. MwSt. Information von der Deutschen Telekom AG Änderungen und Irrtümer vorbehalten! Stand:

72 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router

73 Kommunikationsplatform
Zur Kommunikation Virtuelle CAPI CAPI-Funktionen im Netzwerk, z.B. faxen Systray-Applikation Überwachung der ISDN-B-Kanäle und ISP-Zugang auf dem PC Providereinstellung mit schnellem Wechsel bei Nichterreichen z.B. des DSL-Zugangs Festnetz SMS Es ist einstellbar, an welchen Anschluss (S0 oder a/b) eine SMS durchgereicht wird Erfordert ein SMS-im Festnetz-fähiges Endgerät, z.B. BeeTel 330 SMS am S0 Gesprächskostenfaktor je Benutzergruppe 10 Listen für Sperr- und Freiwerk, Benutzergruppen zuordenbar

74 OpenCTI 50 Messenger = Abwesenheitsnachricht per Text an Systels
Texte zur Auswahl: “Verfügbar”, “Bin gleich zurück”, “Bin nicht am Platz”, “Bin nicht im Büro”, “Bin zu Tisch”, “Bin zu Hause”, “Bin im Urlaub”, “Bin nicht verfügbar” Aktivierung per OpenPhone 6x oder OpenCTI 50 Anzeige auf OpenPhones 6x, 2x Instant Messaging für „Freunde“ d.h. Anwesenheitsbekanntgabe im OpenCTI 50

75 Internet Access Router
Die ITK-Systeme Systemtelefone OpenCTI 50 OpenVoice 200 + N E U + OpenCom 130 modular Highlights Mobilität durch DECT Internet Access Router
