KA Nachbarschaft 103 Betriebsanalytik Vorbereitung auf Ringversuche Datum 21. September 2006.

Ähnliche Präsentationen


Präsentation zum Thema: "KA Nachbarschaft 103 Betriebsanalytik Vorbereitung auf Ringversuche Datum 21. September 2006."—  Präsentation transkript:

1 KA Nachbarschaft 103 Betriebsanalytik Vorbereitung auf Ringversuche Datum 21. September 2006

2 Mögliche Fehlerquellen und deren Größenordnung im Vergleich zum Gesamtfehler der Analyse Probenahme Photometer und Thermostat Chemikalien Handhabung Konservierung Probenvorbereitung

3 Chemikalien Test und Standard Haltbarkeitsdatum beachten Haltbarkeitsdatum beachten Richtige Lagerung Richtige Lagerung Raumtemperatur, Kühlschrank, dunkel usw. Raumtemperatur, Kühlschrank, dunkel usw. Richtigen Test auswählen Richtigen Test auswählen Standardergebnis muss im mittleren Messbereich Standardergebnis muss im mittleren Messbereich liegen liegen Temperatur der Chemikalien während der Analyse Temperatur der Chemikalien während der Analyse beachten z. B °C beachten z. B °C Chemikalienzusätze müssen in Ordnung sein Chemikalienzusätze müssen in Ordnung sein z.B. keine Verschmutzung durch Pipetten z.B. keine Verschmutzung durch Pipetten

4 Photometer - Bedienungsanleitung beachten - Bedienungsanleitung beachten - Messzelle muss sauber sein - Messzelle muss sauber sein Photometer nach Benutzung abdecken Photometer nach Benutzung abdecken evtl. durch Hersteller reinigen lassen evtl. durch Hersteller reinigen lassen - programmierte Daten müssen auf den jeweiligen Test abgestimmt werden Stand Datum Arbeitsvorschrift bzw. E-Prom Card - programmierte Daten müssen auf den jeweiligen Test abgestimmt werden Stand Datum Arbeitsvorschrift bzw. E-Prom Card - bei älteren Gerätetypen muss man die richtigen Filter einsetzen - bei älteren Gerätetypen muss man die richtigen Filter einsetzen und die Filter müssen sauber sein und die Filter müssen sauber sein - je nach Gerätetyp kann man die Photometer überprüfen - je nach Gerätetyp kann man die Photometer überprüfen Messung mit Nulllösung durchführen Messung mit Nulllösung durchführen bei Fehlermeldungen im Display oder sonstigen Unregelmäßigkeiten Hersteller befragen bei Fehlermeldungen im Display oder sonstigen Unregelmäßigkeiten Hersteller befragen

5 Thermostat Bedienungsanleitung beachten Bedienungsanleitung beachten Temperatur und Reaktionszeit laut Arbeitsvorschrift einhalten Temperatur und Reaktionszeit laut Arbeitsvorschrift einhalten Aufwärmzeit beachten Aufwärmzeit beachten Überprüfung der Soll Temperatur Überprüfung der Soll Temperatur - Hersteller - Hersteller - Selbst: - Selbst: 1. in eine Rundküvette Öl oder Glyzerin einfüllen 1. in eine Rundküvette Öl oder Glyzerin einfüllen 2. Gewünschte Temperatur am Thermostat einstellen 2. Gewünschte Temperatur am Thermostat einstellen 3. Nach Aufwärmzeit Temperatur der Flüssigkeit messen 3. Nach Aufwärmzeit Temperatur der Flüssigkeit messen

6 Pipette Handhabung Bedienungsanleitung beachten Bedienungsanleitung beachten Immer eine neue Pipettenspitze verwenden Immer eine neue Pipettenspitze verwenden Messbereich der Pipette muss mit dem Volumen, das pipettiert werden soll übereinstimmen Messbereich der Pipette muss mit dem Volumen, das pipettiert werden soll übereinstimmen Bei variabler Pipette gewünschtes Volumen einstellen Bei variabler Pipette gewünschtes Volumen einstellen Pipettenspitzen müssen passend zu den Pipetten sein Pipettenspitzen müssen passend zu den Pipetten sein Pipettenspitze muss fest auf der Pipette sitzen Pipettenspitze muss fest auf der Pipette sitzen Kolbenknopf bis zum 1. Druckpunkt eindrücken Kolbenknopf bis zum 1. Druckpunkt eindrücken Spitze in Flüssigkeit eintauchen und Kolbenknopf wieder Spitze in Flüssigkeit eintauchen und Kolbenknopf wieder langsam loslassen langsam loslassen Tropfen die evtl. an der Spitze hängen bleiben, am Gefäßrand Tropfen die evtl. an der Spitze hängen bleiben, am Gefäßrand abstreifen abstreifen Spitze in Küvettenöffnung halten und die Pipette durch langsames Spitze in Küvettenöffnung halten und die Pipette durch langsames Drücken entleeren Drücken entleeren Kolbenkopf bis zum 2. Druckpunkt durchdrücken um letzte Kolbenkopf bis zum 2. Druckpunkt durchdrücken um letzte Flüssigkeitsreste aus der Spitze zu entfernen Flüssigkeitsreste aus der Spitze zu entfernen

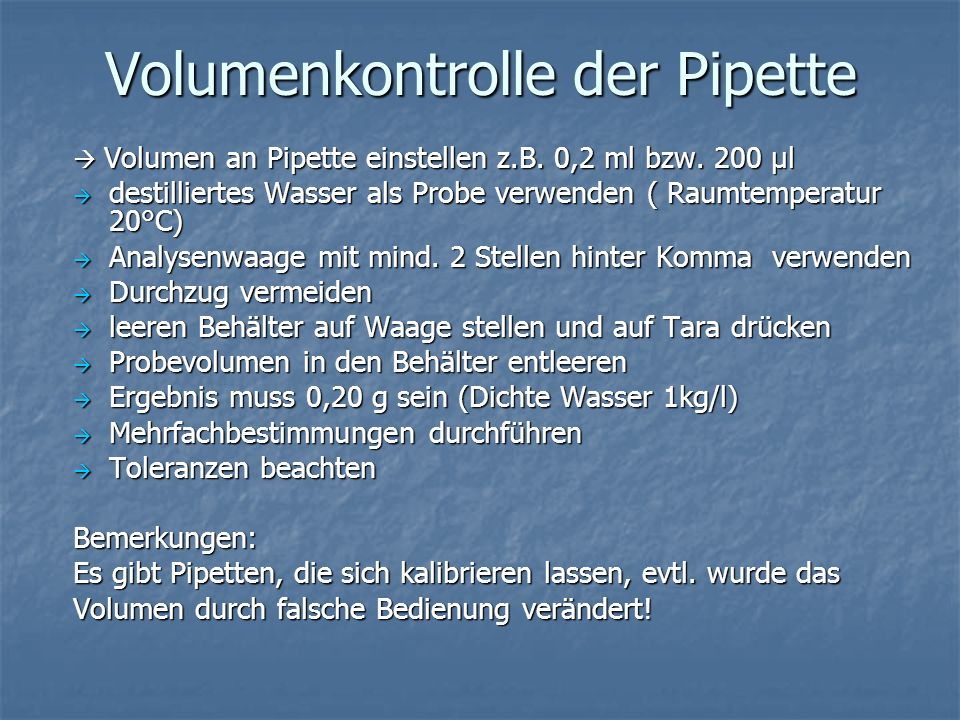

7 Volumenkontrolle der Pipette Volumen an Pipette einstellen z.B. 0,2 ml bzw. 200 µl Volumen an Pipette einstellen z.B. 0,2 ml bzw. 200 µl destilliertes Wasser als Probe verwenden ( Raumtemperatur 20°C) destilliertes Wasser als Probe verwenden ( Raumtemperatur 20°C) Analysenwaage mit mind. 2 Stellen hinter Komma verwenden Analysenwaage mit mind. 2 Stellen hinter Komma verwenden Durchzug vermeiden Durchzug vermeiden leeren Behälter auf Waage stellen und auf Tara drücken leeren Behälter auf Waage stellen und auf Tara drücken Probevolumen in den Behälter entleeren Probevolumen in den Behälter entleeren Ergebnis muss 0,20 g sein (Dichte Wasser 1kg/l) Ergebnis muss 0,20 g sein (Dichte Wasser 1kg/l) Mehrfachbestimmungen durchführen Mehrfachbestimmungen durchführen Toleranzen beachten Toleranzen beachtenBemerkungen: Es gibt Pipetten, die sich kalibrieren lassen, evtl. wurde das Volumen durch falsche Bedienung verändert!

8 Undichtigkeit der Pipette Dichtigkeitsüberprüfung: Probe pipettieren und Pipette senkrecht nach unten halten, es dürfen keine Tropfen aus der Pipettenspitze laufen. Mögliche Gründe: Spitze nicht fest aufgesetzt Spitze nicht fest aufgesetzt Fremdkörper zwischen Spitze und Kolben oder zwischen Fremdkörper zwischen Spitze und Kolben oder zwischen Kolben und O-Ring Kolben und O-Ring Ungenügende Fettung an den O-Ring und dem Kolben Ungenügende Fettung an den O-Ring und dem Kolben O-Ring defekt O-Ring defekt

9 Hinweise zum Ringversuch Auswertebogen bitte vollständig ausfüllen! Auswertebogen bitte vollständig ausfüllen! Parameter, Küvettentest, Chargen Nr., Parameter, Küvettentest, Chargen Nr., addista, Chargen Nr. ( Hach Lange) addista, Chargen Nr. ( Hach Lange) Durchführung Ringversuch: Test laut Arbeitsanweisung der jeweiligen Parameter durchführen Test laut Arbeitsanweisung der jeweiligen Parameter durchführen Doppelbestimmung für Standard, Lösung A und B Doppelbestimmung für Standard, Lösung A und B Ergebnisse in Tabelle eintragen Ergebnisse in Tabelle eintragen Ringversuch muss personenbezogen durchgeführt werden Ringversuch muss personenbezogen durchgeführt werden Falls mehrere Küvetten für das gleiche Volumen vorhanden sind, immer dieselbe benutzen. Falls mehrere Küvetten für das gleiche Volumen vorhanden sind, immer dieselbe benutzen. Küvetten beschriften (Wichtig für spätere Fehleranalyse) Küvetten beschriften (Wichtig für spätere Fehleranalyse)

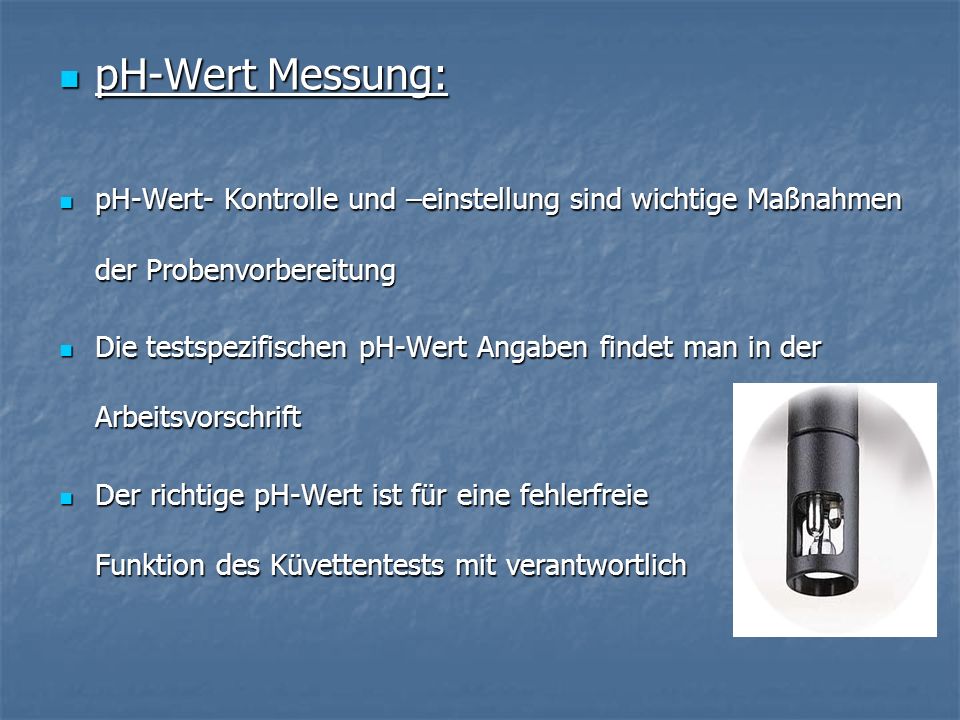

10 pH-Wert Messung: pH-Wert Messung: pH-Wert- Kontrolle und –einstellung sind wichtige Maßnahmen der Probenvorbereitung pH-Wert- Kontrolle und –einstellung sind wichtige Maßnahmen der Probenvorbereitung Die testspezifischen pH-Wert Angaben findet man in der Arbeitsvorschrift Die testspezifischen pH-Wert Angaben findet man in der Arbeitsvorschrift Der richtige pH-Wert ist für eine fehlerfreie Funktion des Küvettentests mit verantwortlich Der richtige pH-Wert ist für eine fehlerfreie Funktion des Küvettentests mit verantwortlich

11 Präzision und Richtigkeit Präzision und Richtigkeit Präzision und Richtigkeit sind Begriffe, mit denen die Qualität von Analysenverfahren und Analysenwerten beschrieben wird. Präzision und Richtigkeit sind Begriffe, mit denen die Qualität von Analysenverfahren und Analysenwerten beschrieben wird. Unter Richtigkeit versteht man die Abweichung zwischen Analysenwert und Sollwert (wahrer Wert), wobei die Abweichung möglichst klein sein sollte. Unter Richtigkeit versteht man die Abweichung zwischen Analysenwert und Sollwert (wahrer Wert), wobei die Abweichung möglichst klein sein sollte. Unter Präzision versteht man das Maß an Übereinstimmung zwischen Ergebnissen, wie sie bei wiederholter Anwendung eines festgelegten Analysenverfahrens gewonnen werden (Streuung). Unter Präzision versteht man das Maß an Übereinstimmung zwischen Ergebnissen, wie sie bei wiederholter Anwendung eines festgelegten Analysenverfahrens gewonnen werden (Streuung).

12 Sollwert einer Probe nach DIN: 10 mg/l, Vertrauensbereich mg/l Ergebnisse von Zehnfach-Bestimmungen Präzision und Richtigkeit Präzision und Richtigkeit

13 Messreihe A: Arbeitsweise und Arbeitsmittel nicht in Ordnung Vertrauensbereich nicht eingehalten Ergebnisse schwanken zu stark ungeeignet für die Praxis Messreihe B: systematischer Fehler Vertrauensbereich nicht eingehalten Einzelwerte und Mittelwerte führen nicht zum richtigen Ergebnis Messreihe C: Arbeitsweise und Arbeitsmittel in Ordnung Vertrauensbereiche eingehalten Einzelwerte und Mittelwert führen zum richtigen Ergebnis Präzision und Richtigkeit Präzision und Richtigkeit

14

15

16

17

18
