1 1 Netzebenen a b

2 2 Röntgenbeugung an Netzebenen d d … Netzebenenabstand … Bragg Winkel … Wellenlänge der Strahlung Konstruktive Interferenz der Strahlung bei: Braggsche Gleichung

3 3 Bezeichnung der Netzebenen Achseabc Abschnitt½ ½ Reziprok23/22 Index434 Achseabc Abschnitt1/2 2/3 Reziprok23/20 Index430 Miller Indizes

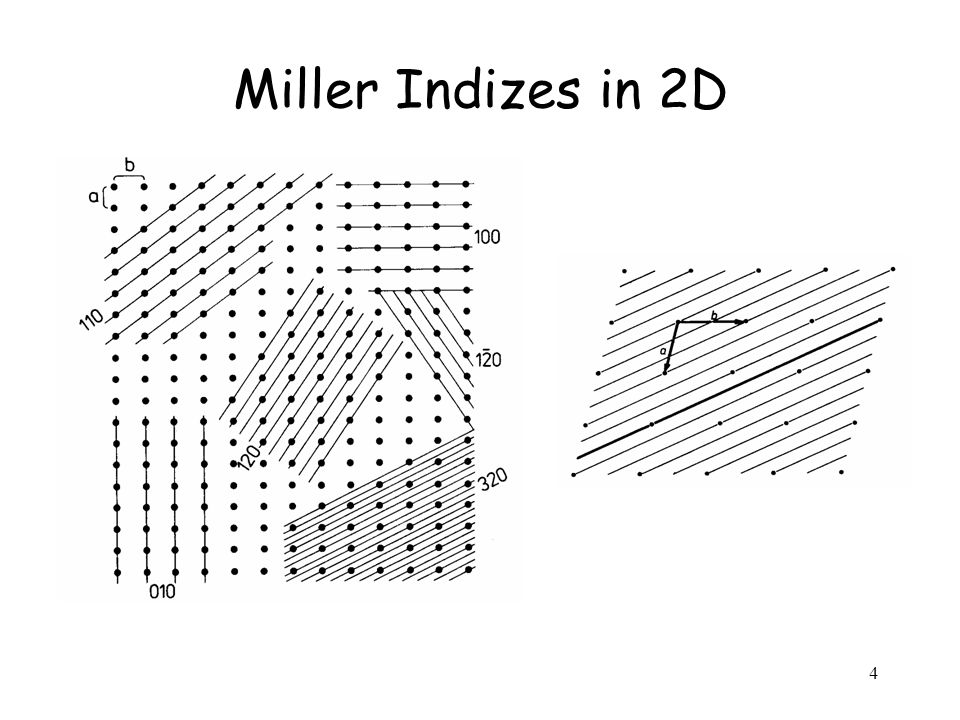

4 4 Miller Indizes in 2D

5 5 Kristallflächen und Kristallfacetten

6 6 Pyrit – FeS 2 Flächen (100) und (210) Würfel Oktaeder Pyritoeder Dodekaeder Trapezoeder Trisoktaeder Kristallklasse m-3

7 7 Darstellung der Netzebenen Sphärische Projektion der Netzebenen Oktaeder (111)

8 8 Sphärische Projektion eines kubischen Kristalls

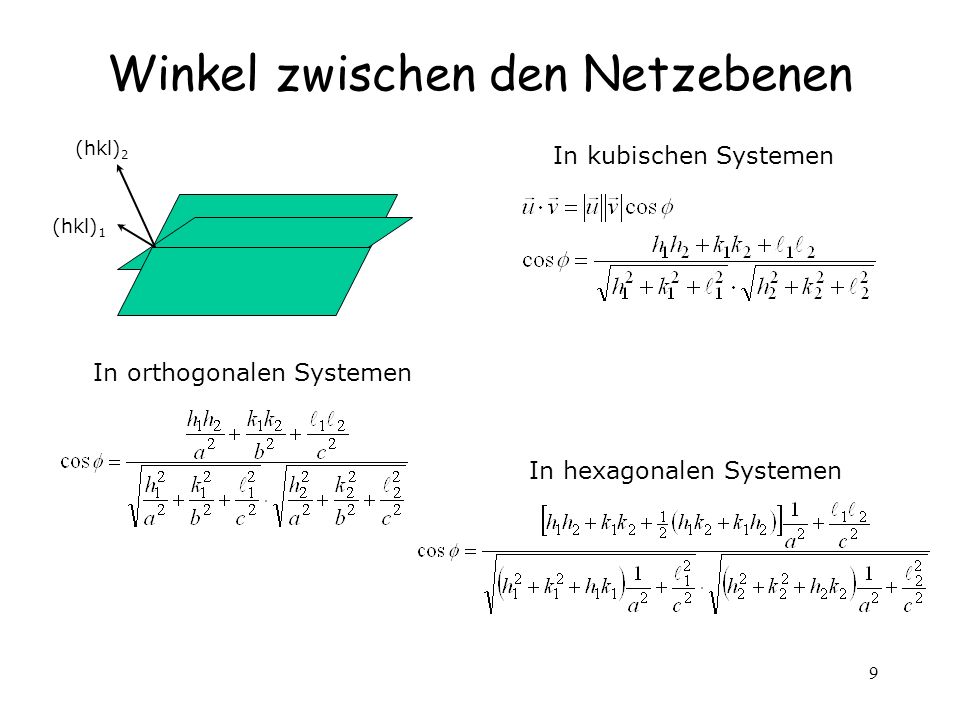

9 9 Winkel zwischen den Netzebenen In kubischen Systemen In orthogonalen Systemen In hexagonalen Systemen (hkl) 1 (hkl) 2

10 10 Projektionen einer Kugel

11 11 Projektionen einer Kugel

12 12 Kristallprojektionen Stereographische Projektion Orthographische Projektion Gnomonische Projektion Clarks Minimum Error

13 13 Stereographische Projektion Stereographisches (Wulffsches) Netz

14 14 Standardprojektion (001) Standardprojektion (001) eines kubischen Kristalls. Pole, die an einem Kreis liegen, gehören zu der selben Zone.

15 15 Anwendungen des Wulffschen Netzes Winkel zwischen zwei Polen: Die Pole werden auf einen Meridian (oder auf einen Breitenkreis) gelegt und der Winkel wird abgelesen Achse einer Zone: Die Pole auf einen Meridian legen und entlang des Äquators eine Linie 90° ziehen. Der neue Punkt zeigt dann die Achse der Zone, die durch die zwei Pole definiert wird. 90°

16 16 Beispiele _ (hkl) 1 (hkl) 2 Winkel ° ° °

17 17 Anwendung der stereographischen Projektion – die Orientierung der Kristalle Die Max von Laue Methode

18 18 Anwendung der stereographischen Projektion – die Texturanalyse
