1 Institut für Kartographie und Geoinformation Prof. Dr. Lutz Plümer Proseminar Geoinformation II Werkzeuge (ArcCatalog, ArcMap, ArcToolbox) und Formate (Shapefiles, Coverages, Geodatabase) Gerhard Gröger

2 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate2 ArcInfo: Werkzeuge ArcCatalog ArcMap ArcToolbox ArcScene

3 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate3 ArcInfo: Werkzeuge ArcCatalog ähnlich Windows-Explorer Überblick über Daten Symbole für Dateiformate Vorschau (Karte oder Tabelle) Metadaten Erstellen/ändern von Datenmodellen (z.B. Hinzufügen/ändern von Klassen, Attributen) Import und Export von Daten Bearbeiten von Koordinatensystemen

4 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate4 ArcInfo: Werkzeuge ArcMap Visualisierung (Erstellung von Karten) Editieren von Daten Analyse (z.B. Netzanalyse, Anfragen, Puffer) Trennung von Daten und deren Visualisierung

5 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate5 ArcInfo: Werkzeuge ArcToolbox nicht interaktiv Funktionen (z.B.): Konvertierung Overlay Puffer Transformationen...

6 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate6 ArcInfo: Erweiterungen (Extensions) Spatial Analyst 3D Analyst Geostatistical Analyst Bedienung: Integriert in ArcMap Aktivierung: Tools/Extensions Werkzeugleisten: View/Toolbars/3DAnalyst

7 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate7 ArcGIS 8.2 Desktop Systeme und Werkzeuge I ArcInfo 8.2 ArcInfo 7.X Workstation ArcView 3.X 3D Analyst Spatial Analyst Geostatist. Analyst 3D Analyst Spatial Analyst Geostatist. Analyst 3D Analyst Spatial Analyst Geostatist. Analyst ArcCatalog ArcMap ArcToolbox ArcScene ArcEditor 8.2 ArcCatalog ArcMap ArcToolbox ArcScene ArcView 8.2 ArcCatalog ArcMap ArcToolbox ArcScene Werkzeuge Erweiterungen (Extensions)

8 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate8 ArcGIS 8.2 Desktop Systeme und Werkzeuge II ArcSDE Relationale Datenbank ArcIMS WWW Client ArcObjects ArcInfo 8.2 ArcCatalog ArcMap ArcToolbox ArcScene Programmiersprache

9 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate9 Vektordaten: Formate Shapefile Coverage Geodatabase

10 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate10 Vektordaten: Formate Shapefile Ursprung: ArcView 3.2 Geometrie: Spaghetti Attribute: Identifier Shape/Geometrie: Point, Polyline, Polygon Length/Länge: nur bei Polyline Area/Flächeninhalt: nur bei Polygon Perimeter/Umfang: nur bei Polygon beliebige weitere Attribute Keine Informationen über Koordinatensystem

11 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate11 Vektordaten: Formate Coverage Ursprung: 'Altes' ArcInfo 7 Workstation Geometrie: Knoten-Maschen-Topologie ("Landkarte") Attribute: wie Shapefile, zusätzlich bei Polyline: fromNode, toNode, leftPolygon, rightPolygon Information über Koordinatensystem

12 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate12 Vektordaten: Formate Geodatabase neu in ArcInfo 8 Speicherung in Datenbank Geometrie: Spaghetti Objektorientierte Features ('Smart Features', Vererbung) Geometrische Netzwerke

13 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate13 Vektordaten: Formate Visualisierung und Bearbeitung: transparent in ArcMap als Layer beliebig kombinierbar ineinander konvertierbar

14 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate14 Aufgabe 1: Öffnet in ArcMap die Datei d:\GIS_Data\ESRI\ArcTutor\Getting_Started\ Greenvalley\Greenvalley.mxd Fügt den Layer D:\GIS_Data\ESRI\ArcTutor\ Getting_Started\Greenvalley\Water Use.lyr hinzu.

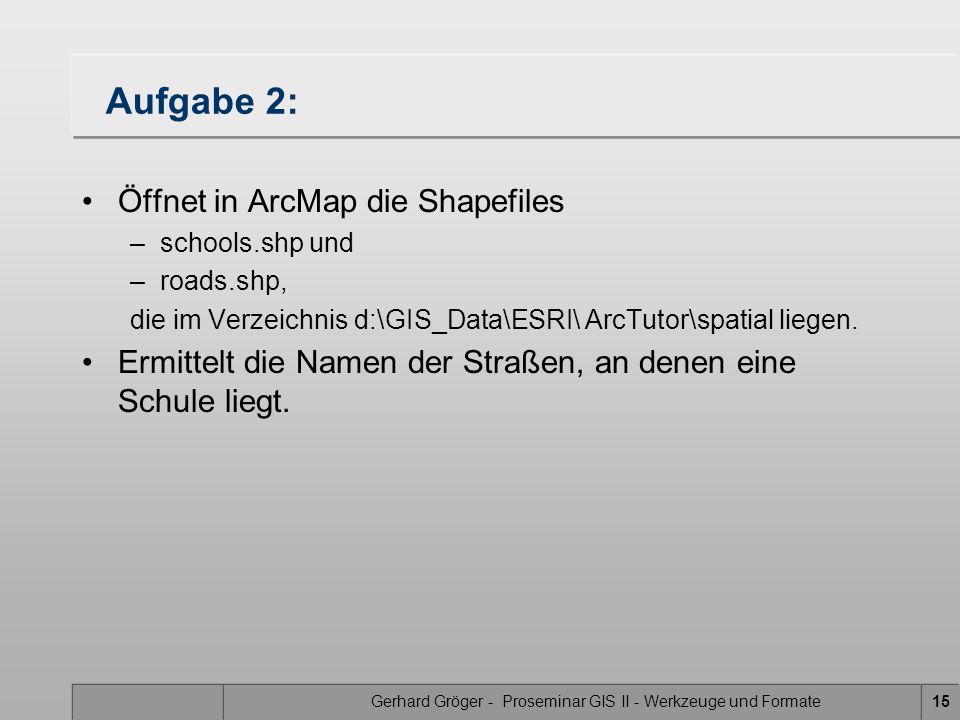

15 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate15 Aufgabe 2: Öffnet in ArcMap die Shapefiles –schools.shp und –roads.shp, die im Verzeichnis d:\GIS_Data\ESRI\ ArcTutor\spatial liegen. Ermittelt die Namen der Straßen, an denen eine Schule liegt.

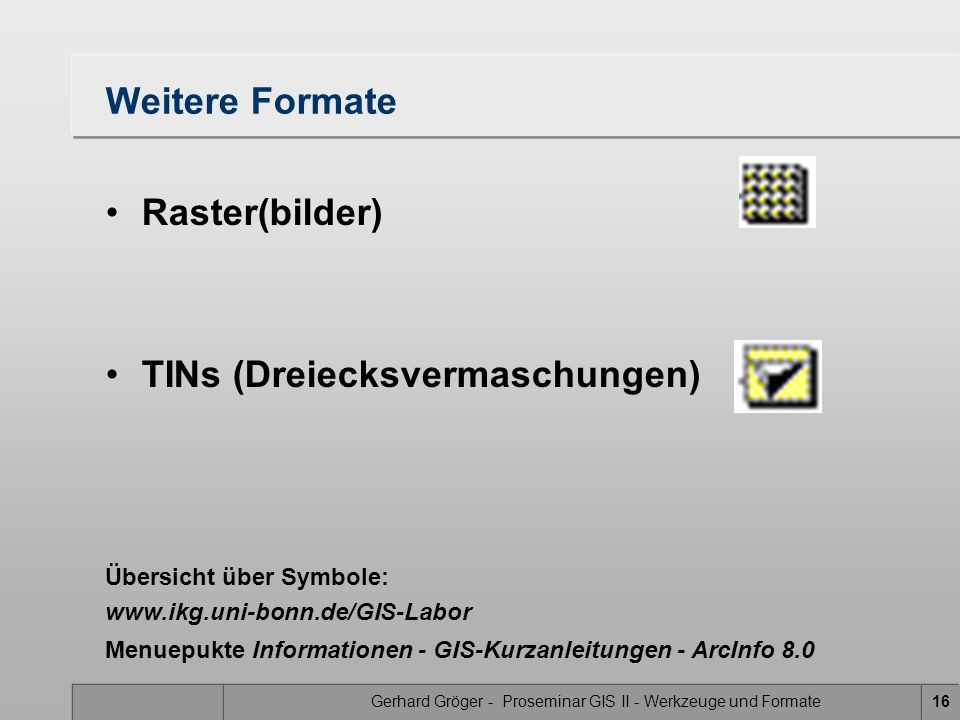

16 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate16 Weitere Formate Raster(bilder) TINs (Dreiecksvermaschungen) Übersicht über Symbole: Menuepukte Informationen - GIS-Kurzanleitungen - ArcInfo 8.0

17 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate17 Ressourcen Daten: d:\GIS-Data\ESRI\ArcGISTutorial\ArcTutor d:\GIS-Data\ESRI\Data and Maps Handbücher (PDF): d:\GIS-Data\ESRI\DigitalBooks sonstiges Material:
