1 Smart Features b Relationen b Regeln

2 Relationen b Definition: b Eine Relation ist eine Verbindung zwischen zwei Objekten. Diese Objekte können entweder nicht räumlich (Objekten) oder räumlich (Features) sein. b Außerdem haben Relationen Additionseigenschaften.

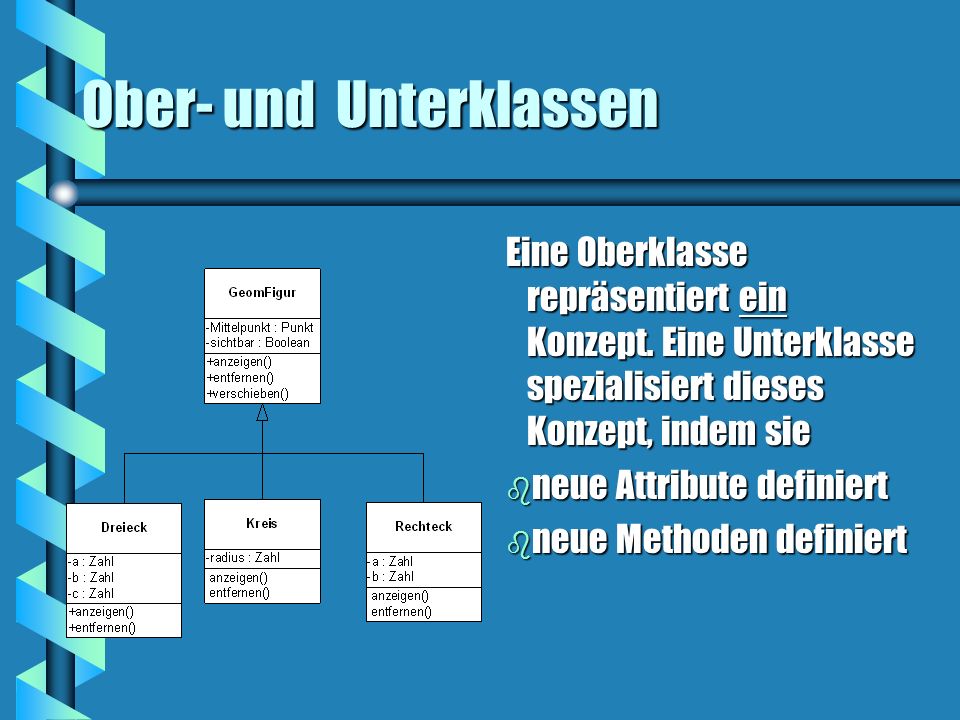

3 Ober- und Unterklassen Eine Oberklasse repräsentiert ein Konzept. Eine Unterklasse spezialisiert dieses Konzept, indem sie b neue Attribute definiert b neue Methoden definiert

4 Ober- und Unterklassen b und dabei Attribute oder Methoden der Oberklasse explizit verwendet oder überschreibt. b Unterklassen unterscheiden sich systematisch voneinander. b Attribute und Methoden einer Klasse bilden jeweils ein in sich geschlossenes Konzept.

5 Relationsklassen b Relationen werden in Klassen eingeführt. b Jede Relation in einer Klasse hat die gleiche Anfangs- und Zielklasse. b Eine Objektklasse kann zu mehreren Relationsklassen gehören. b Mit Relationen garantiert Geodatabase die referentielle Integrität zwischen Objekten, wenn diese geschaffen, verändert oder gelöscht werden.

6 Generelle Relationen b General Relationships sind Relationen, wo eine bestimmte Beziehung zwischen einem Merkmal und einem Objekt hergestellt wird. Die Verknüpfung geschieht zwischen einer Anfangsklasse und einer Zielklasse.

7 Beispiele b Eine Relation entsteht bsp. durch die Verbindung von einem Grundstück und dessen Besitzer. b Oder durch die Verbindung zwischen einem Gebäude und einem Grundstück.

8 Anwendung in ArcCatalog b Es gibt drei Arten von Relationen: b 1-1 Relation b 1-M Relation b M-N Relation b M-1 Relation b Die 1-M Relation werde ich später vorführen.

9 Beispiele zu diesen Relationen b 1-1 Relation b 1-M Relation b M-N Relation

10 Anwendung in ArcCatalog b Man geht auf: b D:\GIS-Data\ESRI\ArcInfoDesktop\Arc Tutor\BuildingaGeodatabase\Montgomery b Mit rechter Maustaste auf Montgomery klicken

11 Anwendung b Name eingeben b Objekte auswählen

12 Anwendung b Nachdem man die Namen eingegeben hat, drückt man auf weiter

13 Anwendung b Nachdem man 2mal auf weiter gegangen ist, erscheint dieses Fenster; da gibt man den Zusammenhang der Objekte an. b Anschließend auf weiter

14 Anwendung b Im nächsten Fenster klickt man dann die 1-M Zeile an. b Anschließend auf weiter

15 Anwendung b Dann auf nein b Anschließend auf weiter

16 Anwendung b Man wählt ObjektId und ParcelId aus

17 Anwendung b Schlußendlich hat man dann noch mal den Überblick über die Relation, die man angefertigt hat. b Fertig stellen anklicken

18 Anwendung in ArcMap

19

20 Aufgabe 1 b Stellen Sie die Relation zwischen einem Besitzer und seinem Grundstück auf. Kopieren Sie in ArcCatalog in U:\Marc das Verzeichnis Montgomery in Ihr eigenes Verzeichnis.

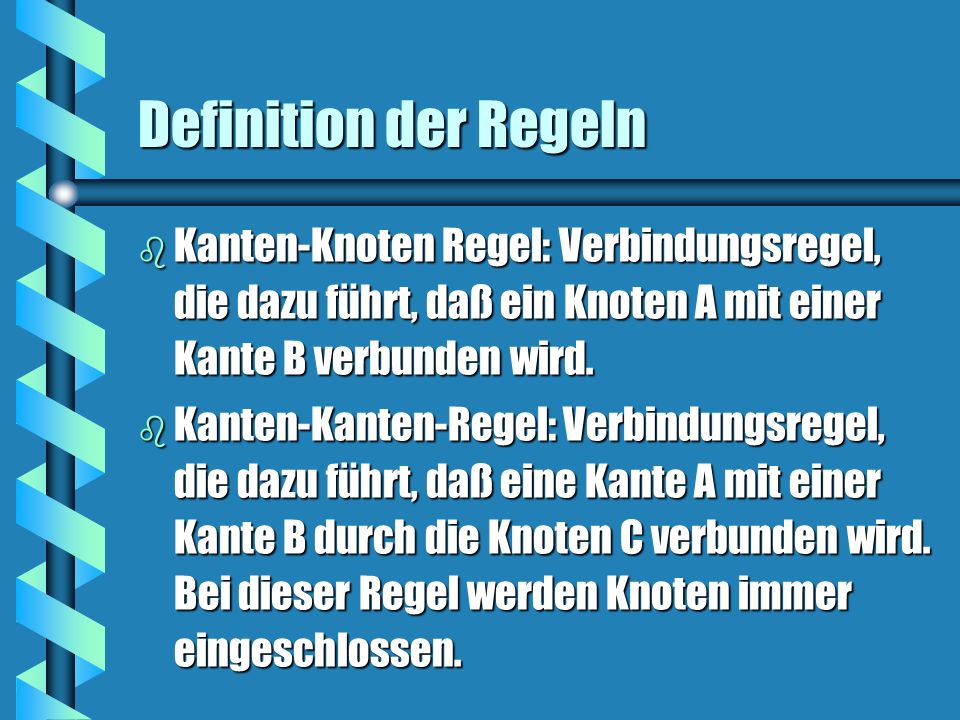

21 Definition der Regeln b Kanten-Knoten Regel: Verbindungsregel, die dazu führt, daß ein Knoten A mit einer Kante B verbunden wird. b Kanten-Kanten-Regel: Verbindungsregel, die dazu führt, daß eine Kante A mit einer Kante B durch die Knoten C verbunden wird. Bei dieser Regel werden Knoten immer eingeschlossen.

22 Anwendung b Diese Regeln können von ArcCatalog erstellt oder geändert werden, indem es die geometrischen Eigenschaften des Netzwerks verändert. b Verbindungsregeln entstehen zwischen zwei Featureklassen oder zwischen einer Featureklasse und dem Subtype einer anderen Featureklasse oder zwischen zwei Subtypes verschiedener Featureklassen.

23 Beispiele b In einem Wassernetz kann ein 10-Zoll-Rohr (Kante) nur durch einen entsprechenden Adapter (Knoten) mit einem 8-Zoll-Rohr (Kante) verbunden werden. b Ein Hydrant kann immer nur an einer Wasserleitung angeschlossen sein, befestigt an einer Stromleitung ergibt keinen Sinn.

24 Anwendung in ArcCatalog Kanten-Kanten-Regel b Auf Waternet mit rechter Maustaste klicken b Properties anklicken b In der Connectivity Tabelle klickt man die Feature Klassen an, mit denen man die Regel festlegt.

25 Aufgabe 2 b Schaffen Sie eine Regel zwischen Distribmains und Trainsmains mit einem Knoten ihrer Wahl und versuchen Sie die Anwendung in ArcMap.

26 Zuletzt bevor wir es vergessen b Wir wünschen Herrn Plümer alles Gute zu seinem Geburtstag b Vielen Dank für Ihre Aufmerksamkeit
