1 GEO – INFORMATION II Import und Verknüpfung von Daten Shapefiles Coverages Tabellen

2 Feature data - Formate 18.12.2000 Frank Ottmann coverages shapefiles geodatabases ArcInfo speichert Vektordaten als features in feature classes. Beim Vektormodell kann man zwischen 3 Speicherformaten wählen, um geographische features darzustellen:

3 Feature data - Formate 18.12.2000 Frank Ottmann Coverages und shapefiles verwenden ein georelational data model: Das ist ein graphisches Datenmodell, welches geographische features als eine Menge von räumlichen und beschreibende Daten darstellt, die miteinander verknüpft sind.

4 Feature data - Formate 18.12.2000 Frank Ottmann Geodatabases verwendet ein geodatabase data model: Das ist ein graphisches Datenmodell, welches geographische features als Objekte in einer objektorientierten Datei darstellt.

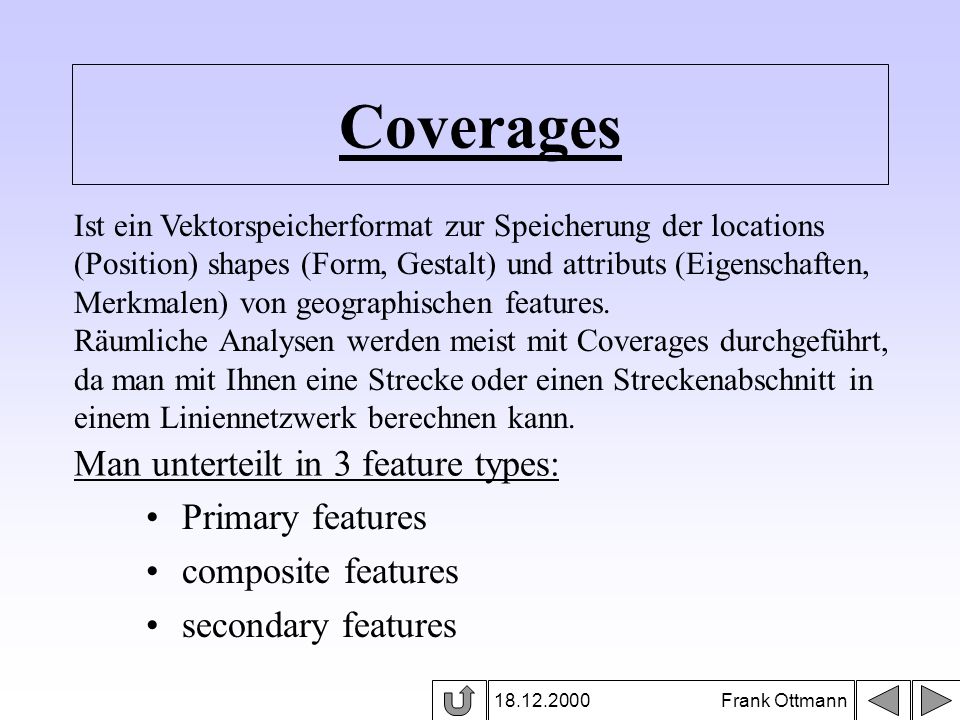

5 Coverages 18.12.2000 Frank Ottmann Man unterteilt in 3 feature types: Primary features composite features secondary features Ist ein Vektorspeicherformat zur Speicherung der locations (Position) shapes (Form, Gestalt) und attributs (Eigenschaften, Merkmalen) von geographischen features. Räumliche Analysen werden meist mit Coverages durchgeführt, da man mit Ihnen eine Strecke oder einen Streckenabschnitt in einem Liniennetzwerk berechnen kann.

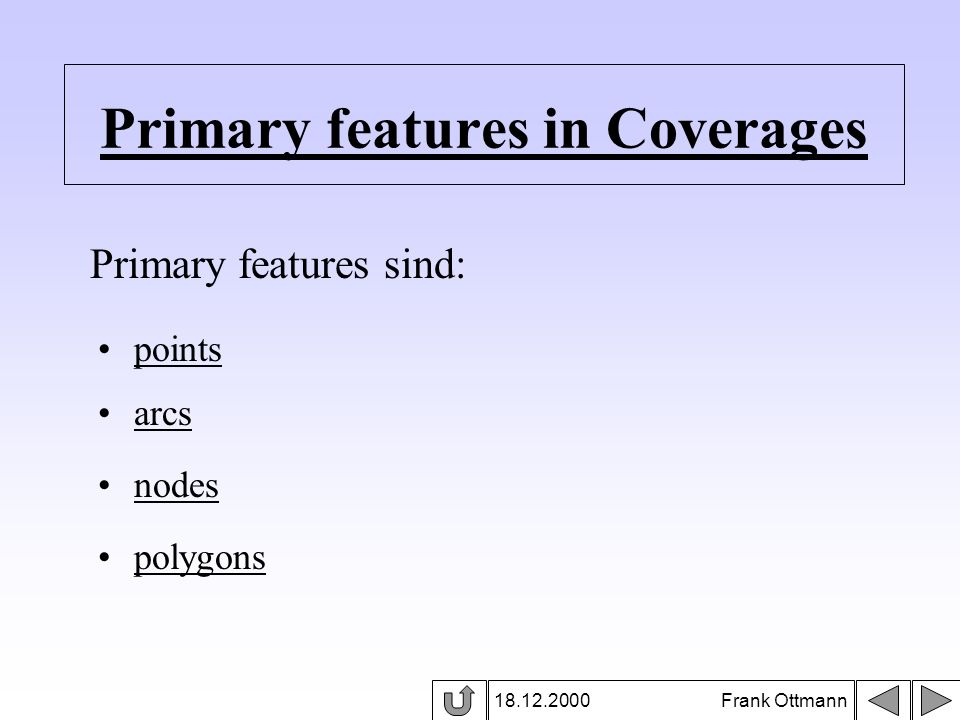

6 Primary features in Coverages 18.12.2000 Frank Ottmann Primary features sind: points arcs polygons nodes

7 points 18.12.2000 Frank Ottmann Sie stellen einen einzelnen Punkt feature dar z.B. Brunnen, Städte Jedes Polygon im coverage hat einen einzelnen label point mit seiner feature ID, meist in der Polygonmitte, sie kennzeichnen Polygone point: label point:

8 Arcs 18.12.2000 Frank Ottmann Sie können allein stehen, zu einen Liniennetzwerk verbunden werden z.B. Versorgungsnetze oder zu Polygonen vereinigt werden z.B. verschiedene Bodenarten Sind verbundene Liniensegmente mit Knoten an den Endpunkten.

9 Nodes 18.12.2000 Frank Ottmann Sind die Endpunkte von arcs oder die Verbindungen zwischen arcs. Sie können genauso wie Label points einen point feature darstellen z.B. Ventile in eienem Versorgungsnetz Merke: Label points sind nicht mit arcs verbunden

10 polygons 18.12.2000 Frank Ottmann stellen Flächen dar werden von arcs umgrenzt mehrere Polygone teilen sich arcs aber sie überlappen sich nicht jeder Punkt auf der Fläche liegt innerhalb von nur einem Polygon Ein Punkt, der innerhalb von A liegt, ist außerhalb von B Polygon B und C teilen sich einen arc

11 Composite features in overages 18.12.2000 Frank Ottmann Routes und sections Regions

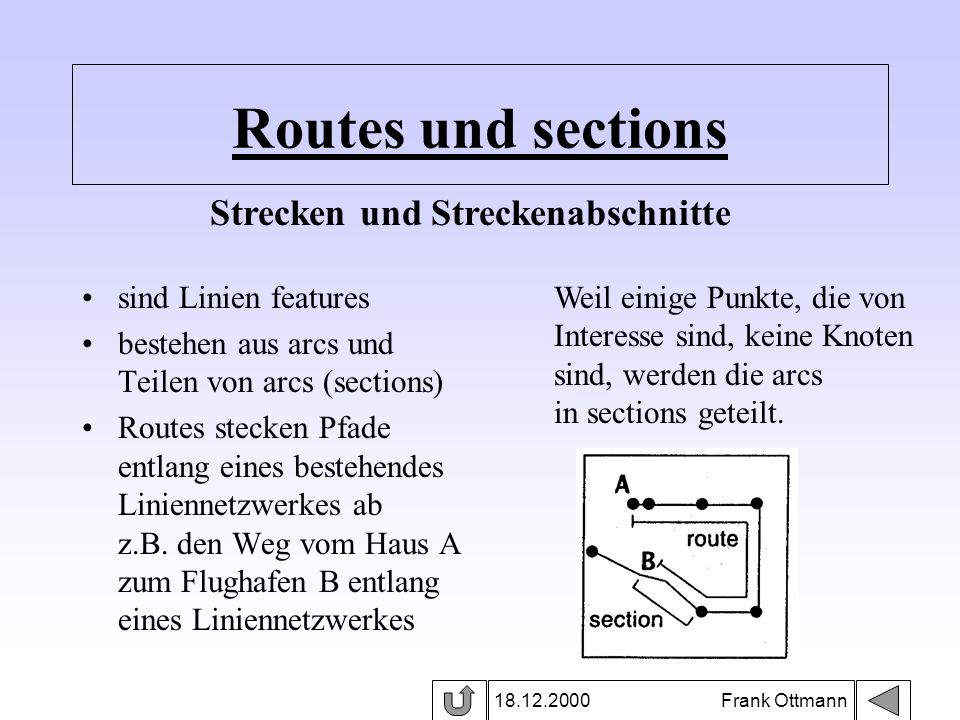

12 Routes und sections 18.12.2000 Frank Ottmann sind Linien features bestehen aus arcs und Teilen von arcs (sections) Routes stecken Pfade entlang eines bestehendes Liniennetzwerkes ab z.B. den Weg vom Haus A zum Flughafen B entlang eines Liniennetzwerkes Weil einige Punkte, die von Interesse sind, keine Knoten sind, werden die arcs in sections geteilt. Strecken und Streckenabschnitte

13 Regions 18.12.2000 Frank Ottmann sind eine Menge von Polygonen Regionen müssen nicht zusammenhängend sein (z.B. Bremen und Bremerhaven bestehen aus 2 Polygonen aber sie bilden zusammen nur eine Region) Bremerhaven Bremen Regionen A B C A B C Region 1 = Polygone A, B und Region 2 = Polygone B, C teilen sich Polygon B z.B. Regionen können sich überlagern d.h. ein Polygon kann in mehreren Regionen enthalten sein

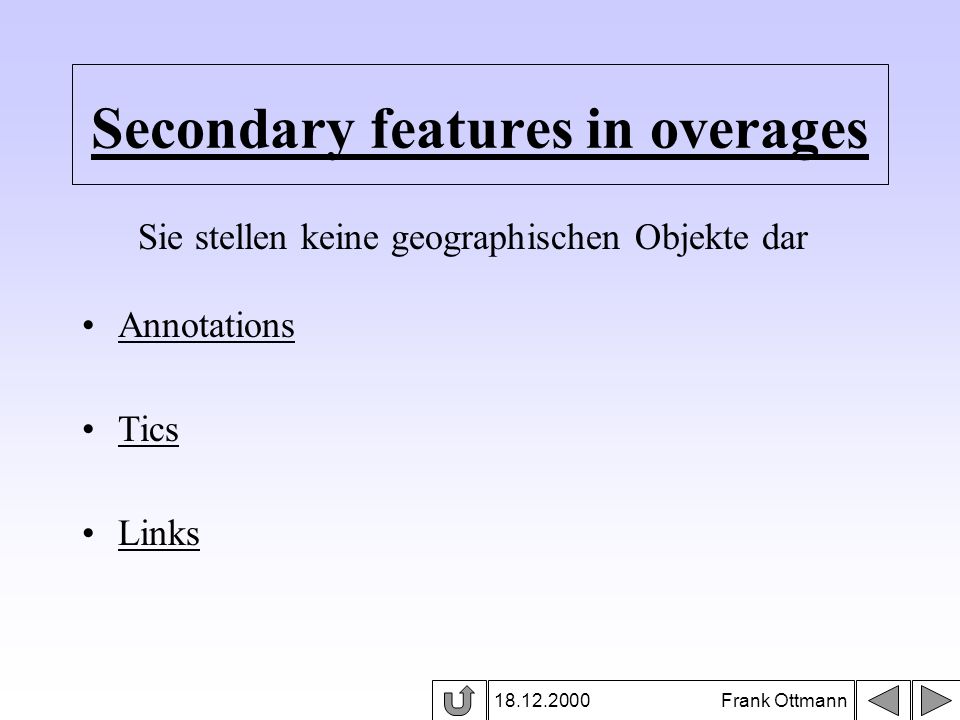

14 Secondary features in overages 18.12.2000 Frank Ottmann Annotations Tics Links Sie stellen keine geographischen Objekte dar

15 18.12.2000 Frank Ottmann Annotations sind Texte zur Beschreibung von features, die beim Anzeigen einer Karte auf dem Bildschirm oder beim Ausdrucken einer Karte erscheinen sie erleichtern das Lesen und Verstehen einer Karte

16 Tics 18.12.2000 Frank Ottmann sind Passpunkte: also Punkte in der Örtlichkeit, deren Koordinaten bekannt sind sie werden für die Berechnung der unbekannten Koordinaten in coverages benötigt. z.B. legt man beim digitalisieren einer Karte die Staaten, Städte und Flüsse in verschiedenen coverages ab aber man verwendet immer dieselben Passpunkte

17 Links 18.12.2000 Frank Ottmann sind Verschiebungsvektoren sie passen die Formen von mehreren coverages an z.B. die Ecken zweier benachbarter coverages =>

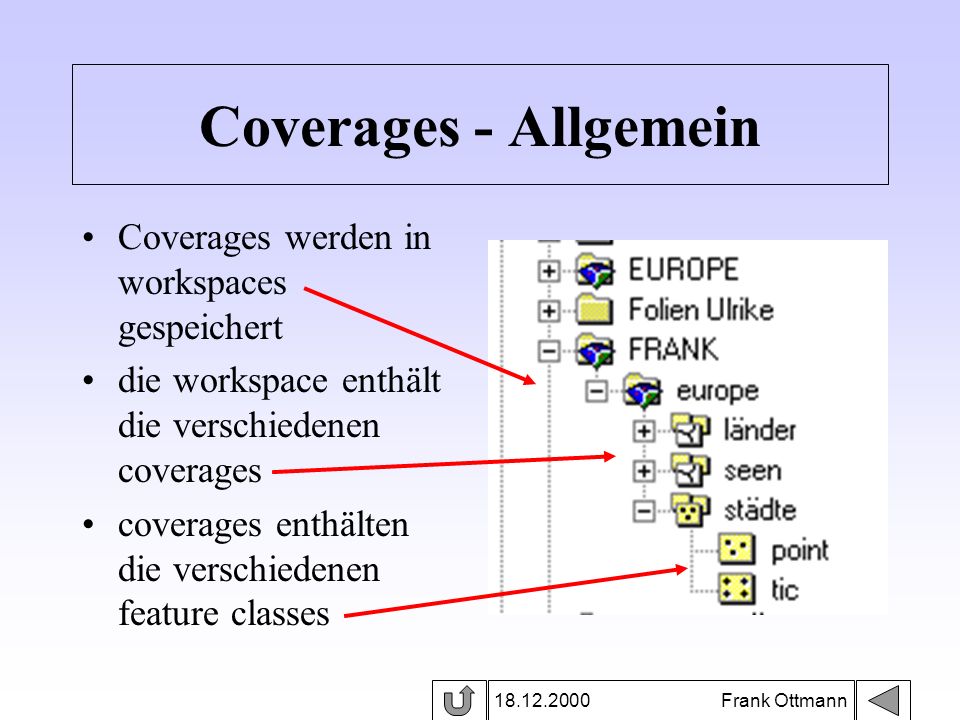

18 18.12.2000 Frank Ottmann Coverages - Allgemein Coverages werden in workspaces gespeichert die workspace enthält die verschiedenen coverages coverages enthälten die verschiedenen feature classes

19 shapefiles 18.12.2000 Frank Ottmann Ebenso wie coverages sind shapefiles ein Vektorspeicherformat zur Speicherung der locations (Position) shapes (Form, Gestalt) und attributs (Eigenschaften, Merkmalen) von geographischen features. Aber: Im Gegensatz zu coverages enthalten shapefiles nur eine einzige feature class.

20 shapefiles 18.12.2000 Frank Ottmann Die features in shapefiles sind: point features line features polygon features

21 18.12.2000 Frank Ottmann Point feature Point shapes sind Einzelpunkte z.B. Brunnen, Stadt Multipoint shapes: dabei werden mehrere Punkte zusammengefasst, die eine feature darstellen

22 18.12.2000 Frank Ottmann Line feature können einzelne Linien sein aus mehrere Linien (polylines) bestehen, die sich verzweigen oder Diese Linien sind nicht mit Punkten oder Poylgonen verbunden

23 18.12.2000 Frank Ottmann Polygon feature können aus einer einzelnen Fläche bestehen, wie z.B. eine Insel können aus mehreren Flächen bestehen, wie z.B. einer Inselgruppe Diese Polygone sind nicht mit Punkten oder Linien verbunden

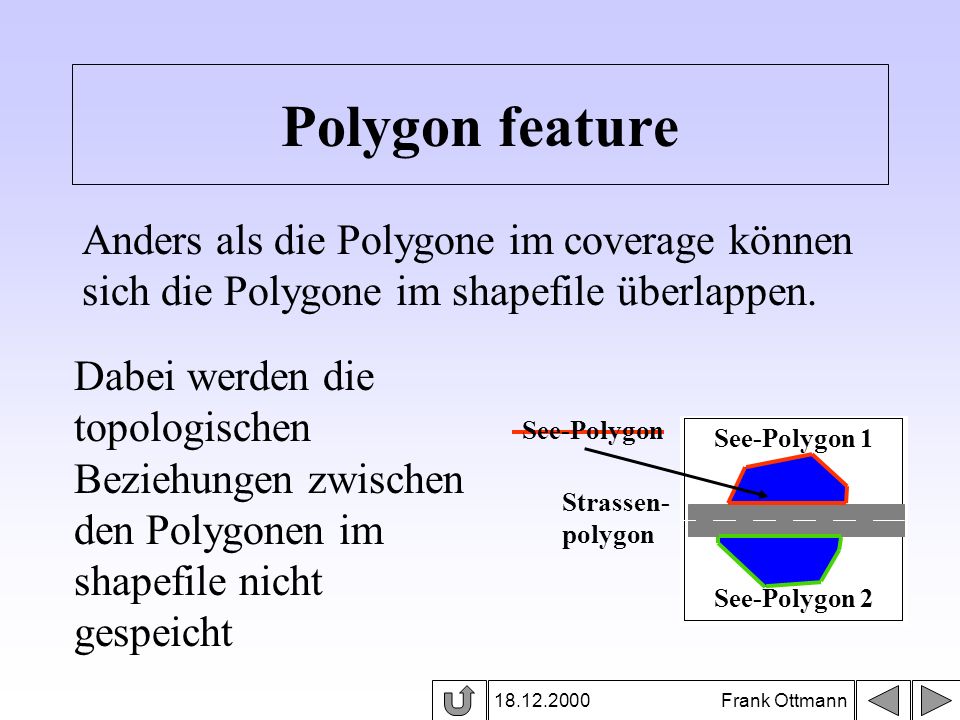

24 18.12.2000 Frank Ottmann Polygon feature Anders als die Polygone im coverage können sich die Polygone im shapefile überlappen. Dabei werden die topologischen Beziehungen zwischen den Polygonen im shapefile nicht gespeicht Strassen- polygon See-Polygon 2 See-Polygon 1 See-Polygon

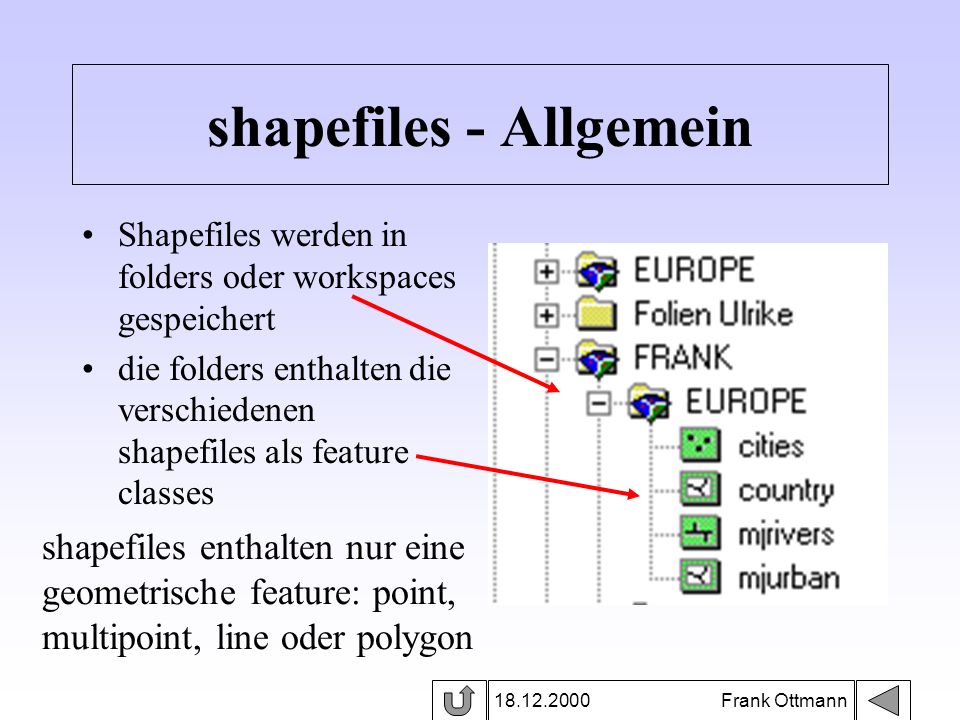

25 18.12.2000 Frank Ottmann shapefiles - Allgemein Shapefiles werden in folders oder workspaces gespeichert die folders enthalten die verschiedenen shapefiles als feature classes shapefiles enthalten nur eine geometrische feature: point, multipoint, line oder polygon

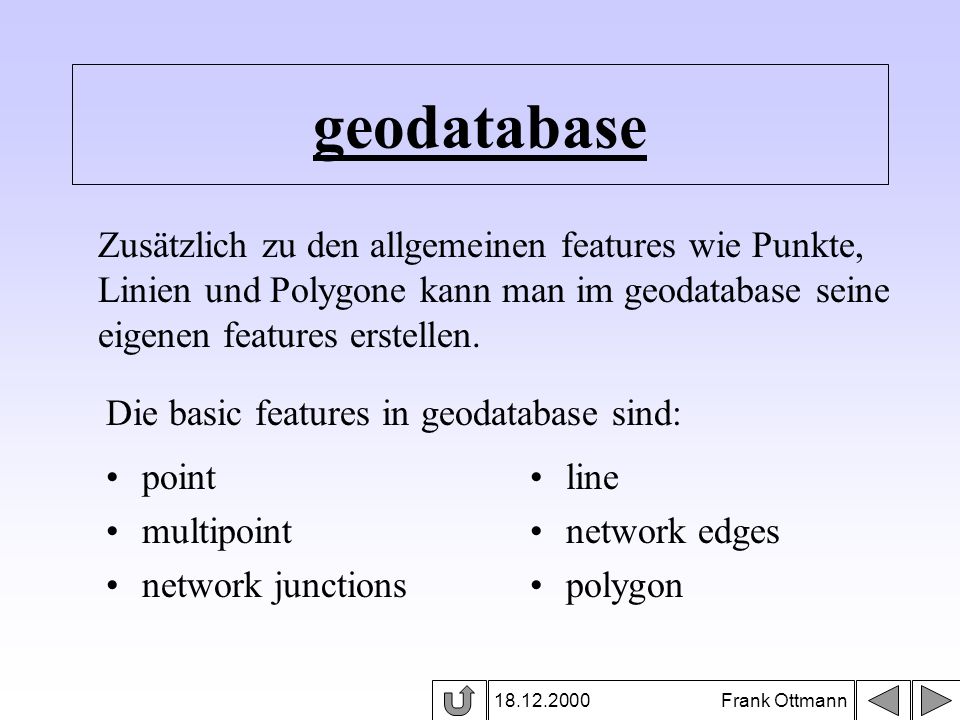

26 geodatabase 18.12.2000 Frank Ottmann Zusätzlich zu den allgemeinen features wie Punkte, Linien und Polygone kann man im geodatabase seine eigenen features erstellen. Die basic features in geodatabase sind: point multipoint network junctions line network edges polygon

27 geodatabase 18.12.2000 Frank Ottmann Network junction feature (Ähnlich wie nodes bei coverages) Man unterscheidet: Simple junction feature Complex junction feature

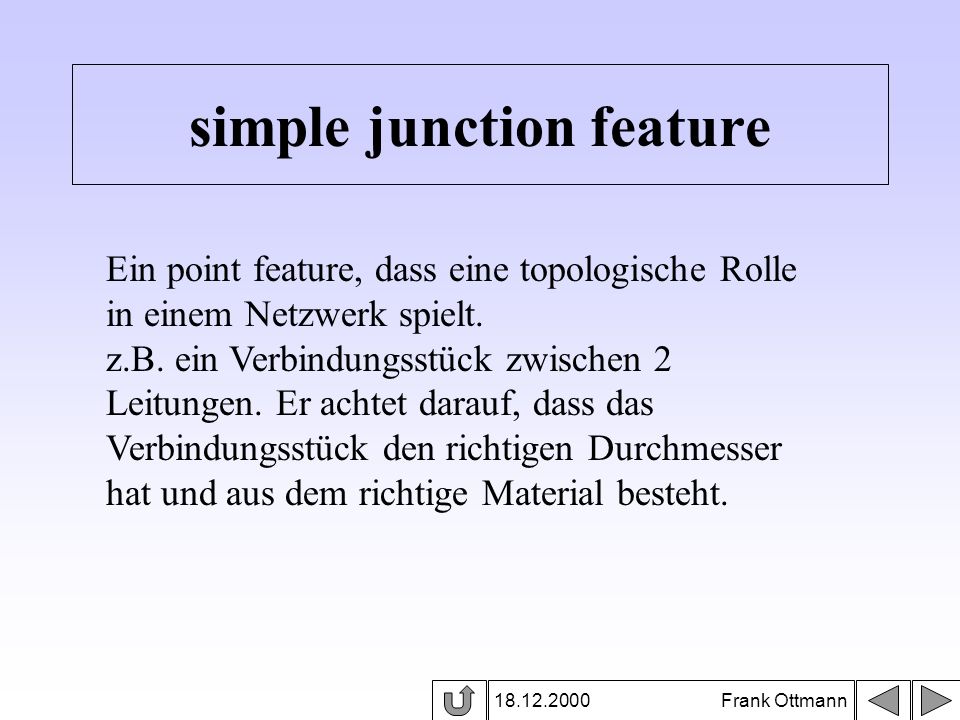

28 simple junction feature 18.12.2000 Frank Ottmann Ein point feature, dass eine topologische Rolle in einem Netzwerk spielt. z.B. ein Verbindungsstück zwischen 2 Leitungen. Er achtet darauf, dass das Verbindungsstück den richtigen Durchmesser hat und aus dem richtige Material besteht.

29 complex junction feature 18.12.2000 Frank Ottmann Ein Verbindungsstück, dass eine komplexere Aufgabe in einem größere Netzwerk erfüllt, z.B. ein Schalter im Elektrizitätsnetzwerk. Dieses Verbindungsstück kann mit mehreren Leitungen verbunden werden

30 18.12.2000 Frank Ottmann geodatabase - Allgemein Die geodatabase enthält die verschiedenen feature datasets Die feature datasts enthalten die verschiedenen feature classes

31 Importieren von coverages 18.12.2000 Frank Ottmann shapefile to coverage geodatabase to coverage

32 Importieren von shapefiles 18.12.2000 Frank Ottmann coverage to shapefile geodatabase to shapefiles

33 Importieren von geodatabase 18.12.2000 Frank Ottmann shapefile to geodatabase coverage to geodatabase

34 18.12.2000 Frank Ottmann Coverage to Geodatabase Beim importieren von coverages in geodatabase ändern sich folgende features

35 18.12.2000 Frank Ottmann Aufgabe 1. Kopiert das Verzeichnis V:\GIS-FO\EUROPE in euer Verzeichnis. 2. Legt eine neue workspace in eurem Verzeichnis an 3. Importiert die 3 shapefiles cities, country und railraod aus EUROPE in coverages in eure neue workspace 4. Legt die shapefiles und die coverages in ArcMap übereinander und vergleicht.
