Projektgruppe Vertiefer Kartographie und Geoinformation Multimediales Internet-Angebot "Freizeit und Kultur in Bonn" mit GPS-Anbindung.

Ähnliche Präsentationen


Präsentation zum Thema: "Projektgruppe Vertiefer Kartographie und Geoinformation Multimediales Internet-Angebot "Freizeit und Kultur in Bonn" mit GPS-Anbindung."—  Präsentation transkript:

1 Projektgruppe Vertiefer Kartographie und Geoinformation Multimediales Internet-Angebot "Freizeit und Kultur in Bonn" mit GPS-Anbindung

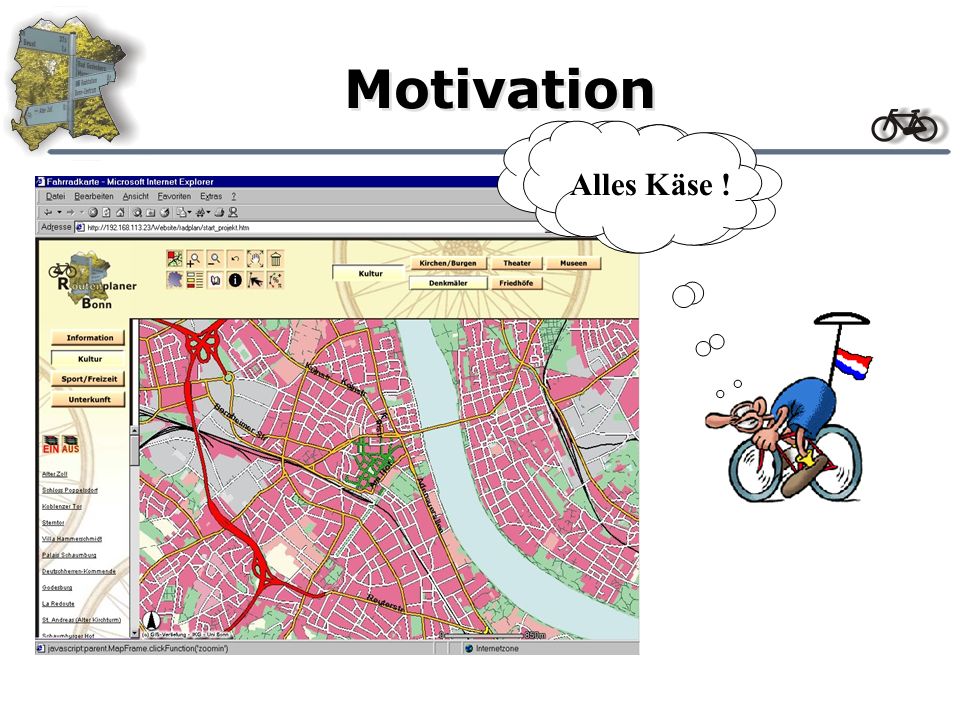

2 Motivation Auf nach Bonn !Alles Käse !

3 Rasterkarte zur Darstellung von großen Maßstäben Vektordaten zur Darstellung von weiteren Maßstäben und zur Routenberechnung Ein Höhenmodell zur Berechnung von Steigungen Punktdaten zur Darstellung von points of interest Informationen zu points of interest Viele motivierte Studenten (22) Organisation von Arbeitsbereichen Viele motivierte Betreuer Viel Know-How, viele Programme,... Was braucht man ?

4 Projektübersicht Zielsetzung: Aufbau einer Fahrradkarte von Bonn Erstellung einer Route (kürzester Weg) mit individuellen Parametern Erstellung eines Höhenprofils Ausgabe von GPS-Koordinaten Durchführung: Seminarphase: Vorträge von relevanten und verwandten Themen, die zur Durchführung beitragen Projektphase: Durchführung und Dokumentation des Projekts

5 Projektübersicht Bildung von 4 Projektgruppen: Gruppe Daten: Beschaffung, Aufbereitung und Bereitstellung von Daten Gruppe Navigation: Routenplanung und GPS-Anbindung Gruppe Technik: Bereitstellung der Systemumgebung, technische Realisierung Gruppe Gestaltung: Gestaltung der Webseite, Ausgestaltung der Karte und aller weiteren Grafiken

6 Arten von Daten Rasterkarte: für große Maßstäbe Vektorkarte für weitere Maßstäbe Graphstruktur für Routenplanung

7 Gestaltung Navigation Technik Daten

8 Aufgaben Sammlung von Daten Vektordaten Attributdaten Rasterdaten Höhendaten Punktdaten(Points of Interest) Aufbereitung der Daten Organisation der Daten Bereitstellung der Daten für Gruppen

9 Eingangsdaten ESRI-ArcCatalog MS-EXCEL MS-Access ESRI-ArcView CorelDraw ESRI-ArcTools DBase MS Paint C++ Stadt Bonn Recherchen GDF ATKIS SICAD Recherchen Stadt Bonn ADFC DGMTOP10

10 Eingangsdaten Dateien der Stadt Bonn in 4 Gebiete unterteilt. Linien und Flächen Vorbereitung: Konvertierung zu ESRI-files Zusammenfügung Georeferenzierung Topologie-Erzeugung Vektordaten

11 Eingangsdaten Daten der Stadt Bonn: Tempo, Belag, Str.Name Daten des ADFC (Radwanderkarte) Radwege Aufbereitung: Umwandlung von EXCEL bzw. ACCESS-Daten Import als ESRI-files Verknüpfung mit räumlichen Daten Attribute

12 Eingangsdaten ASCII-Datei Konvertierung und Import nach ArcInfo Verschneidung mit Kanten Heraustrennung der Knoten (mit Höhe) MS ACCESS: Verbindung Knoten- Kanten Berechnung der Steigung DGM

13 Straßen Zusammenführung VektordatenDGMAttribute Topologie Straßennamen Radwegen Steigungen Tempobegrenzungen...

14 Brücken Problem: Brücken werden topologisch als Kreuzungen erkannt (=> Handarbeit) Vor der Korrektur: Ein Abbiegen von der Brücke (A-C) auf Unterführung (B-D) ist möglich Nach der Korrektur: Die Kanten A und C wurden zu einer Kante verschmolzen: Ein Abbiegen ist nicht mehr möglich

15 Eingangsdaten Screenshots der TOP10 des LVA (> 600) Zusammenfügen der einzelnen Kacheln über CorelDraw Georeferenzierung Als TIFF-Bild (Rasterbild) vorliegend Rasterkarte

16 Points Of Interest Punkte der Stadt Bonn Ergänzung durch eigene Recherche Öffnungszeiten, Adressen... Tabellen Umwandlung der Tabellen in ESRI-Files Räumliche Daten (Punkte) Bereitstellung für die Gestaltungsgruppe

17 Daten Produkte Vektor- daten Raster- daten Graph- struktur Gestaltung Navigation

18 Gestaltung Navigation Technik Daten
