1 Bestandserfassung Dachtragwerk des Turmes St.-Marien-Kirche zu Rostock

2 Nullpunkt des Lokalen Koordinatensystems mit positiven Achsen Höhe ± 0,000 liegt auf Höhenbolzen; Lage wurde auf das Kirchenschiff ausgerichtet Hauptpunkte des Netzes sind fest vermarkt; 402 Netzmessungen mit Leica TCR 703

3 Koordinaten und deren Genauigkeit sind für alle Punkte in zwei Protokollen gespeichert Ausgleichung von Lage und Höhe getrennt; Berechnung in einem Guss mit „vermessung.biz“

4 Konstruktion südliche Türmerkammer und Lastenaufzug

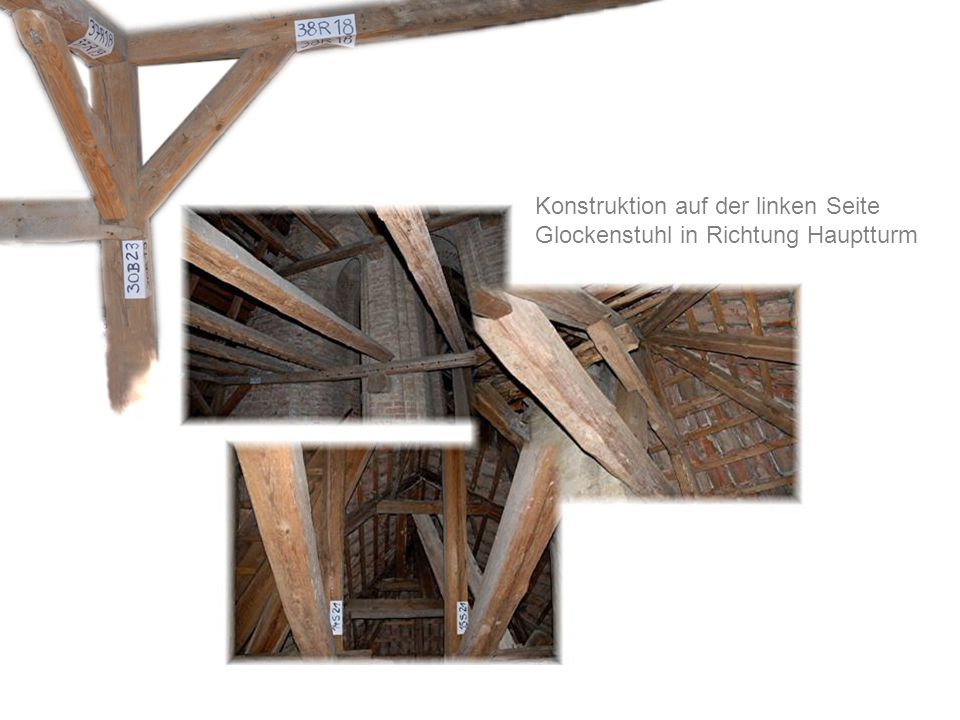

5 Konstruktion auf der linken Seite Glockenstuhl in Richtung Hauptturm

6 Übergangsbereich von der Kupfer- zur Ziegeleindeckung

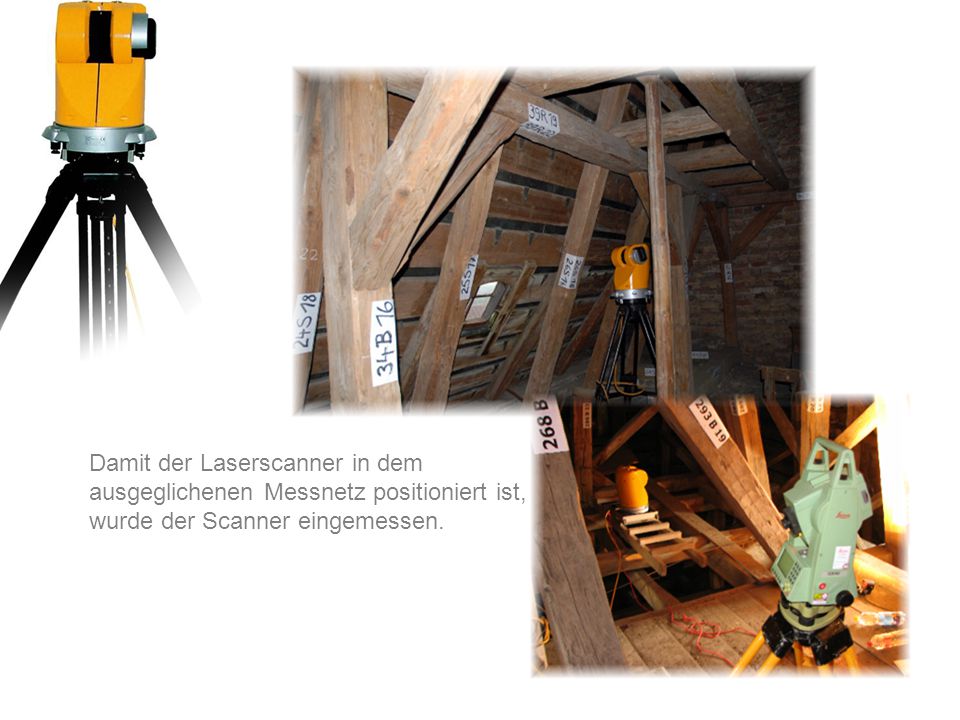

7 Damit der Laserscanner in dem ausgeglichenen Messnetz positioniert ist, wurde der Scanner eingemessen.

8 Panoramafotos

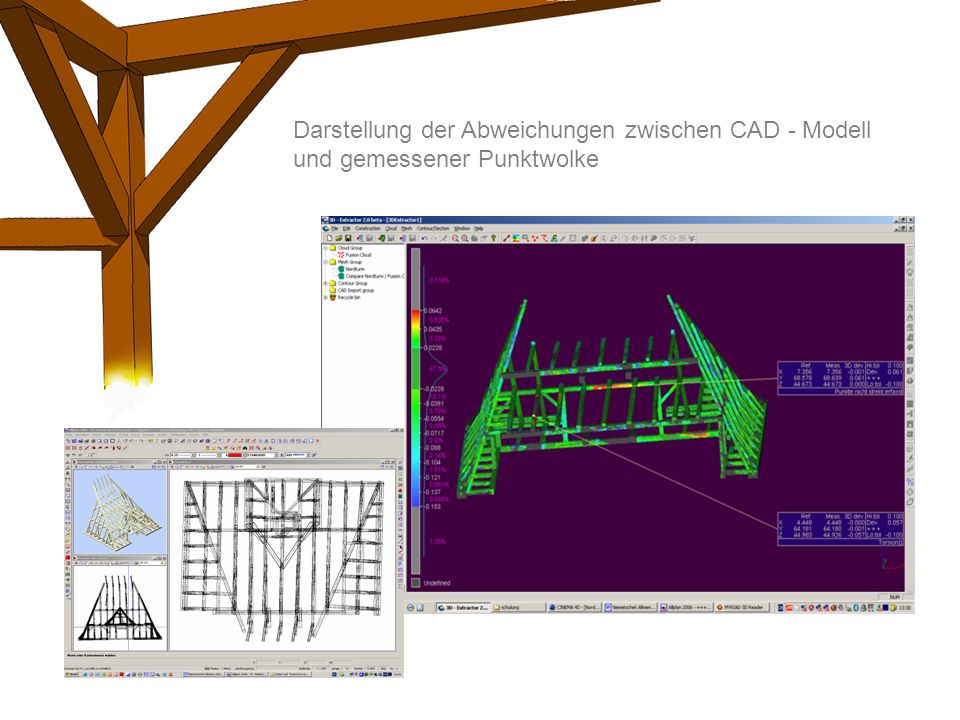

9 Darstellung der Abweichungen zwischen CAD - Modell und gemessener Punktwolke

10 Draufsicht auf der Basis des dreidimensionalen CAD – Modells

11

12

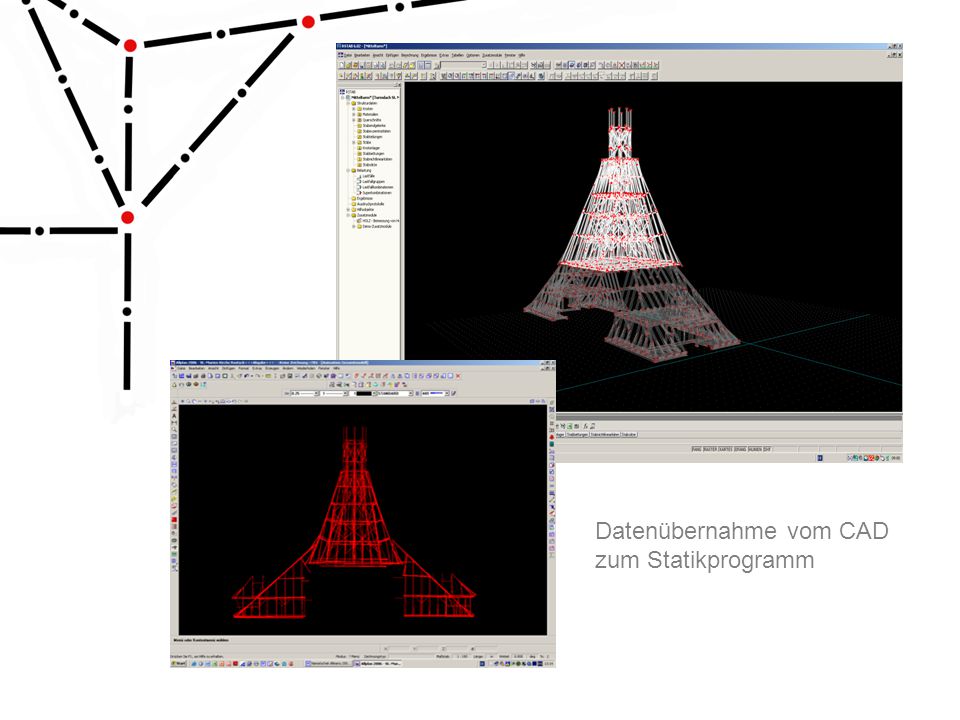

13 Datenübernahme vom CAD zum Statikprogramm

14 Simulation des Einflusses von Windlasten (überhöhte Darstellung)

15 Protokollskizze des Holzschutz- Gutachters und Visualisierung am PC

16 Schadenskartierung im CAD - System Farbliche Differenzierung des Schädigungsgrades

17

18

19

20

21

22

23

24

25 Vielen Dank für Ihre Aufmerksamkeit

26 Auftraggeber Angelis + Partner Architekten Vermessung Ingenieurbüro Cubus Dinger & Thomasch GbR Bestandserfassung KÖST ZEICHEN-STUDIO Andrea + Andrée Köstner GbR Ingenieurbüro Schröder HolzschutzgutachtenBauwerksuntersuchungen Dipl.-Ing. Jörg Baschista Statik BTZ Ingenieurbüro GmbH Beratende Ingenieure Thoms & Zaehb Präsentation Franziska Türk
