...connecting worlds INTERGEO 2002 16.-18.10.2002 Dienste-basierte Architekturen für die Web-basierte 3D-Geovisualisierung Benno Schmidt, Christoph Uhlenküken con terra GmbH Martin May Institut für Geoinformatik der Universität Münster
2

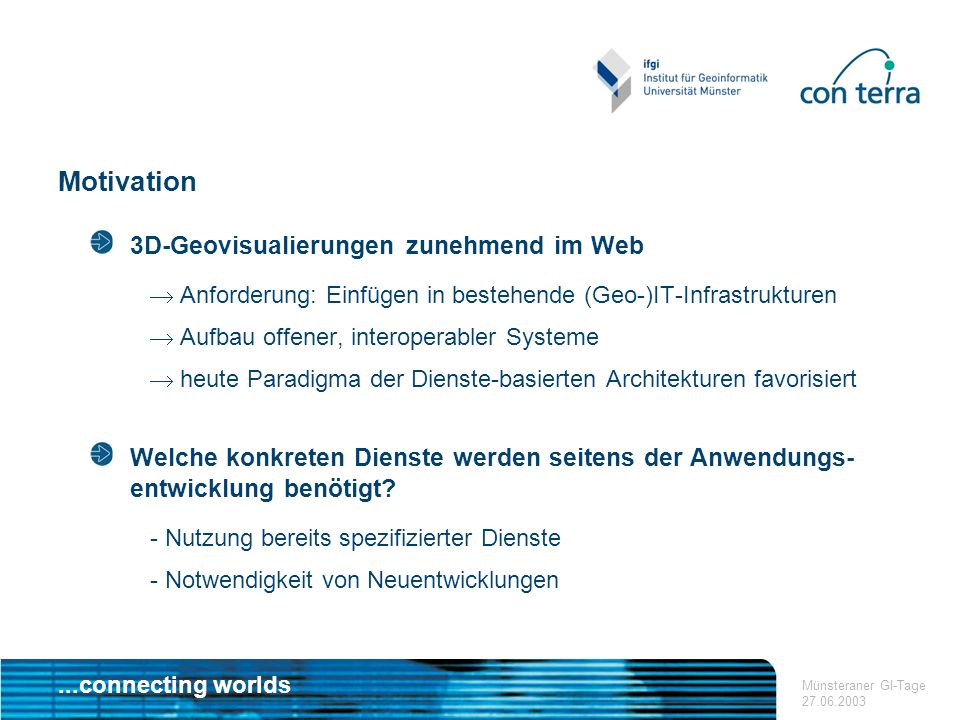

...connecting worlds Münsteraner GI-Tage 27.06.2003 Motivation 3D-Geovisualierungen zunehmend im Web Anforderung: Einfügen in bestehende (Geo-)IT-Infrastrukturen Aufbau offener, interoperabler Systeme heute Paradigma der Dienste-basierten Architekturen favorisiert Welche konkreten Dienste werden seitens der Anwendungs- entwicklung benötigt? - Nutzung bereits spezifizierter Dienste - Notwendigkeit von Neuentwicklungen
3
...connecting worlds Münsteraner GI-Tage 27.06.2003 Referenzmodell für den Geovisualisierungsprozess Bedeutung - unterstützt Kategorisierung verschiedener Dienste - verdeutlicht Rollen Charakteristika und Rollen im Gesamtkontext Visualisierungspipeline - weit verbreitet - nicht auf Geoanwendungen eingeschränkt - historische Beispiele: AVS, Khoros, Iris Explorer,...
4
...connecting worlds Münsteraner GI-Tage 27.06.2003 Visualisierungspipeline
5
...connecting worlds Münsteraner GI-Tage 27.06.2003 Konzeptuelle Verarbeitungsschritte Filterung/Selektion ( einsetzbar z. B. WFS, WCS) Mapping (Generierung von Anzeigeelementen) attributierte Geometrien 3D-Shapes Szenengraphteile Rendering kompatibel zu diskutiertem OGC-Modell Beobachtung: Paradigma hält Einzug in bestehende GIS
6
...connecting worlds Münsteraner GI-Tage 27.06.2003 Model of Interactive Portrayal
7
...connecting worlds Münsteraner GI-Tage 27.06.2003 Erkenntnisse Referenzmodell Vielzahl von 3D-Visualisierungsanwendungen effizient realisierbar nebenläufige/verteilte Ausführbarkeit instanziierter Module Module z. B. durch Web-Services realisierbar / Dienste-Ketten
8
...connecting worlds Münsteraner GI-Tage 27.06.2003 Erkenntnisse Referenzmodell (Forts.) aber auch: Verkettung Ein- und Ausgabeobjekte müssen kompatibel sein stark anwachsende Zahl von Adapter-Modulen Modul-Sammlungen Hinweise auf alternativ/in Kombination nutzbarer Module, Modul-Suche,... Mapping ist dynamisch, keine 1:1-Abbildung Interaktion Rückrichtung des Mapping-Schritts ist zu realisieren
9
...connecting worlds Münsteraner GI-Tage 27.06.2003 Möglichkeiten der Dienste- basierten Umsetzung (1) Nutzung WMS in ArcGIS-Client (ArcScene) Vorteile WMS-Nutzung: - keine Georeferenzierung der Drape-Texturen notwendig - Auflösung in Request Bedürfnissen entspr. setzbar
10
...connecting worlds Münsteraner GI-Tage 27.06.2003 Möglichkeiten der Dienste- basierten Umsetzung (2) Web Terrain Service (in Diskussion) - Thin Client - kein Echtzeit-Rendering Interaktivität
11
...connecting worlds Münsteraner GI-Tage 27.06.2003 In betrachteter Domäne sind oft Fat Clients erforderlich! Architektonische Aspekte der praktischen Umsetzung
12

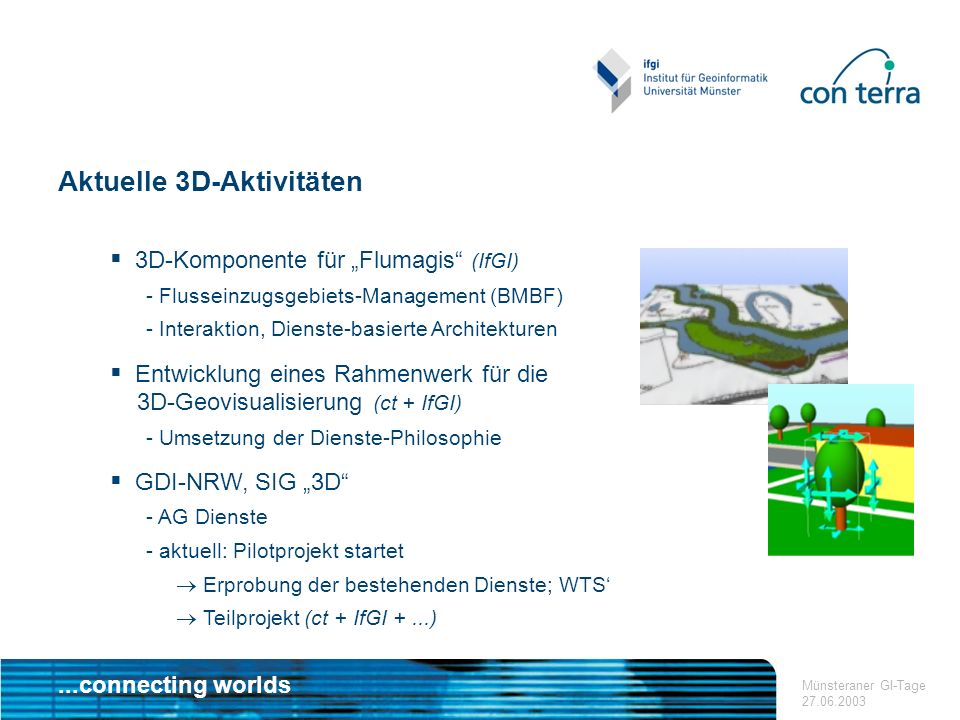

...connecting worlds Münsteraner GI-Tage 27.06.2003 Aktuelle 3D-Aktivitäten 3D-Komponente für Flumagis (IfGI) - Flusseinzugsgebiets-Management (BMBF) - Interaktion, Dienste-basierte Architekturen Entwicklung eines Rahmenwerk für die 3D-Geovisualisierung (ct + IfGI) - Umsetzung der Dienste-Philosophie GDI-NRW, SIG 3D - AG Dienste - aktuell: Pilotprojekt startet Erprobung der bestehenden Dienste; WTS Teilprojekt (ct + IfGI +...)
13
...connecting worlds Münsteraner GI-Tage 27.06.2003 Fazit Aufgabe: Verknüpfung zweier heterogener Welten benötigte Dienste teils aus GIS-Umfeld, teils der Computer-Grafik entstammend fehlende Dienste - Zugriff auf Geländemodelle - Zugriff auf 3D-Gebäudemodelle (optional mit Fassaden-Texturen) - Mapping-Dienste (DGM-Prozessierung, Vegetations-Synthesizer,..., Sockel) - LoD-Handling, Streaming,... ?? - für unterschiedl. Visualisierungszwecke (Präsentation, Exploration, Synthese) sinnvolle Partitionierung des Visualisierungsprozesses in kombinierbare, generisch verwendbare Teilprozesse / Dienste?
14
...connecting worlds Münsteraner GI-Tage 27.06.2003 Vielen Dank für Ihre Aufmerksamkeit!
