1 Forschungszentrum Informatik, Karlsruhe Architekturentwurf und Emulation eingebetteter Systeme Probevortrag Karlheinz Weiss FZI Forschungszentrum Informatik an der Universität Karlsruhe

2 2 Forschungszentrum Informatik, Karlsruhe Gliederung Einführung und Motivation Analyse bestehender Entwurfsmethoden Definition der in dieser Arbeit eingeführten Methodik – 1. Stufe: Achitekturentwurf durch Bewertung von Komponenten Systematische Bewertung von Auswahlkriterien – 2. Stufe: Überprüfung der Bewertung durch echtzeitfähige Emulation Emulationsumgebung: SPYDER-System Ergebnisse Zusammenfassung Ausblick

3 3 Forschungszentrum Informatik, Karlsruhe Kommunikations- schnittstelle Einführung: Eingebettetes System anwendungsspezifische Software anwendungsspezifische Hardware Mikrocontroller-Kern FPGAASIC SH DSP eingebettetes System Umwelt

4 4 Forschungszentrum Informatik, Karlsruhe Einführung: Entwurfsproblematik

5 5 Forschungszentrum Informatik, Karlsruhe Zusammenfassung: Motivation Eingebettete Systeme bestehen aus wenigen, dafür aber hochintegrierten Bausteinen Problemfelder beim Entwurf eingebetteter Systeme – Mikrocontroller wenig Freiheitsgrade, gibt Randbedingungen vor, steigendes Entwurfsrisiko – ASIC-Einbindung große Freiheitsgrade mit signifikanten Entwurfsrisiken höchste Auswahlpriorität (vor einem eigenem Entwurf) – Technologie – Echtzeitbetriebssysteme – Entwickler Randbedingungen – immer kürzere Entwicklungszeiten, steigende Komplexität

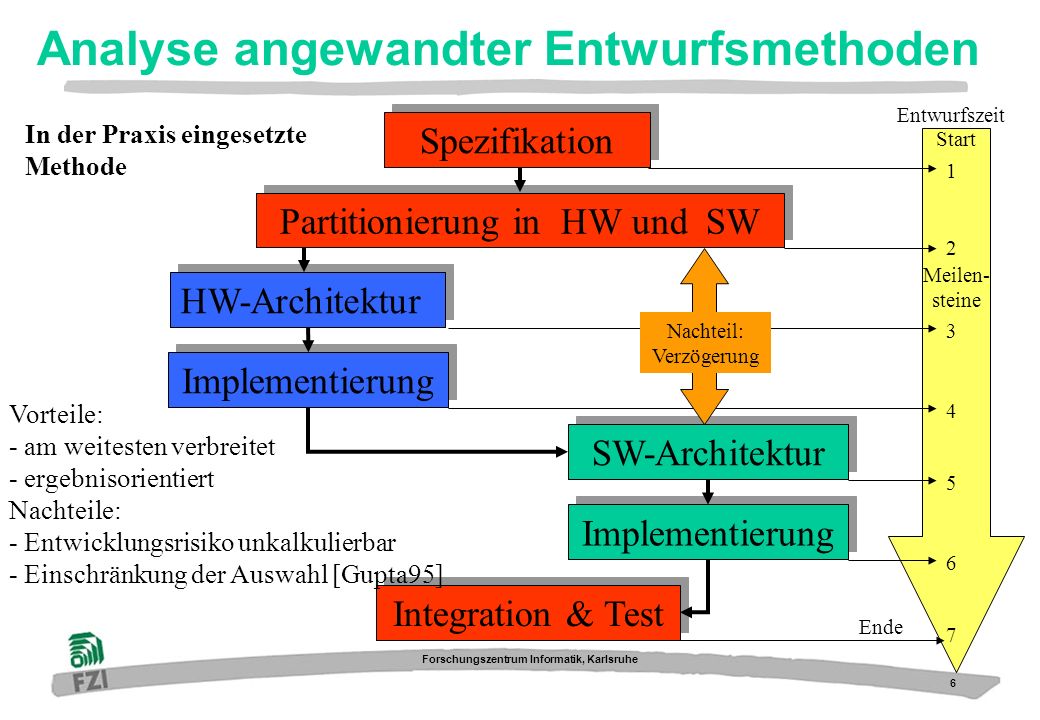

6 6 Forschungszentrum Informatik, Karlsruhe Analyse angewandter Entwurfsmethoden Spezifikation Partitionierung in HW und SW Entwurfszeit Meilen- steine 1 2 Start Integration & Test Ende 7 Implementierung SW-Architektur 5 6 HW-Architektur Implementierung 3 4 Nachteil: Verzögerung Vorteile: - am weitesten verbreitet - ergebnisorientiert Nachteile: - Entwicklungsrisiko unkalkulierbar - Einschränkung der Auswahl [Gupta95] In der Praxis eingesetzte Methode

7 7 Forschungszentrum Informatik, Karlsruhe HW/SW- Partitionierung HW/SW- Partitionierung Einheitliche Darstellung Analyse angewandter Entwurfsmethoden Software- Synthese Schnittstellen- Synthese Schnittstellen- Synthese Hardware- Synthese Hardware- Synthese System- Integration System- Integration Methode: Hardware/Software Co-Design Gegenstand der Forschung Änderung der Partitionierung Einheitliche Systembeschreibung - Gerichtete Graphen - Zusandsmaschinen - Nebenläufige Programmiersprachen Vorteile: - Auswahl anhand formaler Kriterien - frühzeitiger Einblick in das Systemverhalten - Implementierbar auf Rechnern Nachteile: - Keine einheitliche Systembeschreibung - Definition des Entwurfsraumes - Freiheitsgrade bei der Partitionierung in vielen eingebetteten Systemen nicht gegeben Vorteile: - Auswahl anhand formaler Kriterien - frühzeitiger Einblick in das Systemverhalten - Implementierbar auf Rechnern Nachteile: - Keine einheitliche Systembeschreibung - Definition des Entwurfsraumes - Freiheitsgrade bei der Partitionierung in vielen eingebetteten Systemen nicht gegeben

8 8 Forschungszentrum Informatik, Karlsruhe In dieser Arbeit eingeführten Methodik 1.Stufe: Komponenten-Bewertung Intiale Partitionierung und Komponentenauswahl Spezifikation der Funtionalität 2. Stufe: Komponenten- Emulation 2. Stufe: Komponenten- Emulation über- nehmen nein ja Hardware- Entwurf ja über- nehmen 2. Stufe: Komponenten- Emulation 2. Stufe: Komponenten- Emulation nein Software/ Firmware- Entwurf Bibliothek neue Komp. Auswahl neue Komp. Auswahl Verbesserte HW/SW Part. Verbesserte HW/SW Part. Systemintegration

9 9 Forschungszentrum Informatik, Karlsruhe 1.Stufe: Bewertung von Hardware Entscheidungsfeld Funktionalität Entscheidungsfeld Funktionalität Gesamtbewertung HW-Komponente Gesamtbewertung HW-Komponente logische Bewertung implementierungsspezifische Bewertung Entscheidungsfeld Technologie Entscheidungsfeld Technologie Entscheidungsfeld Testbarkeit Entscheidungsfeld Testbarkeit Problemfeld: ASIC-Einbindung Problemfeld: Technologie und Bauformen Entscheidungsfeld Bus-Schnittstelle Entscheidungsfeld Bus-Schnittstelle Entscheidungsfeld Initialisierung Entscheidungsfeld Initialisierung Problemfeld: Mikrocontroller Problemfeld: Echtzeitbetriebssysteme und Firmware

10 10 Forschungszentrum Informatik, Karlsruhe 1.Stufe: Beispiel Bus-Schnittstelle Bus-Schnittstelle Bewertung durch Abgleich Bus-Schnittstelle Bewertung durch Abgleich Eigenschaften der ASIC-Komponente Quelle: Benutzerhandbuch Eigenschaften des Mikro- controllers geben die Rand- bedingungen vor Quelle: Benutzerhandbuch Komponente nicht verwendbar Komponente nicht verwendbar logisches Verhalten Koppel- logik nein + + Zeitliches Verhalten ja nein ja nein

11 11 Forschungszentrum Informatik, Karlsruhe Zusammenfassung: 1.Stufe Überprüfung des Entscheidungsfeldes Funktionalität ergibt entweder: – keine ASIC-Komponente Vorhanden, dann Eigenentwurf – oder eine oder mehrere Komponenten vorhanden Bei vorhandenden Komponenten – erzeugt die Bewertung der ersten Stufe eine gewisse Rangliste – Aussagen bzgl. der logischen und implementierungs- spezifischen Eignung einer Komponete Annahmen über die Komponenten werden durch Emulation in der zweiten Stufe überprüft – dazu notwendig: Werkzeugunterstützung (SPYDER-System) – interativer Prozeß

12 12 Forschungszentrum Informatik, Karlsruhe Paralleler Software Entwurf Paralleler Hardware- Entwurf 2.Stufe: Beweis durch Emulation specification partitioning S PYDER -V IRTEX -X 2 S PYDER -C ORE -P 2 Integration (back-plane) HardwareSoftware Konfiguration PCI9080 PC Trennung

13 13 Forschungszentrum Informatik, Karlsruhe SPYDER-CORE-P2/SH3: Architektur SH3 7709A or 7729-DSP 133/66 MHz 16MB SDRAM JTAGSER 0:2 Hochintegrierte Logik Analysator Stecker connection to FPGA-tools 86 Erweiter- ungs- stecker 86 Flash 1 M x 32 CAN 10Base2 Ethernet EPROM 1 M x 8 CPLD Buffer RTOS: VxWorks BSP: TCP/IP, RS232, Flash HDI-Monitor GNU-C Umgebung

14 14 Forschungszentrum Informatik, Karlsruhe Verbindung zu CORE-tools C-API-Routines for NT 4.0 SPYDER-Virtex-X2: Architektur PCI - SLOT PCI-interface PLX-PCI9080 Xilinx-Virtex-FPGA XCV300...XCV800 BGA 432 Arbiter CPLD XC95144xl serielle EEPROMs 6 x 1Mbit Externe FPGA Konfigurations stecker Erweiterungsstecker I und II hochintegrierte Logik Analysator Stecker I II Konfiguration Stromversorgung + 2,5V / 10A + 3,3V / 3A Microcontroller SSRAM 128k x 32 or SDRAM 4M x 32 SSRAM 128k x 32 or SDRAM 4M x 32 II Memory Add-On Board 4Meg x 32 SDRAM or 256k x 32 SSRAM or 1Meg x 32 Flash

15 15 Forschungszentrum Informatik, Karlsruhe Ergebnisse: Kommunikationsbereich Mikrocontroller i960 Mikrocontroller i960 ASIC WAC035-D ASIC WAC035-D Hauptspeicher- Block localer Speicher localer Speicher DMA In Kooperation mit der Hilan Entwicklungs-GmbH, Karlsruhe CPLD Ethernet ATM Ausgangspunkt: - WAC-035D kann MPC860 und i960-Mode - MPC860-Variante wurde bereits verwendet - i960-Variante hat Fehler: Kein DMA - Fehleranalyse: 1 Personen-Monat Lösungsansatz: -FSM-Arbiter in CPLD -Entwicklungsaufwand: 2 PM Resultat: -zeitverslust beim Umschalten -DMA-Leistung signifikant unter spezifiziertem Wert

16 16 Forschungszentrum Informatik, Karlsruhe Ergebnisse: Industrielle Automation In Kooperation mit American Microsystems Inc, Dresden Emulation des digitalen Teils der Schaltung auf SPYDER Fehlererkennung, die bei Simulation nicht möglich war mindestens ein Entwurfschritt eingespart (ca $) – zusätzlich: 3 PM (entsprechend $) analoger Teil digitaler Teil

17 17 Forschungszentrum Informatik, Karlsruhe Ergebnisse: Automotive Bereich SPYDER-Core-P2 Emulation und Portierung von VxWorks auf SH3 Aufwand: 1PM Vergleich: Fa. Becker – ca. 6 PM bis VxWorks auf Target arbeitete in 2000: Umstieg auf vorgestellte Methodik In Kooperation mit Becker Automotive Systems, Karlsbad

18 18 Forschungszentrum Informatik, Karlsruhe Zusammenfassung Entwurfsmehtodik für eingebettete System – 1.Stufe: Bewertung von Komponeten (ASICs) – 2.Stufe: Emulation zur Überprüfung der Bewertung Werkzeugunterstützung: SPYDER-SYSTEM – Paralleler Entwiklungsaubauf für Hardware und Software – echtzeitfähige Emulation – Ziel: Frühzeitiger Einblick in das interne System-Verhalten Ergebnisse – drei Beispiele aus der Evaluierung der Methodik und der Werkzeuge Hauptvorteile: – Beherrschung und Abschätzung des Entwicklungsrisikos – Verkürzung des Entwurfsablaufs

19 19 Forschungszentrum Informatik, Karlsruhe Ausblick Bewertungskriterien dienen als Grundlage für automatische Auswahlverfahren zur Unterstüzung des Entwicklers Implementierbar auf Rechner und Datenbanken Weiterentwicklung der Emulationsumgebung SPYDER – Bereits in Arbeit: SYPDER-CORE-P2/SH PCI (Zusammenarbeit mit Hitachi) SPYDER-Virtex-X3E (Zusammenarbeit mit Xilinx) Evaluierung in der Methodik und Werkzeug durch mehrere Industrie-Partner und Universitäten
