1 Saia® Systemkatalog Kapitel B1 – Saia® Software

2 Saia® Software Enthält alles, um Automationslösungen zu realisieren und zu betreiben
Saia® PG5 Controls Suite enthält Programmier- und Engineeringwerkzeuge ebenso wie Bibliotheken mit vorgefertigten Logik-, Regelungs- und Automationsbausteinen Kapitel Software Buch B – Basissyteme 1.1.1 Saia PG5 Core – Alles was es braucht, immer dabei 1.1.2 Saia HLK-Bausteine und Nutzung 1.1.3 Steigerung der Engineering-Effizienz durch Saia Anlagen-Templates 1.1.4 Saia PG5 Controls Suite 1.2.1 Saia Visi.Plus | Klassisches Leit-/Managementsystem 1.2.2 Saia .Net Suite 1.2.3 Saia OPC Server Auch Applikationssoftware für Windows-PC‘s ist enthalten! Systemkatalog | Kapitel B1 | Saia® Software

3 Grosse Spannweite bei Projektgrösse und Komplexität Saia® PG5 Grundeigenschaften
Verschiedene Projekte können gemanagt werden mit einer einzelnen Steuerung sehr grosse Netzwerke Mit dem Saia PG5-Projektmanager können Projekte mit einer einzelnen Steuerung oder auch sehr grossen Netzwerken gemanagt werden. Er kommt beim OEM-Hersteller mit nur einer Saia® PCD pro Maschine genauso zum Einsatz wie in grossen Liegenschaften wie Tunnel mit über tausend installierten Saia® PCD-Steuerungen. Kleinprojekte Grossprojekte Systemkatalog | Kapitel B1 | Saia® Software

4 Software mit breitem Anwenderprofil – jeder kommt zurecht Saia® PG5 Grundeigenschaften
Saia® PG5 Core bietet allen Personengruppen, die in MSR- und Automatisierungstechnik involviert sind, die passenden Funktionen, um Aufgaben sicher und gut zu meistern. als Applikations-Engineeringwerkzeug als Entwicklungswerkzeug Meine Kompetenz Saia PG5 Core bietet allen Personengruppen, die in MSR- und Automatisierungstechnik involviert sind, die passenden Funktionen, um Aufgaben sicher und gut zu meistern. Als Applikations-Engineeringwerkzeug können Anwender mit Hilfe grafischer Applikationsbausteine im Fupla-Editor auch anspruchsvollste Automationsprojekte realisieren, ohne selbst in IL, Graftec oder Kopla usw. zu programmieren. Als Entwicklungswerkzeug können dedizierte Regel-Logikfunktionen, Kommunikationstreiber und IT-Funktionen in Saia Instructions-Lists programmiert werden. Prozessengineer Softwareentwickler Systemkatalog | Kapitel B1 | Saia® Software

5 Schneller Einstieg für alle Zielgruppen Saia® PG5 Grundeigenschaften
Schulungsprogramm von Saia-Burgess Controls Mit 7 Tagen Lernaufwand kann man spezielle Applikationen aus grafischen Automationsbausteinen realisieren bzw. grosse und verteilte Liegenschaften vollständig automatisieren 3 zusätzliche Tage um z. B. eine Primäranlage zu realisieren 1 Tag als Basis reicht für einfache Monitoring- und Controls-Aufgaben, sowie Service-Anpassungen Der Aufwand, bis eine Lösungskompetenz erreicht ist Standardisiertes, modulares Trainingsprogramm für sicheren und zielorientierten Kompetenzaufbau Systemkatalog | Kapitel B1 | Saia® Software

6 Software für alle Gerätetypen – heute und in Zukunft Saia® PG5 Grundeigenschaften
Applikationen portierbar über lange Zeiträume über alle Produktlinien hinweg Applikationen sind portierbar über lange Zeiträume und über alle Produktelinien hinweg. Die Virtualisierung ist der Schlüssel zu wiederverwendbarem Programmcode. Java und Microsoft.Net machen es genauso. Hardwareabhängige Kompilierung von Applikationen, wie z. B bei Soft-SPS-Systemen üblich, ist veraltet. Die Steuerungs- und Regelungselektronik sollte denselben Lebenszyklus wie die Anlagentechnik haben. Sie muss in diesem Zyklus jederzeit anpassbar und erweiterbar sein. Die Kompatibilität und freie Portierbarkeit von Anlagen-/Maschinensoftware ist über eine gesamte Produktgeneration von 18 bis 25 Jahren gesichert. Das geht nur, wenn man die Engineeringsoftware vollständig selbst entwickelt und konsequent auf «interpretierten Programmcode» setzt. Das bedingt etwas mehr Hardwareressourcen, ermöglicht jedoch die Portierbarkeit von Anwendersoftware auch über mehrere Steuerungsgenerationen. Systemkatalog | Kapitel B1 | Saia® Software

7 No risk, no limits für alle Nutzergruppen Saia® PG5 Grundeigenschaften
Lizenzpolitik bei Saia-Burgess Controls Grundsätzlich kann jedes Unternehmen die Saia® PG5-Lizenz erwerben Mit dem Erwerb einer Saia® PG5-Lizenz kann ein Unternehmen beliebig viele seiner Mitarbeiter als Nutzer registrieren => Es fallen keine Kosten pro Platz bzw. Nutzer an Für Betreiber von Saia® PCD-Automationssystemen gibt es eine spezielle Endkundenlizenz Diese Zertifizierung als Saia® PCD-Systemintegrator drückt aus, dass ein Unternehmen nachweislich seriös und professionell Automationslösungen mit Saia® PCD realisieren kann. Wir empfehlen Betreibern, Investoren und Planern bei der Wahl der Dienstleister auf die Zertifizierung zu achten. 90 Tage Testlizenz: Alle Saia® PG5-Controls-Suite-Komponenten können kostenlos für 90 Tage ausprobiert werden. Es gibt keine Funktionsbeschränkungen und alle in der Probezeit entwickelten Applikationen können 1:1 in der lizenzierten Version verwendet werden. 90 Tage Testlizenz Alle Saia® PG5-Controls-Suite-Komponenten im vollen Umfang kostenlos für 90 Tage ausprobieren Systemkatalog | Kapitel B1 | Saia® Software

8 Saia® PG5 Core Komponenten

9 Anwendungsbeispiel (Fupla & WebEditor) Saia® PG5 Core

10 HLK, DDC Suite und My Suite (Libs)
Saia® PG5 Core

11 Saia® PG5 Controls Suite – Ein System mit 3 Ausbaustufen Übersicht der Lizenzpakete
Saia® PG5 Core Package Programmiersoftware mit Editoren (IL, Fupla, Graftec), Netzwerk-Konfiguratoren, Standardbibliotheken (Analog, Kommunikation, Arithmetisch & Logik, Wide Area, File-System), Applikationsbibliotheken (Alarming, Blinds-Lighting, , Trending [HDLog], Energiezähler, DALI, Modbus, EIB, EnOcean, JCI N2-Bus), Web-Editor und FBox-Builder (Basis Version) Saia® PG5 HVAC Package Gleich wie Saia® PG5 Core Package und dazu Bibliotheken (HLK, Belimo MP-Bus, LonWorks®, Raumregler und Modem), BACnet Saia® PG5 Extended Package Gleich wie Saia® PG5 HVAC Package und dazu Bibliothek DDC Suite Systemkatalog | Kapitel B1 | Saia® Software

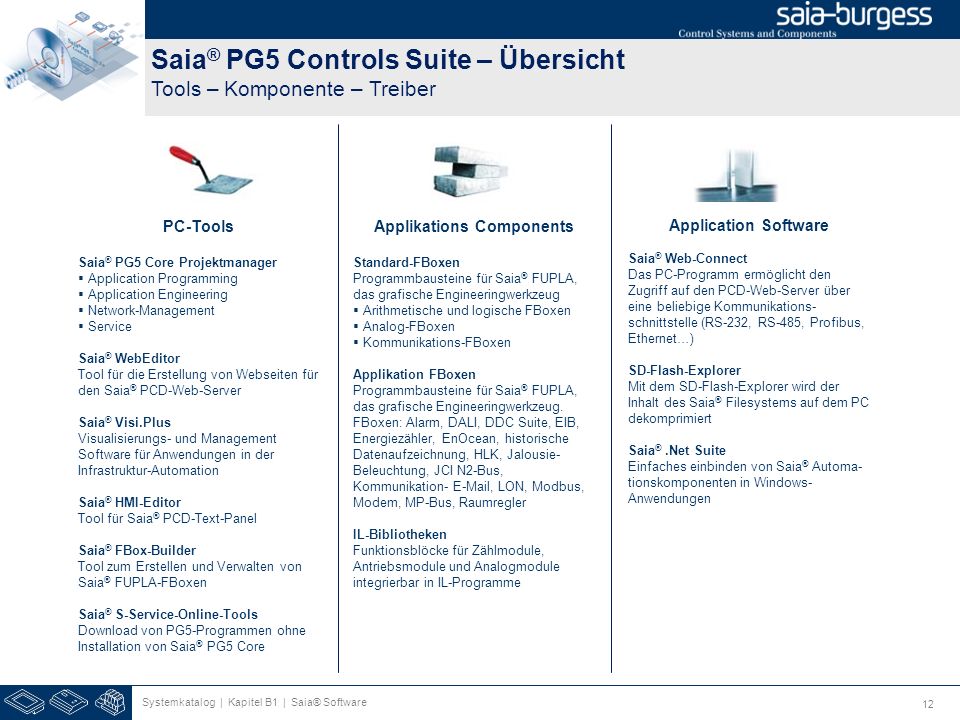

12 Saia® PG5 Controls Suite – Übersicht Tools – Komponente – Treiber
PC-Tools Saia® PG5 Core Projektmanager Application Programming Application Engineering Network-Management Service Saia® WebEditor Tool für die Erstellung von Webseiten für den Saia® PCD-Web-Server Saia® Visi.Plus Visualisierungs- und Management Software für Anwendungen in der Infrastruktur-Automation Saia® HMI-Editor Tool für Saia® PCD-Text-Panel Saia® FBox-Builder Tool zum Erstellen und Verwalten von Saia® FUPLA-FBoxen Saia® S-Service-Online-Tools Download von PG5-Programmen ohne Installation von Saia® PG5 Core Applikations Components Standard-FBoxen Programmbausteine für Saia® FUPLA, das grafische Engineeringwerkzeug Arithmetische und logische FBoxen Analog-FBoxen Kommunikations-FBoxen Applikation FBoxen Programmbausteine für Saia® FUPLA, das grafische Engineeringwerkzeug. FBoxen: Alarm, DALI, DDC Suite, EIB, Energiezähler, EnOcean, historische Datenaufzeichnung, HLK, Jalousie-Beleuchtung, JCI N2-Bus, Kommunikation- , LON, Modbus, Modem, MP-Bus, Raumregler IL-Bibliotheken Funktionsblöcke für Zählmodule, Antriebsmodule und Analogmodule integrierbar in IL-Programme Application Software Saia® Web-Connect Das PC-Programm ermöglicht den Zugriff auf den PCD-Web-Server über eine beliebige Kommunikations-schnittstelle (RS-232, RS-485, Profibus, Ethernet…) SD-Flash-Explorer Mit dem SD-Flash-Explorer wird der Inhalt des Saia® Filesystems auf dem PC dekomprimiert Saia® .Net Suite Einfaches einbinden von Saia® Automa-tionskomponenten in Windows-Anwendungen Systemkatalog | Kapitel B1 | Saia® Software

13 Applikationssoftware für Windows PCs Saia® Managementsoftware Visi
Applikationssoftware für Windows PCs Saia® Managementsoftware Visi.Plus Softwarepaket für die Visualisierung und Managementaufgaben – für eine sichere, effiziente und kostengünstige Projektrealisierung in Verbindung mit Saia® Automationssystemen und DDC Suite. Hauptmerkmale von Saia® Visi.Plus Optimal integriert und abgestimmt auf Saia® PG5 und Saia® PCD Reduzierung der Inbetriebnahme- und Unterhaltskosten (frei verfügbare Engineeringedition) Integrierte Webserver -> Darstellung im Web-Browser ohne zusätzlichen Aufwand Systemkatalog | Kapitel B1 | Saia® Software

14 Ein kleiner Schritt für den Integrator – viel Nutzen für den Betreiber
Applikationssoftware für Windows PCs Engineeringedition – Saia® Visi.Plus Ein kleiner Schritt für den Integrator – viel Nutzen für den Betreiber Runtime-Lizenz Visi.Plus als Tool bei der Inbetriebnahme und Optimierung Visi.Plus als komplettes Managementsystem Systemkatalog | Kapitel B1 | Saia® Software
