1 LabVIEW PROFIBUS VISA Treiber

2 LabVIEW PROFIBUS VISA Treiber
PROFIBUS DP für LabVIEW Echtzeitfähiger PROFIBUS DP Anschluss für LabVIEW von National Instruments Entwickelt für die COMSOFT DF PROFI II Baugruppe, die im PCI, PCIe, CompactPCI und PC 104+ Format erhältlich ist Installation im klassischen PC-System unter LabVIEW für Windows sowie im echtzeitfähigen PXI-System unter LabVIEW RT Unterstützt die Betriebsarten DP-Master und DP-Slave

3 LabVIEW PROFIBUS VISA Treiber
Architektur

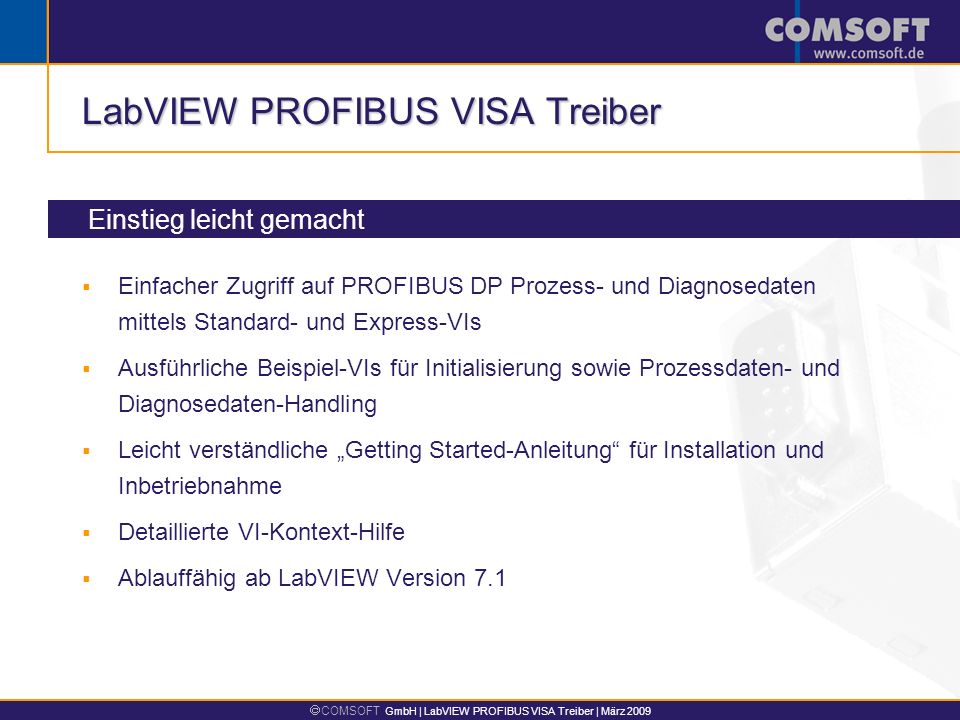

4 LabVIEW PROFIBUS VISA Treiber
Einstieg leicht gemacht Einfacher Zugriff auf PROFIBUS DP Prozess- und Diagnosedaten mittels Standard- und Express-VIs Ausführliche Beispiel-VIs für Initialisierung sowie Prozessdaten- und Diagnosedaten-Handling Leicht verständliche „Getting Started-Anleitung“ für Installation und Inbetriebnahme Detaillierte VI-Kontext-Hilfe Ablauffähig ab LabVIEW Version 7.1

5 LabVIEW PROFIBUS VISA Treiber
Easy-to-use Interface mit LabVIEW Standard- und LabVIEW Express VIs Standard VI DP-Master Standard VI DP-Slave Express VI DP-Master Express VI DP-Slave

6 LabVIEW PROFIBUS VISA Treiber
Easy-to-use Interface mit LabVIEW Standard- und LabVIEW Express VIs Standard VI DP-Master

7 LabVIEW PROFIBUS VISA Treiber
Easy-to-use Interface mit LabVIEW Standard- und LabVIEW Express VIs Standard VI DP-Slave

8 LabVIEW PROFIBUS VISA Treiber
Easy-to-use Interface mit LabVIEW Standard- und LabVIEW Express VIs Express VI DP-Master

9 LabVIEW PROFIBUS VISA Treiber
Easy-to-use Interface mit LabVIEW Standard- und LabVIEW Express VIs Express VI DP-Slave

10 LabVIEW PROFIBUS VISA Treiber
Komfortable Konfiguration Komfortables vollgrafisches Tool zur Erstellung der PROFIBUS DP-Master Konfiguration Schnelle und einfache Erstellung einer Buskonfiguration auf Basis der DP-Slave GSD-Dateien Residente Speicherung der Konfiguration auf der Baugruppe mittels mitgeliefertem Downloadprogramm

11 LabVIEW PROFIBUS VISA Treiber
DF PROFI II PCI / PCIe / CPCI / PC104+ DPV0 Master Klasse 1 und DP-Slave DPV1 Master Klasse 2 Hardware Watchdog-Funktion Prozessdatenbild mit Zeitstempel Prozessdatenzugriff < 1 ms Flashbare PROFIBUS Konfiguration Konfigurationstool auf GSD-Basis PROFIBUS 1.2-FDT Kommunikations-DTM OPC-Server
