1 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 1 HC Installation HC-2650: Installations-Anleitung

2 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 2 HC Installation Voraussetzungen Vorausgesetzte Kenntnisse: Allgemeine Kenntnisse über Sprach-Chiffrierung über Funkverbindungen Kenntnisse über die Schnittstellen von Radios Produkt-Features von HC-2650 Bedienkonzept von HC-2650 Note: Es gibt viel Know-How aus dem Umfeld HC-265, das für die Installation des HC-2650 übernommen werden kann: - Hardware Parameter Varianten (HPV-001 … HPV-087) - Interface-Kabel (CAI … CAI ) - Applikations-Varianten (APLV-001 … APLV-093)

3 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 3 HC Installation HF- or VHF-Radio, Voice: Handset Interface

4 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 4 HC Installation HF or VHF Radio, Voice: 600 Ohm / 0 dBm Interface

5 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 5 HC Installation Voice: X-Mode Interface

6 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 6 HC Installation HF- or VHF-Radio, Voice & Data

7 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 7 HC Installation Power Supply without Loudspeaker Unit AFS-2650 Power Supply: 9 … 32 V DC Power Consumption: operation without display blacklight and display heating: 4 W … with display blacklight without heating: 5.7 W … with display blacklight with heating: 10.2 W Rush-in current: corresponding appr. 7.5 W (during approx.100 ms)

8 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 8 HC Installation Configuration with Loudspeaker Unit AFS-2650

9 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 9 HC Installation Power Supply Concept with AFS-2650

10 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 10 HC Installation Signal Flow and Interface Amplifiers

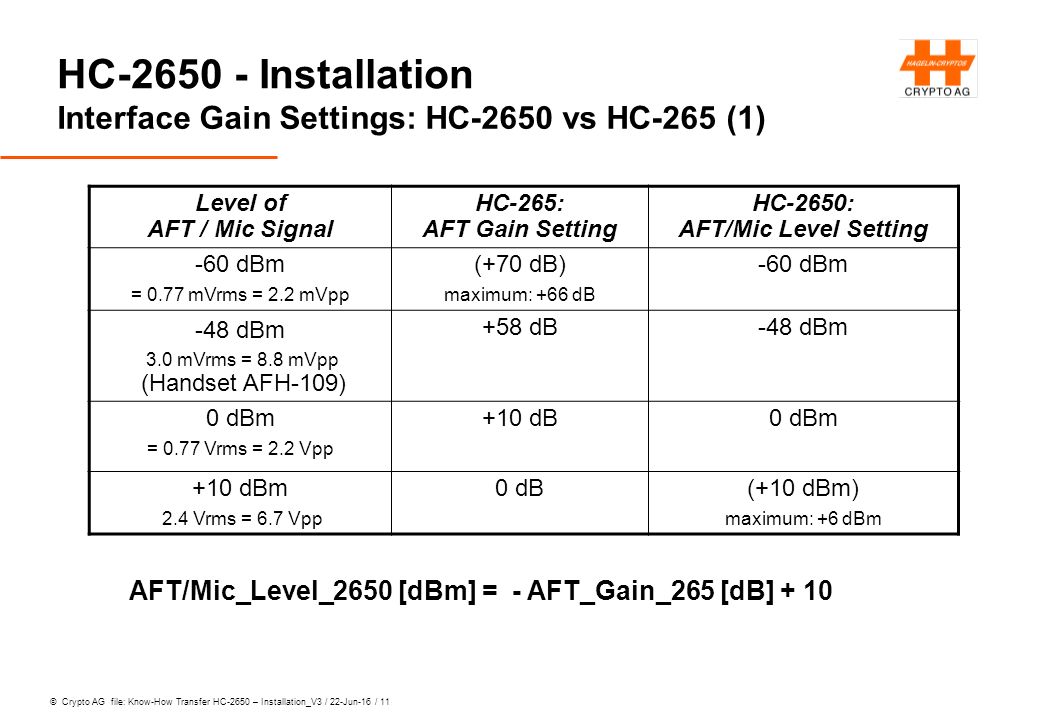

11 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 11 HC Installation Interface Gain Settings: HC-2650 vs HC-265 (1) Level of AFT / Mic Signal HC-265: AFT Gain Setting HC-2650: AFT/Mic Level Setting -60 dBm = 0.77 mVrms = 2.2 mVpp (+70 dB) maximum: +66 dB -60 dBm -48 dBm 3.0 mVrms = 8.8 mVpp (Handset AFH-109) +58 dB-48 dBm 0 dBm = 0.77 Vrms = 2.2 Vpp +10 dB0 dBm +10 dBm 2.4 Vrms = 6.7 Vpp 0 dB(+10 dBm) maximum: +6 dBm AFT/Mic_Level_2650 [dBm] = - AFT_Gain_265 [dB] + 10

12 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 12 HC Installation Interface Gain Settings : HC-2650 vs HC-265 (2) Level of RX Signal HC-265: RX Gain Setting HC-2650: RX Level Setting -40 dBm = 7.7 mVrms = 22 mVpp +54 dB(-40 dBm) minimum: -20 dBm * -20 dBm = 77 mVrms = 220 mVpp +34 dB-20 dBm 0 dBm = 0.77 Vrms = 2.2 Vpp +14 dB0 dBm +14 dBm = 3.8 Vrms = 11 Vpp 0 dB+14 dBm RX_Level_2650 [dBm] = - RX_Gain_265 [dB] + 14 * RX-AGC (if activated) yields additional amplification of up to 20 dB

13 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 13 HC Installation Interface Gain Settings : HC-2650 vs HC-265 (3) Level of TX Signal HC-265: TX Gain Setting HC-2650: TX Level Setting -60 dBm 0.77 mVrms = 2.2 mVpp (-70 dB) minimum: -66 dB -60 dBm -48 dBm 3.0 mVrms = 8.8 mVpp (Handset IF) -58 dB-48 dBm 0 dBm = 0.77 Vrms = 2.2 Vpp -10 dB0 dBm +10 dBm = 2.4 Vrms = 6.7 Vpp 0 dB(+10 dBm) maximum: +8 dBm TX_Level_2650 [dBm] = TX_Gain_265 [dB] + 10

14 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 14 HC Installation 1st Step: Gain Adjustment of AFT/Mic Amplifier Laut in Handset sprechen („Aaaaa“) bzw in Mikrofon blasen. AFT/Mic Level Setting so lange reduzieren (= Verstärkung erhöhen), bis Anzeige „AFT Overload!“ erscheint. AFT/Mic Level Setting um 2 dBm erhöhen. Note: Es spielt keine Rolle, ob das Gerät auf PLAIN oder CRYPTO steht. Note: Bei Verwendung des Standard Handset AFH-109 entfällt dieser Schritt: optimales AFT/Mic Level Setting = -48 dBm. Note: Vorteil bei Benutzung des PC-User Interface: - AFT/Mic Level via PC-UI variieren - Overload-Anzeige gleichzeitig via Geräte-Display.

15 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 15 HC Installation 2nd Step: Gain Adjustment of TX Amplifier Digitaler Chiffrier-Mode einstellen. PTT (oder RTS bei Datenbetrieb) aktivieren. Überprüfen, ob Radio auf Sendung geht (TX-Anzeige oder Sende- leistung ablesen). TX Level Setting so einstellen, dass das Radio möglichst gut ausge- steuert wird. Aussteuerung bzw. Sendeleistung des Radios überprüfen. Signal-Qualität auf der Empfangsseite mittels SNR überprüfen; via Menu: Maintenance \ Show SNR (siehe Schritt 3) Im Falle von Übersteuerung (=> Verzerrungen) kann der SNR-Wert durch Reduktion des TX-Level Setting im Sender erhöht werden. Optimum finden: => gute Aussteuerung des Radios => minimale Verzerrungen (= maximales SNR)

16 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 16 HC Installation 3rd Step: Gain Adjustment of RX Amplifier Partner-Station in den Sendezustand bringen (Digital-Mode). Wenn Handset IF: Audio-Signal am Radio-Ausgang auf „vernünftigen“ Wert stellen und konstant halten. In den andern Fällen: Pegel des Audio-Signals ist gegeben. RX Level Setting so lange reduzieren (= Verstärkung erhöhen), bis Anzeige „RX Overload!“ erscheint. RX Level Setting um 2 dBm erhöhen. Verzerrungen überprüfen: - SNR auslesen (Menu: Maintenance \ Show SNR) oder - Signalling Constellation Diagram (mit Modem Viewer) Ggf. TX-Verstärker korrigieren (siehe Schritt 2). Note: Vorteil bei Benutzung des PC-User Interface: - RX Level via PC-UI variieren - Overload-Anzeige gleichzeitig via Geräte-Display.

17 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 17 HC Installation 4th Step: Gain Adjustment of AFR Amplifier or Volume Wenn Handset am HC-2650 benutzt: AFR Level Setting auf „Volume“ einstellen Volume auf angenehme Lautstärke einstellen Wenn Dechiffrat in ein System eingespeist werden soll: AFR-Level Setting auf gewünschten Wert einstellen

18 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 18 HC Installation How imperfect Radio Equipment affects Overall-SNR

19 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 19 HC Installation Daten-Applikationen ACHTUNG: Halbduplex-Betrieb! Procom geht also nicht! ACHTUNG: kein Radio Link Protocol mit ARQ enthalten. Die Fehlersicherung muss also durch eine Funktion im Daten-Terminal erfolgen; oder die Applikation muss fehlertolerant sein (z.B. Naval Broadcast) Aber immerhin: Das eingebaute Modem bietet FEC (Faltungs-Code und Viterbi-Decoder) gemäss STANAG 4285.

20 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 20 HC Installation Installation eines Daten-Terminals Elektrische Schnittstelle: RS-232 und RS-423 (unbalanced) RS-422 (balanced) nur mit zusätzlichen Line-Adaptern; ( das LOCAL-Interface enthält eine DC-Speisung 9 … 30 VDC) Asynchrone Daten-Schnittstelle (die synchrone ist zur Zeit nur im HC-7665 aktiviert) Hardware Flow Control: RTS / CTS 50 … 115‘200 bps Daten-Format und Geschwindigkeit wird definiert im Menu: Configuration \ Data IF \ Asyn Data Format \ …

21 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 21 HC Installation Loop Mode Hilfsfunktion für die Installation: Loop Mode Zweck: Überprüfung der Plain-Interface-Funktionen: - optimale Anschaltung des Plain Voice Interface - optimale Anschaltung und Konfiguration des Local Data Interface Aktivierung im Menu: Maintenance \ Loop Mode: „on“; Reset auf „off“ nach jedem Power-Cycle Der TX-Ausgang wird geräte-intern auf RX-Eingang geschlauft; am Geräte-Interface werden keine Signale erzeugt bzw. ausgewertet (TX, RX, Keyline) Für Voice und Data Operation Full-duplex: Plain Voice / Data wird chiffriert, Chiffrat zurückgeschlauft und dechiffriert

22 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 22 HC Installation Pinning (1) LINK Socket LOCAL Socket

23 © Crypto AG file: Know-How Transfer HC-2650 – Installation_V3 / 22-Jun-16 / 23 HC Installation Pinning (2) REMOTE Socket DC Socket AUDIO-SDC Socket
