1 SGH-P400 SERVICE TRAINING Software

2 Inhalt 1. Equipment 2. Softwareupdate 3. Autokalibration 4. Reparaturprogramm

3 TEST JIG TEST-KABELRS232-KABEL Kabel für Spannungsversorgung 1. Equipment

4 Netzteil HP E3632A Kabel für Spannungsversorgung Test-Kabel RS232-Kabel Test-Jig Mobiltelefon PC 2. Softwareupdate

5 2.1 Vorgehensweise Öffnen des Downloaders durch Doppelklick auf das Icon.

6 Unter Options Settings Generic die für das Gerät gültige Hardwareplattform auswählen. Die verbleibenden Einstellungen wie auf dem Bild unten auswählen.

7 Es werden bis zu 12 Ports unterstütztz. Zusätzlich kan die maximale Übertrgungsrate ausgewählt werden. Sollte das Mobiltelefon oder der PC die die eingestellte Übertragungsrate nicht unterstüzuen, wird vom OptiFlash automatisch eine langsamere Übertragungsrate eingestellt. Unter COM Port den angeschlossenen COM-Port auswählen.

8 Folgende Speicherbereiche sollten im Bereich Reserved Memory Region eingetragen sein: 0x – 0x00003fff 0x – 0x0000dfff Unter Flash & Verify auf Browse klicken und den Pfad für die entsprechende Firmware auswählen. Anschließend auf OK klicken.

9 Auf Flash klicken und sobald die Meldung Power On Mobile erscheint, das Mobiltelefon anstecken. Der Download startet!

10 Ist der Download beendet, so erscheint die Meldung All is well. Nach dem Softwaredownload ist es notwendig einige Resets durchzuführen, um ein einwandfreies Arbeiten des Gerätes zu gewährleisten. CUSTOMER-Reset: *2767*2878# WAP-Reset: *2767*927# JAVA-Reset: *2767*5282# FULL-Reset:*2767*3855# MEDIA-Reset: *2767*63342#

11 GPIB- Kabel HF-Kabel Kabel für Spannungsversorgung Netzteil HP E3632A Test-Jig Mobiltelefon GSM-Tester PC GPIB- Kabel Test-Kabel RS232-Kabel 2. Autokalibration

12

13 Erst: Batteriekalibration, dann HF-Kalibration!!!

14

15 Anklicken

16 GPIB- Kabel HF-Kabel Kabel für Spannungsversorgung Netzteil HP E3632A Test-Jig Mobiltelefon GSM-Tester PC GPIB- Kabel Test-Kabel RS232-Kabel 3. Reparaturprogramm

17 Rx Meßeinstellungen -Test Modus -Cont. Rx Ein GSM-Tester Einstellungen -HF-Generator Anzeige -HF-Ausgang= -50dBm, -HF-Gen. Freq.= 947MHz (Kanal 60) -HF-Gen. Band= GSM Tx Meßeinstellungen -Active-Cell Modus GSM-Tester Einstellungen -HF-Eingang= -50dBm -TCH-Kanal = 60CH -HF-Gen. Band= GSM

18 Auswahl Tx/ Rx BandauswahlKanalauswahl Eingabe des Rx-Pegels Modellauswahl Tx DC Pegel

19 Anklicken

20 ABOUT -> Anzeigen ID: root Passwort: tl_lee Tx/ Rx Auswahl

21 Netzteil HP E3632A Kabel für Spannungsversorgung Test-Kabel RS232-Kabel Test-Jig Mobiltelefon PC 4. IMEI-Schreibprogramm

22 Anklicken

23

24 Auf die Internetseite - gehen…….. Den angegebenen Generated Key notieren.

25 Eingabe von USER ID & PASWORT

26 ….und den Generated Key eingeben Auf S/N SVC Security Key Gen. gehen…….

27 Den Corresponding Key notieren.

28 Den Corresponding Key eingeben……… ……und auf OK klicken.

29

30

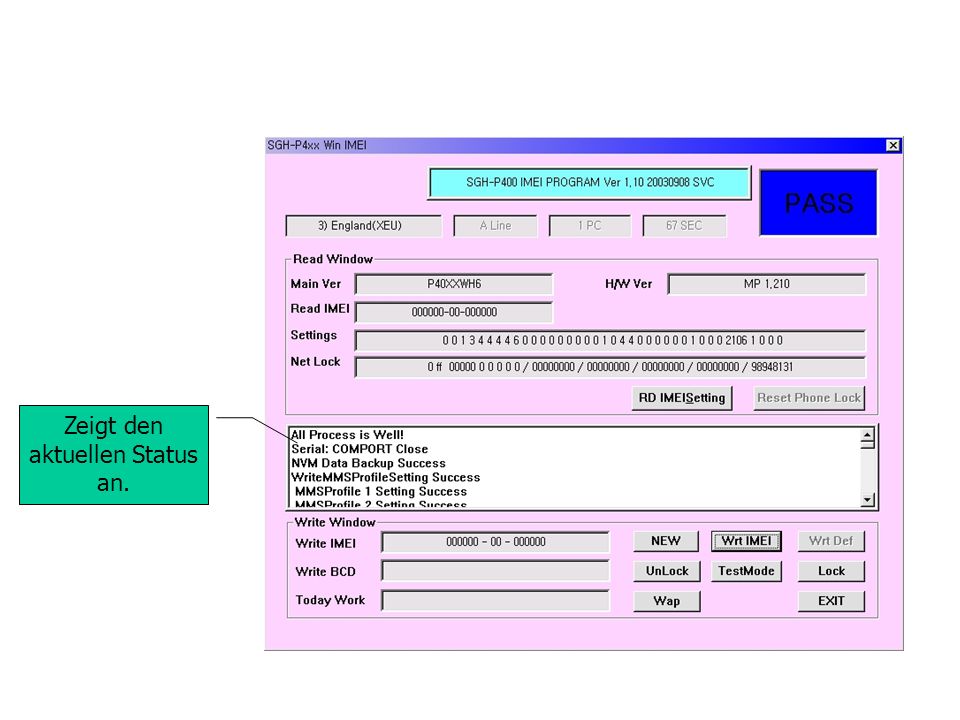

31 Zeigt den aktuellen Status an.
