1 SGH-E100 SERVICE TRAINING Hardware

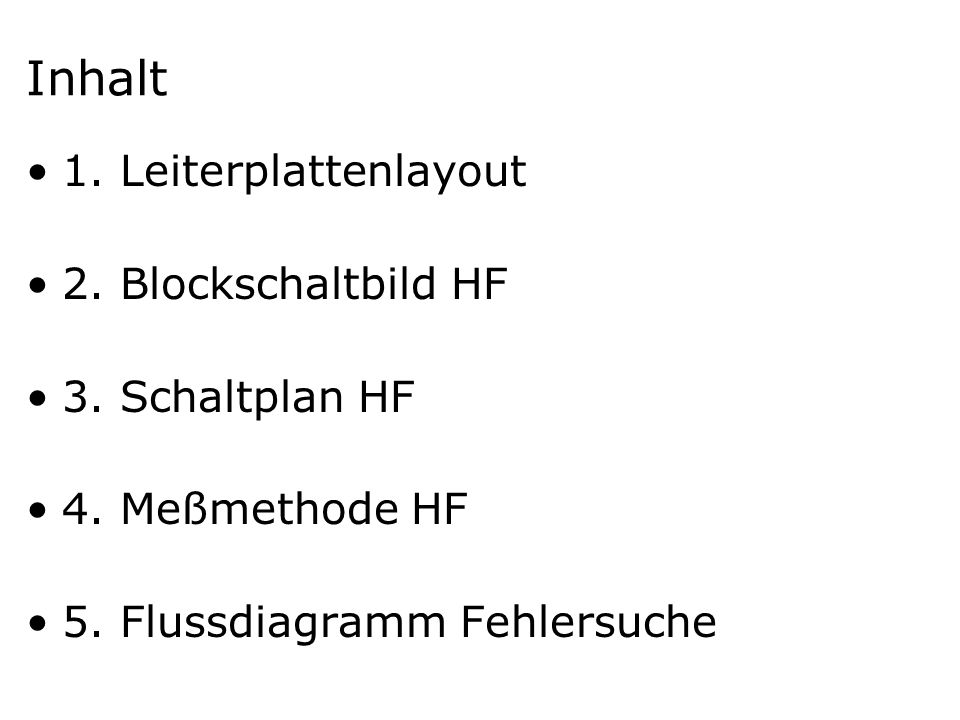

2 Inhalt 1. Leiterplattenlayout 2. Blockschaltbild HF 3. Schaltplan HF 4. Meßmethode HF 5. Flussdiagramm Fehlersuche

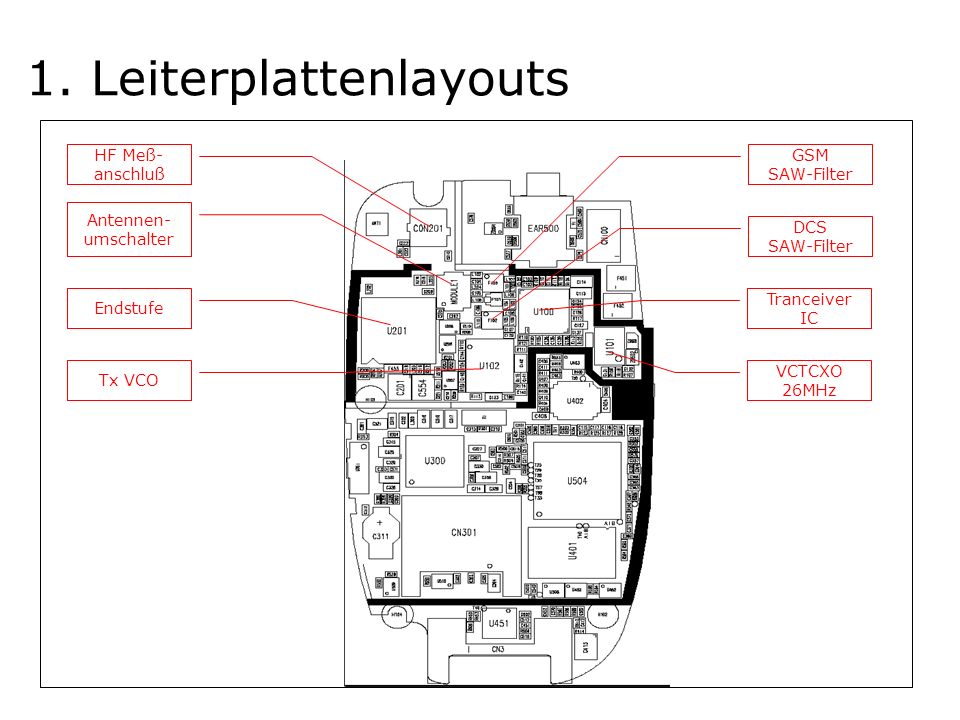

3 Tx VCO Endstufe Antennen- umschalter HF Meß- anschluß VCTCXO 26MHz Tranceiver IC DCS SAW-Filter GSM SAW-Filter 1. Leiterplattenlayouts

4 2. Blockschaltbild HF (SYSOL3)

5 RX-Eingang TX TX VCO 26MHz VCTCXO IQ-Daten Transceiver 3. Schaltplan HF

6 Endstufe TX-VCO Ausgang Duplexschalter Kontroll-Logik Duplexschalter Antennen- anpassung Enstufen- Ausgang

7 4. Meßmethode HF

8 Kontrollmethoden des Testprogramms Rx Einstellungen 1.Starten des TAT-Programms 2.Einschalte des Gerätes 3.Menü Radio auswählen 4.Basic GSM commands auswählen 5.Rx 6.Rx commands 7.F5(Burst Rx) 8.F6(Continuous Rx) Tx Einstellungen 1.Starten des TAT-Programms 2.Einschalten des Gerätes 3.Menü Radio auswählen 4.Basic GSM commands auswählen 5.Tx 6.Tx commands 7.Start Tx

9 Signalbilder Tx 1. GSM (Kanal 62, DAC-Wert=660) 1) TxEN(R207)2) Band(u201 pin2)3) GSM IQ data(c117) 4) Ramp(R211)5) GSM_TX(L204)

10 1) TXEN(R207)2) BAND(U201 pin2)3) DCS IQ data(c117) 4) Ramp(R211)5) DCS_TX(L205) 2. DCS (Kanal 698, DAC-Wert=600)

11 Frequenzplan

12 5. Flussdiagramm Fehlersuche

13 1. GSM Empfänger

14 2. GSM Sender

15 3. DCS Empfänger

16 4. DCS Sender
