1 Seite 1 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES SIGNALTEK TM Gigabit Ethernet Kabel Qualifizierer

2 Seite 2 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Eine neue Art von Feldmessgeräten Die klassische Art: –Schritt 1: Verifikation sofort nach der Installation des Links –Schritt 2: Zertifizierung mit einem Feldmessgerät –Schritt 3 falls nötig: Fehlersuche Vorteile der Zertifizierung –Herstellergarantien –Applikationsunabhängig Nachteile –Hohe Kosten für Messgeräte –Sehr komplexe Messungen –Geschultes Personal nötig

3 Seite 3 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Es gibt einen Bedarf für neue Messtechnik –SOHO- und Heiminstallationen –Kleinere LAN-Netzwerke –Netzwerk-Administrator und -Fehlersuche –System-Integrationen –Glasfasertests Neues Konzept: –Nur die benötigten Applikationen testen! Eine neue Art von Feldmessgeräten

4 Seite 4 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Anwendungsbereich des Verifizierers Überprüfung des physikalischen Verbindung – Verdrahtungsplan Bietet keine Messung der Performance –Wie gut ist der Link? Man weiß nur, ob die Pin-Zuordnung stimmt Keine Protokollierung – Keine Speicherung oder gedruckte Berichte –Installateure müssen Handzettel zur Dokumentierung verwenden

5 Seite 5 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Sehr genaue Performance- Tests über einen fest spezifizierten Bereich von Messwerten –NEXT, Dämpfung, Rückflussdämpfung, ELFEXT, etc... –Entspricht den TIA/ISO Bestimmungen bzgl. Messgenauigkeit –Dokumentiert bestimmte Messpunkte nach einem von TIA/ISO bestimmten Format Anwendungsbereich des Zertifizierers

6 Seite 6 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Wer verwendet Verifizierer & Zertifizierer Verifizierer– Jeder, der LAN Verkabelungen installiert, sollte einen Verifizierer verwenden, um zumindest den Verdrahtungsplan zu prüfen. –Verifizierer sind wie Multimeter für den Elektriker. Mit einem günstigen Tester kann man schon zumindest die Verbindung testen. –Zertifizierer – Grössere LAN-Installationen bei welchen Planer und/oder Endkunden auf die Systemgarantien der Hersteller achten. –Zertifizierer sind meist das ultimative Messgerät. Falls nicht nur verwendet, damit man die Systemgarantien erhält, geben Sie zumindest die Sicherheit, dass es später keine Regressansprüche gibt.

7 Seite 7 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Netzwerk-Zertifizierung 1 CAT6 / ISOE-Autotest eines Zertifizierers garantiert, dass alle heutigen Applikationen, die CAT6/ISO E unterstützen, funktionieren werden + Zukünftige Applikationen, die für CAT6/ISO E spezifiziert wurden, werden ebenfalls funktionieren Beispiel: VoIP VoIP wurde lange nach CAT5 erfunden, wurde aber so spezifiziert, dass es auf einer CAT 5-Strecke mit 100MBit Ethernet (100BaseTx) läuft Ein LAN-Netzwerk, das 1998 auf CAT5/ISOD getestet wurde, wird VoIP unterstützen! INVESTITIONSSCHUTZ für den ENDKUNDEN CAT 6 / ISO E unterstützt: Phone Services: Analog ISDN Digital ….. Data Services: RS232 Token Ring 10/100/1000 Ethernet DSL ADSL SDSL ATM …. Applications: FTP VoIP VideoIP Video Conferencing Filesharing Web Browsing …..

8 Seite 8 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Argumente für Qualifikations-Tester Fast 100% aller kleinen als auch größeren Firmennetze und Heimverkabelungen verwenden Ethernet als das Haupt-Übertragungsmedium, sowohl bei Kupfer als auch bei Glasfaser Strecken. Messgeräte für mehrere Protokolle sind sehr teuer, für ein einzelnes Protokoll kann es aber kostengünstige Lösungen geben. TIA und ISO werden zusätzliche Tests für Heimverkabelungen verlangen (z.B. TIA-570) IEEE wird als der Referenz-Standard zur Prüfung für eine Strecke verwendet -> Testet nur die Applikationen, die wirklich verwendet werden! 10Mb 1Gb

9 Seite 9 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Netzwerk-Qualifizierung Beleg für den Kunden, dass eine bestimmte Applikation funktioniert Fehlersuche –Typisches Problem Anmeldung an aktives Gerät funktioniert nicht Verbindung steht, aber die Datenübertragung ist sehr langsam Systemprüfung für neue Anwendungen Beispiel: Eine Firma will auf einem alten CAT5-Netzwerk VoIP-Telefone einsetzen. Bevor die neue Telefonanlage gekauft wird, möchte der Endkunde 100% sicher sein, dass die Verkabelung auch WIRKLICH VoIP unterstützt. Der Endkunde hat 2 Möglichkeiten: #1: Mit Zertifizierer nach ISO D nachtesten #2: Qualifikation mit Applikationsprüfer CAT 6 / ISO E Phone Services: Analog ISDN Digital ….. Data Services: RS232 Token Ring 10/100/1000 Ethernet DSL ADSL SDSL ATM …. Applications: FTP VoIP VideoIP Video Conferencing Filesharing Web Browsing …..

10 Seite 10 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Normen Installation EN Components TIA/EIA 568-B.2 IEC EN DIN EN DIN EN50173 Cable IEC EN DIN EN50288 TIA/EIA 568-B.2 Cabling TIA/EIA 568-B.2 ISO/IEC11801 Measurement IEC DIN EN50174-x EN DIN EN50346 … Cat 5 UTP … Cat 5 STP … Cat 6 UTP … (E) Cat 6a UTP. … Cat 6 UTP … (E) Cat 6a STP … Cat 7 STP (… TERA) … Cat 5 UTP … Cat 5 STP … Cat 6 UTP … (E) Cat 6a UTP. … Cat 6 UTP … (E) Cat 6a STP … Cat 7 STP (… TERA) … OFFICE … SOHO … Industry … OFFICE … SOHO … Industry … EN Basic specs … EN Cat 5 UTP … EN Cat 5E UTP … EN Cat 7 STP … EN Cat 6 STP … EN Cat 6 UTP … EN Control cables … EN Basic specs … EN Cat 5 UTP … EN Cat 5E UTP … EN Cat 7 STP … EN Cat 6 STP … EN Cat 6 UTP … EN Control cables … Specification/ Quality Assurance … Planing/ Installation Inhouse … Planing/ Installation outside … Specification/ Quality Assurance … Planing/ Installation Inhouse … Planing/ Installation outside … Testing installed cabling … Testing installed cabling DIN EN50174-x International Europa Deutschland USA TIA/EIA 568-B.2 Application IEEE (e.g ) Ethernet Fast Ethernet Gigabit Ethernet Token Ring … ISO/IEC (e.g x) Ethernet Fast Ethernet Gigabit Ethernet Token Ring … ATM Forum ATM LAN 155 ATM LAN 622 ATM 1.2G ITU-T X.21 V.11 S0 Bus S1/S2 … IEEE (e.g ) Ethernet Fast Ethernet Gigabit Ethernet Token Ring … ISO/IEC (e.g x) Ethernet Fast Ethernet Gigabit Ethernet Token Ring … ATM Forum ATM LAN 155 ATM LAN 622 ATM 1.2G ITU-T X.21 V.11 S0 Bus S1/S2 … ZertifiziererQualifizierer

11 Seite 11 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Wie kann man Zertifizierer und Qualifizierer vergleichen Stellen Sie sich vor, Sie wollen wissen ob Ihr Formel 1- Rennwagen die Strecke mit 360km/h ohne Schaden überstehen wird Sie haben 2 Optionen: 1.Analytischer Test 2.Praktischer Test

12 Seite 12 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Analytischer Test Messung jedes möglichen Parameters der Strecke 1.Neigungswinkel 2.Kurvenradien 3.Belag 4.Wetter 5.etc…

13 Seite 13 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Praktischer Test Setzen Sie den Fahrer in den Wagen und schicken Sie ihn auf die Strecke um zu sehen ob er es packt. Zertifizierer (LANTEK) sind analytische Tester Qualifizierer (SIGNALTEK) sind praktische Tester: Geht / Geht nicht !

14 Seite 14 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Vorstellung des SIGNALTEK TM - SIGNALTEK TM FO Eine neue Klasse von Feldmessgeräten weniger als ein Zertifizierer und mehr als ein Qualifizierer –Zertifizierer: LANTEK –Verifizierer: LinkMaster, VDV, LinkMaster ProXL, NAVITEK

15 Seite 15 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Inhalt des SIGNALTEK IDEAL Part# Signaltek Hand- und Endgerät 1 schwarze Nylon Tasche 2x 30cm RJ11 Flachband Kabel 2x 60cm RJ45-to-F Patch Kabel 2x 30cm RJ45 geschirmte Patch Kabel 2x 30cm RJ45- Doppel Alligator Clips 8 AA Alkaline Batterien 2x U niversal ( V) AC-DC Netz Adapter 1 USB Kabel 1 Schnellstart Anleitung 1 Bedienhandbuch auf CD-ROM 1 Trainings-DVD Optionen: –Ersatz-Kabelkit # enthält alle Kabel des SIGNALTEK-Kits –RJ45 auf 8 Alligator Clips # K-7920

16 Seite 16 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Inhalt SIGNALTEK FO Alle Signaltek FO-Versionen werden mit den Standard- Zubehör des Signaltek verschickt (Tragetasche, Batterien, Kabel…) : SIGNALTEK FO mit 2x 850nm SFP-Modulen 2x 50µm und 2x62.5µm Messkabel : SIGNALTEK FO mit 2x 1300nm SFP-Modulen 2x 50µm und 2x62.5µm Messkabel : SIGNALTEK FO mit 2x 850nm und 2x 1300nm SFP-Modulen, 2x 50µm und 2x62.5µm Messkabel : SIGNALTEK FO für Glasfaser vorbereitet ohne SFP-Module

17 Seite 17 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Anwendungen Kabel-Performance –Misst die Paketfehler-Rate einer Verkabelungsstrecke –Benötigt Hand- und Endgerät Patchkabel Horizontale Verkabelung Patchkabel Patch Panel Server Kupfer oder Glasfaser

18 Seite 18 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Active LAN-Tests –Überprüfung der Verbindung zu Ethernet Geräten mittels PING –DHCP –Benötigt nur Handgerät Patchkabel Patch Panel Server Anwendungen Horizontale Verkabelung Patchkabel Kupfer oder Glasfaser

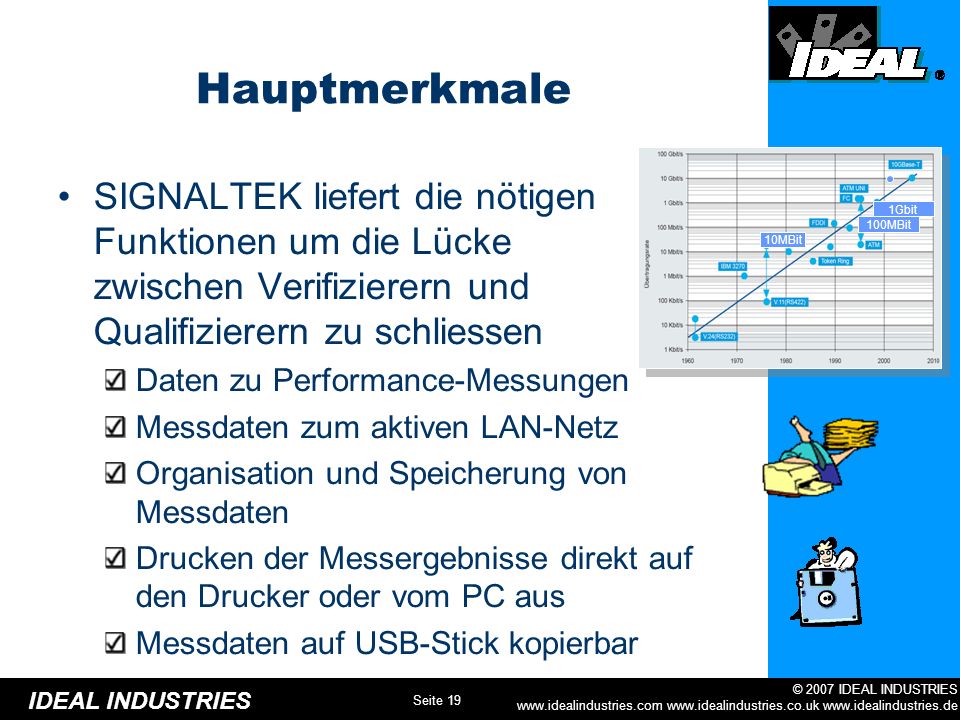

19 Seite 19 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Hauptmerkmale SIGNALTEK liefert die nötigen Funktionen um die Lücke zwischen Verifizierern und Qualifizierern zu schliessen Daten zu Performance-Messungen Messdaten zum aktiven LAN-Netz Organisation und Speicherung von Messdaten Drucken der Messergebnisse direkt auf den Drucker oder vom PC aus Messdaten auf USB-Stick kopierbar 1Gbit 100MBit 10MBit

20 Seite 20 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Performance-Messung Qualifizierung der Strecke für einen Dienst –Ein-Knopf-Autotest –Verdrahtungsplan mit Länge –Maximale Link- Geschwindigkeit –Kabel-Performance-Test –Optionale Tests für VoIP (Voice over IP) Web Browsing Video over IP Hauptmerkmale

21 Seite 21 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Performance- Messung Auf GLASFASER-LINKS! –Selbe Funktionen wie bei Kupfer –Unterschied: Dämpfungsmessung anstatt des Verdrahtungsplans Hauptmerkmale

22 Seite 22 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Tests am aktiven LAN Überprüfung der Verbindung zu einem aktiven Gerät –Verdrahtungsplan mit Länge (nur Kupfer) (sogar gegen aktives Gerät!) –Maximale Link-Geschwindkeit –DHCP-Test –PING-Test –SOWOHL AUF KUPFER ALS AUCH AUF GLAS Hauptmerkmale

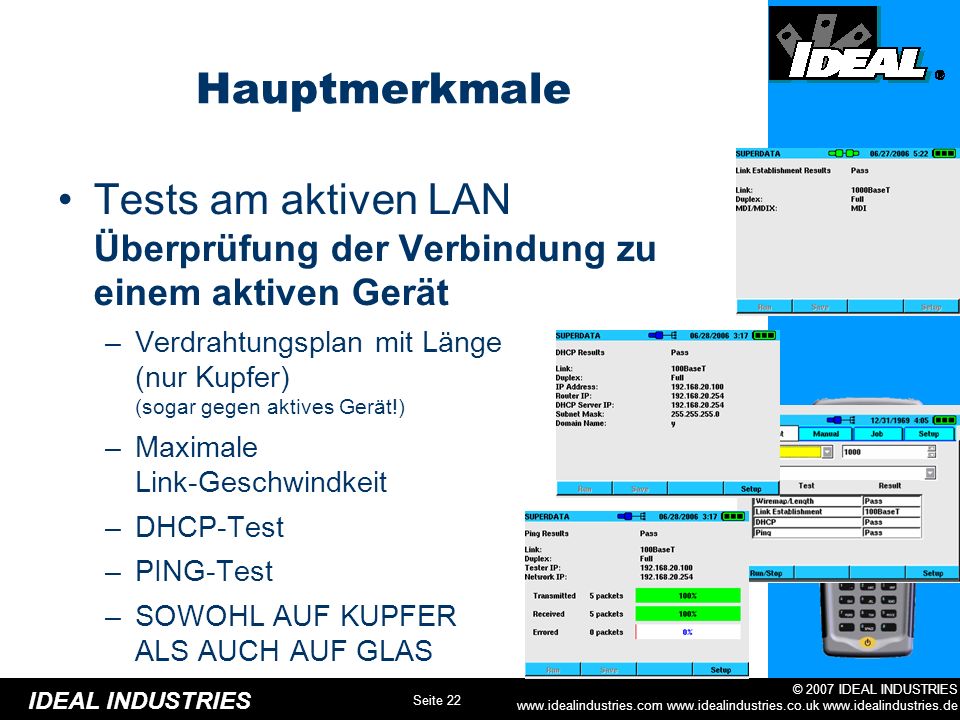

23 Seite 23 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Einfache Speicherung der Daten –Messdaten werden in Jobs gespeichert und können mit Kundendaten verknüpft werden –Kopieren der Daten auf USB-Stick oder direkt auf einen PC via USB (USB plug&play device) Hauptmerkmale

24 Seite 24 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Einfaches Ausdrucken der Messergebnisse –Keine PC-Software nötig!! –Ausdrucke direkt vom Tester –Ansicht und Drucken der Ergebnisse direkt aus dem Internet Explorer! Hauptmerkmale

25 Seite 25 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES IDEAL DataComm Tester Portfolio Merkmal/Performance Verifikation Zertifikation k

26 Seite 26 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Merkmal/Performance Verifikation Zertifikation SIGNALTEK Completes the Line k 1395 Qualifikation 2395 Kupfer Kupfer und Glas 8000

27 Seite 27 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Stärken Liefert umfangreichste Messungen verglichen mit der Konkurrenz Echte Gigabit Ethernet-Qualifikation Einfache Autotest-Funktion Feature Set – USB-Anschlüsse Niedrige Betriebs- und Anschaffungskosten Qualifizierung von Glasfaser Strecken!

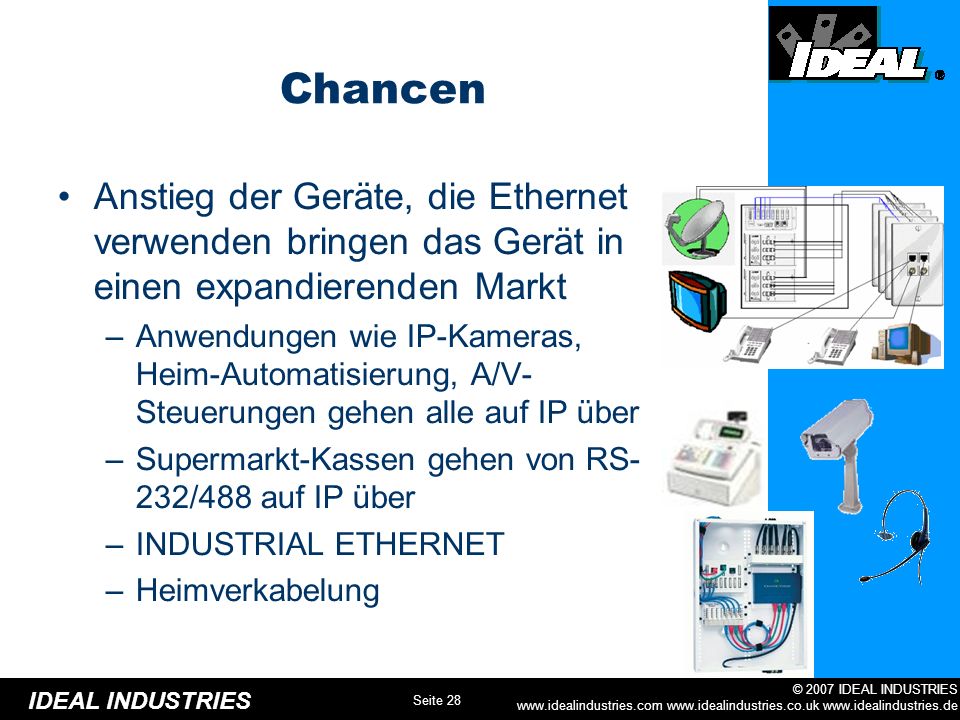

28 Seite 28 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Chancen Anstieg der Geräte, die Ethernet verwenden bringen das Gerät in einen expandierenden Markt –Anwendungen wie IP-Kameras, Heim-Automatisierung, A/V- Steuerungen gehen alle auf IP über –Supermarkt-Kassen gehen von RS- 232/488 auf IP über –INDUSTRIAL ETHERNET –Heimverkabelung

29 Seite 29 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Wer braucht keinen Signaltek? Grosse Installationsfirmen, die sich auf größere Aufträge spezialisiert haben, brauchen Zertifizierer: –Um Dokumentation gemäß ISO abzugeben –Um Hersteller-Garantien zu erhalten (Zertifizierer sind die einzigen Messgeräte, mit denen man die Hersteller-Garantien erhalten kann!)

30 Seite 30 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Wer braucht Signaltek? Jeder, der Datenkabel installiert, will: 1.Die Performance der Strecken testen 2.Belege für die Performance liefern 3.Haftungsrisiko reduzieren, indem man die Messprotokolle speichert, die belegen, dass die Verkabelung nach der Installation funktioniert hat 4.Eigene Messdaten organisieren 5.Professionellere Dienste bieten und damit das Geschäft verbessern

31 Seite 31 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Zielkunden (mit Beispielen) –SOHO und Heimverkabelungs-Installateure Mehr und mehr private Haushalte erhalten eine strukturierte Verkabelung –Installateure von kleineren kommerziellen Gebäuden Die klassische 10 Computer Firma ist nicht so sehr interessiert, ob die Verkabelung gemäß CATxx installiert wurde, sondern viel mehr daran, ob Gigabit Ethernet, VoiP, Web Browsing, etc… funktioniert –System-Administratoren Während dem Upgrade: Wird meine alte CAT5 Verkabelung VoIP unterstützen? Trouble-shooting: Ein neuer PC mit GigE Karte kann sich nicht am Netz anmelden –Industrial Ethernet Firmen verwenden verstärkt Ethernet in der Produktion Wer braucht Signaltek?

32 Seite 32 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Und was kostet das Ganze?? Item Preis [] Signaltek 1.395, Signaltek FO - Copper plus 2 * 850nm SFP Fibre Module w/power adapters 1.995, Signaltek FO - Copper plus 2 * 13X0nm SFP Fibre Module w/power adapters 2.355, Signaltek FO - Copper plus 2 * 850nm & 2 * 13X0nm SFP Fibre Modules w/power adapters 2.645, Signaltek-FO - Fibre ready without any modules 1.725,00 SFP nm SFP Module Kit 365,00 SFP-13X01300/1310nm SFP Module Kit 725, Cable accessories kit (optional)21,07

33 Seite 33 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Live Demo! Geräte Setup Tests durchführen Gespeicherte Daten ansehen Tests über USB zum PC übertragen Daten am PC ansehen

34 Seite 34 © 2007 IDEAL INDUSTRIES IDEAL INDUSTRIES Fragen und Kommentare Danke für Ihre Aufmerksamkeit
