Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 2 FutureCom F Verkabelungssystem Klasse F (2002) Kabel.

Ähnliche Präsentationen


Präsentation zum Thema: "Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 2 FutureCom F Verkabelungssystem Klasse F (2002) Kabel."—  Präsentation transkript:

1

2 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 2 FutureCom F Verkabelungssystem Klasse F (2002) Kabel FutureCom F S1200 Anschluss- und Verteiltechnik Anschlussschnüre Messadapterschnüre Plug-and-Play- Lösungen Werkzeug

3 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 3 NEXT in dB nach Norm NEXT in dB (typ. FutureCom F Werte) Dämpfung in dB nach Norm Dämpfung in dB (typ. FutureCom F Werte) FutureCom F Systemdaten für die Übertragungsstrecke Kanal F (2002) Messaufbau FutureCom F Mess- adapterschnur S-STP flex/26, 2m S1200 Dose, 2xS1200 Modul 90m FutureCom S-STP1200/22 S1200 Verteilerfeld 19 FutureCom F Mess- adapterschnur S-STP flex/26, 2m ELFEXT Rückflussdämpfung

4 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 4 NEXT in dB nach Norm NEXT in dB (typ. FutureCom F Werte) Dämpfung in dB nach Norm Dämpfung in dB (typ. FutureCom F Werte) FutureCom F Systemdaten Klasse F entsprechend EN (2002) Messaufbau: FutureCom F Mess- adapterschnur S-STP flex/26, 2m S1200 Modul 90m FutureCom S-STP1200/22 S1200 Modul im Verteilerfeld 19 FutureCom F Mess- adapterschnur S-STP flex/26, 2m ELFEXT Rückflussdämpfung

5 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 5 FutureCom F Kategorie 7 + Kabel S-STP 1500/22 Spezifiziert bis 1500 MHz S-STP: Screened Shielded Twisted Pair Paarweise geschirmte Adern im Kabel mit Gesamtschirm (PiMF = Paar in Metallfolie) Komplette Abschirmung aus CU- Drahtgeflecht Geringe Laufzeitunterschiede zwischen den Paaren ( low skew) Halogenfreie Ausführung (LS0H) Flammwidrig nach IEC Nicht korrosiv nach IEC Raucharm nach IEC Schirmgeflecht Mantel halogenfrei, flammwidrig Schirmfolie Foam-skin-PE- Isolierung Kupferleiter AWG 22 2 Adern zum Paar verseilt 4 geschirmte Paare

6 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 6 FutureCom F Kategorie 7 + Kabel S-STP 1200/22 Spezifiziert bis 1200 MHz S-STP: Screened Shielded Twisted Pair Paarweise geschirmte Adern im Kabel mit Gesamtschirm (PiMF = Paar in Metallfolie) Komplette Abschirmung aus CU- Drahtgeflecht Geringe Laufzeitunterschiede zwischen den Paaren ( low skew) Halogenfreie Ausführung (LS0H) Flammwidrig nach IEC Nicht korrosiv nach IEC Raucharm nach IEC Schirmgeflecht Mantel halogenfrei, flammwidrig Schirmfolie Foam-skin-PE- Isolierung Kupferleiter AWG 22 2 Adern zum Paar verseilt 4 geschirmte Paare

7 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 7 FutureCom F S1200 Modul und S1200/4, S1200/2 bzw. S1200/1 Stecker Übertrifft die Anforderungen der Kategorie 7 deutlich Vorgeschlagen für HEM Anwendungen Vorschlag für Kategorie 8 (Multimedia) Bereits seit 1999 verfügbar Robust Cablesharing mittels ein- und zweipaariger Stecker möglich

8 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 8 FutureCom F Dosenlösungen für S1200 Module Speziell ausgelegt für die Direktmontage von S1200 Modulen Adapterrahmen für S1200 Module zum universellen Einsatz in allen LANscape Dosenlösungen

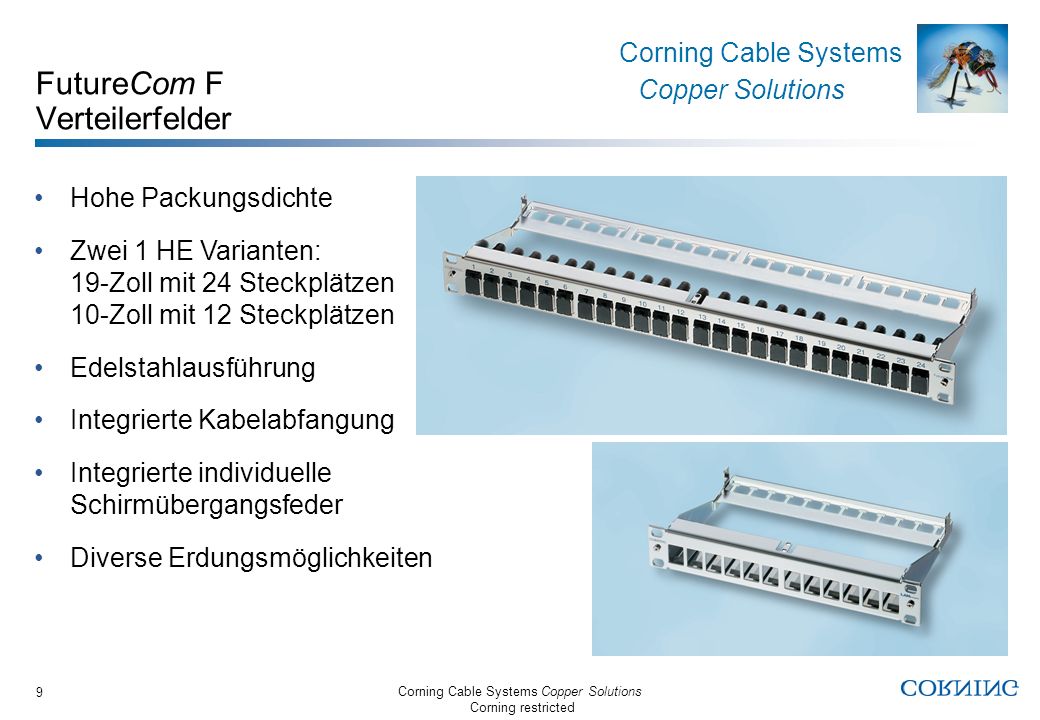

9 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 9 FutureCom F Verteilerfelder Hohe Packungsdichte Zwei 1 HE Varianten: 19-Zoll mit 24 Steckplätzen 10-Zoll mit 12 Steckplätzen Edelstahlausführung Integrierte Kabelabfangung Integrierte individuelle Schirmübergangsfeder Diverse Erdungsmöglichkeiten

10 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 10 FutureCom F Bodentanklösungen für S1200 Module Speziell ausgelegt für die Direktmontage von S1200 Modulen Integrierte Kabelabfangung Stabile Metallkonstruktion Integrierter Erdungsbolzen Kein zusätzlicher Montagebecher notwendig

11 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 11 FutureCom F Anschlussschnüre S1200/4 bzw. S1200/2 Patchschnur, 4-paarig und 2-paarig, S-STP Meterware S1200/4-RJ45 Patchschnur, 4-paarig, S-STP, dienstneutral S1200/4-RJ45 Patchschnur, 4-paarig, S-FTP, dienstneutral S1200/2-RJ45 Patchschnur, 2-paarig, S-FTP, dienstspezifisch (10/100Base-T, TR, ISDN, ATM) S1200/2-RJ45 Patchschnur, 2-paarig, UTP, für ISDN & analog S1200/2-RJ11 Patchschnur, 2-paarig, UTP, für ISDN & analog S1200/1-RJ45 Patchschnur, 1-paarig, UTP S1200/1-RJ11 Patchschnur, 1-paarig, UTP S1200/1 Patchschnur, 1-paarig, UTP

12 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 12 FutureCom F Multimedia mit System und höchsten Packungsdichten Daten, Telefon, TV und Gebäude- management im Cablesharing mit höchsten Packungsdichten möglich Alternativ:

13 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 13 FutureCom F Daten und Multimedia Bis zu 90 m Kabellänge haben sich bei der anwendungsneutralen Datenverkabelung durchgesetzt Bei TV sind diese Längen im Gebäude unüblich aber durch entsprechende Verstärkung und / oder Wahl des Frequenzbereichs machbar TV ist generell dämpfungsbegrenzt und deswegen ist für jede Länge eine Einzelplanung notwendig Die höhere Dämpfung einer twisted pair Verkabelung erlaubt es nicht, ohne weiteres 1:1 Koaxplanungen zu übernehmen

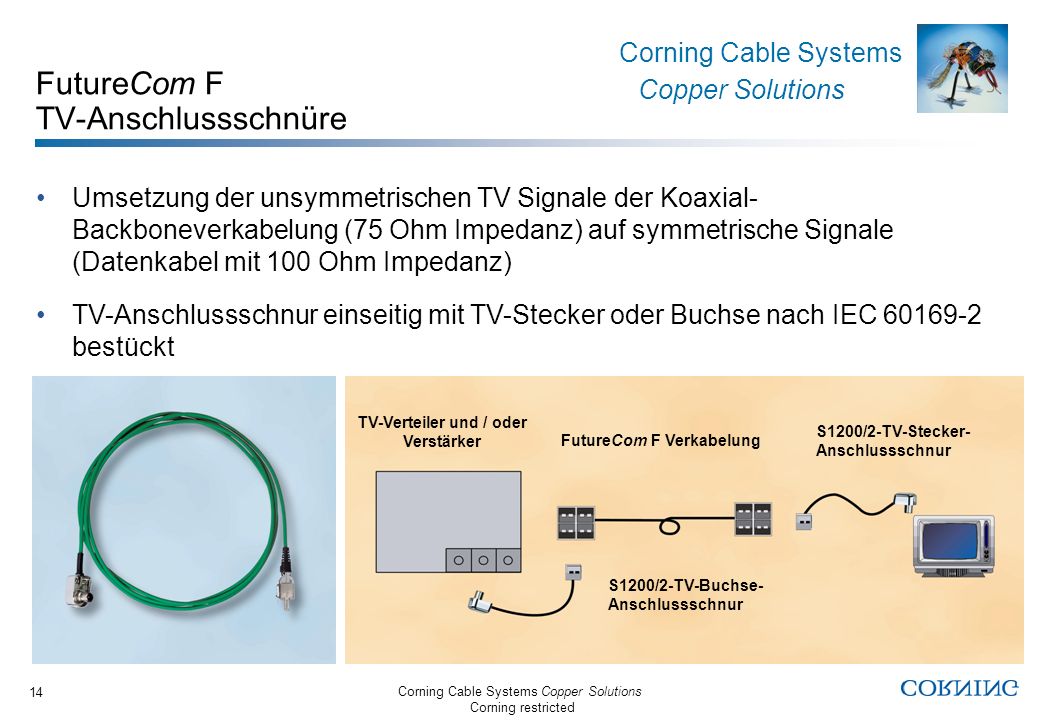

14 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 14 FutureCom F TV-Anschlussschnüre Umsetzung der unsymmetrischen TV Signale der Koaxial- Backboneverkabelung (75 Ohm Impedanz) auf symmetrische Signale (Datenkabel mit 100 Ohm Impedanz) TV-Anschlussschnur einseitig mit TV-Stecker oder Buchse nach IEC bestückt TV-Verteiler und / oder Verstärker S1200/2-TV-Buchse- Anschlussschnur FutureCom F Verkabelung S1200/2-TV-Stecker- Anschlussschnur

15 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 15 FutureCom F Messadapterschnüre Für Abnahmemessungen gemäß Klasse F (2001) sind generell Messadapterschnüre erforderlich Fluke DSP4x00Microtest OMNIScanner/ OMNIScanner2

16 Corning Cable Systems Copper Solutions Corning restricted Corning Cable Systems Copper Solutions 16 FutureCom F Zubehör Montagewerkzeug für S1200 Montage: Absetzen des Kabelmantels Ablängen der Folie (PiMF) Ablängen der Adern Ausformen der Adern
