1 Die Fotolampe

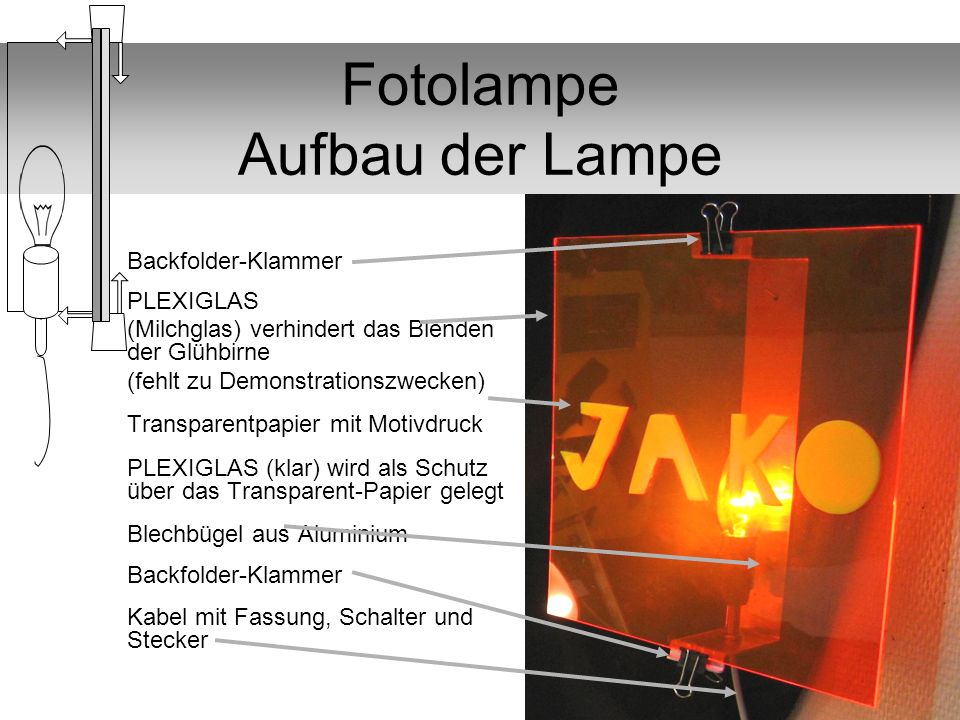

2 Fotolampe Aufbau der Lampe Backfolder-Klammer PLEXIGLAS (Milchglas) verhindert das Blenden der Glühbirne (fehlt zu Demonstrationszwecken) Transparentpapier mit Motivdruck PLEXIGLAS (klar) wird als Schutz über das Transparent-Papier gelegt Blechbügel aus Aluminium Backfolder-Klammer Kabel mit Fassung, Schalter und Stecker

3 Fotolampe Bestandteile der Lampe

4 Fotolampe Material pro Lampe 1 Plexiglas transparent Dicke 2mm 230mm x 230 mm 1 Plexiglas Milchglas Dicke 2mm 230mm x 230 mm 1 Alublechstreifen Dicke 1mm 460mm x 80 mm 1 Kabel Länge 2 m 1 Schalter 1 Stecker 1 Lampenfassung E14 1 Gewinderohr mit Mutter 1 Stromsparlampe 1-3 A4 feste Transparentpapiere für den Drucker

5 Fotolampe Werkzeuglexikon Tafelblechschere Körner Ausreiber Senker (Handentgrater) Plexiglasschneider Automatische Abisolierzange Abisolierzange Biegeschiene Schneidematte Metallbohrer Hammer

6 Fotolampe Auftrag 1 Plan für den Blechbügel Zeichne den Plan 1:1 auf Papier. Lasse ihn kontrollieren. Falte den Papierstreifen in der Form des Blechbügels. 1cm 1cm 8cm 21cm 8 cm 1cm 1cm 2cm Ø Durchmesser 1cm 8cm

7 Fotolampe Auftrag 2 Blechbügel zuschneiden Übertrage die Linien vom Plan auf das Alublech. Schneide das Blech mit der Tafelblechschere zu. Achtung! Den Hebel nicht auf den Kopf schlagen! Hebel nach hinten = Blech darunter schieben Hebel nach vorne = schneiden Der Anstoss hinten garantiert den rechten Winkel Mit der abgebildeten Skala kann millimetergenau zugeschnitten werden. Werfe die Blechresten in den dafür vorgesehenen Metallsammelbehälter. Räume den Platz rund um die Tafelblechschere auf! Tafelblechschere Millimeterskala

8 Fotolampe Auftrag 3 Löcher bohren Bereite die Löcher zum Bohren vor. Mit dem Körner und dem Hammer eine Vertiefung an die Markierung schlagen. Bereite die Bohrmaschine mit dem Metallbohrer Ø 1cm vor. Brille nicht vergessen!!! Die Löcher zuerst mit dem Ausreiber schön runden. Anschliessend mit dem Senker die aufstehenden Gräte entfernen. Körner Ausreiber Senker gekörntes Loch

9 Fotolampe Auftrag 3Blechbügel biegen Biegeschiene in die Bankzange einspannen. Blechstreifen genau bei der Markierungslinie einklemmen und auf die richtige Seite biegen. Von innen nach aussen arbeiten. Das heisst den beiden inneren Linien beginnen und zu den äusseren arbeiten. In einer anderen Reihenfolge funktioniert es nicht! Biegeschiene !!!! ACHTE DARAUF AUF WELCHE SEITE DU DAS BLECH BIEGST !!!!

10 Fotolampe Auftrag 5 Plexiglas zuschneiden Zeichne auf dem klaren Plexiglas und dem Milchglasplexiglas die Quadrate von 23cm x 23 cm ein. Plexiglas mit dem Massstab auf der eingezeichneten Linie 6 – 8mal einritzen. ACHTUNG das Plexiglas drehen und den Anfang auch nochmals gut einritzen. Sonnst bricht das Plexiglas nicht gerade! Plexiglasschneider 8 mal Schneidematte Metallmassstab

11 Fotolampe Auftrag 6 Plexiglas brechen Plexiglas an die Tischkante legen, Massstab auf der Linie und den Rest abbrechen. ODER Im Bank einspannen und brechen. Wenn es nicht auf Anhieb bricht, nochmals einritzen. Mit einer Schere die untere Folie teilen. Aufgepasst, die Folie darf sich nicht vom Plexiglas lösen. Plexiglasresten versorgen. einspannen und brechen

12 Fotolampe Auftrag 7 Plexiglas schleifen / polieren Mit Schleifpapier die Kanten schleifen. Aber aufpassen, dass sich der Plastik nicht von den Flächen löst. 180er, 220er, 320er, 400er 600er, 800er und Poliertuch Mit der Poliermaschine polieren

13 Fotolampe Auftrag 8 Material Stromkabel Du benötigst: 2 m Kabel eine Fassung (bitte nicht zudrehen, lässt sich nicht mehr öffnen!) einen Kippschalter Gewinderohr mit Mutter Stecker Blechbügel Kleine Kreuz- und Schlitzschraubenzieher Abisolierzange BEISPIEL KABEL Abisolierzangen

14 Fotolampe Auftrag 8 Stecker, Schalter, Fassung Bevor du die Abdeckungen schliesst wird alles von der Lehrperson geprüft! ES WIRD KEIN KABEL AN DEN STROM GEHÄNGT, BEVOR ES NICHT VON DER LEHRPERSON ÜBERPRÜFT WORDEN IST!. L N Schaue auf das Beispielkabel und setze dein Kabel so zusammen.

15 Fotolampe Auftrag 9 Bildgestaltung Entwerfe/sammle in deinem Arbeitsheft Designs, Themen, Collagen für die Fotolampe. Die Bilder werden später auf dem Computer hergestellt und auf festes Transparentpapier mit Laserdrucker ausgedruckt. Bildgrösse: max. 20cm x 29 cm Befestige das Bild mit den Backfolder-Klammern zwischen den beiden Plexigläsern am Blechbügel.

16 Fotolampe Werkzeugliste Tafelblechschere Bohrmaschine Bohrer Durchmesser 10mm Körner Hammer Ausreiber Senker (Handentgrater) Folienschreiber Winkel und Massstab Schneideunterlage Metallmassstab Plexiglasschneider Schere Schraubenzieher 0/1 Schlitz und Kreuz Automatische Abisolierzange Biegeschiene

17 Fotolampe Wissenswertes für die Lehrperson Die Fotolampe ist in 12 – 15 Lektionen fertig zu stellen. Ein besonderes Augenmerk gilt dem Kabel bezüglich Strom! Das Schöne an der Fotolampe ist die individuelle Gestaltung mittels Fotos, die bei Bedarf jederzeit ausgewechselt werden können und somit immer aktuell sind. Die Schüler/innen können an verschiedenen Punkten starten, so dass kein Stau an der Tafelblechschere entsteht. Start 1: Ab Auftrag 1, Blechbügel und Start 2: Ab Auftrag 5, Plexiglas. Bei grossen Klassen kann zusätzlich bei Auftrag 8, Kabel, begonnen werden. Es lohnt sich, 3 kurze Kabel mit offenem Schalter zur Veranschaulichung herzustellen. Achtung: Die Lampenfassung lässt sich nur mit einem Trick wieder öffnen, wenn sie einmal ganz zugedreht ist (von oben den Messingkontakt in die Mitte drücken). Es empfiehlt sich, das festere Transparentpapier zu verwenden. Achtung, bitte nur einzeln in den Laserdrucker legen. Ein Laserdrucker ergibt die schöneren/farbechteren Drucke. Variante: Je nach Sujet kann auch farbiges Plexiglas verwendet werden. Ist jedoch bei der Bildwahl eingeschränkter. (Nur S/W Bereich) Viel Spass! Trotz genauer Anleitung sollte die Lehrperson vorgängig ein Exemplar für sich herstellen. Sicher ist sicher!
