1 27.11.20001 Darstellung, Visualisierung und Analyse des Geländes TINS und andere Repräsentationsmodelle

2 27.11.20002 Repräsentationsmodelle für das Gelände Punktraster und Farbskala zur Darstellung der Höhe Sammlung einzelner Objekte in Vektorform (Punkte, Linien, Objekte) Dreiecksvermaschungen (TINS)

3 27.11.20003 Andere Geländedarstellungen Mathematische Funktion Höhenraster oder Höhenlinien Schattierung der Oberfläche Flächen mit unterschiedlicher Höhe

4 27.11.20004 Das Höhenpunktraster => Oberflächenraster mit Punkthöhen (für kleine Maßstäbe) z.B aus Luftbildern + einfach aufgebaut + kompakt zu speichern - entspricht nicht der Veränderlichkeit des Geländes (Schlucht oder Gipfel) - Originaldaten gehen beim Interpolieren des Rasters verloren => Höhere Genauigkeit erfordert dichteres Raster 1232221 2223222 2222322 3322322 3332232 4433223

5 27.11.20005 Die Höhenlinien => Linien gleicher Höhe (für jeden Maßstab) z.B aus Höhenpunktraster + sehr anschaulich für die Auswertung - Die Menge aller Punkte einer Isolinie zu speichern ist keine gute Datenrepräsentation => Höhere Genauigkeit erfordert dichteres Raster 1232221 2223222 2222322 3322322 3332232 4433223

6 27.11.20006 Die Dreiecksvermaschung (TIN) => TIN/Dreiecksvermaschung (mit Punkten, Linien und Aussparungsflächen) + Delaunay Triangulation + Die Punktdichte ist dem Gelände angepasst + Originaldaten gehen nicht verloren + viele Punkte sind dort, wo sich das Gelände abrupt ändert - Benötigt meist die Beschaffung von Datenpunkten vor Ort

7 27.11.20007 Die Dreiecksvermaschung (TIN) Eingabedaten: Punkte, Linien und Polygonflächen Ausgabe in Konturkarten: - Oberflächenraster - Höhenlinien - Dreieckvermaschung Bruchkanten harte/weiche Punkte (x,y,z) Geländepunkte Flächen gleicher Höhe

8 27.11.20008 TIN (Triangulated Irregular Network) - Jedes Dreieck bildet eine Oberfläche mit gleichem Gefälle im 3D - Sehr Effizient, da 3 Punkte eine Ebene genau bestimmen Z face edge node X Y

9 27.11.20009 Darstellung von Oberflächen mittels einer Dreiecksvermaschung Entsteht, wenn man ein TIN auf eine ebene Karte projeziert mit farbiger Repräsentation für Höhe, Neigung und anderen Aspekten

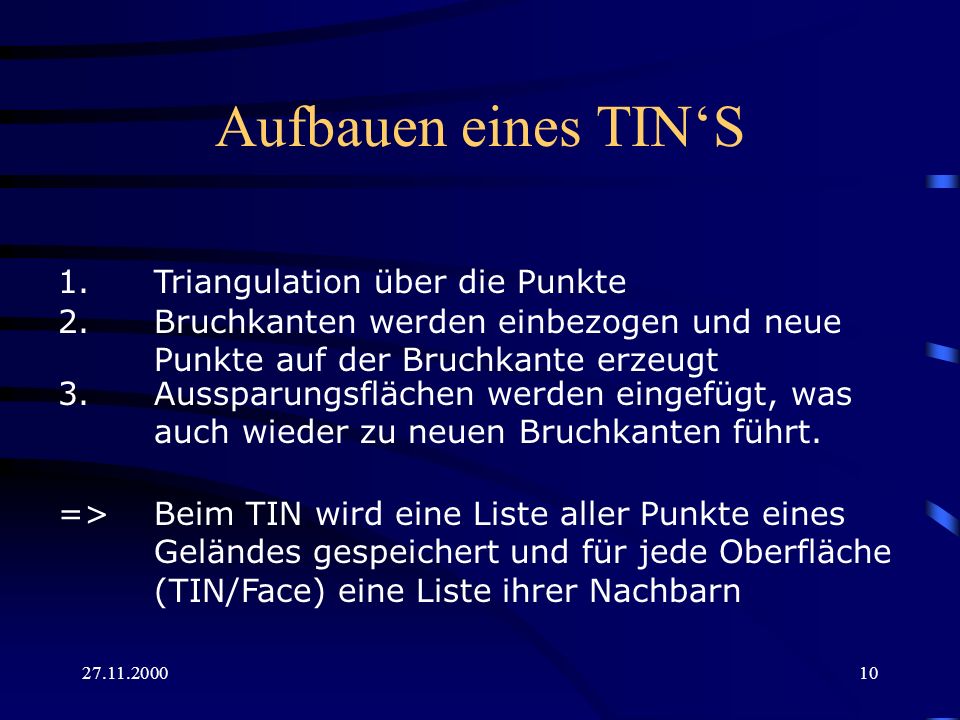

10 27.11.200010 Aufbauen eines TINS 1. Triangulation über die Punkte 2. Bruchkanten werden einbezogen und neue Punkte auf der Bruchkante erzeugt 3. Aussparungsflächen werden eingefügt, was auch wieder zu neuen Bruchkanten führt. =>Beim TIN wird eine Liste aller Punkte eines Geländes gespeichert und für jede Oberfläche (TIN/Face) eine Liste ihrer Nachbarn

11 27.11.200011 Aufbauen eines TINS (Skizze) 1 3 2

12 27.11.200012 Effizientere Speicherung Es werden nur die unbedingt notwendigen Punkte gespeichert, die man benötigt, um das Gelände exakt darzustellen => Speicherung der Maxima (Gipfel), Minima (Gruben/Täler) und Neigungswechsel bzw. Sattelpunkte

13 27.11.200013 Delaunay Triangulation Beim verwendeten Verfahren zum Erstellen des TINs (Delaunay Triangulation) werden möglichst gleichseitige Dreiecke angestrebt. Dieser Algorithmus führt zu einer immer gleichen Vermaschung unabhängig vom Startpunkt.

14 27.11.200014 Analysen mit einem TIN Berechnung von Höhe, Neigung und magnetischen Richtungswinkel der Neigung jedes Punktes einer TINoberfläche/face. Erzeugung von Konturen durch linearer oder weicher Interpolation über die Dreiecksvermaschung Automatische Bestimmung einer Höhenskala für ein Gelände Stellt Statistiken zusammen für ein Gelände so wie Volumen gegenüber einer Referenzebene, Durchschnittsneigung, Flächeninhalt und Umgrenzungslinien Erstellen von Höhenprofilen entlang einer vorgegebenen Strecke im Gelände Analyse, welches Gebiet von einem Punkt auf der Oberfläche zu sehen ist

15 27.11.200015 Analyse, welches Gelände sichtbar ist sichtbar

16 27.11.200016 Grenzen der Höhendarstellung - Überhänge und Höhlen Aus TINs können wieder Höhenlinien interpoliert werden !

17 27.11.200017 Isolinien Äquidistanz kann nachträglich geändert werden Zahlen werden auf der Isolinie eingefügt Zähllinien können hervorgehoben werden Zwischenräume können zwischen den Isolinien eingefärbt werden

18 27.11.200018 Geländedarstellungen unter ArcInfo 8.0 Edges with the same symbol => Kantendarstellung Face aspect [...] => Richtung des Gefälles [farbig] Face elevation [...] => Oberflächenanstieg [farbig] Face slope [...] => Oberflächenneigung [farbig] Faces with the same symbol => Oberfläche einfarbig Node elevation [...] => NN-Höhe der nodes [farbig] Nodes with the same symbol =>Nodes einfarbig

19 27.11.200019 Kantendarstellung und einfarbige Oberflächendarstellung 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Edges with the same color Faces with the same symbol

20 27.11.200020 Richtung des Gefälles und einfarbige Nodes 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Face aspects with graduated color ramp Nodes with the same symbol Richtung des Gefälles

21 27.11.200021 Farbige Darstellung des Oberflächenanstieg 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Face elevation with graduated color ramp

22 27.11.200022 Farbige Darstellung der Geländeneigung und Höhe der Nodes 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Node elevation with graduated color ramp Face slope with graduated color ramp Änderung der Farbe für die Soll-Neigung Autobahnplanung Rote und orange Neigung sind OK

23 27.11.200023 Volumenberechnung über ein TIN 1. In der Arc Toolbox unter Analysis Tools und Surface, dann Volume wählen 2. Bei Input den TIN-Ordner angeben und unter Output dann eine beliebige mxd Datei 3. Nachdem man dann die Bezugsebene angegeben hat über die das Volumen berechnet wird, bekommt man Fläche und Volumen- inhalt in einer Datei ausgegeben.

24 27.11.200024 Herstellung von Höhenlinien 1. Unter Arc Toolbox und Surface, den Contour Wizard öffnen 2. Input Surface: Tin_surface als Ordner eingeben 3.Intervall der Höhenlinien 100 Meter 4.Base contour auf 0 Meter einstellen 5.Bei Output Item wählt man einen Namen wie z.B. Contour 6.Weichdarstellung des Geländes, je höher der Wert, desto runder sind die Höhenlinien, aber desto länger dauert es auch (auf 10 stellen) 7. Weed Tolerance (Unkrauttoleranz) auf 0 Meter 8. Output z-units [in Meter] 9. Output coverage z.B. Test.mxd

25 27.11.200025 Herstellung von Höhenlinien 10. Über Arc Catalog in ArcInfo einbringen 11. Farbskala für die Höhenlinien unter Properties, Symbology und Quantities, Graduated colors wählen und unter Value Dateiname-ID wählen, dann noch Defined Intervall anwählen. Wichtig ! Regelmäßiges Raster 12. Beschriftung der Höhenlinien unter Properties und Labels, einen Haken bei Label Features machen und im Labelfield Dateiname-id wählen 13. Freistellen von Höhenlinen unter Properties, Label und Placement options, On top of line wählen und unter Properties, Labels, Symbol, Properties und Mask, dort dann Halo wählen

26 27.11.200026 Übungen Übung 1 Stelle aus Tin_study unter V:\Dietmar eine der dargestellten Karten her ! Übung 2 Berechnen Sie aus dem Tin_study Ordner unter V:\Dietmar das Volumen der Bergspitzen über 3.000 Meter! Übung 3 Stellen Sie anhand dem Tin_study Ordner unter V:\Dietmar eine Höhenlinienkarte mit einer definierten Teilung von 150 Meter her und freigestellten Höhenlinienzahlen !

27 27.11.200027 Kantendarstellung und einfarbige Oberflächendarstellung 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Edges with the same color Faces with the same symbol Richtung des Gefälles und einfarbige Nodes 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Face aspects with graduated color ramp Nodes with the same symbol Farbige Darstellung der Geländeneigung und Höhe der Nodes 1. Unter V:\Dietmar tin_study öffnen 2. Properties von tin_study Dismiss die Voreinstellung 3. Add Node elevation with graduated color ramp Face slope with graduated color ramp Änderung der Farbe für die Soll-Neigung

28 27.11.200028 Vielen Dank für eure Aufmerksamkeit
