1 1 Fertigungsverfahren Bohren Hauptschnittbewegung: rotatorisch Vorschubbewegung: translatorisch in Richtung der Rotationsachse

2 2 Profilbohrer: für die Massenfertigung, Profil in einem Arbeitsschritt erzeugt Vieleckbohrer: erzeugen Löcher mit dem gewünschten gleichmäßigen Vieleck, entstehende Ecken sind gerundet, Teilflächen sind leicht hohl

3 3 Spiralbohrer:

4 4 Freiwinkel: entsteht durch hinterschleifen der Hauptfreifläche muss groß genug sein, damit der Bohrer bei großen Vorschüben frei schneidet wenn der Freiwinkel zu groß ist neigt der Spiralbohrer zum Rattern

5 5 Spiralbohrertypen: je nach Seitenspanwinkel

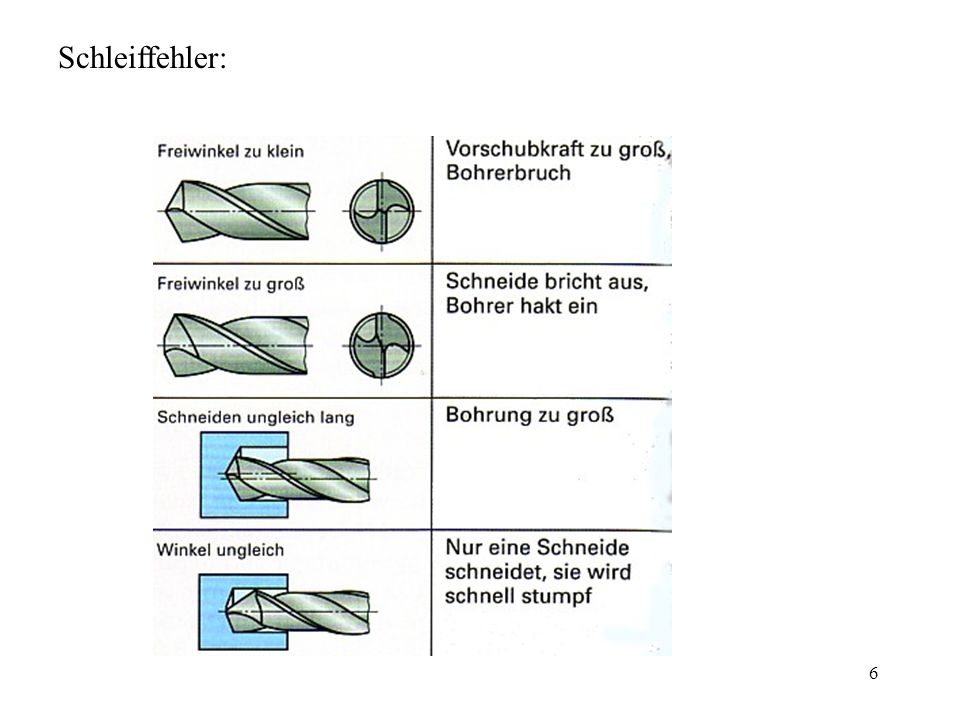

6 6 Schleiffehler:

7 7 Tiefbohrer: Bei Bohrungen von L/D>3 bis L/D=200 Einlippentiefbohrer: Kühlschmierstoff durch Kanal zugeführt und außen abgeführt, eine Schneide aus Hartmetall, Zentrierung über zwei Führungsleisten, schlechte Oberflächenqualität des Werkstückes

8 8 BTA Bohrer (Boring and Trepaning Assosiaten):

9 9 Kronenbohrer (Hohlbohrer): Bei großen D Hohlbohrer- Abstechbohrer:

10 10 Senker: Herstellung von zylindrischen, kegeligen und profilierten Teilflächen mit der Stirnseite eines Werkzeuges

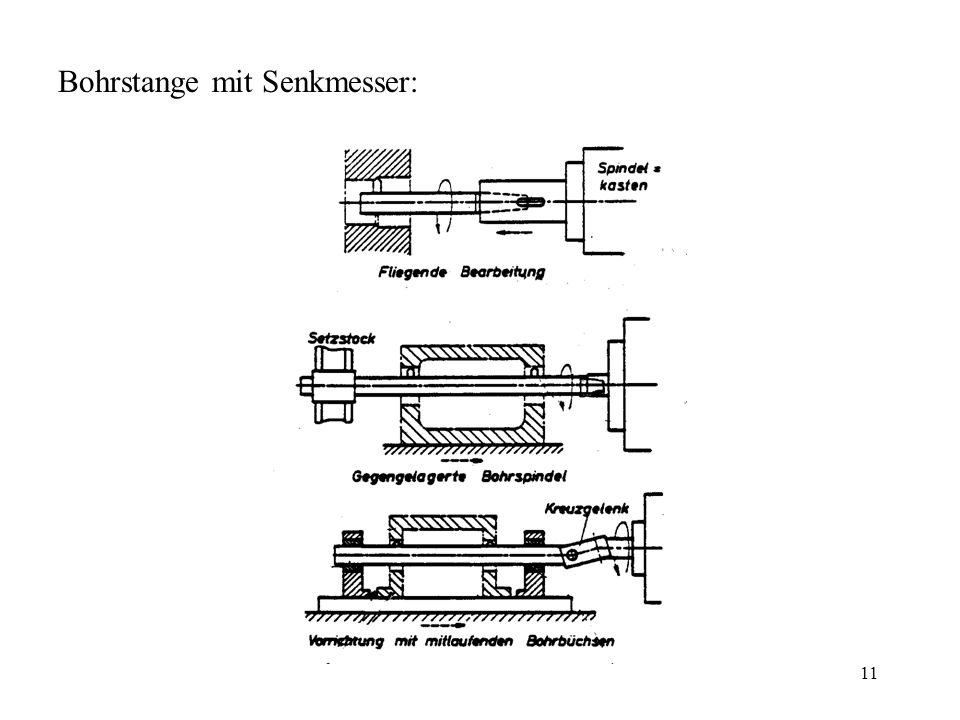

11 11 Bohrstange mit Senkmesser:

12 12 Reiben: ungehärtete Bohrungen werden zur Erhöhung der Oberflächen- qualität, der Maß- und Formhaltigkeit gerieben, Schneidarbeit leistet der Anschnitt, Schneiden am Umfang sorgen für Maß- und Formhaltigkeit sowie für Glätte, Reibahle besitzen gerade Zähnezahl, Reibahle besitzen Unterschiede in der Zahnteilung

13 13 Handreibahle: haben lange Schneidkanten und schlanken Anschnitt zur besseren Führung mehrschneidige, nichteinstellbare Reibahlen

14 14 Maschinenreibahle: haben kürzeren Anschnitt und Führungsteil, Führung erfolgt durch die Maschinenspindel; für größere Bohrungen werden Maschinenreibahlen als Aufsteckreibahle ausgeführt
