1 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 1 NC-Programmierung Fach: Fertigungsverfahren Autor: Behmer / Kaiser

2 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 2 Aufgaben bei der NC-Programmierung 1) Auswahl der Werkzeuge zum Fräsen 2) Ermittlung der Technologiedaten zum Fräsen 3) Schreiben des NC-Programms 4) Test des NC-Programms

3 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 3 1) Auswahl der Werkzeuge zum Fräsen Vom Material des Werkstücks Abhängig davon ob es sich um Eisen, Nichteisen oder Nichtmetall handelt Abhängig davon ob es ein kurz- oder langspaniger Werkstoff ist Von der Geometrie der Kontur Von der gewünschten Vorschubgeschwindigkeit Mit einem Schruppfräser sind höhere Bearbeitungsgeschwindigkeiten möglich Von der gewünschten Oberflächengüte bei Schruppwerkzeugen erhält man gegenüber Schlichtwerkzeugen eine schlechtere Oberfläche

4 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 4 1) Auswahl der Werkzeuge zum Fräsen Hinweise zur Verzahnung eines Fräsers Schruppverzahnung Schnelle Bearbeitung; schlechtere Oberflächengüte Schlichtverzahnung Langsamere Bearbeitung; bessere Oberflächengüte Einschneider : Werkzeuge mit einer Schneide Geringere Verstopfungsgefahr Einsatzgebiet bevorzugt bei Kunststoffen und weichen NE-Metallen

5 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 5 1) Auswahl der Werkzeuge zum Fräsen Hinweise zur Verzahnung eines Fräsers Zweischneider / Mehrschneider Geringerer Verschleiß Bessere Oberflächengüte Einsatzgebiet bei Aluminiumsorten, harten NE-Metallen und Eisenwerkstoffen Stirnschneiden Es kann nur mit Fräsern gebohrt werden dessen Stirnschneiden bis zur Mitte der Stirnfläche des Fräsers reichen.

6 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 6 1) Auswahl der Werkzeuge zum Fräsen Verschiedene Fräserausführungen (S. 7) Fräser mit Wendeschneidplatten Fräser aus Vollhartmetall

7 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 7 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Vorgabe: Material des Werkstücks: Aluminium Werkzeug:Schlichtfräser aus Schnellarbeitsstahl Durchmesser d = 10mm; Zähnezahl z = 4 Gesucht: Technologiedaten:Drehzahl n, Schnittgeschwindigkeit v c Vorschubgeschwindigkeit V: Lösung: Aus der Tabelle (S.15): v c = Aus der Tabelle (S.15): fz =

8 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 8 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Vorgabe: Material des Werkstücks: Aluminium Werkzeug:Schlichtfräser aus Schnellarbeitsstahl Durchmesser d = 10mm; Zähnezahl z = 4 Gesucht: Technologiedaten:Drehzahl n, Schnittgeschwindigkeit v c Vorschubgeschwindigkeit V: Lösung: Aus der Tabelle (S.15): v c = 150 – 250m/min;gewählt: v c = 200 m/min Aus der Tabelle (S.15): fz =

9 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 9 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Vorgabe: Material des Werkstücks: Aluminium Werkzeug:Schlichtfräser aus Schnellarbeitsstahl Durchmesser d = 10mm; Zähnezahl z = 4 Gesucht: Technologiedaten:Drehzahl n, Schnittgeschwindigkeit v c Vorschubgeschwindigkeit V: Lösung: Aus der Tabelle (S.15): v c = 150 – 250m/min;gewählt: v c = 200 m/min Aus der Tabelle (S.15): fz = 0,04 – 0,2 mm/U;gewählt: fz = 0,1 mm/U

10 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 10 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Die Drehzahl n berechnet sich wie folgt: Der Vorschub v berechnet sich wie folgt: Zustellung ins Material für Fräser mit Schlichtverzahnung: max. seitliche Zustellung = 0,5 x d = max. Zustelltiefe = 0,5 x d =

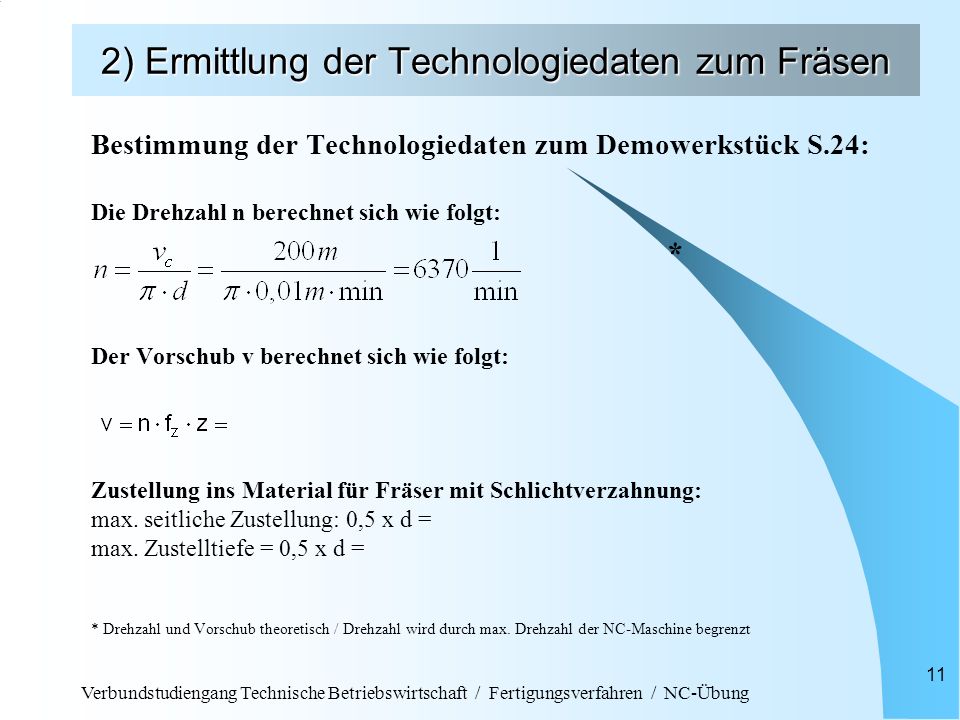

11 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 11 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Die Drehzahl n berechnet sich wie folgt: * Der Vorschub v berechnet sich wie folgt: Zustellung ins Material für Fräser mit Schlichtverzahnung: max. seitliche Zustellung: 0,5 x d = max. Zustelltiefe = 0,5 x d = * Drehzahl und Vorschub theoretisch / Drehzahl wird durch max. Drehzahl der NC-Maschine begrenzt

12 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 12 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Die Drehzahl n berechnet sich wie folgt: * Der Vorschub v berechnet sich wie folgt: * Zustellung ins Material für Fräser mit Schlichtverzahnung: max. seitliche Zustellung: 0,5 x d = max. Zustelltiefe = 0,5 x d = * Drehzahl und Vorschub theoretisch / Drehzahl wird durch max. Drehzahl der NC-Maschine begrenzt

13 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 13 2) Ermittlung der Technologiedaten zum Fräsen Bestimmung der Technologiedaten zum Demowerkstück S.24: Die Drehzahl n berechnet sich wie folgt: * Der Vorschub v berechnet sich wie folgt: * Zustellung ins Material für Fräser mit Schlichtverzahnung: max. seitliche Zustellung: 0,5 x d = 0,5 x 10mm = 5mm max. Zustelltiefe = 0,5 x d = 0,5 x 10mm = 5mm * Drehzahl und Vorschub theoretisch / Drehzahl wird durch max. Drehzahl der NC-Maschine begrenzt

14 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 14 3) Schreiben des NC-Programms Ausgesuchte Maschinenbefehle: T 1Beispiel für Werkzeugwahl S 3000 Beispiel für Drehzahl F 1200 Beispiel für Vorschubgeschwindigkeit in mm/min M03 bzw. M04Drehrichtung der Spindel rechts bzw. links G54; G55 Beispiele für Nullpunktverschiebungen

15 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 15 3) Schreiben des NC-Programms Ausgesuchte Verfahrbefehle: G00 X5 Y2 Z3Bsp. für geradlinigen Verfahrbefehl im Eilgang G01 X5 Y2 Z3 Bsp. für geradlinigen Verfahrbefehl mit Vorschubgeschwindigkeit G02 X5 Y2 Z-3 I5 J0Beispiel für kreisförmigen Verfahrbefehl im Uhrzeigersinn mit Vorschubgeschwindigkeit G03 X5 Y2 Z-3 I5 J0Beispiel für kreisförmigen Verfahrbefehl gegen den Uhrzeigersinn mit Vorschubgeschwindigkeit

16 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 16 3) Schreiben des NC-Programms Beispiel für einen Arbeitsplan: ArbeitsgangWerkzeug- Nr Werkzeug- bezeichnung Vorschub [mm/min] Schnitt- geschw. [m/min] Drehzahl [U/min] Außenkontur fräsen 1Schlicht- fräser z = 4 D = 10mm 1200 (Vorschubge- schwindigkeit bei max. Drehzahl der Fräsmaschine) ( theoretisch) 3000 (Angenommene max. Drehzahl der Fräsmaschine) Kreistasche fräsen 2.. 3

17 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 17 3) Schreiben des NC-Programms CNC-Programm zum Demo-Werkstück N001 G54(Nullpunktverschiebung) N002 T1 S3000 F1200 M03 (Werkzeugwahl/ Technologiedaten) N003 G00 X-3 Y-8 Z2(Verfahrbefehl im Eilgang) N005 G01 Z-5(Verfahrbefehl mit Vorschubgeschw.) N006 G01 Y25 N007 G02 X5 Y31 I8 J0(Verfahrbefehl kreisförmig) N018 M30(Programmende)

18 Verbundstudiengang Technische Betriebswirtschaft / Fertigungsverfahren / NC-Übung 18 4) Test des NC-Programms Test des NC-Programms im Simulationsprogramms SL Aufruf des Programms: Start/SL-Automatisierungstechnik/EXSL-WIN Festlegung der Werkstückgröße: Die Rohteilmaße im Simulationsprogramm müssen dem Werkstück in der Zeichnung entsprechen. Einstellung in SL: In der Menüleiste oben/Wechseln zu/ Rohteil Definition der Werkzeuge : Entscheidend für die Simulation ist nur die Platznummer und der Durchmesser Einstellung in SL: In der Menüleiste obenWechseln zu/WZ_Speicher Bestimmung des Werkstücknullpunktes: Nullpunkt soll in der Übung vorne links oben am Werkstück liegen Einstellung in SL: Symbol mit der linken Maustaste anklicken und verschieben Schreiben des Programms Am unteren Bildschirmrand befindet sich das Editierfenster zum Schreiben des NC-Programms Simulieren des Programms Durch den Mausklick auf das Icon Einzelsatz oder Satzfolge
