1 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Variationskoeffizient Varianz und Streuung sind von der Skala abhängig, auf der gemessen wird Beispiele: Temperatur in °Celsius oder Fahrenheit Gewicht in mg oder µg Daher bezieht man die Streuung oftmals auf deren Lage und berechnet den Variationskoeffizienten als Standardabweichung / Mittelwert VK ist ein dimensionsloses Maß „Standardabweichung in Mittelwertseinheiten“ Nur sinnvoll für positive Vorlesung: Biometrie für Studierende der Veterinärmedizin

2 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Lage und Streuung: Zusammenfassung Lage und Streuung sind die wichtigsten Parameter einer Häufigkeits- verteilung von Daten Sie sind Bestandteil JEDER BIOMETRISCHEN AUSWERTUNG Ein wichtiges Instrument der Datenbeschreibung ist aber auch die graphische Darstellung Vorlesung: Biometrie für Studierende der Veterinärmedizin

3 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Datendarstellung „Ein Bild sagt mehr als Tausend Worte“ Allgemeine Kriterien: Wahl der Skala incl. Bereich Wahl des Prinzips (Längentreue, Flächentreue) Einbringen von anderen Visualisierungen (Piktogramme etc.) Angemessene Wahl der Variablen Wichtige Typen: Stab-, Balken- und Säulendiagramm Kreis (Torten)-Diagramm Histogramm Vorlesung: Biometrie für Studierende der Veterinärmedizin

4 Kreisdiagramm, Tortendiagramm
Darstellung der relativen (absoluten) Häufigkeiten als Fläche eines Kreises Anwendung: Nominale Merkmale Ordinale Merkmale (Problem: Ordnung nicht korrekt wiedergegeben) Gruppierte Daten Vorlesung: Biometrie für Studierende der Veterinärmedizin

5 Beispiele: Körpertemperaturveränderung bei Ferkeln
8 h nach Erstimpfung 8 h nach Zweitimpfung Vorlesung: Biometrie für Studierende der Veterinärmedizin

6 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Varianten in SPSS Beispiel: Körpertemperaturveränderung bei Ferkeln 8 h nach Zweitimpfung Vorlesung: Biometrie für Studierende der Veterinärmedizin

7 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Säulendiagramm Darstellung der absoluten oder relativen Häufigkeiten als Höhen (Längen) x-Achse: Ausprägungen des Merkmals y-Achse: Absolute / Relative Häufigkeiten Anwendungen: Ordinale Merkmale Metrische Merkmale mit wenigen Ausprägungen Nominale Merkmale (Problem: Ordnung nicht vorhanden) Vorlesung: Biometrie für Studierende der Veterinärmedizin

8 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005

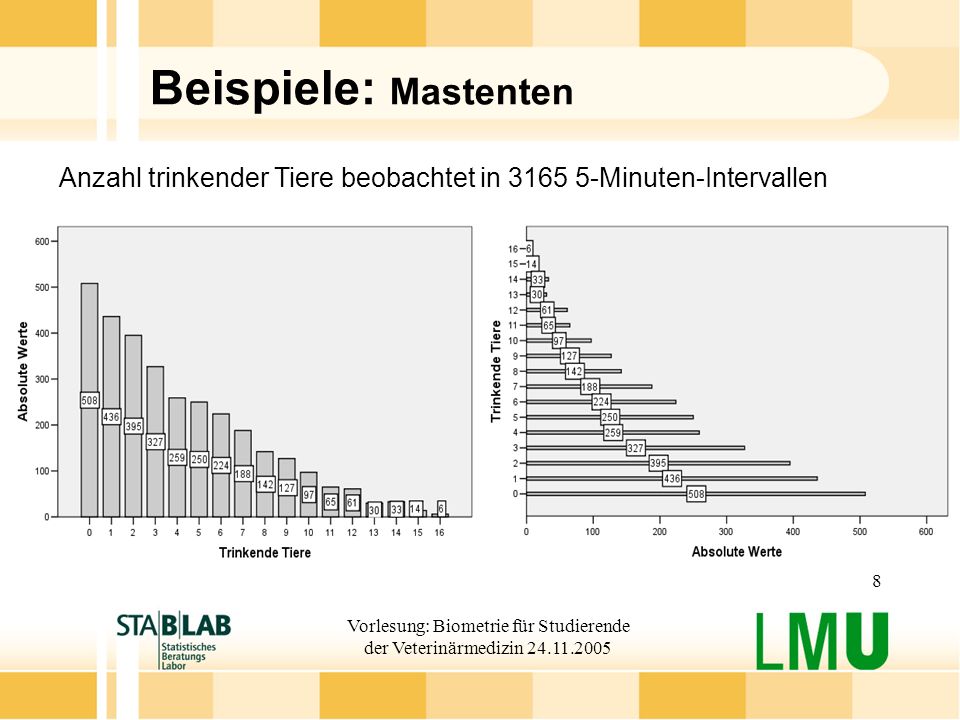

Beispiele: Mastenten Anzahl trinkender Tiere beobachtet in Minuten-Intervallen Vorlesung: Biometrie für Studierende der Veterinärmedizin

9 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Stapeldiagramm Darstellen der absoluten oder relativen Häufigkeiten als Länge. Die Abschnitte werden übereinander in verschiedenen Farben gestapelt. Eindimensionale Darstellung Anwendungen: Ordinale Daten Gruppierte Daten Metrische Daten mit wenigen Ausprägungen Besonders geeignet für den Vergleich verschiedener Gruppen durch Nebeneinander liegende Stapel. Zu beachten ist dann die Unterscheidung relative Häufigkeit absolute Häufigkeit Vorlesung: Biometrie für Studierende der Veterinärmedizin

10 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Beispiele: Körpertemperaturveränderung bei Ferkeln 8 h nach Zweitimpfung Vorlesung: Biometrie für Studierende der Veterinärmedizin

11 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Beispiele: Körpertemperaturveränderung bei Ferkeln 8 h nach Zweitimpfung Vorlesung: Biometrie für Studierende der Veterinärmedizin

12 Vergleich mit Kreisdiagramm:
Körpertemperaturveränderung bei Ferkeln 8 h nach Zweitimpfung Vorlesung: Biometrie für Studierende der Veterinärmedizin

13 Vergleich mit Kreisdiagramm:
Vorlesung: Biometrie für Studierende der Veterinärmedizin

14 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Das Histogramm Darstellung der relativen Häufigkeiten durch Flächen (Prinzip der Flächentreue) Vorgehen: Aufteilung in Klassen (falls die Daten noch nicht gruppiert sind) Bestimmung der relative Häufigkeiten Bestimmung der Höhen hi , so dass gilt: wobei bi: Breite der Klasse i. Vorlesung: Biometrie für Studierende der Veterinärmedizin

15 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Beispiel: Gewicht von Ferkeln am 1. Lebenstag Gewicht gruppiert in Abständen von 0,5 kg Tabelle: Häufigkeit fi bi hi [0,5 – 1,0] 6 9,7% 10 0,0097 (1,0 – 1,5] 32 51,6% 0,0516 (1,5 – 2,0] 18 29,0% 0,0290 (2,0 – 2,5] Vorlesung: Biometrie für Studierende der Veterinärmedizin

16 Gewicht in Abständen von 0,5 kg
Vorlesung: Biometrie für Studierende der Veterinärmedizin

17 Gewicht in Abständen von 0,250 kg
Vorlesung: Biometrie für Studierende der Veterinärmedizin

18 Histogramm mit Standardeinstellung aus SPSS
Vorlesung: Biometrie für Studierende der Veterinärmedizin

19 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Histogramm Anwendung bei metrischen Daten Beachte: Abhängigkeit von der Breite Klasse inhaltlich vorgeben verschiedene Varianten ansehen Vorsicht bei Rändern Vorlesung: Biometrie für Studierende der Veterinärmedizin

20 Stamm-Blatt-Diagramm
(English: stem and leaf plot) Spezielles Histogramm mit: Klassen nach Dezimalsystem Einzeldaten reproduzierbar Vorlesung: Biometrie für Studierende der Veterinärmedizin

21 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Beispiel: Temperatur von Ferkeln am 11. Lebenstag Stem-and-Leaf Plot Frequency Stem & Leaf 2, 6, 3, 1, Stem width: ,0 Each leaf: case(s) Vorlesung: Biometrie für Studierende der Veterinärmedizin

22 Empirische Verteilungsfunktion
Beispiel: Gewicht von Ferkeln am 70. Lebenstag Vorlesung: Biometrie für Studierende der Veterinärmedizin

23 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Boxplot Beispiel: Hämatokrit bei Mastenten Maximum 75%-Quantil Median 25%-Quantil Ausreißer Extremwerte Minimum Vorlesung: Biometrie für Studierende der Veterinärmedizin

24 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Boxplot x0.25 = Anfang der Schachtel (Box) x0.75 = Ende der Schachtel d = Länge der Schachtel Der Median wird durch den Strich in der Box markiert Zwei Linien („whiskers“) außerhalb der Box gehen bis zu xmin und xmax. Modifizierter Boxplot Die Linien außerhalb der Schachtel werden nur bis zu xmin bzw. xmax gezogen, falls xmin und xmax innerhalb des Bereichs [zu,zo] der Zäune liegen. zu = x d ,zo x= x d Ansonsten gehen die Linien nur bis zum kleinsten bzw. größten Wert innerhalb der Zäune, die außerhalb liegenden Werte werden individuell eingezeichnet. Vorlesung: Biometrie für Studierende der Veterinärmedizin

25 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Beispiele: Gewicht von Ferkeln am 70. Tag Vorlesung: Biometrie für Studierende der Veterinärmedizin

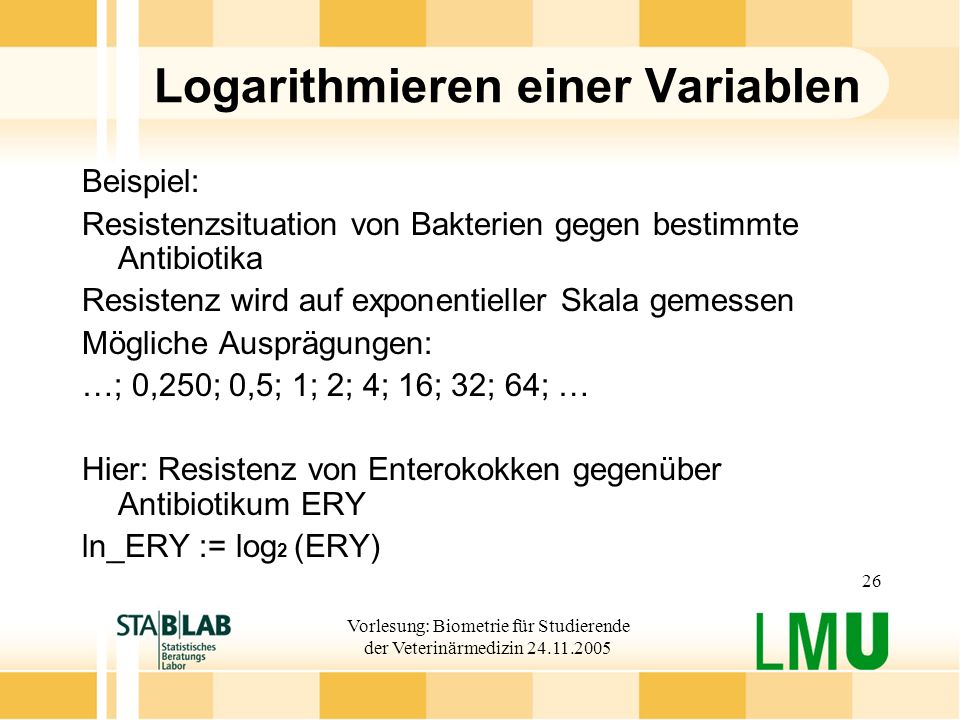

26 Logarithmieren einer Variablen
Beispiel: Resistenzsituation von Bakterien gegen bestimmte Antibiotika Resistenz wird auf exponentieller Skala gemessen Mögliche Ausprägungen: …; 0,250; 0,5; 1; 2; 4; 16; 32; 64; … Hier: Resistenz von Enterokokken gegenüber Antibiotikum ERY ln_ERY := log2 (ERY) Vorlesung: Biometrie für Studierende der Veterinärmedizin

27 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Histogramm Mittelwert = 4, Mittelwert = 0,931 Median = 4 = Median = 2 Minimum = 0,063 = Minimum = -4 Maximum = 16 = Maximum = 4 Vorlesung: Biometrie für Studierende der Veterinärmedizin

28 Vorlesung: Biometrie für Studierende der Veterinärmedizin 24.11.2005
Boxplot Vorlesung: Biometrie für Studierende der Veterinärmedizin
