1 Vorlesung Gestaltung von soziotechnischen Informationssystemen - RequirementsEngineering und Contextual Design- Thomas Herrmann, Lehrstuhl Informations- und Technikmanagement (IMTM) Institut für Arbeitswissenschaft (IAW)

2 Literatur Socio-technical Requirements-Engineering
Jones, S., & Maiden, Nam (2004). RESCUE: An Integrated Method for Specifying Requirements for Complex Socio-Technical Systems. In J. S. Mate & A. Silva (Eds.), Requirements Engineering for Sociotechnical Systems (pp ). London: Idea Group. Informations- und Technikmanagement Thomas Herrmann am IAW

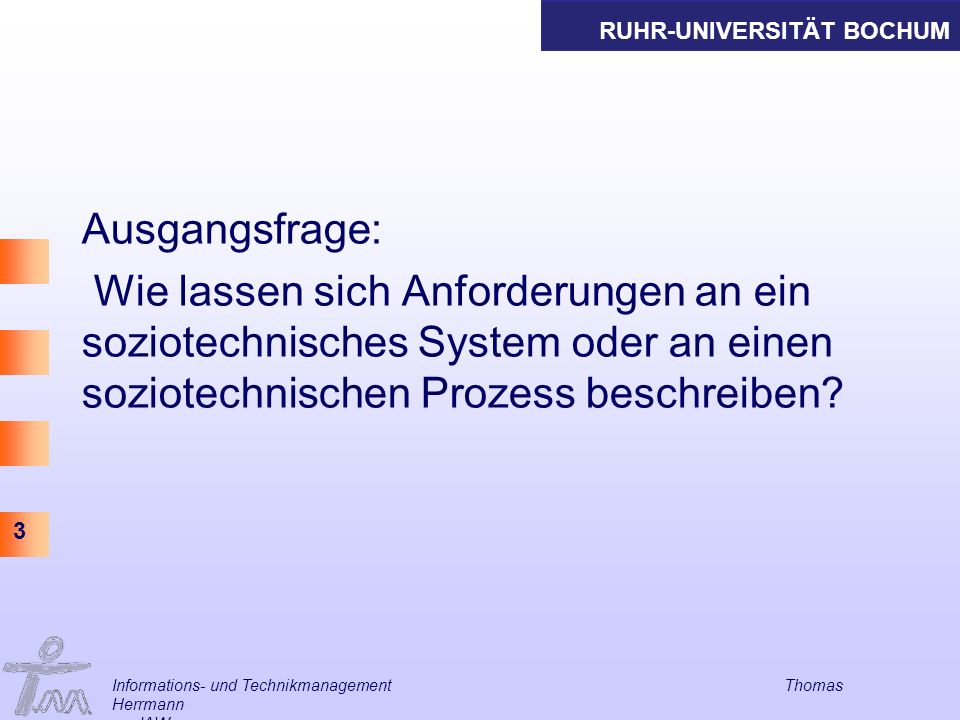

3 Ausgangsfrage: Wie lassen sich Anforderungen an ein soziotechnisches System oder an einen soziotechnischen Prozess beschreiben? Informations- und Technikmanagement Thomas Herrmann am IAW

4 Anforderungen - Definition
In Anlehnung an IEEE Eigenschaft oder Bedingungen, üblicherweise vom Kunden festgelegt, um ein Problem zu lösen oder ein Ziel zu erreichen Eigenschaft oder Bedingung, die ein System oder eine Systemkomponente erfüllen muss, um einen Vertrag, eine Norm oder andere festgelegte Dokumente zu erfüllen. Eine dokumentierte Repräsentation einer Eigenschaft oder Bedingung entsprechend 1) und 2) Systemtheoretische Sicht (TH) Beschreibung, wie ein (sozio-)technisches System auf bestimmte Ereignisse bzw. Aktivitäten, die sich als Daten darstellen lassen, reagiert – im Sinne der Erzeugung von Output-Ereignissen. Auch auf der Ebene von Prozessen: Reaktion auf eine und Erzeugung einer Abfolge von Ereignissen Informations- und Technikmanagement Thomas Herrmann am IAW

5 Rescue: socio-technical Requirements Engineering – Maiden& Jones City Univ. London
Vier-stufiges Vorgehen: Modellierung der Arbeitsaktivitäten Systemmodellierung bzgl. Ziele Use-Case Modellierung Requirements ableiten und konsolidieren Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

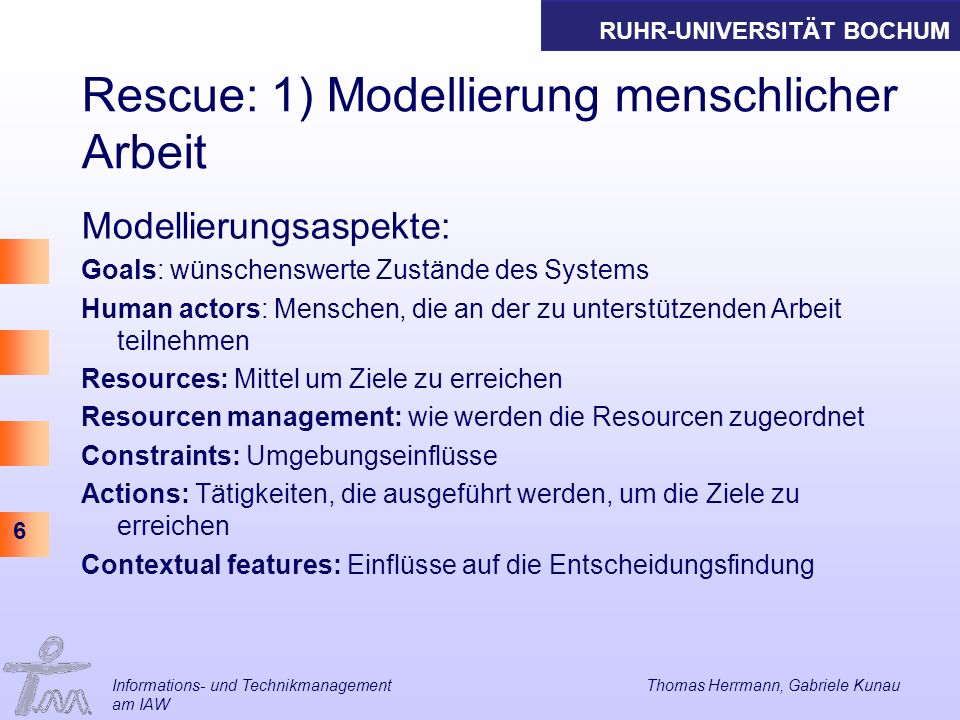

6 Rescue: 1) Modellierung menschlicher Arbeit
Modellierungsaspekte: Goals: wünschenswerte Zustände des Systems Human actors: Menschen, die an der zu unterstützenden Arbeit teilnehmen Resources: Mittel um Ziele zu erreichen Resourcen management: wie werden die Resourcen zugeordnet Constraints: Umgebungseinflüsse Actions: Tätigkeiten, die ausgeführt werden, um die Ziele zu erreichen Contextual features: Einflüsse auf die Entscheidungsfindung Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

7 Rescue: 1) Modellierung menschlicher Arbeit – Beispiel: „Countdown System“
Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

8 Arbeitsschema Informations- und Technikmanagement Thomas Herrmann
am IAW

9 Arbeitsschema Informations- und Technikmanagement Thomas Herrmann
am IAW

10 Rescue: 2) Zielmodellierung
Kontextmodel: technische Agenten, menschliche Akteure [direkte und indirekte],Grenzen und verschiedene Ebenen Strategic Dependence model: Akteure werden mittels Ziele, Softgoals, Ressourcen und Aufgaben miteinander verknüpft Strategic Rationale model: Eintrag von Grenzen und vier Relationen: Abhängigkeiten Zerlegung von Aufgaben Mittel-Zweck Beitrag zum Softgoal Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

11 2.1 Kontextmodell: Beispiel Countdown-System
Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

12 Kontext: Beispieldiagramme 2 – Hotelverwaltung – strukturierte Analyse

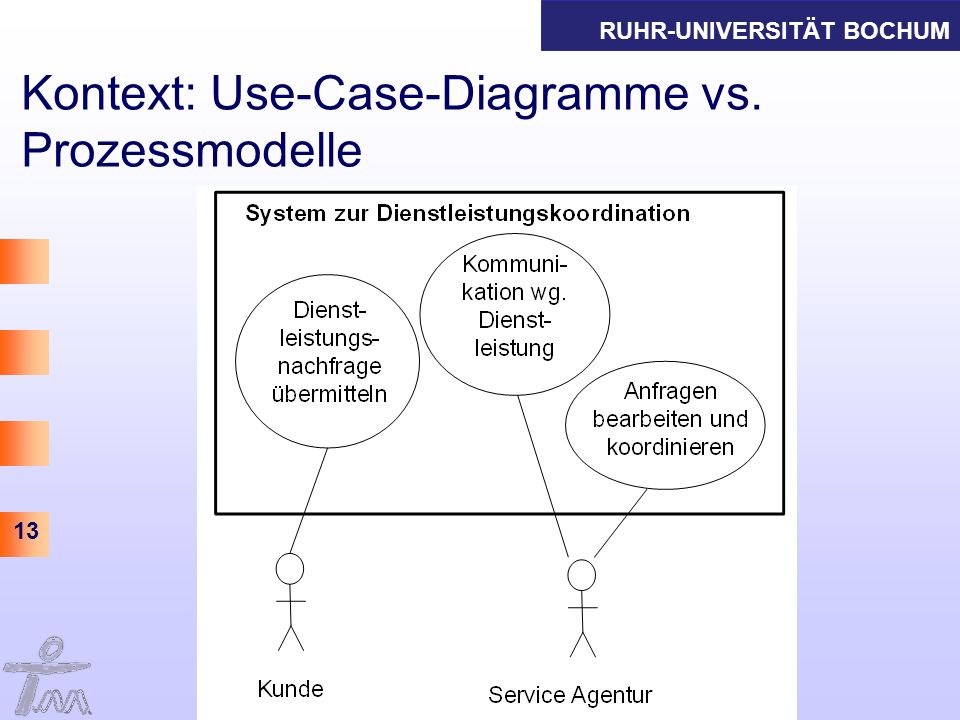

13 Kontext: Use-Case-Diagramme vs. Prozessmodelle

14 Kontext: Use-Case-Diagramme vs. Prozessmodelle

15 Kontext: Strategieempfehlung
Es sollten stets Aspekte an den Rändern des Prozessmodells aufgenommen werden, die laut Kunde nicht mehr zu der zu betrachtenden Aufgabenstellung gehören.

16 2.2 Dependency ModelBeispiel – Learning on the Job System
Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

17 Resource Soft goals Actors Goal Task

18 2.2 Strategic Rational Beispiel – Learning on the Job System
Informations- und Technikmanagement Thomas Herrmann, Gabriele Kunau am IAW

19

20 Einfaches Beispiel - Fehlermanagementsystem
+ Aufgabe kann fortgesetzt werden Fehlerbehebung schnellst möglich Kunde ist zufrieden aus Fehlern wird gelernt - + + + + Fehler ist verständlich dokumentiert Kunde erhält alle 60 Minuten eine Information ausführliches Kundengespräch + Fehlerursachen werden ergründet Fehler-dokumentation ist archiviert Archiv Informations- und Technikmanagement Thomas Herrmann am IAW

21 Ableitung von Requirements folgt nach Einführung von SeeMe - einer Methode zur Modellierung soziotechnischer Prozesse Informations- und Technikmanagement Thomas Herrmann am IAW
