K-Modeler Engineering Zwischenpräsentation 16.1.2008 Fadi Al Machot Inna Litvinova Andreas Nelaimischkies.

Ähnliche Präsentationen


Präsentation zum Thema: "K-Modeler Engineering Zwischenpräsentation 16.1.2008 Fadi Al Machot Inna Litvinova Andreas Nelaimischkies."—  Präsentation transkript:

1 K-Modeler Engineering Zwischenpräsentation Fadi Al Machot Inna Litvinova Andreas Nelaimischkies

2 Service and Software Engineering 2 Gliederung KMDL Modellierung (Fortsetzung) –Reports Vergleich jABC/K-Modeler –Technologie, Formate,.. Abbildung –Gegenseite Abbildung von jABC/K-Modeler –Beispiel Ausblick

3 Service and Software Engineering 3 Vorgehensmodell-KMDL © 2007 Gronau, Fröming, Schmid

4 Service and Software Engineering 4 Prozessmodell 1 2 3

5 5 Prozessmodell 1/3

6 Service and Software Engineering 6 Prozessmodell 2/3

7 Service and Software Engineering 7 Prozessmodell 3/3

8 Service and Software Engineering 8 Aktivitätssicht 2 1 3

9 9 Aktivitätssicht 1/3

10 Service and Software Engineering 10 Aktivitätssicht 2/3

11 Service and Software Engineering 11 Aktivitätssicht 3/3

12 Service and Software Engineering 12 Aktivitätssicht (Professor)

13 Service and Software Engineering 13 Potentzialanalyse (Ausschnitt) Identifizieren und Validieren unter Einsatz von Reports,Sichten Reports: –Objekthäufigkeitsreports von Objekten, Personen Sichten: –Kommunikationsstruktur

14 Service and Software Engineering 14 Knowledge Map Darstellung der Taxonomie der Wissensobjekte

15 Service and Software Engineering 15 Occurency Report

16 Service and Software Engineering 16 Relevancy Report Verhältnis der einzelnen Konversionsarten Gesamtsicht (Severin): KonversionsartHäufigkeit Sozialisation5 Externalisation11 Internalisation2 Kombinaton10 Unbestimmt4

17 Service and Software Engineering 17 Relevancy Report KonversionsartHäufigkeit Sozialisation0 Externalisation6 Internalisation4 Kombinaton0 Unbestimmt0 Verhältnis der einzelnen Konversionsarten Teilsicht (Professor):

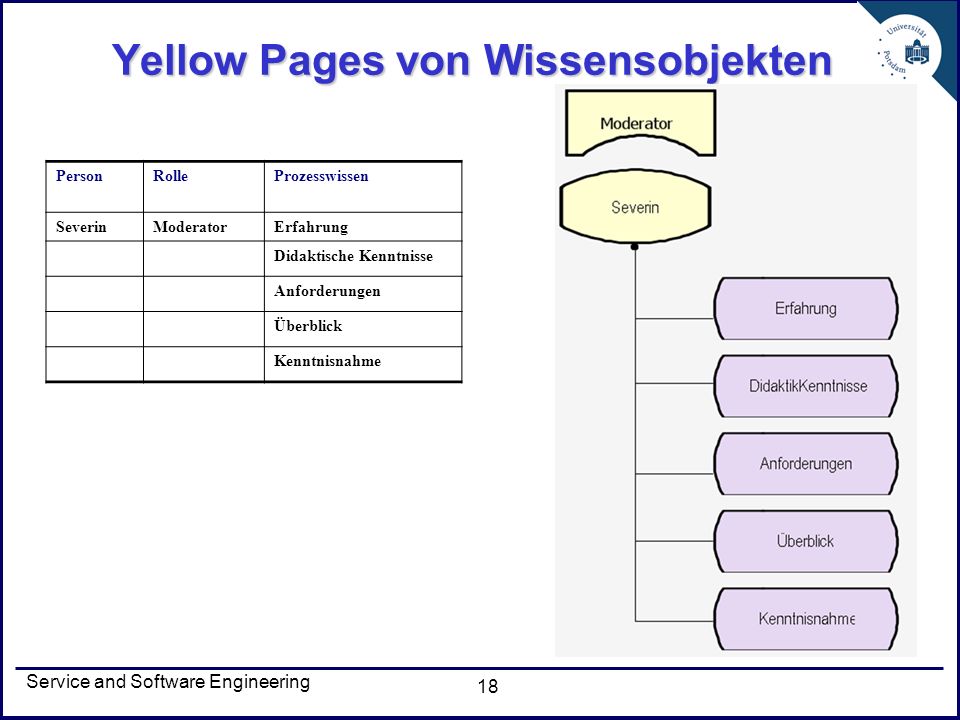

18 Service and Software Engineering 18 Yellow Pages von Wissensobjekten PersonRolleProzesswissen SeverinModeratorErfahrung Didaktische Kenntnisse Anforderungen Überblick Kenntnisnahme

19 Service and Software Engineering 19 Yellow Pages von Wissensobjekten PersonRolleProzesswissen MargariaProfessorPläne Wissenschaftliche Vorhaben Kenntnisnahme

20 Service and Software Engineering 20 Kommunikationsstruktur

21 Service and Software Engineering 21 Vergleich jABC/K-Modeler K-Modeler Java Eclipse Plugin XML Erstellen/Bearbeiten von KMDL- Graphen –Aktivitäts- und Prozesssicht, Repositorys jABC Java eigenständige Applikation ABC Graphfile (XML) Bilder (JPG,PNG) Modellierung/Erstellung von SIB-Graphen Temporallogische Analyse, Modelchecking Ausführen/Trace/Debug Erstellen von Applikationen … Technologie Import/Export Funktionsumfang

22 Service and Software Engineering 22 Abbildung Abbildung erfolgt von K-Modeler in jABC: –Erstellen der Modelle im K-Modeler –Import in jABC –Weitere Nutzung/Auswertung der Modelle möglich Automatisierung Zusammenfassung von Aktivitäts- und Prozesssicht Repository nicht direkt abbildbar

23 Service and Software Engineering 23 Abbildung KMDL-Prozesssicht Prozeß Aufgabe Operatoren Kontrollfluß Info-System Rollen jABC ABC-Graphfile ABC-Graphfile bzw. SIB SIBs bzw. in Java implementiert im SIB Kanten (Edges) Ressourcen-Nutzung –Datenbanken, etc. Nur abbildbar auf konkrete Nutzer aus der Aktivitätssicht

24 Service and Software Engineering 24 Abbildung jABC SIB Je nach Art unterschiedlich schwer in jABC abbildbar –Sozialisation, Internalisation nur sehr schlecht oder gar nicht abbildbar SIB Input/Output –Variablen, etc. ggf. eigenes SIB Fallabhängige Betrachtung KMDL-Aktivitätssicht Konversion Konversionsart Informationsobjekt

25 Service and Software Engineering 25 Abbildung jABC Benutzereingaben Interaktion Keine konkrete Abbildung –Fließt als Spezifikation in die SIB-Implementation ein Konkrete Nutzer Technische Anforderungen: –Ressourcenverfügbarkeit –Evtl. über Logik prüfbar Wissensanforderungen nicht abbildbar KMDL-Aktivitätssicht Wissensobjekt Methoden/Funktionen Person/Team Anforderungen

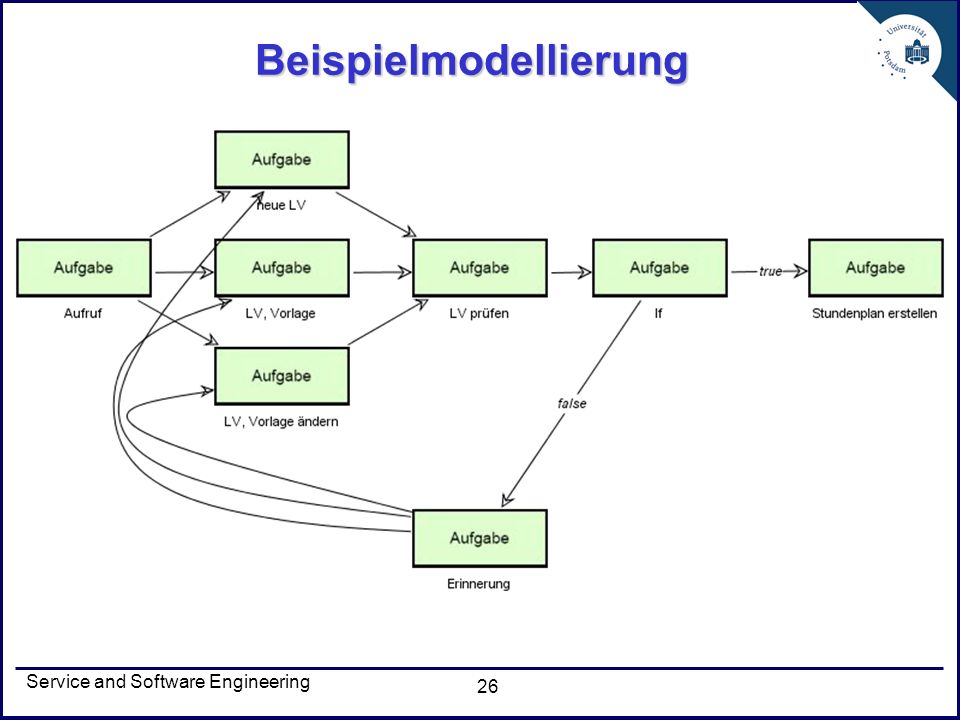

26 Service and Software Engineering 26 Beispielmodellierung

27 Service and Software Engineering 27 Probleme KMDL Modelle relativ grobgranular –Besonders bei Prozesssicht Einzelne KMDL Elemete schlecht bzw. gar nicht abbildbar –AND,OR Operatoren –Zugehörigkeit, Anforderung, Methoden, Listener Mapping bei Zusammenfassung von Prozess- und Aktivitätssicht –ggf. manuelle Abbildung/Remodellierung erforderlich Verteilung Rollenkonzept

28 Service and Software Engineering 28 Ausblick jABC: –KMDL-Sprachelemente ergänzen –jABC erweitern um automatischen Import für KMDL-Modelle (bzw. Konversions-Tool) KMDL: –Weiterführende Analyse Prozessmuster, etc. –Ableitung von Verbesserungsvorschlägen unter Nutzung der Analysesichten

29 Service and Software Engineering 29 K-Modeler Engineering Noch Fragen?
